更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 19 篇。第 05 篇说电源门控能把一个不用的模块彻底断电、连漏电一起掐掉，听起来很美。但断电瞬间会冒出两个朴素的麻烦：模块里寄存器记的东西全没了；它伸到外面的那些导线开始乱飘。前者用**保持（retention）解决，后者用隔离（isolation）**解决，它们和电平转换合称电源门控的「配套三件套」。这一篇用直觉讲清这两个小电路为什么必须存在。系统地图见低功耗导读。

本文要回答的问题 ​

  • 模块一断电，寄存器里的状态怎么办，醒来会不会全丢？
  • 保持寄存器是怎么把状态「记住」的，代价是什么？
  • 断电模块的输出为什么危险，什么是贯通电流？
  • 隔离单元怎么把乱飘的信号钉死，断电时钳到 0 还是 1？
  • 保持、隔离、断电、上电的先后顺序为什么不能错？

一、问题一：断电后状态去哪了——保持寄存器 ​

普通触发器（DFF）靠接在电源上的反相器环存住 0/1。电源门控把它的供电轨切断后，这个记忆在几微秒内就消散了。唤醒时整个域的寄存器都是未知态（X），处理器只能从头初始化——这对「偶尔用一下、希望立刻醒」的模块太慢。

保持寄存器（retention flip-flop，RFF）在普通触发器旁加一个影子锁存器（balloon/save latch），关键在于这个影子锁存器接的是常开电源 VDD_C（always-on），即使主域断电它仍有电：

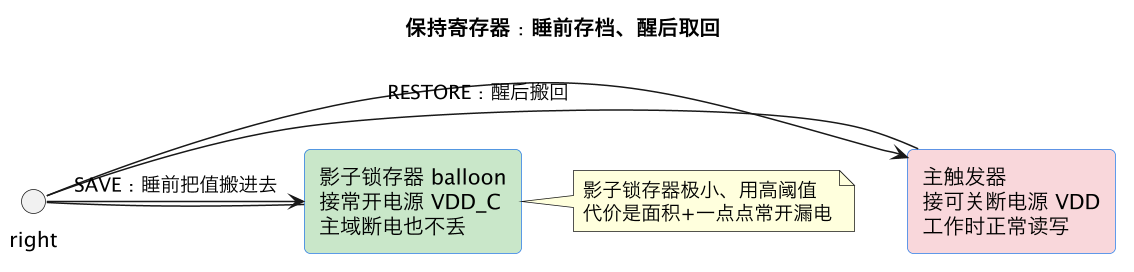

保持寄存器：睡前存档、醒后取回（第 3 张）

睡眠序列里，掉电之前发 **SAVE（save/retention enable）**把主触发器值搬进影子锁存器，然后才能断主域电；唤醒时主域重新上电、时钟稳定后发 RESTORE 把值搬回，模块从断电前的状态继续跑，不必完整重启。

代价与选择：保持寄存器比普通 DFF 占面积（常说多 10%~20% 量级）且影子锁存器常年接常开轨、有持续漏电。所以不必所有寄存器都保持：

  • 全保持（full retention）：唤醒最快、逻辑最简单，但面积/常开漏电最大；
  • 选择性保持（selective retention）：只保持关键架构状态（PC、必要配置、少量上下文），其余醒来重新初始化，面积漏电更省，是常见折中；
  • 完全不保持：整个域当冷启动处理，最省面积，但唤醒软件要做完整恢复。

选哪种，取决于待机模式对唤醒时间的要求和常开漏电预算。

二、问题二：断电域的输出会「乱飘」——隔离单元 ​

更危险的是接口。一个普通输出缓冲器在自己电源被切断后，输出既不是合法 0 也不是合法 1，而是浮空、缓慢漂移的不确定电压。若这根线直接连到仍在通电的常开域输入，后级门的 PMOS 和 NMOS 可能同时微导通，电源到地之间形成一条低阻通路，即贯通/穿通电流（crowbar current）：轻则额外耗电、逻辑判错，重则长时间灌流损伤器件。

隔离单元（isolation cell，ISO）插在断电域到通电域的边界上，本质是一个由常开电源供电的使能门（使能 AND/使能 OR/带使能的锁存器），在断电期间把输出钳位（clamp）到一个确定值，与断电域内部是否乱飘无关：

  • 使能 AND 型：隔离有效时输出钳 0；
  • 使能 OR 型：隔离有效时输出钳 1；
  • 钳成什么值由接收侧协议定（例如某使能信号低有效，断电期间必须钉成「无效」的高电平，就用钳 1）。

因为隔离单元的使能逻辑和输出级要在主域没电时仍能工作，它必须由常开轨 VDD_C 供电——这是它和普通与门的根本区别，也是 UPF 要明确它供电连接的原因。

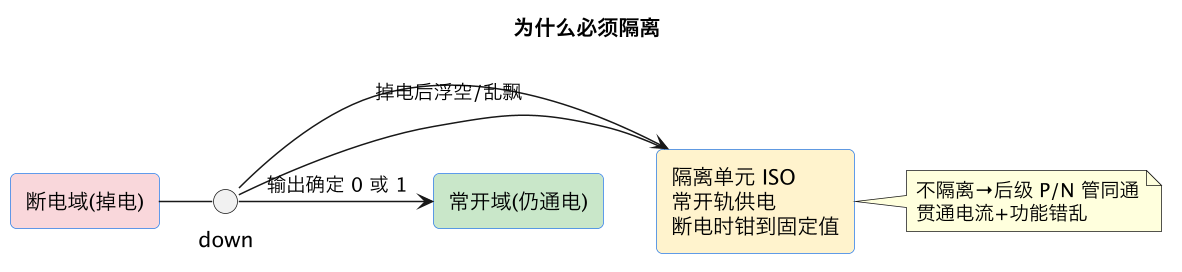

为什么必须隔离（第 4 张）

三、隔离放哪、保持多少：两个设计选择 ​

  • 源端隔离 vs 目的端隔离：隔离单元可放在断电域输出侧（源端，clamp 在掉电之前就近完成，布线清晰、常用）或通电域输入侧（目的端，适合一个信号扇出多个域时集中处理）。UPF 里用 set_isolation ... -applies_to 之类的选项表达。
  • 信号方向：从通电域进断电域的信号一般不需要隔离（接收方都没电了），但若是给保持/唤醒逻辑的信号要确认常开接收；双向口要专门处理。
  • 保持粒度：如前述，全保持换速度、选择性保持换面积/漏电，按唤醒时延预算定。

四、时序：save / isolate / 断电 / 上电的先后不能错 ​

保持和隔离都是受电源管理控制器控制的有序动作，顺序错了就丢状态或灌电流。一次「睡下去—醒过来」的安全序列大致是：

bash
睡下去：① 停时钟、让域静止
        ② 发隔离使能 ISO_EN（输出先钳好）
        ③ 发 SAVE，把状态搬进影子锁存器
        ④ 确认保持稳定后，断开电源开关（域掉电）
醒过来：⑤ 闭合电源开关，域上电
        ⑥ 等电压/时钟稳定，发 RESTORE 取回状态
        ⑦ 撤隔离 ISO_EN，域重新参与通信

记忆口诀：先隔离、再保持、后断电；先上电、再恢复、后撤隔离。 这些控制信号本身必须由常开逻辑（电源管理单元/常驻岛）发出，否则「管断电的人先没电了」。合法序列在 UPF 的电源状态表 PST 中定义，并在低功耗流程的 power-aware 仿真里逐条验证。

五、保持与隔离由谁描述、由谁验证 ​

这些单元不是 RTL 里手写的，而是在 UPF 里声明、由综合工具自动插入：

  • set_retention 指定哪些域、哪些寄存器做保持，给出 save/restore 控制和常开供电；
  • set_isolation 指定在哪些边界、钳到什么值、隔离单元用哪条常开轨供电、放在源端还是目的端；
  • 工具据此在网表中摆入气球保持寄存器和隔离单元，并在物理阶段连到正确的电源轨。

之所以必须在 UPF 里讲而不写进 RTL，是因为同一套功能 RTL 可能配不同电源策略，且综合、物理、验证、形式检查要共享同一份意图，避免各工具理解不一致。它们的插入与摆放是低功耗综合与物理流程的固定动作。

验证上，普通功能仿真看不到断电，自然也发现不了「忘隔离」「保持没生效」——这正是必须做 power-aware 仿真的原因：仿真器按 UPF 让掉电域输出真的变未知、隔离真的钳位、保持真的存档取回，才能确认上面的时序被遵守。典型要查：每条跨断电边界的信号是否都有隔离、钳位值是否符合接收侧协议、SAVE/RESTORE 后关键状态是否一致、上下电序列是否会死锁。

六、一个贯穿直觉：三件套各管一件事 ​

电源门控常被一起提的三个单元，职责其实清清楚楚、互不替代：

单元解决的问题供电特点缺失的后果
电源开关 switch要不要给这个域通电串在供电轨上不断电，漏电照漏
保持寄存器 retention断电后状态留不留影子锁存器接常开轨醒来全 X，必须冷启动
隔离单元 isolation断电域输出乱飘怎么办使能/输出级接常开轨后级贯通电流、功能错乱

加上跨电压域时才需要的电平转换器，就凑齐了多电源域的标准配套。它们都靠一小块**永远有电的逻辑（常开岛 / always-on domain）**来控制和供电——这块区域即使在深睡也保持通电，因此必须用高阈值、厚氧器件把自身漏电压到极低（见漏电与工艺）。

七、可验算的一笔账：为什么保持+隔离换来电 ​

设某可关断域工作功耗 30mW、深睡漏电 0.5mW（若不断电），用电源门控后域漏电近 0，常开岛+保持/隔离控制自身耗 5µW。设备每 10 秒被唤醒一次、每次工作 20ms：

  • 不门控：平均 ≈ 30mW×(0.02/10) + 0.5mW×(约 1) ≈ 0.06 + 0.5 = 0.56mW，漏电主导；
  • 门控（带保持隔离）：平均 ≈ 0.06mW + 0.005mW ≈ 0.065mW。

待机平均功耗降到约 1/9，而代价仅是一次性的面积、5µW 常开开销和一次保持/恢复带来的唤醒延迟（几十~几百微秒级）。对长待机的电池设备，这笔交易几乎总是划算的——这也是为什么睡眠电流（而非峰值电流）决定续航。

八、涌流与开关尺寸：电源门控被忽略的一笔物理账 ​

断电/上电不只是「开关一掰」，物理上还有个棘手问题：上电瞬间要给整个域的去耦电容充电。若电源开关瞬间全导通，充电电流（涌流 in-rush current）会非常大，在电源走线电阻上砸出一个动态 IR-Drop 深坑，可能把仍在工作的常开域电压也拖垮、甚至误触发复位。因此工程上：

  • 电源开关不是一个大管子，而是沿电源域分布的一串开关单元（header/footer），上电时分批/按斜坡（daisy-chain 或 staged enable）依次导通，把涌流摊到一段时间；
  • 要在「上电够快（唤醒延迟小）」和「涌流够小（不砸电源）」之间折中，并在签收时做涌流与动态压降仿真；
  • 开关有导通电阻，导通时会在域电源轨上产生一点压降（virtual VDD 略低于真 VDD），开关尺寸要按域内电流选——太小则域内电压不足、时序变差，太大则面积和开关控制开销大。

这也回到一个整体判断：电源门控不是零成本魔法，它背后是开关面积、保持/隔离单元、涌流控制、独立电源网络和一整套上下电时序。正因为这些代价集中且可观，它被安排在省电手段的「最后一层」——先靠架构、门控把动态电压下去、确有长期空闲可利用时，才值得为某个域建设这套基础设施（决策次序见手段全景，电源网络与压降在后续《IR-Drop》《电源网络》篇细化）。

这一篇在知识体系里的位置 ​

总结 ​

一句话总结：电源门控把一个域断电在省掉全部漏电的同时必然带来两个副作用，必须分别用两个专用单元补救——其一是普通触发器靠通电反相器环维持的状态会随掉电消散，若想快速唤醒而不冷启动，就要用保持寄存器（在主触发器旁挂一个由常开电源 VDD_C 供电的气球影子锁存器，睡前发 SAVE 把值搬进常开泡、域上电时钟稳定后发 RESTORE 搬回，可在面积和常开漏电代价下选全保持或只保 PC/关键配置的选择性保持）；其二是断电域输出引脚会变成浮空不确定电压，若直连仍通电的常开域会把后级门的 PMOS/NMOS 同时微导通形成贯通电流、既额外耗电又可能灌伤器件，必须在边界插由常开轨供电的隔离单元（使能 AND 钳 0 / 使能 OR 钳 1 / 使能锁存器，钳位值按接收侧协议选），在断电期间把信号钉成确定值。两者都不在 RTL 手写而由 UPF 的 set_retention/set_isolation 声明、综合自动插入，并严格遵守「停时钟→先隔离→再保持→后断电，先上电→再恢复→后撤隔离」的上下电时序，控制信号必须由常开岛发出（管断电的人不能先没电），且只能在 power-aware 仿真里验证，因为普通仿真假设电源永远有效、断电域照样跑照样输出，根本暴露不了忘隔离、保持失败醒来全 X、上下电死锁、X 传播这些典型 bug；它们与电源开关（管通不通电）、电平转换器（管跨电压摆幅而非断电）各司其职、不可互相替代，而承载这些控制和常开供电的 always-on 岛自身必须用高阈值厚氧器件把漏电压到极低。一笔可验算的账显示 30mW 工作、0.5mW 漏电、占空比 0.2% 的域在门控后平均功耗可从约 0.56mW（漏电主导）降到约 0.065mW（约 1/9），代价只是面积、约 5µW 常开开销和保持恢复唤醒延迟，这正是睡眠电流决定电池产品续航的原因。
