FPGA 原型验证专题 43：原型结果的可信度分级——哪些结论能拍板、哪些只能参考与测试报告规范 ​

更新时间：2026-09-13。本文是模块 E 收尾篇。41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交定原型在验证矩阵里的职责，42 降频原型架构性能评估 cycle 计数/A-B/伪延迟扣除讲性能数字怎么测和外推，25 真实激励驱动 ASIC 签核 SAIF 反标/边界讲功耗签核如何消费原型活动；本篇给一个跨指标的统一问题：**原型跑出来的每一个结论，可信度到底是多少，怎么在报告和评审里防止它被过度解读。**这是原型价值能否真正被采信的临门一脚。

一、原型结论失真的四个根源 ​

要分级，先记住结论可能"骗你"的四个地方：

  1. **时序不真。**FPGA 的走线延迟、时钟树、时序收敛目标与 ASIC 完全不同；系统还整体降频（30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算）。任何依赖绝对时间、建立保持、亚稳态裕量的结论都不成立。
  2. **物理层被替换。**PHY、模拟、PLL、SerDes、部分存储控制器用功能模型替换（11 ASIC→FPGA 等价单元替换 SRAM/时钟/IO/PHY、31 速率适配器 Speed Adapter 弹性FIFO/两种范式），模型只保功能行为，不保电气/延迟/抖动。
  3. **平台伪延迟。**跨片 TDM、速率适配器给事务加了芯片上不存在的周期（42 降频原型架构性能评估 cycle 计数/A-B/伪延迟扣除）。
  4. 覆盖未证明。"跑通了某场景"不等于"该功能所有情况都对"——原型不做随机约束和功能覆盖率证明（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）。

这四点决定了可信度框架的基本盘：功能存在性与系统级健壮性证据很强；任何带物理时间量纲的绝对数字证据很弱。

二、三级可信度框架 ​

级别含义可支撑的决策原型结论举例
L1 可签核/强证据在真实规模、真实软件/真实流量下反复跑通，结论不依赖被替换部分和绝对时序该功能/场景在系统级可用、未发现问题，可作为流片信心的重要组成OS 完整启动、真实 PCIe 枚举与传输、驱动用例通过、跨子系统无死锁、7×24 soak 无挂死
L2 可决策/中等证据受控条件下的相对结论，平台伪延迟同构可抵消，测量口径清晰微架构 A/B 取舍、资源配置方向、活动剖面驱动的功耗优化缓存加大后 MPKI/IPC 改善比例（83 篇）、仲裁策略对公平性的影响、真实场景活动热点（25 真实激励驱动 ASIC 签核 SAIF 反标/边界）
L3 仅参考/弱证据依赖绝对时序、替换模型、平台伪延迟或覆盖不足只能当早期预估/风险提示，不能作为签核或承诺依据绝对 DMIPS/GB/s/ns 数字、真实 DRAM 精确延迟、SerDes 误码、中断最坏延迟、模拟性能、功耗瓦数绝对值

最关键的纪律：L1 证明的是"没在覆盖到的真实场景里出错"，不是"数学上正确"——正确性仍由仿真/形式的覆盖率签核；L2 只对"差值/趋势"背书，不对绝对量背书；L3 必须显式降级标注，哪怕数字看起来很精确。

三、四类结论的置信边界（速查） ​

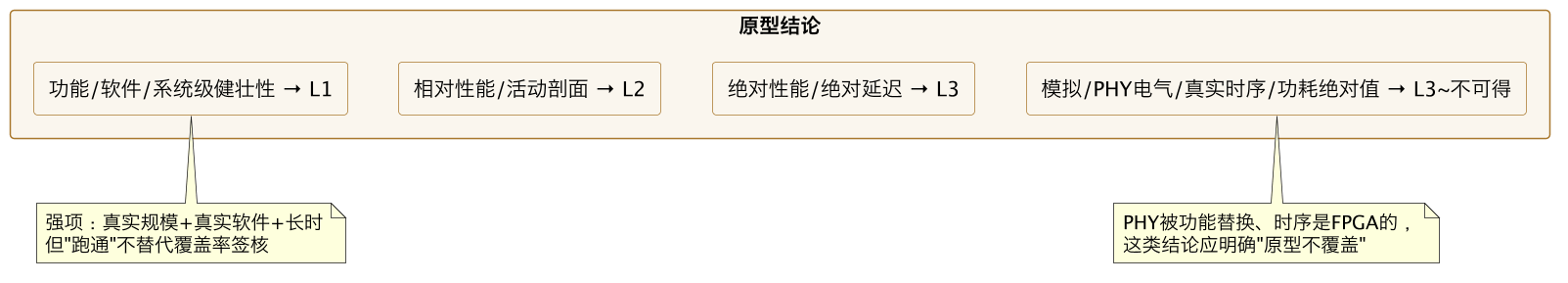

FPGA 原型验证专题 43：原型结果的可信度分级——哪些结论能拍板、哪些只能参考与测试报告规范 示意图（第 2 张）
  • 时序类：功能时序关系（A 一定先于 B、握手不死锁）可 L1；建立保持、最高频率、亚稳态、时钟域穿越的物理可靠性 → 原型不覆盖（靠 STA/CDC 审查）。
  • 性能类：cycle 级相对趋势 L2（83 篇方法）；主频、绝对带宽/延迟/ benchmark 分数 L3。
  • 模拟与 IO 类：数字接口协议互通可 L1/L2；PHY 电气特性、信号完整性、SerDes 均衡、模拟精度、真实总线延迟 → 模型只保功能，标 L3 或"不覆盖"（33 PCIe/SerDes 上原型 硬核/降速子卡/LTSSM）。
  • 功耗类：真实场景的活动率/翻转剖面可 L2（喂给功耗流很有价值，25 真实激励驱动 ASIC 签核 SAIF 反标/边界）；绝对功耗瓦数是 L3——FPGA 工艺/电压/电容完全不同，不能从 FPGA 功耗推 ASIC 功耗。

四、一份"不被过度解读"的测试报告长什么样 ​

建议固定如下结构，每条结论强制带级别和口径：

  1. 结论摘要表（最先放）：结论 / 级别 L1~L3 / 通过标准 / 结果 / 残余风险。管理层只看这张表也不会误读。
  2. 平台与模型清单：用了哪些 FPGA、几片、DUT 频率与目标频率、分区数与关键割边、每个被替换 IP/PHY/存储模型的版本与保真度声明、速率适配器配置（72/73 篇）。读者必须能判断哪些结论受模型限制。
  3. 测量口径：性能数据写明是 cycle 计数还是墙钟、伪延迟如何扣除（83 篇）、计数器/采样方法、run 次数与方差；活动数据写明向量、工具、与签核流的对接方式（66 篇）。
  4. 版本指纹：RTL commit、网表/比特流 ID、软件镜像、时隙表版本（20 比特流烧录与四方版本一致 manifest/门禁、40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步），保证可复现。
  5. 覆盖与未覆盖：跑了哪些场景矩阵/软件用例/soak 时长（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交），明确列出原型不覆盖、需 STA/仿真/混合信号/硅后兜底的项——这一节往往最有价值。
  6. 发现的问题与关闭状态：原型暴露的系统级 bug、在仿真/形式的复现与修复闭环。
  7. 总体建议与残余风险：基于 L1/L2 证据给信心陈述，对 L3 项只给"早期指示，待 X 手段确认"。

措辞纪律：报告里禁止出现不带级别和口径的裸数字（如"启动时间 8 秒""带宽 40 GB/s"）；必须写成"原型墙钟 8 秒（L3，不可外推）/ 启动链 XXX 万 cycle，按目标 2 GHz 外推约 Y 秒（L2，未含真实 DRAM/PHY 延迟）"。

五、评审会上怎么回答"这颗芯片到底行不行" ​

原型团队常被要求给一个简单的 yes/no，正确的回答是分级的信心陈述：

  • "在原型覆盖的这些真实场景里（列出矩阵），完整软件栈和真实接口反复跑通、长稳无挂死（L1）——系统级集成风险已显著降低；"
  • "这些架构取舍有相对数据支持（L2，附加速比/活动剖面）——方向可定；"
  • "但最高频率、真实接口裕量、模拟、绝对功耗原型不签（L3/不覆盖），它们的信心来自 STA/仿真/混合信号验证和硅后，当前状态是……"

这样既不谦虚掉原型的真实贡献（系统级、软件、长稳），也不越界给它给不了的承诺。流片决策是多源证据的综合：仿真/形式给功能正确性、原型给真实规模下的系统可信度、STA/物理验证给时序与制造、硅后给最终确认（呼应 05 原型到硅后衔接 pre/post-silicon 协同/errata）。原型是其中关键一环，不是单独的通关章。

六、报告措辞改写实例 ​

同一个事实，错误写法会被拿去做超出证据的承诺，合规写法保留信息同时锁住边界：

场景危险写法合规写法
启动"Linux 8 秒启动，满足量产要求""原型墙钟 8 秒（5 MHz，L3）；启动链 3.6 亿 cycle，按 2 GHz 外推 0.18 s（L2），未含真实 NAND/PHY 延迟"
网络性能"吞吐达到 40 Gbps""DMA 引擎在该负载下周期数达成线速所需预算的 1.12 倍余量（L2）；PHY/SerDes 由替换模型承载，真实线速不签（不覆盖）"
稳定性"连续一周没挂，芯片没问题""场景矩阵 47/47、软件用例覆盖 92%、累计 210 板·小时 soak 零故障（L1，系统级）；功能覆盖率仍以仿真 98.7% 签核为准"
功耗"FPGA 实测 18 W，芯片就这个量级""典型场景活动率剖面已导出供功耗流（L2，25 真实激励驱动 ASIC 签核 SAIF 反标/边界）；FPGA 与 ASIC 工艺电压不同，18 W 不外推为芯片瓦数（L3）"
接口"PCIe Gen4 验证通过""真实主机 Gen4 x4 枚举/混合 DMA/24h soak 通过（L1）；眼图与信号完整性属 PHY 电气范畴，原型不覆盖，由混合信号仿真与硅后签核"
没复现"那个死锁已经修好了""修复在仿真断言可证；原型同用例 40/40 运行未复现（历史概率 1/30，40 次零复现≈95% 概率已消除），保留观察至流片前 soak"

最后一行展示了一个常被忽略的统计纪律：偶现 bug 的"没复现"要带概率陈述（按历史复现率算连续无故障运行给出的置信度），否则"跑了几次没再出"在评审上等于没说。

七、评审问答的边界话术 ​

被追问超出原型能力的问题时，三句模板：

  • "这个问题原型给的是 X 级证据：……（说清测了什么）；"
  • "它不覆盖 Y，Y 的签核手段是……（仿真/STA/混合信号/硅后），当前状态是……；"
  • "综合各引擎证据，当前风险等级是……，残余风险和兜底计划是……。"

八、流片评审：原型证据应该回答的七个问题 ​

把可信度框架转成评审 checklist。流片评审会上，关于原型这一栏，评审者通常需要（也只需要）得到以下七个问题的明确回答：

  1. 覆盖了什么：场景矩阵、软件版本与用例覆盖、soak 累计板·小时数分别是多少（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）？
  2. 没覆盖什么：模拟/PHY 电气、绝对时序、哪些替换模型承载的功能，分别由什么手段兜底？
  3. 发现并关掉了什么：原型暴露的系统级问题清单、各自在仿真/形式的关闭证据；还有多少 open、严重度和规避方案？
  4. 性能/活动结论是哪一级：相对趋势（L2）的实验方法是否受控（同分区/同模型/多 run）；活动剖面是否已交功耗流（25 真实激励驱动 ASIC 签核 SAIF 反标/边界）？
  5. 数据可不可复现：抽 2~3 个结论，现场给出版本指纹和重跑路径（20 比特流烧录与四方版本一致 manifest/门禁）；
  6. 偶现问题的统计状态：每个历史偶现 bug 给出"连续 N 次/多少板·小时未复现"对应的置信度，而不是"最近没见了"；
  7. 残余风险与硅后计划：哪些已知风险要在回片后优先观测，原型用例如何转为硅后回归（05 原型到硅后衔接 pre/post-silicon 协同/errata）？

这七问有一个共同点：**它们要的都是带边界的事实，而不是信心表态。**准备评审时按七问组织材料，比写几十页流水账更能让原型的价值被正确采信，也最能防止"L3 数字被当承诺"这种最危险的误读。

九、可信度不是固定标签：随项目阶段演化 ​

同一类结论在项目不同阶段的级别会变化，报告里应反映这种演化而不是一次定级永久引用：

  • 早期（RTL 频繁变动、替换模型未校准）：性能类结论普遍只能 L3——分区和模型都在变，cycle 数字的稳定性不足；此时原型的主要价值是"系统能跑起来"的 L1 早期信号。
  • 中期（分区稳定、关键模型校准、软件栈就绪）：受控 A/B 的相对趋势升级为可支撑决策的 L2；真实流量下的系统级健壮性开始形成 L1 证据。
  • 冻结后（版本稳定、场景矩阵大量执行、soak 累积）：功能/软件/长稳的 L1 证据最扎实；但绝对时序、模拟、PHY 电气永远不会因为跑得久而升级——它们不是靠重复运行能解决的，只能由对应签核手段背书。这是最常见的误判："这块逻辑在原型上跑了半年"并不能给建立保持时间或 SerDes 眼图增加任何置信度。
  • 硅后回灌：回片实测出来后，回头校准当初的 L2/L3 结论（外推误差多少、哪个模型保真度不足），这个校准记录是下一个项目最宝贵的建模输入（05 原型到硅后衔接 pre/post-silicon 协同/errata）。

因此每份报告除了给结论定级，还应注明定级的前提条件（分区版本、模型保真声明、软件版本），前提一变级别就要重评。把可信度当作"带有效期和适用条件的判断"，而不是盖在数字上的永久图章，才能真正防止过度解读。

十、当结论看起来"太好"时 ​

经验上需要主动提高警惕的几种报告信号：原型性能数字恰好满足甚至超过市场指标（十有八九把乐观功能模型或墙钟当结果）；所有长稳测试"零异常"且没有任何错误注入（很可能错误路径从未被执行，而非设计无错，见 D4 主题）；不同团队给出的同一指标数字不同却无人对账（测量口径不统一）；结论引用的是几个月前的旧分区/旧模型（前提条件已失效，级别要重评）。可信度文化的一部分，是鼓励在报告里写"这个结论我们不确定"和"这里可能被过度解读了"——主动标注局限的报告，在成熟评审者眼里比全绿报告更可信。

十一、跨团队沟通：让非技术决策者也用对数字 ​

报告除了给工程师看，还要过市场、项目管理和管理层，他们最容易把 L3 数字摘出去做对外承诺。两个实用做法：在摘要表用颜色/图标直观区分三级，且每个 L3 数字后面紧跟一句"不能用于……"；对外材料（客户路线图、产品规格预沟通）只使用已由对应签核手段支撑的数字，原型 L2/L3 结果一律不进对外文档。需要表达进展时，用可验证的工程事实替代性能承诺——"完整软件栈在真实规模已连续运行 X 板·小时零系统级故障"，这既是 L1 的强证据，也不会制造芯片无法兑现的预期。

十二、常见坑速查 ​

  • 报告给裸绝对数字 → 一律带 L 级别和口径；
  • 把"跑通"当"正确" → 功能正确性靠覆盖率，原型只证覆盖场景无错；
  • 从 FPGA 功耗推 ASIC 瓦数 → 只信活动率，不信绝对功耗；
  • 不列被替换模型 → 读者无从判断置信边界；
  • 用墙钟外推性能 → cycle 外推且标注未含 PHY/DRAM 延迟；
  • 评审上给 yes/no → 给分级信心陈述 + 残余风险。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：原型最大的风险不是测不出来而是测出的数字被过度解读，结论失真有四个根源——FPGA 走线/时钟树/降频导致时序不真、PHY/模拟/PLL/SerDes/部分存储被只保功能不保电气延迟抖动的模型替换、跨片 TDM 和速率适配器加入芯片上不存在的伪周期、原型不跑随机约束所以"跑通"不证明覆盖率；据此把所有原型结论分三级：L1 可签核（在真实规模、真实软件栈、真实接口流量下反复跑通且不依赖被替换部分和绝对时序，证明的是覆盖场景里系统级可用、无死锁、长稳不挂，如 OS 启动、真实 PCIe 枚举传输、驱动用例、7×24 soak，是流片信心的重要组成但不替代仿真/形式的正确性签核），L2 可决策（受控 A/B 且伪延迟同构抵消的相对量，如缓存加大的 MPKI/IPC 改善比例、仲裁公平性、真实场景活动剖面，只对差值趋势背书不对绝对量背书），L3 仅参考（绝对 DMIPS/GB/s/ns、真实 DRAM 精确延迟、SerDes 误码、中断最坏延迟、模拟性能、绝对功耗瓦数，只能做早期指示不能签核承诺）；四类结论的边界是功能时序关系和协议互通可 L1、建立保持/最高频率/亚稳态归 STA、cycle 相对趋势 L2 而主频和绝对带宽延迟 L3、数字协议可验而 PHY 电气和信号完整性标不覆盖、真实场景活动率 L2 但绝不能从 FPGA 功耗推 ASIC 瓦数；报告要固定结构——最前面放"结论/级别/通过标准/结果/残余风险"摘要表，附平台与每个替换模型的版本和保真度声明、测量是 cycle 还是墙钟及伪延迟扣除口径和 run 方差、RTL 与比特流和镜像及时隙表版本指纹、场景矩阵与 soak 覆盖以及明确列出原型不覆盖需 STA/仿真/混合信号/硅后兜底的清单、系统级 bug 的仿真关闭状态，禁止出现不带级别口径的裸数字，"启动 8 秒"必须写成"墙钟 8 秒 L3 不可外推 / XXX 万 cycle 按目标频率外推约 Y 秒 L2 未含真实 DRAM/PHY 延迟"；评审会上不答简单 yes/no，而给分级信心陈述：覆盖场景系统级风险已显著降低（L1）、架构方向有相对数据支持（L2）、最高频率/接口裕量/模拟/绝对功耗不签而由 STA、仿真、混合信号和硅后兜底（L3/不覆盖）；因为流片从来是多源证据综合——仿真形式给功能正确、原型给真实规模下的系统可信、STA/物理验证给时序制造、硅后给最终确认——原型是关键一环但不是单独的通关章。
