FPGA 入门 30：PLL/MMCM 时钟向导——clk_wiz 出多路时钟

更新时间：2026-09-12。本文是 fpga/ 入门层第 32 篇。别用逻辑分频见 计数器与分频，时钟树/复位见 时钟与复位，调 IP 流程见 IP 核怎么调。

本文要回答的问题

• 锁相环（PLL）凭什么能把一个晶振频率变成多个精确频率？反馈、VCO、分频系数大致怎样工作？
• 倍频系数和分频系数如何计算？给定输入 50MHz 和想要的 125MHz、25MHz，VCO 频率怎么落在合法范围？
• PLL 与 MMCM 有什么差别，什么时候普通 PLL 不够、必须用 MMCM 的移相和动态重配置？
• 输出时钟为什么必须接 BUFG 走全局时钟树，clk_wiz 在背后替你做了哪些连线？
• locked 信号的电学含义是什么，上电时不等待 locked 会出现什么样的故障？
• 多个时钟域、多个时钟向导、CMT 布局和 clock region 限制在入门阶段要注意什么？
• 时钟质量指标（抖动 jitter、占空比、相位误差）和时序报告里的时钟不确定性有什么关系？

一、PLL/MMCM 解决什么

板上一颗晶振（如 100MHz）→ 需要多路不同频率/相位时钟（逻辑 100M、网口 125M、音频/外设若干 M）。

晶振 100MHz ─► MMCM/PLL(clk_wiz) ─┬─ clk_out1 100MHz ─BUFG─► 逻辑
                                 ├─ clk_out2 125MHz ─BUFG─► 网口
                                 └─ clk_out3 25MHz  ─BUFG─► 外设
                     locked ─────────────► 稳定后才释放复位

	计数器分频	PLL/MMCM
能倍频	不能	能
频率/相位	仅整数分频	多路、移相、调占空比
输出走线	普通布线（差）	BUFG 时钟树（好）
用途	内部“慢动作”使能	真正的时钟

二、配置与例化要点

• Clocking Wizard：设输入频率 → Output Clocks 加多路（各填频率/相位）→ 勾 locked；
• 例化后 clk_out* 接各模块；输出时钟工具自动约束（晶振输入仍要 create_clock）；
• MMCM 比 PLL 多精细移相 + 动态重配置（DRP），源同步对齐/动态调频时用。

三、上电时序：等 locked 再工作

clk_wiz_0 u_pll(
    .clk_in1(clk_board), .reset(1'b0),
    .clk_out1(clk_100), .clk_out2(clk_125),
    .locked(pll_locked)
);
// 下游复位: locked 为低时一直复位, 锁定后经复位同步器释放
// rst_n_sys = pll_locked 再进入门26的 reset_sync

四、PLL 工作原理直觉：反馈如何锁定频率

不必掌握模拟电路细节，也能理解 PLL 的核心机制。锁相环由四部分组成：相位/频率检测器、环路滤波器、压控振荡器（VCO）和反馈分频器。输入参考时钟和「VCO 输出经反馈分频后的时钟」同时进入检测器，检测器比较两者的相位和频率：若反馈时钟慢了，就提高 VCO 的控制电压让它加速；快了就降低。控制电压经低通滤波变得平滑，避免来回抖动。负反馈最终让两个信号的频率相等、相位差稳定，此时称为「锁定（locked）」。

设输入先经预分频 M（实际实现里还有输入倍频因子），VCO 运行在高频，再用不同的输出分频系数 N1、N2、N3 产生各路输出。直观上，输出频率等于「输入频率 × 倍频因子 ÷ 输出分频」。因为所有分频都来自同一个锁定的 VCO，各路输出不仅频率精确，而且彼此保持确定的相位关系（相关时钟），这是用多个独立晶振做不到的。FPGA 内的 PLL/MMCM 是数字与模拟混合的硬核，参数由 Clocking Wizard 算出的系数配置，用户不需要设计滤波元件。

MMCM（Mixed-Mode Clock Manager）在 PLL 基础上增加了精细相移网络和更灵活的分频/占空比控制：输出相位可以按 VCO 周期的若干分之一步进调节，甚至运行中通过动态重配置端口（DRP）修改频率、相位；还能做反相输出、非 50% 占空比。普通多路频率合成用 PLL 或 MMCM 差异不大；源同步接口（时钟和数据一起从芯片外送来，采样时刻要精确移到数据眼中央）、动态调频、精细相位扫描写场景必须用 MMCM（接口对齐见进阶 LVDS 源同步）。

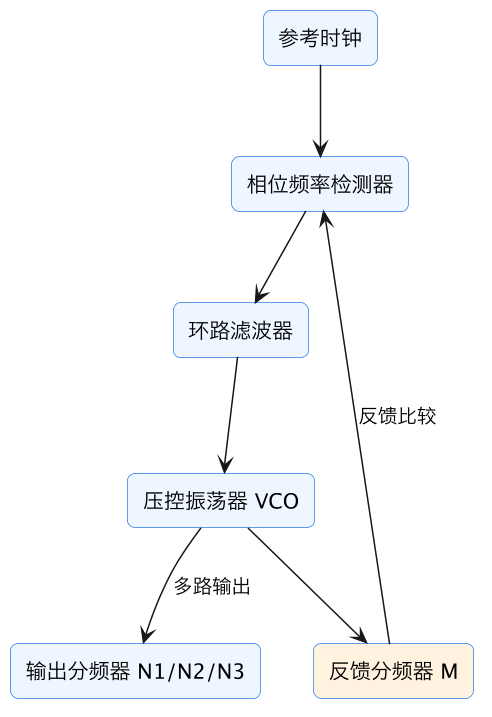

把四个部件连成环路，「锁定」的含义就直观了：

高亮的反馈分频器是「倍频」的物理来源：检测器强迫反馈时钟与参考同频，VCO 就必须运行在参考的 M 倍；各输出分频器再从这个高频公共母线上分出不同频率，所以多路输出天然保持确定的相位关系。

五、频率规划与系数计算

配置 clk_wiz 时，工具看似自动算系数，但若想要的频率组合非法或误差大，必须看得懂它给的反馈。规划顺序一般是：

1. 确定输入：板载晶振频率（如 50MHz/100MHz/200MHz）和单端/差分电平，这个频率必须与 XDC 中 create_clock 完全一致（见 XDC 篇）；
2. 列出所有输出需求：每路频率、是否需要相位、大致用途和时钟域归属；
3. 检查 VCO 合法区间：器件手册给出 VCO 频率上下限（7 系列约 600~1200MHz 量级，不同速度等级不同）。向导会先把输入倍频到 VCO，再分频输出。输入 50MHz、想要 125MHz 时，工具选择倍频到某个公共高频（例如 1000MHz 或附近合法值），再除以 8 得 125MHz；同时另一路除以 40 得 25MHz；
4. 处理不可整除：若请求频率无法由整数分频精确得到，向导会标红或给出实际频率和误差（ppm 或百分比），误差要在下游接口（如以太网 MII、音频 MCLK）允许范围内，必要时调整输入频率（换晶振/PLL 级联）；
5. 控制时钟数量与负载：一路输出经一个 BUFG 驱动一棵全局时钟树，过多时钟会占满 BUFG 和时钟区域资源；多个模块若能用同一时钟加使能降速，就不要开新输出（时钟使能法见 计数器篇）。

向导底部通常显示实际输出频率、误差、VCO 频率、抖动估算和资源（MMCM/PLL + BUFG 数量）。把这些数字记入设计笔记，不要只看「能 Generate 成功」——一个有 2% 误差的「115200」串口时钟、或一个频率看似接近但超接口规范的 MII 时钟，会在上板时以难查的偶发错误回报。

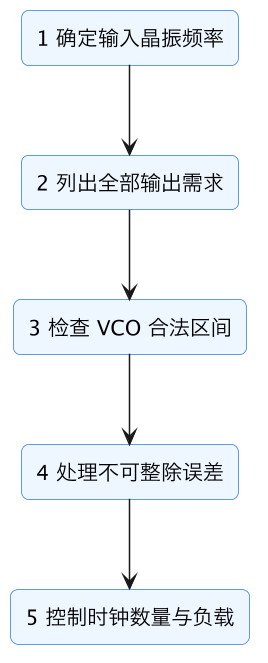

五步规划顺序落成流程图，配置向导前先在纸上走完一遍：

前两步是「需求」，后三步是「约束」，顺序不能倒——先数清楚要几路、各多少，再让 VCO 区间和资源上限去否决或修正需求，比配完了发现标红再回头改要省一整轮迭代。

六、从 clk_wiz 到时钟树：信号路径与自动约束

理解 IP 输出在芯片里走的路径，有助于读懂时钟报告和资源冲突。典型路径是：板载晶振从时钟 capable 管脚进入输入缓冲（IBUFG/IBUFDS），送入 MMCM/PLL 的时钟输入端；PLL 内部锁定后，多路输出各自进入全局时钟缓冲 BUFG（或 BUFGCE 带使能、BUFIO/BUFR 等局部时钟资源用于 I/O 串行器），再驱动全局时钟树到所有使用该时钟的触发器。clk_wiz 在生成时会把这些缓冲和连线全部包好，默认选项下你只看到 clk_in1、clk_out1…、locked，但实现后的层级里可以看到 BUFG、MMCM 原语。

约束方面，用户只在晶振输入端口写 create_clock；工具综合 IP 后自动为每个输出建立 generated clock，记录它和输入时钟的分频/倍频与相位关系，时序分析据此检查所有时钟域以及同源时钟之间的路径。不要在 clk_out 端口再手写 create_clock，那会与自动派生时钟冲突。多个 clk_wiz 级联（一个 PLL 驱动另一个）时，派生关系自动传递；如果两个时钟来自不同晶振，即便频率相同也是异步关系，跨域信号必须按 CDC 处理并用 set_clock_groups 切断分析（见 XDC 篇）。

资源位置上，一个 CMT（Clock Management Tile）包含一个 MMCM 和一个 PLL 及相关缓冲，分布在芯片各时钟区域。时钟从某个 CMT 出发能方便地驱动相邻若干区域，极远端的大量负载可能导致时钟布线紧张或需要额外缓冲。入门设计通常自动布局即可；当实现报告提示 clock region 超限、时钟功耗过大或偏斜异常时，再查看时钟拓扑报告，考虑把使用某时钟的逻辑约束到相关区域、增加 BUFG 复制、或减少时钟数量。

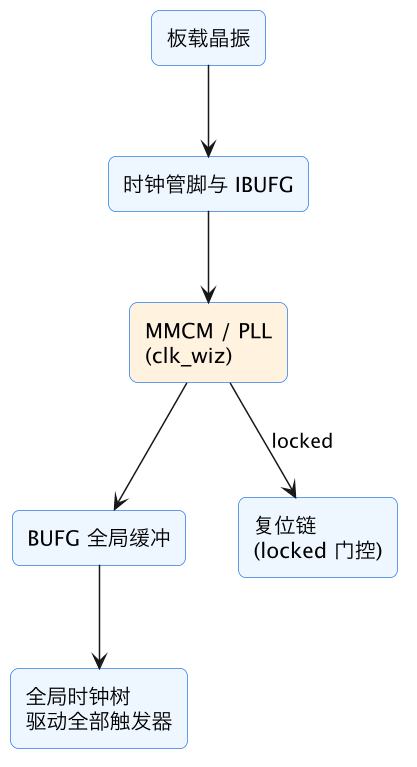

把这条从晶振到触发器的完整通路画出来，clk_wiz 替你包好的部分就清楚了：

主干四级（晶振 → 输入缓冲 → MMCM → BUFG → 时钟树）缺一不可，且每一级都走专用资源；右侧 locked 支路是控制通路，不参与时钟分发，但决定下游何时被允许使用这条时钟树。读时序报告里的 clock summary，对照的正是这张图上的每一级。

七、locked 与启动时序：不可省略的握手

locked 是时钟管理 IP 最重要的状态信号，但它常被新手悬空。PLL 从复位释放到锁定有三个阶段：输入时钟稳定并通过检测、VCO 爬坡到目标频率、输出分频和相位对齐稳定，总时间从几十微秒到毫秒级，取决于器件和配置。在这期间，输出可能停在固定电平、输出错误频率或出现窄脉冲。让下游逻辑在这种「时钟」上跑，触发器会在任意时刻被错误触发，状态机、FIFO 指针可能进入非法状态；更麻烦的是 PLL 通常最终能锁定，于是故障只在上电瞬间发生、之后再也无法复现。

标准启动结构（在 时钟与复位篇 已概述）是：外部复位（按键、电源复位）与「locked 为低」做或逻辑，产生持续到时钟稳定之后的异步复位请求；该请求送进每个时钟域各自的复位同步器，同步释放。这样按下复位或时钟丢失时全片立刻进入复位，锁定并同步后才有序启动。clk_wiz 的 reset 端口若使用，要按手册给出的最小宽度和电平驱动；很多设计可以把 reset 固定为无效，仅靠上电行为和 locked 门控，但保留复位端口便于热重启整个时钟系统。

运行中输入时钟可能短暂丢失（外部时钟源切换、干扰），部分器件/IP 提供 clock gone/status 信号，配合 locked 拉低触发复位；高可靠设计还会用本地稳定时钟监测参考时钟。仿真时要给 PLL 行为模型留出锁定时间，不要在复位后立刻检查业务输出；Testbench 可以强制 locked 早高以加速仿真，但要另做一个「真实锁定延迟」测试确认启动状态机覆盖了等待区间。调试上电问题时，把 locked 接到一个 LED 或 ILA 探针，是判断「时钟系统是否活着」的第一步。

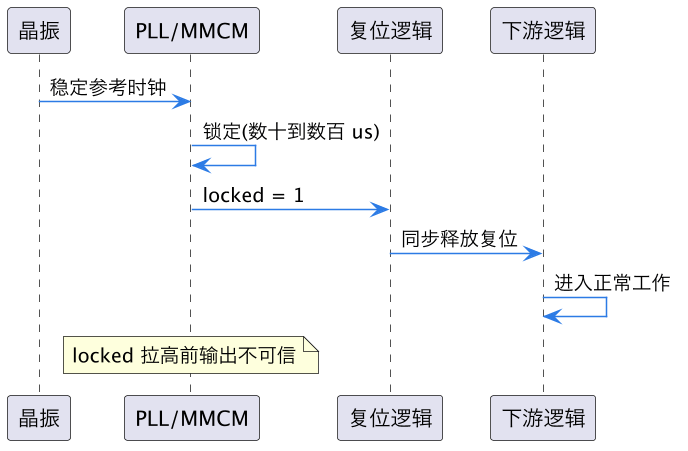

标准上电时序按时间先后是四次握手：

关键在第二步到第三步之间那段空白：下游逻辑在这段时间里必须被复位按住，任何「先跑起来再说」的侥幸都会变成上电偶发错乱。复位释放发生在最后一步而不是 locked 拉高的同一拍，是因为释放本身还要经过各时钟域的复位同步器。

八、时钟质量：抖动、占空比与建立时间预算

为什么强调「真正的时钟」必须来自 PLL/晶振加全局时钟资源，而不能用普通翻转信号凑合？核心指标是时钟质量。**抖动（jitter）**指实际沿相对理想时刻的短期偏差，分为周期抖动、周期间抖动和相位抖动；晶振本身有一点抖动，经过 PLL 后通常可滤除高频部分，但倍频越高、VCO 余量越小，输出抖动预算越紧。时序分析里工具会给每个时钟分配不确定度（clock uncertainty），它包含抖动和偏斜余量，是从周期中直接扣掉的时间。时钟越脏，留给逻辑延迟的时间越少，高频率下尤其致命。

占空比是高电平占周期比例，多数时序电路期望接近 50%，因为 DDR、双沿采样、某些 SERDES 同时使用上升和下降沿；逻辑分频若计数比较不对称，可能输出偏窄波形，下降沿时序无法满足。相位关系在同源时钟间是确定的，工具能分析带相位的时钟路径；但逻辑翻转时钟和主时钟没有受控相位关系，只能当异步，实际却连在同一逻辑上，形成「名义同步、实际危险」的结构。clk_wiz 输出在 GUI 里可设置相位和占空比，合法配置下硬件保证实现，并把这些参数写入自动生成的时钟约束。

读懂时序报告中的时钟摘要（clock summary）是时钟规划的验收手段：每个时钟应有确定的来源、周期、波形和不确定度；generated clock 的父时钟指向晶振/PLL；不应有未约束时钟或意外的时钟。若看到某个逻辑信号被识别成时钟（工具自动推断的 generated clock 来自 LUT/FF），通常是写出了伪时钟，应改成使能方案。时钟相关警告（buffer 被优化、未使用的时钟脚、时钟区域跨度）要逐一解释，不能简单忽略。

九、动态重配置（DRP）与进阶用法

多数入门项目只需要固定频率，但了解 MMCM 的进阶能力有助于规划未来设计。动态重配置端口（DRP，Dynamic Reconfiguration Port）是一组同步寄存器接口（地址、数据、使能、读写），通过它可以在运行时修改分频系数和相位设置：例如同一收发通道按协议切换速率、自适应采样时钟、扫频测量。使用 DRP 时要把 MMCM 配置序列写成状态机：解锁/停时钟（按手册）、写入参数、等待重新锁定、再释放下游复位；切换期间所有依赖该时钟的逻辑都必须保持复位或暂停事务，不能边换频边运行。

另外几种常见结构：PLL 级联用于一个 MMCM 无法同时满足的组合（第一级合成高频基准，第二级产生特殊相位移）；BUFGCE 时钟使能用于在不改变 PLL 的情况下门控某路时钟以省电，但门控必须来自专用资源或满足无毛刺设计，随手用与门关时钟会产生截断脉冲；**局部时钟资源（BUFR/BUFIO）**服务 I/O 串行器和高速源同步采集，不走全片时钟树；多时钟区域设计中可让不同物理区域的模块使用本区域缓冲，减少长距离时钟布线。对入门者来说，这些名词先建立印象，真正用到高速 ADC/DDR/显示接口时再按数据手册实现；普通控制逻辑永远回到两条简单规则：时钟来自晶振/PLL，慢速节拍用时钟使能。

十、自查清单与练习

1. 晶振输入管脚是时钟 capable 脚，XDC 有且仅有一个 create_clock 作用于它，频率与板卡一致；
2. 所有时钟域都能在时钟摘要里追溯到晶振或已知外部源，generated clock 自动由 clk_wiz 产生，无逻辑信号被当时钟；
3. 每路请求频率在 GUI 中可实现，实际频率误差满足外设规范，VCO 处于合法范围，必要资源（MMCM/PLL、BUFG）充足；
4. locked 已接入复位链：locked 为低期间下游各域保持复位，锁定后经各域复位同步器释放；
5. 多时钟域信号都经过同步器或异步 FIFO，异步时钟组在约束中正确切分；
6. 时钟输出没有悬空或无负载浪费，能合并的时钟已通过使能方案合并；
7. 仿真覆盖锁定等待、复位键重启、（若使用）动态重配置切换；
8. 实现后检查时钟摘要、时钟区域和不确定性，时序报告无未约束路径。

练习路径：先用 clk_wiz 把板载 50MHz 变为 100MHz 和 25MHz，各驱动一个计数器和 LED 闪烁，用 ILA 或分频到可见频率确认时钟活着；接着故意不等 locked 启动状态机，多次复位/重新上电观察偶发错误（这是理解启动时序最直观的实验）；再加入两个时钟域和异步 FIFO，形成「慢域写入、快域读出」的数据通路；最后尝试在 GUI 给一路输出设置 90/180 度相位，观察波形中沿的位置变化，并尝试用 MMCM 的 DRP 在两组频率间切换。完成后你会建立一条完整心智链：晶振给出参考，PLL/MMCM 合成多个精确时钟，专用时钟树保证低偏斜分发，locked 和复位同步器保证系统从确定状态启动——时钟基础设施可靠，上面所有同步逻辑才有意义。

十一、几种典型系统的时钟架构

把原理落成常见工程模板，以后遇到类似系统可直接套用。

单时钟系统：晶振经 clk_wiz 产生一路主时钟（也可不经 PLL 直接用晶振，但建议经 BUFG），所有逻辑、UART、数码管扫描都在该时钟下，慢速动作全部用时钟使能；locked 与外部复位组合后经一个复位同步器释放。这是 LED、按键、基础通信实验的推荐结构，简单且几乎没有 CDC 风险。

双相关时钟系统：一路 100MHz 跑处理逻辑，一路 25MHz 或 50MHz 驱动 VGA/外设等需要特定频率的接口，二者来自同一 MMCM，频率相关但不同。跨域数据不能直接连：少量控制位用两级同步，数据流用异步 FIFO（BRAM 双口），并在 XDC 中仍把两路时钟视为需要 CDC 的独立时钟（工具默认同源相时可分析，但相位/频率复杂时一般按异步处理更安全）。

多晶振/外部输入时钟系统：板卡有主晶振、网络 RGMII 时钟、音频 MCLK、高速串行恢复时钟等，这些时钟来自芯片外、彼此异步，各自经过 IBUF/BUFG 或专用接口 IP；系统中存在多个真正异步时钟组，必须用 set_clock_groups 声明互异，并为每条跨域路径落实同步器或异步 FIFO。网络、视频、USB 类设计属于这一类。

带时钟失效保护的系统：参考时钟可能消失（热插拔、线缆断开），用 clk_wiz 的时钟停止/丢失状态（或时钟检测逻辑）产生复位，把依赖时钟的接口安全停在已知状态；时钟恢复后重新走锁定和复位序列。这个模式在热插拔接口和冗余时钟系统中常见。

架构设计时先在纸上画出时钟树：每个时钟从哪里来、经哪个 MMCM/PLL、进哪个 BUFG、供给哪些模块、跨域点在哪里、复位如何为每个域生成。时钟树图和复位链图应当成为设计文档的第一页，评审时先看这两张图，很多「偶发 bug」在画图阶段就能避免（多时钟系统深入见进阶 多时钟设计）。

四种架构的取舍汇总成一张对照表，选型时按行入座：

系统类型	时钟来源	CDC 负担	典型场景
单时钟系统	一路 clk_wiz 输出	几乎无	LED、按键、基础通信实验
双相关时钟	同一 MMCM 多路输出	同步器 + 异步 FIFO	逻辑 + VGA/特定外设
多晶振异步系统	多个外部时钟源	set_clock_groups + FIFO	网络、视频、USB
带失效保护系统	可丢失的外部参考	时钟丢失检测复位	热插拔、冗余时钟

CDC 负担一列是决策核心：每多一个真正异步的时钟源，就多一整套约束和验证工作，所以能用同一 MMCM 分出来的频率，就不要引入第二颗晶振。

十二、典型故障案例集

收集几个时钟相关的高代表性症状，调试时可对号入座：

1. 上电后偶尔不工作，重新烧写或按复位又正常：最经典的 locked 未等待。检查 locked 是否真的进了复位逻辑；有些代码虽然连了 locked，却只复位了数据通路，状态机和指针仍提前运行；
2. JTAG 能看到器件但用户时钟相关 LED 不闪：可能 clk_wiz 输入频率配置与实际晶振不符、IP 一直不锁定；用 ILA 直接抓输入时钟和 locked，确认硬件时钟到达；
3. 低频功能正常、高频（如 125MHz 以太网）随机错：时钟抖动过大或时序未收敛。查时钟摘要的不确定度、PLL 输出模式和关键路径，不要只在业务代码里找原因；
4. 双口 FIFO 偶尔读出重复或跳变数据：读写被当成同域但实际来自不同时钟，或者复位只做了一侧；用独立双时钟 FIFO，两侧各自复位，跨域只通过 FIFO 接口；
5. 改了 IP 输出频率但行为没变：没有重新 Generate 或 OOC 结果过期，顶层仍连旧网表；检查 IP 状态并重建；
6. 实现提示 BUFG/CMT 资源不足或时钟区域问题：时钟路数过多或负载分布过散；合并可合并的时钟、使用时钟使能，或让工具复制时钟缓冲、约束相关逻辑位置；
7. 仿真永远停在等待 locked：仿真模型需要复位和足够时间，或 reset 极性接反；阅读 IP 仿真说明，先跑官方 example testbench；
8. 温度变化后出错率变化：仍可能是时钟/时序边界问题，而不是模拟漂移玄学；检查不确定性预算、供电和时钟源质量，但先保证 STA 全收敛。

处理这些案例的共同心法是：把「时钟是否存在且稳定」与「逻辑功能是否正确」分开验证。先用最简单的计数器/LED 证明每一路时钟都在以正确频率跑、locked 为高、复位能正确释放，再逐层加业务；不要在一个时钟基础尚未证实时调试复杂算法。时钟树是整个 FPGA 设计的地基，地基每一处都确定可靠，上层流水、接口、算法的验证结论才有意义。

十三、抖动、漂移与锁定：时钟质量的几个定量概念

PLL/MMCM 不只是"能分出某个频率"，更决定了系统时钟的质量，初学者应建立几个可量化的指标直觉。第一是锁定（lock）。上电或改变配置后，PLL 的反馈环需要一段时间（几十到几百微秒）把输出频率和相位调整到目标值，这段时间输出时钟是不稳定、不可用于采样的；器件提供 LOCKED 信号，在输出稳定后拉高。规范用法是：把 LOCKED 纳入系统复位逻辑——LOCKED 未有效前保持整芯片复位，LOCKED 有效且电源稳定后再（经同步释放）解除复位，否则逻辑可能在混乱时钟上跑出错误初始状态。动态重配置改频率后 LOCKED 会先拉低再重新拉高，同样要等待。第二是周期抖动（period jitter / cycle-to-cycle jitter），指实际时钟边沿相对理想位置的随机偏差，以皮秒/纳秒计。抖动会直接吃掉时序裕量：STA 里工具会把时钟不确定性（uncertainty，含抖动估计）从可用周期里扣除，所以同样逻辑，时钟越抖能达到的 fmax 越低。PLL 内部的相位频率检测和环路滤波恰恰能"净化"来自板上晶振或另一路时钟的抖动，这就是常说的抖动滤波（jitter filter）作用——经 PLL 输出的时钟往往比直接输入更干净（取决于环路带宽配置）。

第三是频率漂移与精度，即平均频率随温度、电压、老化缓慢偏离标称值，主要取决于参考晶振（普通晶振 ±50ppm，温补 TCXO/恒温 OCXO 精度高得多）。PLL 是倍频/分频器，它忠实地把参考频率按比例放大，参考的 ppm 误差也会按倍数传递，因此在对绝对频率精度敏感的场合（通信波特率、实时计时、射频采样），要先选够精度的参考源，PLL 无法凭空修正参考本身的偏差。第四是相位对齐与相位移动，MMCM 这类精细时钟管理模块除了倍/分频，还能对输出做可编程相移（精细到 VCO 周期的若干分之一），这在源同步接口（按相位移动让采样窗口落在数据眼中央）、收发器和需要精确相位关系的多相机/多路采样系统里非常关键。理解"先等 LOCKED、抖动进 uncertainty、ppm 随倍频传递、相移用于采样对齐"这四点，你就能在系统级正确使用时钟管理模块，也能看懂时序报告里时钟不确定性那一项是怎么来的。

十四、多时钟系统的时钟规划：在架构阶段就想好

一个复杂设计往往有多个时钟来源和多个时钟域：板上晶振的基础时钟、PLL 倍出的高频系统时钟、给外设的不同频率时钟、从收发器恢复出的时钟、外部 ADC 送来的数据时钟等。新手容易"用到哪加到哪"，最后时钟域数量失控、CDC 隐患丛生；成熟做法是在架构阶段就做一张时钟规划表并贯穿设计全程。这张表至少列出：系统里有哪些时钟、各自频率与来源（哪个引脚、哪个 PLL 输出、是否可动态切换）、占空比和相位要求、驱动哪些模块/接口、哪些时钟之间需要通信（即存在哪些跨时钟域边界）、以及用什么做 CDC（异步 FIFO、握手、双触发器同步）。把时钟域数量控制在必要的最小值，能显著降低静态时序分析和验证的复杂度——每多一对需要交互的异步时钟，就多一整套 CDC 约束和验证负担。

时钟规划还要落实到物理资源和约束上：外部时钟必须从时钟 capable 引脚进、经全局/区域缓冲（BUFG/BUFR/BUFIO）上专用时钟网络；PLL 的输入、输出和反馈路径有专用布线，例化向导默认处理，但你要知道为什么不能用普通逻辑把时钟绕一圈再送回来；同一接口的相关时钟（如 TMDS、源同步 DDR）应来自同一时钟管理块以保持确定的相位关系。在约束侧，要用 create_clock 定义主时钟、用 create_generated_clock 让工具知道 PLL 输出时钟及其与源的关系（Vivado 对 Clocking Wizard 通常自动派生，但要在报告里核对 Clock Summary，确认没有漏约束/多余时钟），并对真正异步的时钟域之间声明 set_clock_groups -asynchronous 或逐路径 false path，让 STA 不去检查本就不存在固定相位关系的路径，同时配合 CDC 设计保证功能正确。最后在实现后检查时钟报告：实际频率、各时钟的 BUFG/PLL 占用、uncertainty、有没有未约束路径。把"列清时钟域、最小化跨域、走专用资源、写全时钟约束、核对时钟报告"作为固定流程，时钟子系统就从最容易出诡异问题的地方，变成设计里最确定、最可签核的部分——这也直接衔接中级阶段的多时钟设计与 CDC 专题。

常见坑对照

坑	后果	正确做法
不等 locked 就跑	开机偶发错乱	locked=1 再释放复位
请求频率不可实现	工具标红/误差大	看实际频率提示
用逻辑分频出高频时钟	偏斜/抖动大	一律 clk_wiz
输入晶振没约束	STA 无基准	create_clock 晶振
跨 clock region 多路	布线/资源问题	注意 CMT 布局
需要移相却选 PLL	调不了相位	用 MMCM 开相移

相关与延伸

入门：计数器与分频（时钟使能）、时钟与复位、IP 核怎么调。 深入：进阶 约束实战 generated clock、LVDS 源同步（相位对齐）、时钟网络约束。

一句话总结

板上一颗晶振要变出多路不同频率/相位的时钟，用 FPGA 内的 PLL/MMCM（Clocking Wizard/clk_wiz IP）：它能倍频、分频、移相、调占空比，输出多路时钟经 BUFG 走全局时钟树、抖动偏斜小、频率精确——和计数器分频只能降频且走普通布线有本质区别。配置时设好输入晶振频率、添加多路输出（各填请求频率/相位，工具自动算系数并约束 generated clock）、务必保留 locked 信号；上电后 PLL 需要时间锁定，锁定前输出不稳，必须等 locked=1 再释放下游复位（多时钟域各自做复位同步）。普通出几路固定频率 PLL/MMCM 皆可，需要精细移相（源同步采数据对齐眼图）或运行中动态改频率相位时用 MMCM 的相移/DRP 功能。

---
