FPGA 专题 01：Zynq PS/PL 协同——分工、启动、软件

本文是 fpga/ 专家层第 12 篇。入门见进阶 Zynq SoC 入门，接口/数据搬运见 Zynq 数据交互，MPSoC/Versal 见 UltraScale+。

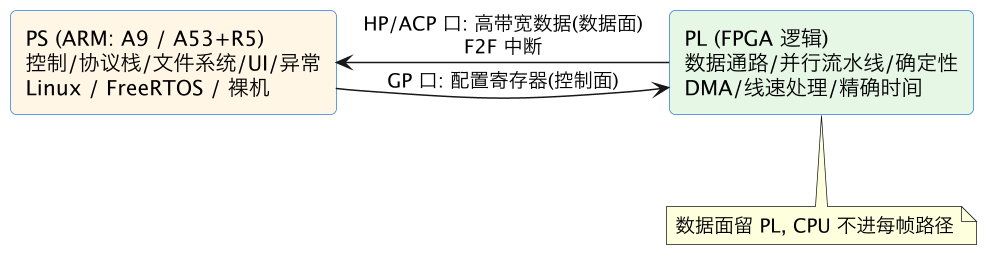

一、PS/PL 分工

判断标准：每秒发生几十万次以上且流程固定 → PL；偶尔发生且逻辑复杂/要协议栈 → PS。

二、接口一览

接口	方向/用途	特点
AXI-GP	PS 主→PL 寄存器	低带宽控制面
AXI-HP	PL 主→PS DDR	高带宽数据流（非一致性，软件管理）
ACP	PL↔PS cache 一致	紧耦合同享、低延迟
AXI-Stream+DMA	流式数据	经 DMA 进 DDR
IRQ F2F	PL→PS 中断	事件通知（别过密）
EMIO	PS 外设脚→PL	I2C/UART 等扩展

三、启动链

BootROM(固化, 读 boot 引脚)
 → FSBL(初始化 PS/时钟/DDR, 配 PL bitstream)
 → u-boot/SSBL
 → Linux + 设备树 + rootfs (或裸机应用)
bitstream: 打包进 boot.bin 开机配, 或 Linux 运行时动态加载

四、Linux 访问 PL

方式	场景
/dev/mem mmap	调试最快，直接读写寄存器
UIO (/dev/uioX)	用户态 mmap+中断，免内核模块
platform driver + 设备树	生产标准，DMA 用 dmaengine
VFIO	用户态低延迟轮询、功能透传

纪律：寄存器映射规范化、DMA buffer 一致性（非缓存/dma_alloc）、中断聚合、设备树与 block design 地址一致。

五、软硬分工方法论：用频率、复杂度和确定性划边界

PS/PL 分工不是“FPGA 工程师做 PL、软件工程师做 PS”的组织划分，而是一个由三个量化判据决定的工程问题。第一判据是频率：每秒发生的次数在几十万以下、每次允许软件开销的，放 PS；每秒百万次以上、必须逐次响应的（每个采样点、每个网络小包、每条总线事务），放 PL 硬件或 DMA，CPU 经中断/描述符批量介入。一个实用换算：一个 A9/A53 核处理一次中断加缓存行搬运的全成本常在数百纳秒到微秒级，每秒十万次中断已占可观负载，百万级直接把系统拖入抖动深渊。第二判据是控制复杂度：分支多、状态多、要解析文本/协议/文件系统/人机交互的，软件成本远低于硬件；操作固定、数据通路规则、算术密集的，PL 成本更低。TCP 握手、Web 配置页、日志压缩放 PS，固定格式帧的线速过滤、FIR/FFT、时序发生放 PL，是自然分界。第三判据是确定性：要求抖动在微秒甚至纳秒级、响应必须可证明有上界的任务（保护逻辑、实时控制总线、精确时间戳），Linux 用户态不是合格执行者；它们属于 PL，或属于 R5 这类实时核（见 专题 02）。

边界设计有几条经验法则。数据面与控制面分离：数据块在 PL 内或经 HP 口流动，控制面只传“开始/停止/配置参数/状态/错误”小寄存器；理想系统稳态运行时 CPU 占用接近于零。事件聚合：PL 不逐数据中断，而在帧/块边界、FIFO 水位、错误事件时中断，配合硬件计数器让软件读趋势。慢路径上送：PL 处理规则流量，罕见/异常/协商类流量经队列上送 CPU，CPU 的决策再写回 PL 表项（这与网络卸载的快/慢路径同构，见 专题 01 第九节）。可演进性：预计频繁变更的策略放软件，稳定的原语放硬件。评审分工时，最能暴露问题的问题是：“这条路径上 CPU 每秒被要求做几次事？最坏情况下多少次？”如果答案让人不安，边界就划错了。还要避免反向错误：把已经稳定的数据通路用软件“先实现以后再硬件化”，往往因为软件版本已带着时序 workaround 部署而永远还不了技术债；架构期就该定路径。

六、启动链深论：BootROM、FSBL、比特流与安全启动

Zynq 的启动是 PS 主导的，这一点决定了很多“PL 先上电”的直觉都是错的。上电后芯片内固化 BootROM 首先执行：采样启动模式引脚选择 JTAG/SD/QSPI/NAND，做最小初始化，从启动介质读镜像头（含校验、地址、长度），把 FSBL 搬进片内 OCM 并校验后跳转。FSBL 由平台工具生成、可加用户钩子，负责 PS 的实质初始化：PLL/时钟树、DDR 训练（这一步失败的症状与 专家 06 一致）、MIO/引脚、电源域，然后处理镜像中的后续成分——比特流（配置 PL）、SSBL（u-boot）或裸机 ELF；比特流可在 FSBL 阶段静态配置（boot.bin 打包），也可推迟到 u-boot/Linux 运行时加载（/lib/firmware 经 FPGA manager 接口）。理解这个顺序能解释几类怪象：FSBL 挂死多为 DDR/启动介质/镜像头问题而非 PL 设计；PL 在 Linux 启动早期不可见是因为选择了延迟加载；JTAG 下载时软件流程与冷启动流程不同，“JTAG 能跑、flash 启动不行”要查 FSBL 钩子和镜像打包。

MPSoC 启动链更复杂：增加 **PMU 固件（PMUFW）**负责电源/复位/安全服务，FSBL 在其之后运行，之后是 ARM Trusted Firmware（ATF/BL31，EL3 安全监控）、可选的 u-boot（BL33）、A53 上的 Linux，R5 可在极早阶段启动（RTU/lock-step 应用甚至先于 Linux）；镜像格式变成 BOOT.BIN 含多个分区，由 BIF 配置文件描述。安全启动是高价值产品必须规划的：启用 BootROM 哈希/RSA（MPSoC 为 RSA-4096/SHA3，可加 AES 加密镜像）后，FSBL/ATF/u-boot/内核/设备树/比特流每一级验签下一级，形成信任链，未签名或被篡改的比特流无法加载——这防止了“换掉 flash 里的比特流就接管设备”的攻击（完整安全话题见 专家 24）。工程建议：启动各阶段耗时要测量并写入启动时间预算（FSBL/DDR 训练是毫秒级大头）；双分区 A/B 镜像 + u-boot 回滚是现场可靠升级的基本模式；保留强制 JTAG/恢复启动的硬件手段（拨码或隐藏按钮），否则一次坏镜像可能让设备变砖。把启动链当作一个需要架构设计的子系统，而不是工具默认点几下，是产品级 Zynq 开发与教学实验的重要区别。

七、Linux 与 PL 的接口工程：设备树、驱动与内存策略

生产系统中软件如何正确地“看见”PL，决定了后期维护成本。**设备树（device tree）**是硬件描述的单一事实源：PL 中每个寄存器块/DMA/中断节点给出 compatible 字符串、reg（从块设计地址表导出的物理地址和长度）、interrupts（GIC SPI 号与触发类型）、时钟、DMA 通道引用；内核启动时 platform bus 据此 probe 驱动。设备树与 bitstream/block design 地址不一致是最高频的联调 bug：设备树里 reg 差一位表现为驱动 probe 成功但读写无响应或读到邻居寄存器，必须在发布流程里自动从硬件工程导出地址（或人工评审双签）。驱动层次选择应按成熟度递进：原型期 /dev/mem mmap 最快但绕开内存保护、生产风险高（指针算错可以踩垮整个内核）；自研简单设备用 UIO（用户态驱动框架，mmap 寄存器 + read/poll 收中断），把硬实时/轮询逻辑放用户态；正式产品写 platform_driver：probe 中 ioremap 寄存器、request_irq、用 dma_alloc_coherent/dma_map_sg 管理共享内存（与 专家 08 同一套 DMA 语义）；Xilinx DMA/VDMA 走 dmaengine 子系统；需要多进程隔离/安全边界时走 VFIO。用户态框架（DPDK 风格的轮询、hugepage）用于低延迟数据面。

内存策略是正确性核心。三类共享内存各有归属：描述符环、控制结构体——小而频繁，用 coherent 内存（或 ACP/HPC），双方免维护；大帧缓冲/数据流——大而高带宽，用非缓存映射或流式 map/unmap + 显式 cache 同步，避免一致性流量吃掉 DDR 带宽（详见 专家 13）；寄存器窗口——设备内存属性（device memory），杜绝推测访问和写合并。中断设计：PL→PS 每核可用的私有/共享中断数量有限，多个事件源应在 PL 内用中断聚合器（status/mask/ack 寄存器）合并为少量线；中断处理只做“确认+唤醒下半部”，重处理放线程化中断或工作队列；配合事件计数寄存器，软件能区分“没事件”和“中断丢了”。调试纪律：寄存器块永远返回读响应（AXI 响应规则见 专家 10），PL 时钟/复位由 PS 可控并暴露状态；提供版本寄存器（硬件版本/步进）让驱动启动时校验兼容，防止驱动与比特流版本错配。把这些接口约定文档化为“PS-PL 接口控制文档”，与 RTL、设备树、驱动头文件一起版本化，是多人团队避免扯皮的关键。

八、三种软件形态的选择：裸机、RTOS 与 Linux 的真实边界

“跑什么系统”应由延迟目标、生态需求和可靠性模型共同决定。裸机（standalone/BSP）：单任务超循环加中断，启动到应用毫秒级，无调度抖动，资源完全可控；适合启动早期、安全监控、极简仪器、以及 R5 上的实时任务。局限是一切都要自己实现：网络栈（lwIP 可用但生态弱）、文件系统、USB、多设备管理，软件复杂度一旦超过“控制+采集+上报”就力不从心。FreeRTOS/RTOS：多任务、队列、信号量、确定优先级抢占，成熟端口带网络/文件系统组件；适合中等复杂度且要响应上界的设备，A9 上可跑，MPSoC 上更推荐跑在 R5 以获得 TCM 和确定性中断。实时性不是“用了 RTOS 就有”：要配置抢占、绑定中断优先级、控制长临界区、避免驱动里关中断过久，并实测最坏响应。Linux（PetaLinux/Yocto 构建）：完整网络栈、文件系统、语言运行时、远程管理、多用户和丰富驱动，是有人机交互、联网存储、复杂协议设备的唯一现实选择；代价是启动秒级、调度抖动微秒到毫秒级、实时行为需要 PREEMPT_RT 补丁、隔离 CPU 和 carefully tuned 驱动才能压到几十微秒。

典型的成熟架构是混合部署：MPSoC 上 A53 跑 Linux 做管理面/网络/UI，R5 跑 FreeRTOS 或裸机做实时控制和安全监控，PL 做数据面和硬件时间基；三核通过共享内存（带 cache 同步）、核间消息（OpenAMP/Remoteproc/RPMsg）和中断通信。这要求定义清楚生命期：Linux 重启不应影响 R5 的安全功能（看门狗、保护输出由 R5 持有），R5 可先于 Linux 启动并独立降级运行。7000 单 A9 时代的折中是 Linux 加 PL 承担全部硬实时。选型上的反模式包括：在 Linux 用户态轮询 GPIO 冒充实时控制；为了一个 UART 控制协议上完整 Linux 再抱怨启动慢；在裸机里手写商业级 TCP/IP 栈和 TLS。工程交付时应给出“任务—执行位置—周期/截止期—抖动预算”表，每个软件任务都能在表里找到位置，选型争论就会变成参数核对。

九、联合调试与可观测性：PS+PL 系统怎么定位问题

异构系统最难调试的是“跨越处理器与逻辑边界的故障”，方法论是让两边都可观测、用统一时间相关联。基础分层：PS 侧用 JTAG 调试器做内核/裸机源码调试、串口日志、perf/ftrace、top/iostat 和内核 tracing；PL 侧用 ILA/VIO、硬件寄存器计数器；二者各看各的只能定位单边问题。联合手段：其一是共享事件日志——PL 在一块环形内存（或 BRAM/URAM 窗口）按硬件时间戳写事件，PS 周期性读出并与软件日志合并，这比 ILA 抓一次几秒的波形更能抓偶发问题；其二是统一时间基——PL 维护主计数器/硬件时钟，PS 启动时测量两边时钟偏移（或经 PTP 类机制校时），所有日志带同一时间域，才能回答“中断到的时候 FIFO 水位是多少”；其三是故障快照寄存器组——PL 检测到错误时锁存状态（通道、地址、计数、温度、链路状态），PS 读走并持久化（遥测体系见 专家 45）。

常见联合故障的定位路径：PL 无响应先确认比特流已加载（版本寄存器可读是最有效的心跳）、AXI 时钟/复位、GP 口地址；数据偶发错误先按缓存一致性假设排查（用全非缓存内存复测，见 专家 13），再查跨时钟域和字节序；性能不稳同时记录 PS CPU 占用、中断频率、HP 口计数器和 FIFO 水位，区分软件供给不足、DDR 到顶、PL 反压；启动偶发失败查 FSBL/DDR 训练/电源时序与比特流加载完成中断。还要建设“软件可控的 PL 测试模式”：环回、流量注入、错误注入开关，产线和现场无需示波器即可完成大部分自检（BIST 思路见 专家 39）。最后保留量产构建的调试边界：调试寄存器、环回口、未用中断在出厂镜像中按安全策略关闭或加锁，避免成为攻击入口（见 专家 24）。

十、PS/PL 协同设计清单与常见组织反模式

把方法论收成评审清单。需求与分工：任务频率/截止期表、数据面与控制面框图、CPU 稳态占用预算；接口：寄存器规范（版本/控制/状态/中断/测试，含字段保留策略）、GP/HP/ACP 端口选择与带宽核算、AXI 响应不缺失、中断聚合方案、跨域 FIFO；内存：共享区类型（coherent/非缓存/设备）、大小与分配方式、所有权切换与 cache 同步点、地址三视图（物理/bus/虚拟）；启动：启动介质与引脚、FSBL/PMUFW/ATF 来源、比特流加载阶段、A/B 升级与回滚、安全启动需求；软件：设备树来源与评审、驱动层次、核间通信（如用 R5）、日志时间对齐；验证：PL VIP/仿真、PS-PL 联调用例（启动、加载、错误注入、长稳 72 小时、升级回滚）、产线自检；发布：比特流/FSBL/设备树/驱动/固件版本联动（发布纪律见 20 比特流烧录与四方版本一致 manifest/门禁）。

组织反模式值得点名。其一，先做硬件再扔给软件：PL 团队定完寄存器和缓冲格式，软件只能接受，结果控制面设计难用、每帧中断、没有状态寄存器，软件用十倍复杂度兜底。正确做法是接口在第一天由双方共同评审。其二，软件需求频繁变更冲垮 PL：产品策略每周改却要求改 RTL，应把策略层留在软件、PL 只做稳定原语。其三，性能问题互相归因：没有统一计数器，“DMA 慢”在软件、DDR、PL 间踢皮球；计数器和水位日志是协作的共同语言。其四，忽视生命周期与升级：比特流与驱动各自发布、无版本握手，现场组合爆炸；必须启动握手校验、联动发布。其五，让 Linux 承担安全底线：保护功能依赖用户态进程存活，进程被 kill 或系统挂起时设备失去保护；安全底线放 PL 或 R5。把这张清单和五个反模式纳入架构评审，Zynq 这类异构平台的主要系统性风险就能在设计早期被看见。

十一、寄存器接口设计：PS/PL 契约的最小完整集

控制面设计的质量几乎决定了联调效率，一个“可产品化”的寄存器块应包含以下固定栏目。身份与版本：魔数、IP 版本、补丁号、硬件步进，驱动 probe 时首先校验，不匹配直接拒绝运行；这一条在多代产品并存的现场价值极大。控制与状态分离：控制寄存器写触发动作（带写脉冲，不允许“写 0 也改变状态”），状态寄存器只读反映硬件，二者不共用地址，避免软件读改写误伤。中断块：status（硬件写一表示事件）、mask、ack（写一清零）三个寄存器成套，ack 与新事件同拍到达时的“保留新事件”语义要在 RTL 保证；额外提供原始事件计数，软件可发现丢中断。DMA/缓冲管理：门铃（提交计数）、消费计数、错误状态、当前活动描述符索引，全部支持 32/64 位原子读（64 位计数器要么单次总线访问，要么提供高低字稳定快照机制）。测试与可观测：环回使能、流量注入、错误注入、计数器冻结/快照，供产线 BIST 和现场诊断（方法见 专家 39）。地址按 4KB 块组织，字段只追加不移动，废弃字段保留并文档化，这是跨版本兼容的基本纪律。寄存器规范应从单一来源（CSV/IP-XACT/SystemVerilog 包）生成 C 头、文档和 RTL 解码，杜绝手工三处维护。

软件访问模式也要定规范：批量配置用一段连续寄存器加“硬件应用位”（写完所有配置后置位，硬件在边界加载），避免中间态生效；状态轮询必须带超时并在超时后读错误寄存器；严禁用 /dev/mem 在生产代码里散写魔地址。控制面延迟预算要评估：GP 口一次 Lite 事务在 Linux 用户态完成“系统调用+驱动+AXI”的成本可达微秒级以上，需要微秒级响应的控制应放在 R5/PL 本地，A53 Linux 只下发参数。把寄存器块当作正式 API 做文档和 code review，PS/PL 的边界纠纷会大幅减少。

十二、功耗、热与成本：异构分工之外的系统账

PS/PL 分工讨论常忽略物理账：同一个功能放哪个域，功耗和 BOM 成本可能差一个数量级。A9/A53 处理控制协议时功耗低，但一旦让 CPU 软件搬运/轮询数据流，满载核心的持续功耗、内存访问和必需的 Linux 级供电散热会显著抬高系统成本；PL 数据通路在高吞吐下每比特功耗通常远优于软件，但空载静态功耗、配置存储器和更高级别器件的价格是固定成本。架构早期应做粗粒度功耗模型：各域利用率（CPU 负载百分比、PL 翻转率、收发器线速、DDR 占空比）输入厂商功耗工具，比较“软件方案用低档器件”与“硬件方案用高档器件”的总功耗/成本拐点（方法见 专家 23）。热设计还要考虑结温对 PS DDR、收发器裕量的连锁影响（专家 04）。

MPSoC 的电源域能力还提供了系统级省电策略：空闲时由 PMU 挂起 A53、关部分 PS 域甚至 PL 电源，R5/唤醒源保持低功耗值守，事件触发再恢复——无人值守的电池设备应在架构期设计这条唤醒链（唤醒源、恢复时间预算、上下文保存位置）。成本账还包括许可证（某些硬核/IP 按器件收费）、PCB 层数与电源相数、量产测试时间。结论是：PS/PL 的“最佳分工”不是纯技术问题，而是在性能、确定性、功耗、BOM、供应链约束下求最优；把这些约束写进架构输入，分工讨论才有共同前提。

十三、典型失败案例复盘与一页纸总结

复盘几个跨项目反复出现的失败模式。案例一，逐样本中断：采集口每来一个采样点中断一次 A9，CPU 100%、丢样、用户界面卡死；修复是 PL 聚合为块、完成中断加环形缓冲。案例二，缓存踩内存：驱动把内核指针写进 DMA 描述符，系统升级内存布局后偶发踩踏文件系统；根因是地址域不分，修复为统一 dma API（专家 13）。案例三，启动依赖倒置：Linux 启动后才加载比特流，但 u-boot 阶段的某外设管理假定 PL 已就绪，冷启动偶发失败；修复为比特流进 FSBL 分区并校验完成状态。案例四，安全洞：调试用 /dev/mem 和未鉴权的网络配置接口留在量产镜像，现场可改写任意外设；修复为正式驱动+最小权限+关闭调试口（专家 24）。案例五，版本错配：驱动更新了寄存器布局而现场比特流未更新，写控制寄存器命中状态位；修复为启动版本握手和联动发布。每个案例的共同点都是边界（频率边界、地址边界、启动边界、信任边界、版本边界）失守，而非某个算法写错。

一页纸总结：PS 做慢而复杂、PL 做快而确定，边界按事件频率划在块/帧级；控制走 GP、数据走 HP/ACP/Stream、事件走聚合中断；启动按 BootROM→FSBL/PMUFW→ATF→u-boot→Linux 编排并规划安全启动与 A/B 回滚；软件访问 PL 按 /dev/mem（原型）→UIO→platform driver（生产）→VFIO（低延迟）选型；共享内存按 coherent/非缓存/显式同步/一致性口四种模式之一处理，单所有权+屏障；接口契约（寄存器、地址、中断、版本）单一来源、三方会签；联合可观测性依赖统一时间戳和跨域事件日志；安全底线放 PL/R5。按这份清单执行，Zynq 类异构系统的绝大多数系统性风险都能在设计阶段被关闭。

十四、团队工作流：让软硬协同真正并行

PS/PL 协同最大的浪费不是技术难度，而是串行等待：硬件等需求、软件等板子、联调等接口稳定。成熟团队用三件套打破串行。接口先行：项目第一周冻结寄存器映射、共享内存布局、中断列表、DMA 描述符格式和启动顺序，以单一来源生成 C 头、SystemVerilog 包、文档和设备树片段；之后任何变更走带影响评估的评审，接口稳定后软件可以在 QEMU/单板模型、RTL 可以在测试台上并行开发。双端桩件：PL 侧提供一个“仿真从设备”固件（固定响应寄存器、回环 DMA），软件在真实比特流前就能开发驱动；PS 侧提供测试用的内存模式和流量发生器，RTL 团队不必等 Linux 启动就能压测数据面。桩件不是临时脚手架，而是长期资产——CI 每次提交都在桩件上跑协议合规测试（专家 46 的 FPGA CI 实践）。联调节奏：垂直切片在项目极早期打通（哪怕只传一帧数据），之后每两周保持可演示状态；集成问题被切成小批次持续暴露，而不是末期一次性爆炸。

职责界面也要明确：比特流、FSBL/PMUFW、设备树、内核驱动、用户态库、启动镜像各自有明确 owner 和版本库；发布物是一个组合（manifest），现场设备上可读出版本组合并与测试矩阵对照。问题管理上，建立“跨域 bug”标签和三方值班机制：凡是单方无法在约定时间内定位的问题，自动升级为硬件、FPGA、软件三方联合，用统一时间基的日志（第九节）会审，避免长期踢皮球。度量上除了功能进度，还跟踪两类风险指标：接口变更次数（频繁变更说明前期架构不稳）、跨域 bug 平均关闭时间（反映可观测性水平）。把协同当成需要设计的工程过程，而不是“开会沟通”，是 Zynq 项目按期交付与陷入集成泥潭团队之间真正的区别。

常见坑对照

坑	后果	正确做法
CPU 进每帧/每包路径	中断风暴卡死	数据面留 PL，控制才中断
HP 口读缓存脏数据	数据不一致	flush/非缓存内存，或用 ACP
设备树地址错	驱动 probe 失败	与 block design 一致
bitstream 没配就跑	PL 无响应	FSBL 打包或运行时加载确认
中断每个数据一次	系统抖动	批量/帧级中断+阈值
数据面走 GP 口	带宽不足	数据走 HP，GP 只控制

相关与延伸

入门：Zynq SoC 入门、块设计 IPI。 数据：Zynq 数据交互深水区、DMA 搬运、嵌入式软件。

一句话总结

Zynq 协同的核心是把系统切成控制面和数据面：PS（A9/A53+R5）跑慢而复杂的控制、协议栈、文件系统、UI、异常处理（Linux/FreeRTOS/裸机），PL 跑快而固定的高吞吐数据通路、确定性时序和线速处理；二者间控制走 AXI-GP 口配寄存器、数据走 AXI-HP（高带宽、一致性软件管理）或 ACP（cache 一致、紧耦合）、事件走 F2F 中断。铁律是绝不让 CPU 进入每帧/每包的数据路径（中断频率过高会拖死系统），数据大块经 HP/DMA 进出 DDR、PS 只在启停和异常时介入。启动链是 BootROM→FSBL（初始化 PS 并可配置 PL bitstream）→u-boot→Linux+设备树；Linux 下访问 PL 从调试用 /dev/mem、开发用 UIO、生产用 platform driver+设备树（与 block design 地址一致）、低延迟用 VFIO，大块 DMA 注意缓存一致性。
