FPGA 进阶 11：流水线与资源优化——扇出、关键路径与资源-速度权衡 ​

本文是 fpga/ 进阶层第 15 篇。时序收敛方法 讲的是「WNS 负了怎么用工具策略和流程救」，这篇往设计层走一步，系统讲 RTL 层面**「快」（流水线/关键路径）和「省」（资源）这对矛盾**的原理与取舍。配合 DSP48、BRAM 的资源推断一起看。

本文要回答的问题 ​

  • 什么决定了 FPGA 的最高频率？关键路径是什么？
  • 流水线为什么能提速？latency 和 throughput 差在哪？
  • 高扇出为什么拖慢时序、怎么治？
  • LUT/FF/BRAM/DSP 各被什么占用，怎么省？
  • 「面积换速度 / 速度换面积」怎么决策？

一、关键路径：频率的天花板 ​

同步电路最高频率由**关键路径（critical path）**决定——两个寄存器之间延迟最大的那条组合路径。时钟周期必须 ≥ 关键路径延迟 + 寄存器建立时间 + 时钟歪斜，否则数据赶不到（STA）。

关键路径通常来自：

  • 大算术：宽加法/比较/乘法的长进位链；
  • 大 MUX：宽 case/多层 if-else 优先级逻辑；
  • 高扇出信号：一个使能/状态广播到成百上千负载，布线绕远（Net Delay 大）；
  • 跨模块长路径：数据源和目的逻辑布得远。

report_timing 最坏路径就是关键路径，优化它最直接提 fmax。

二、流水线：插寄存器切短关键路径 ​

在长组合逻辑中间插寄存器，把「一个周期走 N 级 LUT」切成「两段、每段半周期」：

verilog
// 流水前：一条长路径（y = (a+b)*c 后再比较，单周期）
wire [17:0] s = a + b;
wire [35:0] p = s * c;
always @(posedge clk) y <= (p > threshold);   // 关键路径：加→乘→比较

// 流水后：切两级，每周期都能进新数据
always @(posedge clk) begin
    s_r   <= a + b;          // 第 1 级
    th_r  <= threshold;      // 并行信号一起打拍对齐
end
always @(posedge clk) begin
    p_r   <= s_r * c;        // 第 2 级（乘法进 DSP）
end
always @(posedge clk) begin
    y     <= (p_r > th_r);   // 第 3 级
end

latency vs throughput：

  • 打拍后单个数据走完全程要多几拍（latency ↑）；
  • 但每一级同时处理不同数据，理想情况每周期吞/吐一个新样本（throughput = 1 sample/cycle，最高）；
  • DSP/网络/视频应用通常要吞吐、不在乎几拍延迟。

打拍最有效的位置：大 MUX 之后、长进位链（加法/比较/乘法）中段、跨模块边界。注意：

  • 所有并行路径要打相同拍数对齐（上面 threshold 跟着打拍）；
  • 有反压的数据通路用 Skid Buffer（valid/ready）；
  • 反馈回路无法简单流水：下一拍依赖当前结果（IIR、累加反馈），环路延迟决定频率，要靠算法变换或多周期；
  • 切到满足目标频率即可，打太碎收益归零还增 FF/布线。

retiming 让工具自动在组合逻辑间搬寄存器平衡每级延迟（见 #06），零 RTL 改动、适合分布不均的路径；但要增加流水级仍需手动打拍。

三、高扇出：Net Delay 的元凶 ​

一个信号带几百~几千负载（复位、使能、状态机状态、广播 valid），布线成大网、skew 和延迟大。治法：

  • 逻辑复制：(* MAX_FANOUT = 200 *) reg enable; 让工具复制多份、各带一部分负载；
  • 精简作用域：复位只给必要寄存器（复位策略）；
  • 走全局网络：时钟/复位让工具推上 BUFG；
  • 用时钟使能代替门控、把宽广播拆成局部使能。

四、资源优化：让硬核干活、别浪费通用逻辑 ​

资源被什么浪费优化手段
LUTLUT 搭乘法、大存储用 FF、宽位宽、重复运算乘法→DSP、存储→BRAM、位宽收窄、资源共享
FF无必要打拍、大计数器/移位移位用 SRL/BRAM、流水线适度
BRAM小数组占整块、位宽过宽小存储用分布式 RAM、位宽按带宽选
DSP乘法没用上 / 位宽过宽拆多个有符号 signed、位宽匹配、输出打拍

核心手段：

  1. 资源共享/时分复用：同一时刻只用一个的运算器，用 mux 分时复用——一个乘法器轮流算多路（代价是多周期、要调度），省 DSP/LUT；
  2. 位宽收窄：用够的最小位宽、有符号 signed、别默认 32 位；
  3. 状态机编码：状态多用独热码（one-hot，次态逻辑简单、省 LUT、跑得快）、状态极少用二进制；
  4. 避免意外锁存器：if 要有 else、case 补 default、组合逻辑所有分支赋值；

五、面积换速度 vs 速度换面积 ​

FPGA 设计的核心权衡：

方向做法收益代价何时用
面积换速度多复制处理单元、深流水、展开循环并行fmax/吞吐↑LUT/DSP/BRAM↑高速数据通路、器件余量足
速度换面积时分复用、串行、降并行、多周期运算资源↓、能塞小器件吞吐↓、延迟↑资源吃紧、带宽要求不高

决策依据：目标频率/带宽、器件利用率（>70~80% 时序难收敛，必须省资源给布线留余量）、延迟容忍度。

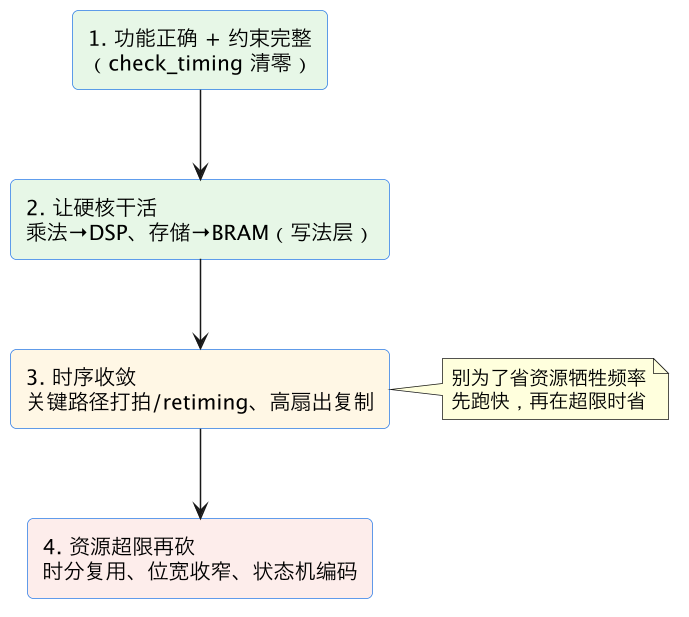

六、优化顺序建议 ​

FPGA 进阶 11：流水线与资源优化——扇出、关键路径与资源-速度权衡 示意图（第 2 张）

经验：先让工具用对资源（DSP/BRAM）→ 时序收敛 → 利用率超限时才按「换实现资源→时分复用→位宽收窄」顺序砍。一上来过早优化面积，容易把结构写死、后面提频困难。

常见坑对照 ​

坑后果正确做法
一条长组合逻辑不打拍fmax 被关键路径卡死在大 MUX/进位链/跨模块处插寄存器
打拍不打齐并行信号数据错位所有并行路径打相同拍数
反馈环硬流水数据依赖、没法插拍算法变换/多周期/接受环延迟
高扇出使能不复制Net Delay 大、时序差MAX_FANOUT 复制
乘法/存储用 LUT/FF资源爆、频率低推断 DSP/BRAM
位宽默认 32 位浪费资源用够的最小位宽、signed
组合分支不补全意外锁存器if 带 else、case 带 default
过早面积优化结构写死、提频难先跑快再按顺序省资源

相关与延伸 ​

前置/配套：时序收敛方法（工具策略/流程）、静态时序分析（关键路径怎么读）、DSP48、BRAM、复位策略（高扇出复位）。 资源优化实战见规划 #48、时序收敛实战案例见 #47、RTL 复用参数化见 #40。

一句话总结 ​

最高频率由关键路径（最长寄存器间组合路径）决定，优化它最提 fmax：在长进位链/大 MUX/跨模块边界插寄存器流水把长路径切短——虽然 latency 增加，但每级并行处理不同数据、throughput 提到 1 sample/cycle，打拍要对齐并行信号、反馈回路无法简单流水（下拍依赖本拍），切到满足目标频率即可别打太碎；高扇出网（复位/使能/广播状态）是 Net Delay 元凶，用 MAX_FANOUT 复制 + 走全局网络治。资源上记住「让硬核干活」：乘法给 DSP、大存储给 BRAM/URAM、小缓冲用分布式 RAM/FF，再配合时分复用资源共享、位宽收窄、one-hot 状态机、补全组合分支防锁存。核心权衡是面积换速度（并行/流水提吞吐、费资源）与速度换面积（复用/串行省资源、降吞吐），按目标带宽和利用率（>70~80% 必须省资源给布线留余量）决策；优化顺序：功能对+约束全 → 写法让 DSP/BRAM 落地 → 时序收敛 → 超限再砍资源，别过早面积优化把结构写死。
