FPGA 原型验证专题 03：原型平台 bring-up 多片点亮/trace
本文是 FPGA 原型验证专题第 03 篇。单片上板见进阶 上板 bring-up 清单，多片系统见 02 多 FPGA 原型系统 ASIC 分区/TDM，片间链路见 Aurora。

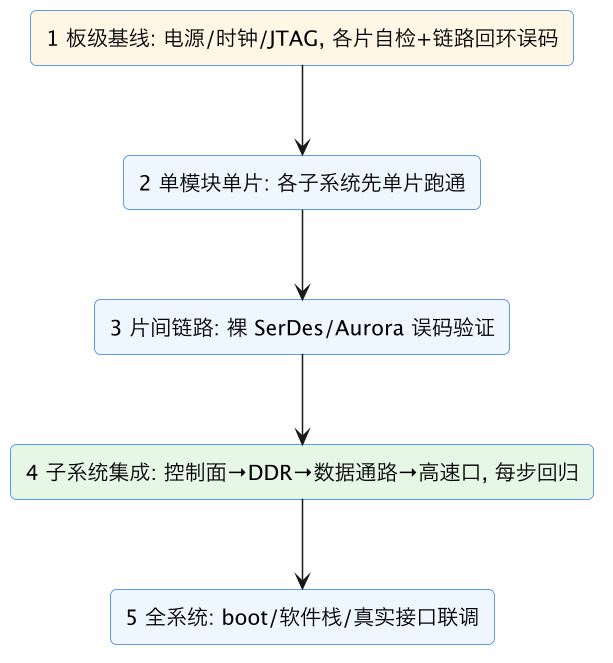

一、分阶段点亮
二、信号可见性手段
| 手段 | 用途 |
|---|---|
| 片内 BRAM trace 环形缓冲 | 触发窗口记录，不占引脚 |
| 自动探针宏（原型工具） | 内部信号路由到 LA 通道 |
| JTAG 串链 | 一个下载器访问任意片 |
| 全局同步时间戳 | 跨片 trace 因果拼接 |
| 软件日志/计数器 | CPU 侧与硬件 trace 对齐 |
| 版本/错误状态寄存器 | 子系统自报误码/超时 |
规划期留调试预算：BRAM 的 10~15% 给 trace，预留 JTAG/串口。
三、定位方法论
- 二分切分：按"片→链路→模块"逐层隔离；
- 先证硬件：最小裸机程序（点灯/串口/DDR 遍历）稳，再谈软件；
- 原型找故障→仿真复现看全波形；仿真验证改动→原型确认；
- 版本四方一致：RTL/分区比特流/设备树驱动/软件 build；
- 同一套自检激励在仿真与原型都可跑。
五、平台基线工程：在 DUT 之前证明板子是好的
多 FPGA bring-up 的第一条军规是“永远不要用业务设计验证新板子”。平台基线（platform BSP/baseline test）是一组与 DUT 无关的独立比特流和脚本，目标是在任何项目网表下载之前证明每一层物理基础设施健康。电源基线：逐轨上电时序测量、满载压降与纹波（FPGA 全速翻转时复测，不能只空载看）、电源好信号与复位树联动、热成像检查热点；电源问题在多板系统里表现为随机配置失败、链路误码和寄存器翻转，不先排除会污染所有后续判断。时钟基线：板上振荡器、时钟分配器、各 FPGA 参考钟用频率计/示波器核对频率、电平、SSC 配置；跨片同步时钟测相位关系；时钟缺失时配置控制器的行为要验证。配置基线：每片 FPGA 独立和串链下载、读 DNA/版本寄存器、配置时间记录、SelectMAP/ JTAG 异常恢复（故意中断下载验证不会锁死）；多片配置顺序脚本化。
链路基线最关键也最容易被跳过：每条片间 SerDes/Aurora 链路先用厂商 example design 或独立回环比特流逐级验证——近端 PMA 回环（本芯片自发自收，证明收发器和参考钟）、近端 PCS、远端回环（对端环回，证明信道）、正常模式 PRBS 长测，记录每链路在各速率下的误码率、眼图和均衡参数（方法见 专家 04）；TDM 宏层再跑固定 pattern 的环回。存储基线：板载 DDR 全部跑流量生成器/march 测试和 ECC 计数长测。管理基线：管理控制器到每片 FPGA 的复位、读温、读状态通道独立验证。所有基线测试做成一键脚本并产出带板序列号的报告，后续每次 DUT 异常先重跑相关基线——“板子刚做出来应该是好的”是 bring-up 中最贵的假设。基线比特流和报告应纳入版本库长期维护，它们也是返修判定和量产测试的基础（生产测试方法见 专家 39）。
六、分阶段集成与回归：让系统始终处于可运行状态
平台基线之上，DUT 的集成应采用“永远可运行”的增量策略，而不是各模块开发数月后一次大集成。集成顺序沿依赖链：先控制面（管理控制器能读写每片的复位/时钟/版本寄存器，证明 JTAG/管理网络和地址映射），再时钟复位基础设施（各片本地时钟、跨片时钟关系、复位树顺序释放），再存储子系统（DDR 控制器、内存映射、DMA），然后是片间裸通道（TDM/Aurora 业务载荷），最后按数据流方向逐段加入功能模块，最后才是处理器核和完整软件。每加入一个模块都保持全系统可编译、可下载、可跑回归——这是把大爆炸式集成切成可定位小步的核心。回归集分层：L0 平台基线（每次平台变更）、L1 冒烟（每个构建：各片配置、链路 up、版本握手、内存 march）、L2 功能回归（按模块：已知激励比对，能在分钟级跑完）、L3 长稳（小时级 soak，夜间调度）。任何一层失败就阻断继续集成。
二分与开关：每个新模块都应带使能/旁路开关（寄存器可关、或综合选项），故障时能快速退回上一个可运行配置；模块版本和分区版本在启动时握手上报，管理软件维护“当前组合矩阵”。多 FPGA 系统中一次失败可能来自 RTL、分区结果、比特流加载、TDM 通道、复位时序或软件，增量集成使嫌疑集合天然只剩“最后加入的东西+它触碰的共享资源”。跨团队接口要冻结在集成计划里：模块 owner、上游下游、验证激励、通过判据、预计加入日期；每日自动构建从主干生成全套比特流（CI 方法见 专家 46），任何人的 RTL 合入若破坏冒烟回归立即回滚。实践中这套纪律带来的最大收益不是少 bug，而是故障定位时间从“数天猜谜”降到“小时级确认”，因为每一步都有已知良好的参照点。
七、Trace 系统工程：触发、深度、跨片时间与上传
在引脚全被业务占用的多 FPGA 系统里，片上 trace 是主要的观测手段，它必须作为一个子系统来设计，而不是临时插 ILA。采样结构：每片预留固定比例的 BRAM/URAM（常见 10%～15%）作环形 trace 缓冲，探针点经自动探针网络接入，采样宽度和深度按“能覆盖一个完整事务往返”估算；关键内部总线（片间 TDM 帧、DMA 描述符、状态机、FIFO 水位）默认常开，临时信号经工具重路由加入而不改分区。触发体系：支持本地触发（该片内比较器：地址/数据匹配、错误状态、FIFO 满）、软件触发（CPU 经管理总线强制冻结）和全局触发（任一片命中后经专用 trace 网络/管理控制器同时冻结所有片的缓冲，传播延迟已知并记录）；缓冲采用“触发前环形+触发后继续采 N 拍”的窗口模式，保证能看到故障前因。
跨片时间对齐是多片 trace 能拼出因果的前提：各片维护同源（或经链路测量过偏差的）本地时间戳计数器，复位时统一清零；每条 trace 记录带时间戳；全局触发网络的传播延迟在基线测试中标定，事后按标定值校正，不同片上的事件才能排序；更严格的方案用 PTP 式时间分发（思路见 专题 01 第八节）。上传与存储：冻结的 trace 经 JTAG/管理以太网/PCIe 读入工作站，工具自动翻译成 RTL 信号名（借助分区映射），多片波形按时间对齐展示；trace 数据与软件日志、性能计数器进同一个故障工单。开销管理：探针网络和缓冲永久保留在容量预算内，观测点清单随版本管理，量产/性能构建中可降低深度但不建议完全删除（现场仍要能开轻量 trace）。一个检验 trace 系统是否合格的实用标准：不重新综合，仅通过配置工具，能否在 10 分钟内对任意片的任意关键总线完成“设触发—复现—抓全片对齐波形”的闭环。做不到这一点，调试吞吐就会成为项目关键路径。
八、硬件/软件边界的故障裁决：先证伪哪一边
“软件跑飞”是多 FPGA 原型最常见也最容易引发扯皮的报告，需要一套结构化裁决流程把问题快速归位。第一层：版本四方一致性。先核对 CPU 实际运行的软件 build、设备树/地址映射、分区网表/比特流版本、RTL 版本标签是否来自同一发布组合；处理器启动时应能读到平台中每个分区的版本寄存器并与预期比对，不匹配直接拒绝继续。大量“随机跑飞”在这一层结束（典型如软件按新寄存器布局编了码、硬件还是旧分区）。第二层：最小裸机。让处理器执行不依赖 OS 的最小固件：串口打印、逐段内存 march、轮询各子系统版本/状态寄存器、向环回口发已知 pattern。最小固件稳定而 OS 不稳定，问题域缩到 bootloader、驱动、缓存配置、中断或并发；最小固件也不稳，问题在硬件路径（时钟、复位、存储、片间链路）。第三层：硬件健康证据。拉取平台计数器：片间误码、TDM 帧错误、FIFO 溢出、AXI 总线错误、ECC、温度、各片时钟锁定状态；跑平台基线对照。任何计数器在故障时刻有增量，先修对应硬件路径。
第四层：可重复性分类。必现问题用二分（软件 commit、硬件分区版本、配置开关）快速收敛；偶现问题先建立“发生条件画像”（温度、负载、运行时长、哪些链路活跃），再决定是否值得在仿真复现——多 FPGA 平台的价值正是暴露偶现系统问题，但偶现问题必须量化（每百万事务发生率）才能判断修复是否有效，不能靠“跑了一下午没再出”。第五层：仿真闭环。把原型故障窗口的总线事务/指令序列记录下来，转成仿真激励在 RTL 仿真器复现（仿真有全可见性）；能复现则在仿真修复验证后回原型确认；不能在仿真复现而原型稳定复现，重点查原型特有的因素：降频假设、CDC、存储延迟替换模型、真实接口侧的异常输入。第六层：共享语言。所有裁决结果记录在统一故障库（现象、版本组合、计数器快照、trace、根因、修复），跨团队会审基于证据而非猜测；故障库本身会揭示系统性问题（如某条链路反复误码→板级问题，某类 CDC 反复出错→设计规范问题）。
九、真实接口与外设接入：让原型连通物理世界
多 FPGA 原型区别于仿真加速器的独特价值是能接真实世界，但接口接入本身是一类专门工程。速率桥接是核心矛盾：核心 DUT 跑几 MHz，真实外设跑全速率（千兆/万兆以太网、PCIe、UART、存储），做法是把外设控制器/PHY 放在独立时钟岛（接口 FPGA 上的硬核或独立 IP），用异步 FIFO 与慢速核心连接，事务内容在原型时钟域校验、时序在真实速率域验证；桥接 FIFO 深度按两侧速率差和最大突发设计，且必须可注入背压测试。事务代理（transactor）：主机工作站经 PCIe/以太网向原型注入/接收事务（SCE-MI / 自研 transactor），让软件测试环境（UVM 风格的 sequence）直接驱动硬件，既获得真实硬件速度，又保留测试平台的可控可观测；这是大规模 SoC 原型与自动化测试对接的标准形态。接口矩阵规划：平台上硬核（SerDes lane、DDR 控制器、PCIe block）固定在某些 FPGA，分区时连接这些接口的模块必须约束到该片，物理外设（子卡、线缆、测试夹具）按接口速率分组并预留备用通道。
联调顺序：先用厂商环回/自测证明接口 FPGA 侧和对端设备各自健康，再接入 DUT 的事务层，逐步提速；真实流量（联网设备、真实 SSD、显示器）带来的异常包/时序要记录，它们常常比仿真激励更能暴露边界情况。软件可观测性：真实接口的统计计数（包数、错误、FIFO、速率）全部进平台遥测；控制台经真实 UART 或虚拟 console（经 transactor 上传）二选一但要与目标软件无修改兼容。认证/互操作测试（如 USB/PCIe 合规、与多厂家设备互通）应在项目后期专门排期，这类测试依赖真实接口且耗时长。接口接入做得好，原型能提前数月支持驱动和固件团队在真实速率设备上开发；做得差，接口岛会成为软件团队排队等待的瓶颈——因此接口 FPGA 和 transactor 软件应作为平台团队的一等交付物，与背板硬件同期开发。
十、Bring-up 检查清单与团队组织
把多 FPGA bring-up 的准备物收成清单。硬件与平台：电源时序/纹波报告、时钟树测量、配置链验证、平台基线一键脚本与基线报告、链路眼图/BER 表（每条链路）、DDR/存储测试、管理控制器（复位/温度/状态）、散热与温度监控。流程：分阶段集成计划（顺序、owner、通过判据）、每日自动构建与冒烟回归、L1/L2/L3 回归集、模块使能/旁路开关、版本握手与组合矩阵、回滚机制。可观测：每片 trace 缓冲与探针网络、全局触发与时间戳标定、trace 上传与波形翻译工具、遥测计数器清单、软件日志时间对齐方案。接口：真实外设桥接/FIFO 预算、transactor 与测试平台连接、接口自测、合规测试排期。文档：bring-up 日志模板（每日状态/阻塞/决策）、故障库、已知问题与 workaround 清单、现场应急预案（某 FPGA/链路失效时的降级方案）。
组织上推荐三种角色协同：平台团队（背板、电源时钟、链路基线、trace/管理基础设施、构建系统）对“平台可用性”负责；DUT 集成团队/分区工程师（分区、TDM、比特流、bring-up 执行）对“网表在平台上跑起来”负责；验证/软件团队（回归、transactor、驱动固件、真实接口测试）对“功能正确性与软件就绪”负责。日常运转用一个短周期 bring-up 作战会：只讨论当前阻塞、计数器证据和下一步动作。风险治理上，bring-up 排期不能假设一次成功——经验上首板平台基线到全系统 boot 应预留数轮板级/固件修复窗口；关键备件（电源模块、时钟板、FMC/接口子卡、备件 FPGA 板）和仪器（高速示波器、误码仪、协议分析仪）提前到位。多 FPGA bring-up 的本质不是调试技巧，而是把一个超大规模、跨团队、长周期的不确定性问题，用分层验证、系统化可观测性和严格版本纪律拆解成一连串小的、可判据化的确定性步骤。
十一、偶现问题的狩猎方法：多 FPGA 平台上的统计调试
多 FPGA 原型最消耗士气的是“每天挂一次、谁也没看见”的偶现故障，单片 ILA 式调试对此完全无效，需要统计与痕迹驱动的方法。第一步是定义和计数：把“挂了”翻译成具体事件——某总线响应超时、FIFO 溢出、TDM 帧失锁、某状态机进入非法态、软件断言；每个事件配一个硬件计数器和最后发生时间戳（平台全局时间）。这些计数器由管理控制器周期性采集，形成连续运行的健康日志。没有发生率的问题无法判断修复是否有效，这是偶现调试与必现调试的根本区别。第二步是自动停尸房（post-mortem）机制：每个关键 FPGA 维护一个持续滚动的浅 trace 环（不依赖人工触发），致命事件经全局触发网络同时冻结所有相关片的环并把内容写入非易失存储（或管理控制器内存），复位不丢失；这样下次上班时，故障前若干毫秒所有片的总线状态已经躺在日志里。触发条件可以分级（警告只计数、致命才冻结），避免频繁停系统。
第三步是压力塑造：偶现问题在普通软件负载下可能数天才出现，要构造最坏条件——所有片间链路满速 TDM、DDR 持续压力、温度拉到规格边界、时钟跑允许的最高/最低档、随机复位注入、故意不均衡的分区负载；很多时序余量、CDC、FIFO 深度问题只在组合压力下暴露。第四步是假设检验：基于 trace 提出根因假设后，不是直接改 RTL，而是先加一个“证明计数器”（例如假设是某 ready 信号被漏采样，就加一个专门记录该竞争窗口的计数器），复现时计数器命中才确认；这避免了“改了点什么好像好了”的假修复。第五步是仿真固化：一旦用 trace 还原了触发序列，把它转成定向仿真激励，修复后在仿真和原型上双重回归。这套方法同样适用于任何大规模硬件系统（遥测基础设施的通用设计见 专家 45）。多 FPGA 平台的规模决定了它必须靠证据链而不是波形猜测来调试，偶现问题的狩猎能力是平台团队成熟度的真正标志。
十二、版本矩阵与环境一致性：消灭“在我这块板上是好的”
多 FPGA 环境的故障中相当大比例不是设计 bug，而是版本错配和环境漂移：某片 FPGA 烧了昨天的分区、链路参数按旧背板调过、软件是另一分支、某子卡固件没更新。治理手段是把整个平台的软件物料清单（manifest）做成机器可读且强制校验。版本对象清单至少包含：RTL git hash、分区数据库版本、每片 FPGA 的比特流版本与静态上下文指纹、TDM/链路宏版本、管理控制器固件、接口子卡固件、处理器软件（bootloader/内核/应用）、测试激励集版本、工具链版本。上电后管理控制器读取每片 DNA 与版本寄存器，与本次构建的 manifest 逐项比对，任何不一致拒绝启动业务并给出差异报告——“允许不一致但提示”在实践中等同于没有机制。环境对象：板序列号、背板版本、光模块/子卡型号、链路均衡参数、校准数据（这些按板存档，因为物理参数天然逐板不同）。
流程配套：构建系统一次产出完整发布包（全套比特流+软件+manifest+基线报告模板），不允许工程师从构建目录手工拼版本；烧录动作只能通过管理工具按 manifest 执行并留日志；现场切换任何单个组件都产生“偏离标准组合”的显式标记，故障单必须先回答当前组合。回归矩阵：测试结果与组合绑定，同一条用例在不同组合下的结果不能混用；每日构建跑固定冒烟集，趋势曲线（通过率、偶现率、性能数字）比单点结果更能发现环境劣化。共享平台的卫生制度：多人共用平台时要有“租用制”（占用、释放、恢复标准镜像），否则上一位用户留下的临时比特流和校准修改会成为下一位用户的灵异问题来源。这套纪律看似与硬件调试无关，实际能消除 bring-up 后期三分之一以上的无效排查时间；版本管理的系统方法见 20 比特流烧录与四方版本一致 manifest/门禁。
十三、从 bring-up 到日常运营：把原型平台当产品维护
多 FPGA 原型一旦成为全团队（验证、软件、驱动、架构）的共享依赖，它的运营模式就必须从“项目”转为“产品”。可用性目标：给平台定义明确的服务级别（工作时间可用率、每日构建下载时间、故障恢复时间），排队和停机时间直接变成软件团队的等待成本，在项目计划中可见。变更管理：平台固件、TDM 宏、trace 网络、背板任何基础能力变更都走发布节奏（灰度：先一台平台验证、再全量），因为平台层故障会同时阻塞所有项目用户；DUT 侧变更则可随每日构建快速迭代。两条变更流必须隔离，这与软件平台的 platform/application 分层是同一思想。容量与排队管理：平台是稀缺昂贵资源，需要预约与优先级（关键里程碑、硅前认证优先），夜间时间自动跑回归和 soak，把硬件从“人操作”变成“调度系统操作”。
备件与维护：关键 FPGA 板卡、电源模块、时钟板、接口子卡保持备件比例（经验：每 5～8 块在用板备一块），光模块和线缆按耗材管理；定期执行平台基线复测（月度全链路 BER 全检），跟踪每条链路误码率随时间的漂移——背板、连接器老化会缓慢吃掉裕量，趋势数据能在故障前触发更换。文档与培训：平台手册覆盖首次上电、日常使用、故障自助流程（先跑基线、读健康页、收集 trace 包）、升级与回滚；让普通用户在 10 分钟内自助收集工程师需要的全部诊断材料，平台团队才能从人力瓶颈中解放。退役与扩展计划：随着 RTL 增长，提前 6 个月预测容量（资源利用率、链路占用、构建时间曲线，方法见 02 多 FPGA 原型系统 ASIC 分区/TDM 第十节），扩容决策基于趋势而非 panic。把这套运营纪律做到位，原型平台会从“项目里最不稳定的环节”变成整个硅前验证体系中最可信赖的基础设施——这也是专家级平台团队和“能把板子点亮的团队”之间的真正差距；前者交付的是长期可依赖的验证基础设施，后者交付的只是一堆能跑的比特流，两者在可靠性、可维护性和团队扩展性上的差距，会在项目后半程被反复验证。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 全系统一把下载猜 | 故障无处定位 | 分层点亮每步回归 |
| 不留 trace 预算 | 内部黑盒 | BRAM 预留 10~15% |
| 跨片 trace 无时间戳 | 因果对不上 | 全局同步时间戳 |
| 版本错配 | "跑飞"查半天 | 四方版本号对齐 |
| 板子没验证就跑业务 | 链路误码背锅 | 裸回环+误码先行 |
| 最小程序都不稳还查应用 | 方向错误 | 先裸机基线自证 |
相关与延伸
单片：bring-up 清单、调试方法论。 平台：02 多 FPGA 原型系统 ASIC 分区/TDM、24 JTAG 链高级用法 多器件链/边界扫描、34 FPGA 与仿真器互联 事务级桥接/SCE-MI。
总结
多 FPGA 原型 bring-up 比单片复杂一个量级，唯一可控方法是严格分层点亮：先板级基线（电源/时钟/JTAG 链正常、各片自检、片间 SerDes/Aurora 裸回环测误码），再单模块单片验证、逐对子系统集成（控制面→DDR→数据通路→高速接口、每步回归），最后全系统 boot——任何阶段失败都锁定到刚加入的那一层。最大敌人是信号可见性：引脚被业务占满、跨片信号被 TDM 包裹，必须在规划期预留调试预算（BRAM 10~15% 做环形 trace 缓冲、自动探针路由、JTAG 串链集中访问、全局同步时间戳让跨片 trace 能拼因果）。软件跑飞先证硬件：最小裸机程序（点灯/串口/DDR 遍历）稳了再查应用，并保证 RTL、分区比特流、设备树驱动、软件 build 四方版本一致；定位靠"原型找故障→仿真复现看全波形→仿真验证改动→原型确认"的双向协同，两边共用同一套自检判分标准。
