SoC 模块划分原则：时钟域、电压域、复用度、团队边界四条判据怎么落地 ​

更新时间：2026-10-28。前面 SoC、ASIC、MCU 的区别 讲了 SoC 是「把一整套系统集成进一颗芯片」，一颗芯片里有什么 给了一颗芯片的内部剖面。这一篇往架构阶段走一步：当系统规格定下来之后，第一件大事就是把这颗 SoC 切成若干模块。切得好，后面 RTL、验证、综合、后端、低功耗全都顺；切得烂，每一步都在还债。

本文要回答的问题 ​

  • SoC 模块划分到底在划什么？和软件工程的模块划分有什么不同？
  • 时钟域、电压域、复用度、团队边界这四条判据各自怎么操作、冲突时谁优先？
  • 一个 MCU 级 SoC 按这四条判据切出来长什么样？
  • 为什么「一个 Verilog 文件一个模块」「按文件目录划分」是最常见的反例？

一、模块划分划的不是代码，是边界 ​

很多从软件转过来的工程师会把「模块划分」理解成「把代码拆成几个文件/几个 class」。在 SoC 里这只对了一小半。SoC 的模块边界一旦画下去，同时决定了四件物理与工程事实：

SoC 模块边界同时锁定的四件事

读这张卡抓住一句话：模块边界是时序、功耗、物理、工程四条线的共同切点。所以划分的第一条纪律是——边界一经冻结就不能随代码重构随便动，动一次边界，验证环境、约束文件、UPF、后端布局全部跟着返工。这也是为什么划分发生在架构阶段，而不是 RTL 写到一半再说。

软件里重构一个模块边界代价是几小时编译；芯片里改一次边界，代价是验证回归重跑、网表重做、时序重签，按周计。这个数量级差异决定了 SoC 划分必须「先想清楚再动手」。

二、判据一：时钟域——异步边界必须落在模块边界上 ​

第一条、也是优先级最高的判据：一个模块内部只用一个时钟（及其派生门控时钟），跨时钟域的信号只能出现在模块边界上。

原因很简单：跨时钟域（CDC，Clock Domain Crossing）信号需要专门的同步器（双触发器同步、异步 FIFO、握手协议），这些同步器必须被显式设计、显式验证。如果允许模块内部藏着一个时钟域交叉点，CDC 检查工具和验证计划都会漏掉它——而亚稳态问题在仿真里大概率不暴露， silicon 上偶发死机，是最贵的 bug 类别之一。亚稳态的原理见 建立保持时间与亚稳态。

落地做法：

  • 先列出系统里所有时钟：CPU 主时钟、总线时钟、各外设时钟（UART 波特率时钟、USB 48MHz、RTC 32.768kHz……）；
  • 按时钟把功能聚类，同钟的功能才允许同模块；
  • 凡是必须跨域的通路，把同步器做成边界上的标准件（如异步 FIFO 模块），并在模块接口清单里显式标注「此端口为异步接口」。

时钟域划完之后，复位树、时钟门控策略、时序约束文件（SDC）的骨架就自然长出来了。时钟与复位的基础概念可回看 时钟与复位入门。

三、判据二：电压域与电源岛——能关断的必须能独立成块 ​

第二条判据从低功耗来：凡是要独立电源管理（独立关断、独立调压）的功能，必须划成独立模块。

一颗现代 SoC 不会所有模块永远上电。典型策略：

  • 常开域（always-on）：RTC、唤醒逻辑、电源管理单元本身，常供电，用极低功耗设计；
  • 可关断域：GPU、视频编解码、ISP 等大引擎，不用时整片断电（power gating）；
  • 动态调压域：CPU 集群按负载调压调频（DVFS），独立供电轨。

这些「电源岛」的边界必须和模块边界对齐——电源岛的开关、隔离单元（isolation cell）、电平转换器（level shifter）都插在边界上。如果一个模块一半在常开域、一半在可关断域，物理上无法实现干净关断。电源意图用 UPF（Unified Power Format）描述，按模块层次书写，细节见 低功耗设计与 UPF。

电压域与时钟域经常正交：同一个电压域里可以有多个时钟，同一个时钟也可以跨电压域（配 level shifter）。划分时两条判据都要过一遍，取并集切出的块才是最终边界。

四、判据三：复用度——买的 IP 和自研的模块分开管 ​

第三条判据从工程资产来：按「复用粒度」切模块，让可复用的部分自成边界。

一颗 SoC 的模块按来源大致分三类：

来源例子对边界的要求
外购/授权 IPCPU 核、DDR 控制器、USB 控制器接口是固定的（AMBA 等），边界被 IP 供应商预先定义，顺着用，不要拆穿它
公司级平台 IP自研总线、DMA、中断控制器跨项目复用，接口冻结，按平台规范成块
本项目的定制逻辑专用加速器、胶合逻辑自由度最大，按前两条判据切

外购 IP 的接口协议（如 AMBA AHB/APB/AXI）天然就是模块边界——这也是为什么 SoC 架构图看起来总是「一条总线挂一圈 IP」的菊花状，总线协议把模块间的契约标准化了。协议入门见 AMBA 总线入门、片上总线，IP 的概念见 IP 核是什么。

复用判据的实践含义：自研部分切模块时，问自己「这块逻辑下一个项目还会用吗」——会的，就按通用接口标准包成独立 IP；不会的，边界可以按本项目时序/功耗最优来切，不必强求通用。

五、判据四：团队边界——一个模块一个负责人 ​

最后一条是组织判据，也是最容易被技术人忽视、却经常最终决定划分方案的一条：模块粒度要对齐团队分工，一个模块一个明确负责人，模块间接口就是人与人之间的契约。

经验法则：一个 RTL 工程师能有效负责的规模大约是几万到十几万门级别的模块；模块再大，内部要再分子模块并让同一人统管；模块间接口文档（端口、时序、寄存器映射）就是两个团队之间的合同，改接口要走正式的变更流程。寄存器映射的组织方式见 寄存器映射入门。

这条判据还解释了一个现象：两家公司的同类产品，SoC 模块划分经常长得不一样——因为划分方案里沉淀了各自的 IP 资产和团队结构，没有唯一的「标准答案」。

六、实例：一个 MCU 级 SoC 按四条判据切出来 ​

把四条判据套在一个典型的 Cortex-M 级 MCU SoC 上：

chip-design/intermediate/soc-module-partition-principles.md D2 示意图

读这张图抓住四条判据是怎么落上去的：时钟域把图切成了 fast / periph / aon 三大块，所有跨域通路都收敛到「AHB2APB 桥」和 PMU 控制这两个显式边界上；电压域让 aon（绿色，常开域）和 analog（橙色，模拟独立供电轨）独立成块，主域可被 PMU 整体门控；复用度体现在 CPU、DMA、总线矩阵是外购或平台 IP，边界顺着 AMBA 接口走；团队边界上，每个 APB 外设（UART/SPI/定时器）都是标准粒度的小模块，一个人或一个小型任务就能认领，总线与系统集成由架构组负责。

注意一个细节：PLL 和 ADC 虽然规模很小，也独立成块——因为模拟电路的供电、版图、验证流程和数字完全不同，这是电压域/工艺判据压过了「规模小可以合并」的直觉。

七、反例：按 Verilog 文件划分模块 ​

最后说最常见的错误做法：模块边界跟着文件走——一个 .v 文件就是一个模块，文件怎么目录化，模块就怎么分。

为什么是反例，对照四条判据看：

  • 文件是代码组织的维度，不承担任何时序/功耗/物理语义。一个文件里混两个时钟域，CDC 检查全漏；
  • 按文件切出来的「模块」往往没有定义良好的接口——信号随便跨文件拉线，模块间契约不存在，换人维护即灾难；
  • 验证无法按文件切 testbench，覆盖率、回归都没法归属；
  • 综合与后端拿到的是一堆无层次的平铺逻辑，层次化时序签核、增量编译全部失效。

正确的方向恰好相反：先按四条判据定模块架构，再决定每个模块的 RTL 拆成几个文件。文件服务于模块，模块服务于架构。一个模块拆多个文件（数据通路、控制、寄存器各一文件）完全正常；反过来一个文件塞多个模块、或模块边界与架构图对不上，就是坏味道。

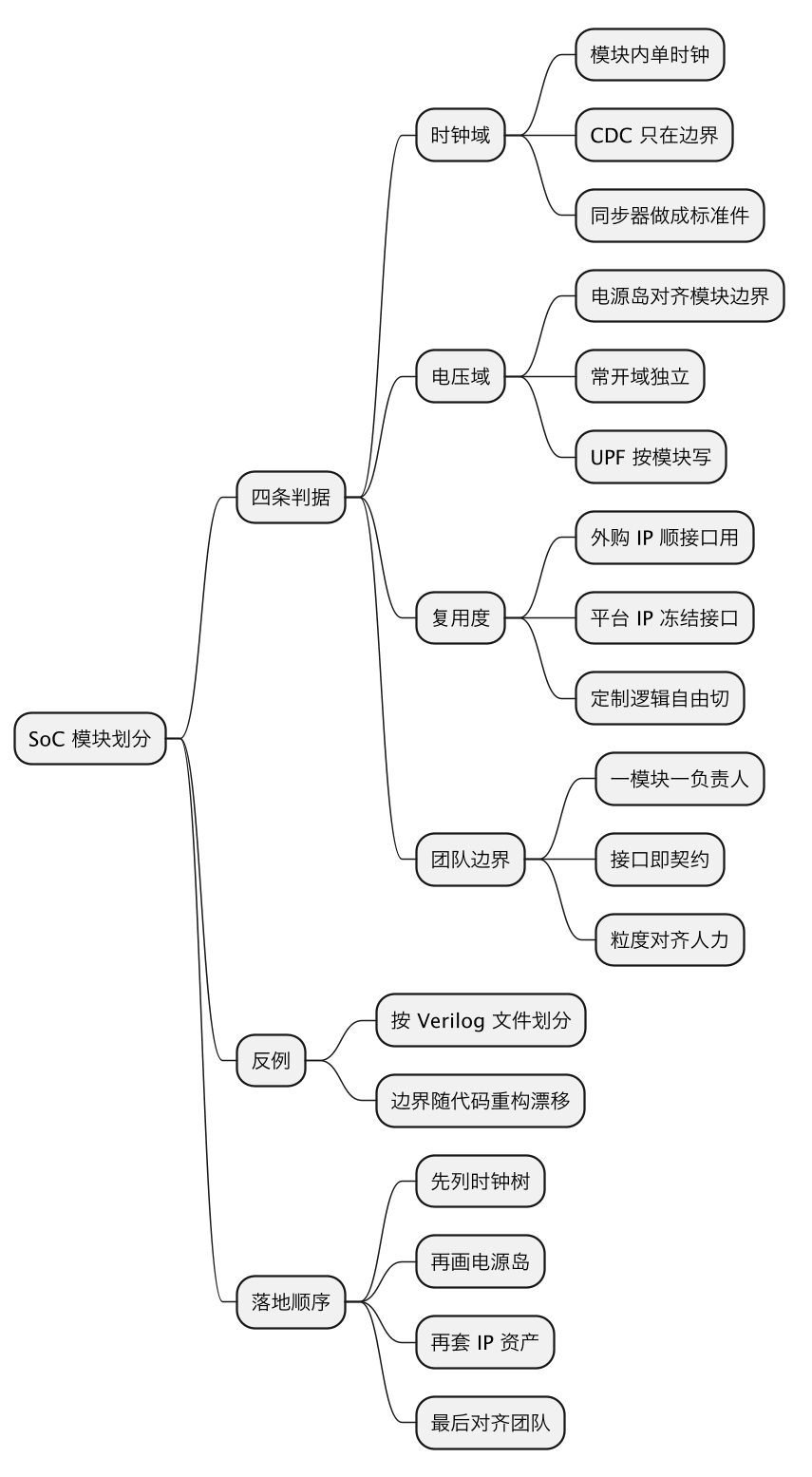

用一张思维导图收拢全篇的判据体系：

SoC 模块划分原则：时钟域、电压域、复用度、团队边界四条判据怎么落地 示意图（第 2 张）

这张导图同时给出了推荐的落地顺序：时钟树优先（时序正确性是底线，不可妥协），电源岛次之（物理可实现性约束），IP 资产与团队分工最后对齐（工程效率约束）。四条判据冲突时，大体按这个顺序让路。

这一篇在知识体系里的位置 ​

一句话总结 ​

一句话总结：SoC 模块划分划的不是代码而是时序、功耗、物理、工程四条线的共同边界，四条判据按优先级落地——时钟域（模块内单时钟、CDC 只在边界、同步器标准化）、电压域（电源岛对齐模块边界、常开域独立、UPF 按模块书写）、复用度（外购与平台 IP 顺标准接口用、定制逻辑自由切）、团队边界（一个模块一个负责人、接口即契约）；冲突时时钟优先、电源次之、资产与人力最后对齐，而「按 Verilog 文件划分」是最典型的反例——文件服务于模块，模块服务于架构，顺序不能反。
