功耗预算实战示例：从「用三年」倒推每一微安
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 44 篇，也是入门收官的实战篇。前面 43 篇讲了器件、架构、流程、测量、趋势；这一篇把它们用在一个工程师最常接到的任务上：产品经理说「这颗纽扣电池要撑三年」，你怎么把这句话变成每个模块的电流指标、再变成可验收的预算表？我们用一个贯穿全文的虚拟项目完整走一遍。系统地图见低功耗导读。
项目设定
- 产品：室内环境传感器节点（温湿度+按键），一颗 CR2477 纽扣电池供电；
- 功能：每 10s 采样一次温湿度；每 60s 攒批后 BLE 广播上报一次；任意时刻按键可唤醒；
- 寿命目标：≥3 年；工作温度 0~40°C；
- 待选硬件（数据按常见低功耗器件手册量级取，仅教学）：MCU 跑 1MHz 时 active 1.2mA、deep sleep（RAM retention+RTC）1.2µA；温湿度传感器转换中 210µA、待机 0.1µA；BLE 芯片发射平均 6mA（0dBm）、睡眠 0.9µA；LDO 静态电流 Iq 0.6µA。
第一步：从寿命倒推总平均电流预算
CR2477 标称容量约 1,000mAh，但工程上不能用满：
- 自放电与日历衰减、低温容量缩水、电池电压跌到截止电压前的可用比例，合计打八折，取有效 800mAh；
- 3 年 = 3×365×24 = 26,280 小时；
- 允许的平均电流 = 800mAh ÷ 26,280h ≈ 30.4µA。
这就是总预算。再预留约 20% 给板级漏电、离散性和后期功能膨胀，工程内部分配目标 ≈ 24µA。注意：能量与功率讲过的口径在这里体现为——电池按容量（电荷量）卖，寿命由时间平均电流决定，峰值本身不直接耗寿命，但峰值的积分和它引发的电池压降会。
第二步：把每个事件折成平均电流
预算表的核心公式只有一个：事件平均电流 = 事件电流 × 事件时长占空比；常驻电流直接全时计入。先按功能需求列首版时间线：
| 项目 | 电流 | 单次时长/频率 | 占空比 | 折合平均电流 |
|---|---|---|---|---|
| MCU active（采样+打包） | 1.2mA | 5ms / 10s | 0.0005 | 0.60µA |
| 传感器转换 | 210µA | 2ms / 10s | 0.0002 | 0.042µA |
| 传感器待机 | 0.1µA | 常驻 | 1 | 0.10µA |
| BLE 发射（广播+连接） | 6mA | 3ms / 60s | 0.00005 | 0.30µA |
| BLE 睡眠 | 0.9µA | 常驻 | 1 | 0.90µA |
| MCU deep sleep（retention+RTC） | 1.2µA | 常驻 | 1 | 1.20µA |
| LDO Iq | 0.6µA | 常驻 | 1 | 0.60µA |
| 板级漏电/上拉（估） | 0.5µA | 常驻 | 1 | 0.50µA |
合计 ≈ 4.24µA——看起来远低于 24µA？先别高兴，这里埋了新手最常犯的错误，下一步专门拆。
第三步：把「看不见的固定开销」补回来
上表只算了理想波形，真实 BLE 栈和系统有大量固定成本被漏掉：
- BLE 不是发完就睡：每次广播事件有前置的晶振起振、射频预热、协议栈在主 MCU 上的运行（保守按每次事件附加 MCU active 10ms、BLE 接收窗 2ms@3mA）：60s 一次折合 (1.2mA×10ms+3mA×2ms)/60s = 0.30µA。
- RTC/看门狗/ brown-out 等常规模拟：低功耗 MCU 数据手册的 1.2µA 通常只覆盖特定配置；开着 BOR、多个定时器、LDO 高模式时常涨到 2~3µA，按 2.2µA 重列（多 1.0µA）。
- 按键检测上拉/分压：若用 100kΩ 电阻对 3V 常耗 30µA——一项就能打死全部预算。必须改成按键一端接地、内部上拉仅在睡眠前短暂使能，或用专用低功耗按键 IC（修正为 0.1µA）。
- 传感器供电直挂电池：待机 0.1µA 尚可，但若选了待机几 µA 的型号，必须加负载开关（见外设功耗），不用时断电。
- 制造公差与温度：40°C 下漏电/Iq 普遍翻倍，最差角预算要单列。
- 电池有效容量随平均电流变化：纽扣电池在持续小电流下容量较好，但若系统频繁脉冲抽取，有效容量还会再降；且脉冲瞬间电池内阻+接触电阻会造成压降（见实测篇的 shunt 与电压跌落讨论），可能触发 BOR 复位——要在储能电容（10~47µF）上验证。
重算后典型角约 5.8µA、最差角（高温+公差）约 9µA，仍在 24µA 目标内——这个设计的能效瓶颈不在「干活」，而在睡眠和外设选型，这是占空比类产品的普遍规律（参见 MCU 低功耗的睡眠电流主导论断）。
第四步：反向验算寿命与最差角
把最终预算代入寿命方程复核：
- 典型角平均 ≈ 5.8µA → 800mAh÷0.0058mA ≈ 137,931h ≈ 15.7 年（远超标，说明这个功能负载对 CR2477 其实轻松；真实产品此时常会被追加功能——更频繁上报、屏幕、更大电池缩成本——预算表正是谈判依据）；
- 最差角（高温漏电×2、公差、上拉修正后）按 9µA → 约 10 年，仍满足；
- 做一个更激进版本的假设：若 BLE 每分钟还要维持一次连接事件（接收窗口大增）、并增加每秒采样，重算可能跳到 35~50µA——此时 800mAh 只够 1.8~2.6 年，不达标，必须改功能或换电池，这就是预算表在项目早期拦住架构返工的价值。
峰值校验：BLE 6mA 脉冲下，纽扣电池内阻+走线+保险电阻合计若 150Ω，压降达 0.9V，可能从 3.0V 跌到 2.1V 触发 BOR。对策：并 22~47µF 储能电容提供瞬态电流（电容提供 Q=CΔV：47µF×0.3V=14µC，对 6mA×3ms=18µC 的脉冲勉强，需要实测微调），或在发射瞬间软件先把其他负载暂停。平均电流过了但峰值复位，是电池类产品极常见的首发问题。
第五步：预算表怎么写成团队契约
一张能落地的功耗预算表至少包含这些列：
| 列 | 内容 |
|---|---|
| 模块/模式 | 如 MCU sleep(retention)、BLE TX |
| 典型值/最差值 | 引用数据手册页码与测试条件（电压、温度、频率） |
| 触发频率与时长 | residency/占空比假设，注明由谁保证（固件/OS） |
| 折合平均电流 | 公式可追溯，别只填结论 |
| 责任方 | 芯片/板级/固件/系统，超标时知道找谁 |
| 验收方式 | 实测点、电流探头量程、统计窗口（见功耗怎么测） |
配套纪律：
- 预算评审与功能评审同步冻结，功能增删必须重算预算行；
- 区分典型角（25°C、新电池）与保证角（高温、老化、低电量），规格承诺基于保证角；
- residency 假设要变成固件里可读的计数器（各低功耗态驻留时间、发射次数），实测对账（方法见功耗异常排查）；
- 硅前用 DPA/emulator 对芯片侧行项给早期数字，板级行项（漏电、上拉）只能靠经验和实测。
第六步：预算超标时的砍价顺序
当真要从 50µA 砍到 24µA，按「性价比」排序（综合低功耗手段全景）：
- 杀常驻漏电（收益线性、无功能代价）：换低 Iq LDO、加负载开关掐传感器待机、审查每一颗上拉/分压——本例中一个电阻就能差 30µA；
- 拉长事件周期/合并事务：上报间隔翻倍直接砍半事件能量，代价是数据新鲜度，产品决策；
- 加深睡眠档：retention 范围缩到最小、关 BOR/模拟模块、停 PLL（代价见各模式分析待机睡眠模式）；
- 降频降压跑活动态：活动占空比低时收益小（本例 MCU 干活只贡献 0.6µA），别在这浪费时间——先砍大头是预算工程的第一直觉；
- 换电池/换能量来源：规格实在放不下时升级到 CR123/AA，容量可达数倍；或评估能量采集（见能量采集入门）。
七、硅前预算与硅后对账：数字从哪来
预算表里每行数字在项目不同阶段由不同来源填，理解成熟度曲线才能正确使用它们：
| 阶段 | 芯片侧数字来源 | 可信度 | 用法 |
|---|---|---|---|
| 架构/投标 | 上代芯片实测、供应商参考、电子表格模型 | ±50% | 定电池容量和功能边界 |
| RTL 冻结 | 综合功耗估算+向量翻转率（低功耗 RTL验收报告） | ±30% | 冻结睡眠态配置和门控目标 |
| 门级/物理 | 门级 DPA（DPA）、带 SPEF 的签核分析 | ±15% | 确认硅内各模式电流 |
| 长软件场景 | emulator 活动率回注（仿真器功耗） | 趋势可信 | residency 设计、固件策略 |
| EVB/回片 | 电源分析仪实测（功耗怎么测） | 金标准 | 预算表逐行签收 |
经验：板级漏电、外设待机、Iq 这三行在硅前几乎无法精确预测，预算阶段应给保守上限；芯片数字反而通常是最早收敛的。
八、一个简化预算模板（可直接改用）
项目：____ 电池：____ 标称 ____ mAh / 有效系数 ____ / 有效容量 ____ mAh
目标寿命：____ 年（____ h）→ 平均电流预算 Iavg = ____ µA；内部目标（×0.8）：____ µA
| 模块·模式 | I典型 | I最差(高温/老化) | 时长/频率 | 占空比 | 平均电流(典型) | 平均电流(最差) | 责任方 | 验收来源 |
|-----------|-------|-----------------|-----------|--------|----------------|----------------|--------|----------|
| | | | | | | | | |
合计（典型/最差）：________
峰值事件校验：Ipeak=____，回路电阻=____，ΔV=____ vs BOR/截止电压裕量 ____
结论：□ 达标 □ 需优化，超支行：________，砍价措施：________填表纪律：所有数字带单位和条件；公式格保留（=I*duty），禁止只填结论；每次硬件/固件里程碑复测重签。
九、这个例子的变奏
同一套方法换场景时只改三类参数：
- 可充电设备（手表/耳机）：容量换成「日均耗电预算」=电池容量/期望充电周期，峰值校验加上充电热限制；
- 手机级产品：预算按场景拆（待机、亮屏、视频、游戏、通话），每行是组件功耗×场景 residency，汇总出小时续航，residency 假设来自真实用户日志而非想象（方法见 CPU 电源管理）；
- 市电设备/数据中心：电流预算变成功率预算并沿供电链乘效率、乘 PUE（见数据中心功耗）；
- 无电池设备：容量换成日均采集能量，约束变成能量中性（见能量采集入门）。
预算思维的内核不变：从一个硬约束（寿命/充电周期/供电配额/日采集量）出发，把总预算分到可负责的最小单元，再用实测闭环。
- 直接拿标称容量除电流：不扣自放电、低温、截止电压，寿命估算虚高 20%~40%。
- 只算平均不算峰值：电池内阻压降导致复位；脉冲负载容量折减也被忽略。
- 手册最小值当典型值：数据手册常给「所有外设关闭」的精选配置，实际工程配置要自己实测。
- 占空比算错 1000 倍：ms/s、µA/mA 混用是预算表最高发算术事故，公式列必须保留单位。
- 预算写完锁进抽屉：不与实测对照、不随功能更新的预算表没有任何约束力；每次大版本都应复测平均电流并对账。
- 漏算软件栈成本：协议栈、RTOS tick、日志打印（尤其是串口）常带来没写进预算的毫安级脉冲；UART 打日志在 bring-up 后必须默认关闭或降频，这是实测超预算的高频原因。
- 只在常温验证：低温下电池内阻升高数倍、容量缩水，峰值复位和寿命缩短都先在低温暴露；验收必须覆盖规格温度端点。
十、预算瀑布图：把推导链画出来

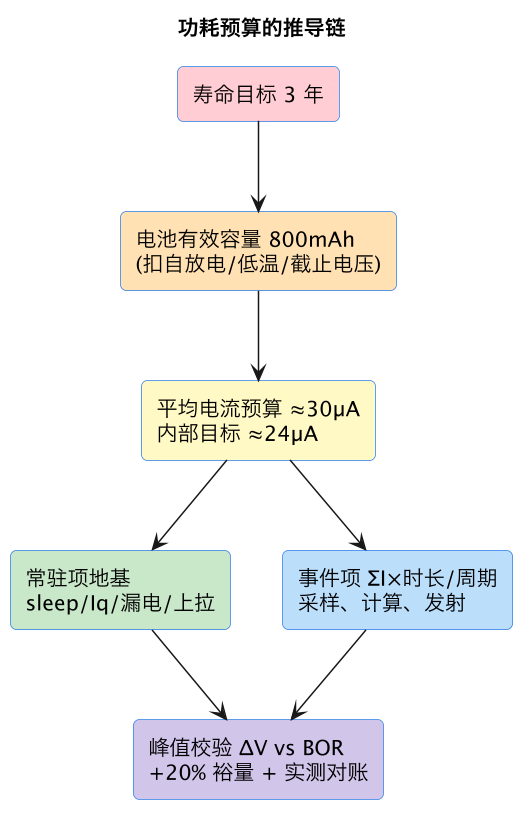

建议把这张图放在预算文档首页：让每个填数字的人都看得见自己那一行与「三年寿命」之间的推导关系，评审时也能快速区分争议发生在假设层（容量折损、占空比）还是测量层（峰值、温度）。
- 上游/总纲：低功耗手段全景给措施，MCU 低功耗给模式，能量与功率给口径。
- 本片：把全套概念装进一张从寿命倒推、可验收、可砍价的预算表。
- 下游：实测用功耗怎么测，超支排查用功耗异常排查；系统级架构背景见 SoC 电源架构。
结语：入门 45 篇的收束
从什么是功耗的 ½CV²f 出发，这个入门系列一路走过翻转率与漏电、时钟门控与 DVFS、电源域与 UPF、保持隔离与电平转换、IR-drop 与电源网格、测量与排查、FPGA/DPA/emulator、存储器/时钟树/毛刺/外设、验证与格式，直到趋势、数据中心、能量采集和这份预算实战。功耗预算表就是所有这些知识的汇流点：它一端写着产品承诺（用三年），另一端逼着每个人——架构、RTL、物理、固件、板级、测试——对自己那一行数字负责。低功耗工程的本质，从来不是某个省电神技，而是把一笔谁也赖不掉的能量账，从第一天就算清楚。
一句话收口：续航不是测出来的惊喜，而是算出来的工程——先从寿命倒推微安，再把微安分到每个模块、每种状态、每个责任方，最后用实测和 residency 数字逐行签收。
总结
