低功耗设计与验证（Low-Power）领域导读
电池设备拼续航、数据中心拼电费、先进工艺拼漏电——功耗早就不是「流片后量一量」的收尾环节，而是从架构划分一路贯穿到签核的主线。本域把低功耗设计（怎么让芯片不耗电）和低功耗验证 / 动态功耗分析（怎么量准、怎么证明省电没引入 bug）收拢成一条线。
本域属于「集成电路大类」，与 芯片设计、数字芯片验证、EDA、FPGA 与原型验证 共同构成四个领域视角，按入门 / 进阶 / 专家三层组织。动态功耗分析 DPA 不是与本域平级的另一摊，而是本域「怎么量」这一环的专题深化；低功耗设计与 UPF、功耗与电源完整性 是两篇综合性枢纽文章，在下方对应层级归组并交叉引用。
一句话领域定位
低功耗 = 设计时让芯片不耗电（省）+ 验证时量得准（量）+ 签核时兜得住物理后果（兜）。本域的全部技术都可以挂到这三个字上。
为什么功耗在今天如此致命？三股力量把它从「加分项」逼成了「生死线」：
- 移动与 IoT：电池能量密度每年只提升几个百分点，而算力需求指数上升，续航直接决定产品体验，手表、耳机、植入式医疗还要在微瓦级长期待机。
- 数据中心：电费已是 TCO（总拥有成本）的大头，一座超算中心的功耗以兆瓦计，「每瓦性能」取代峰值性能成为采购指标，供电与散热甚至先于芯片成为设计约束。
- 先进工艺漏电：晶体管越做越小、阈值电压越低，关不掉的漏电在 28nm 以下占比飙升，让「不工作就不耗电」的老直觉彻底失效。
这三股力量分别对应后面要讲的两笔功耗账、一条省—量—兜主线。

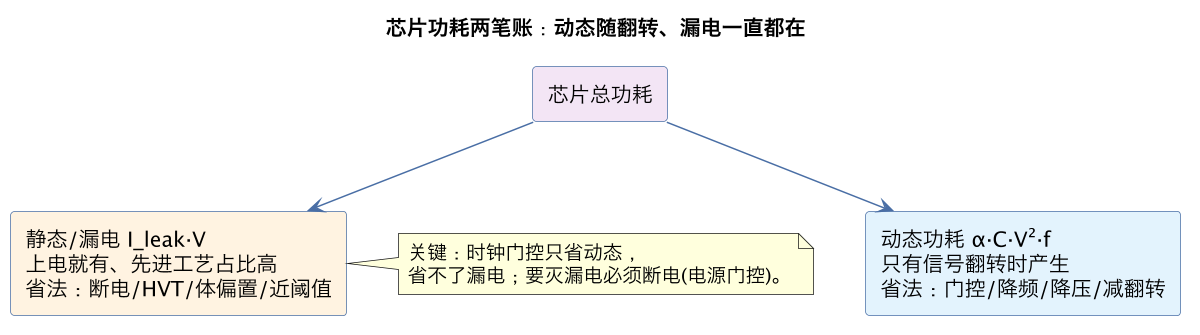

心智模型一：功耗两笔账，省法完全不同
芯片功耗不是一回事，而是性质完全不同的两笔，混为一谈就会用错省电手段：
| 账目 | 公式 | 随什么变 | 主要省法 |
|---|---|---|---|
| 动态功耗 | Pdyn = α · C · V² · f | 翻转率 α、电容 C、电压 V（平方项）、频率 f | 降压（收益最大）、降频、时钟门控、减少无效翻转 |
| 静态/漏电 | Pleak = Ileak · V | 工艺、温度、阈值电压 | 电源门控断电、HVT 高阈值单元、体偏置、近阈值 |
两个必须建立的直觉：① 电压是平方项，降压是杠杆最大的省电手段（这就是 DVFS / 多电压域的根本动机——电压砍一半，动态功耗理论上降到四分之一）；② 先进工艺漏电占比飙升，所以越先进的节点越要靠电源门控「不用就彻底断电」，时钟门控只能省动态功耗、断电才能省漏电。

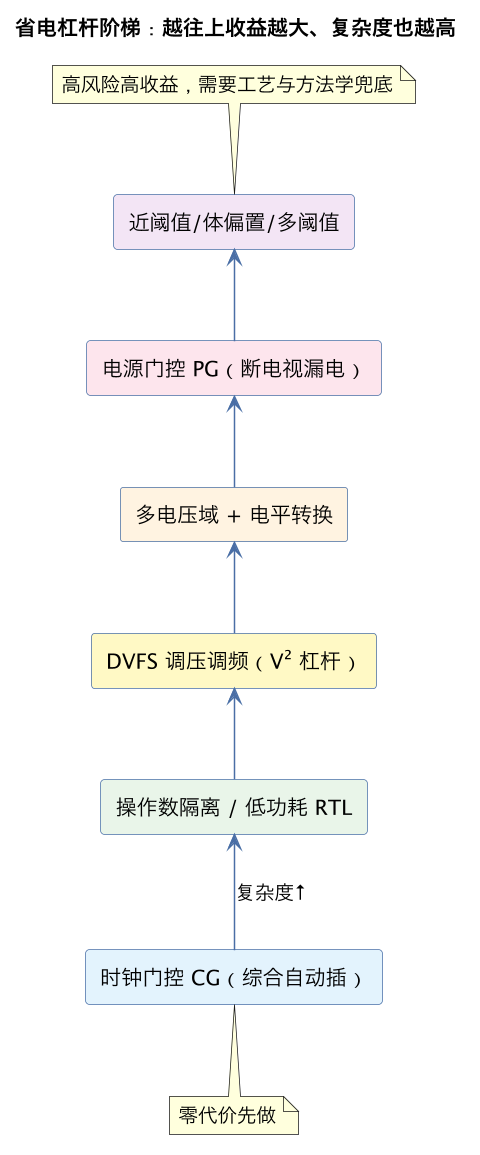

心智模型二：省电杠杆，按「收益—代价」排序
低功耗手段不是并列清单，而是一条性价比递减、复杂度递增的阶梯。专业团队的纪律是：绝不一上来就搞电源门控，而是从零代价的手段做起，每上一级都要算账。
| 手段 | 省哪笔账 | 收益 | 代价 / 复杂度 |
|---|---|---|---|
| 时钟门控 CG | 动态 | 中、实现最成熟 | 低，综合可自动插 ICG |
| 操作数隔离 / 低功耗 RTL | 动态 | 小～中 | 低，编码习惯 |
| DVFS 调压调频 | 动态（V² 收益大） | 大 | 中，要档位/调频序列、软件协同 |
| 多电压域 + 电平转换 | 动态+部分漏电 | 大 | 高，要 UPF、隔离/保持、电源序 |
| 电源门控 PG | 漏电（断电） | 很大 | 高，上下电序列、保持/隔离、涌流 di/dt |
| 近阈值 / 体偏置 / 多阈值 | 漏电 | 大但工艺相关 | 很高，性能波动、库与方法学支持 |
判据：先做零代价的（时钟门控、RTL 减少翻转），再做电压相关的（DVFS），最后才动需要电源管理架构与 UPF 的（多电压域、电源门控）。每上一级都要回答「省的电值不值引入的验证成本与上下电延迟」。一个真实模块断电再上电可能要几百上千个时钟周期，频繁开关反而更费——省电从来不是纯硬件优化，是软硬件协同的系统决策。

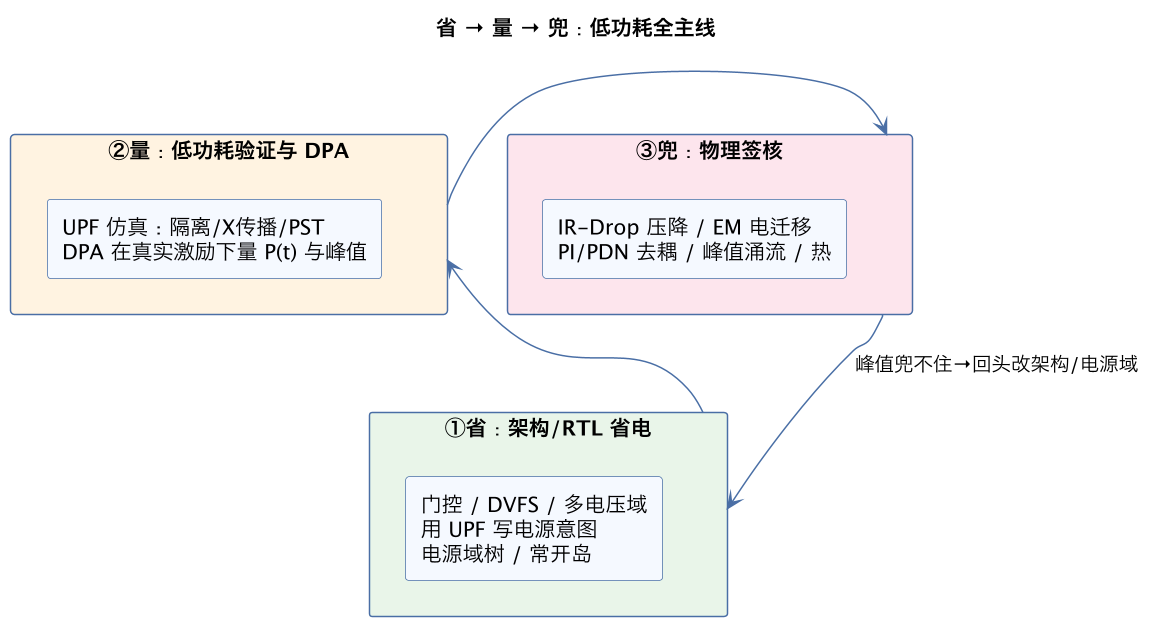

心智模型三：一条主线——省、量、兜
低功耗最容易被误解成「选几个省电技巧」。实际上它是一条设计、验证、物理三方接力的闭环，缺任何一环都会翻车：省得再狠，量不准就是自欺；量出峰值兜不住，芯片就会因压降失效。
- 省：见 低功耗设计与 UPF，手段在入门/进阶层；
- 量：UPF 仿真证明「省电没把功能弄坏」，DPA 在真实激励下量出 P(t) 与峰值；
- 兜：量出的峰值/涌流必须在电源网络上兜得住，见 功耗与电源完整性 的 IR-Drop / EM / PI。
UPF 是这条主线的「通用语言」：它把「哪些域、什么时候断电、断电时信号怎么隔离、寄存器怎么保持」写成与 RTL 分离的电源意图（power intent），让设计、验证、实现三方用同一份描述——改电源策略不用动 RTL，验证和后端也不会各说各话。

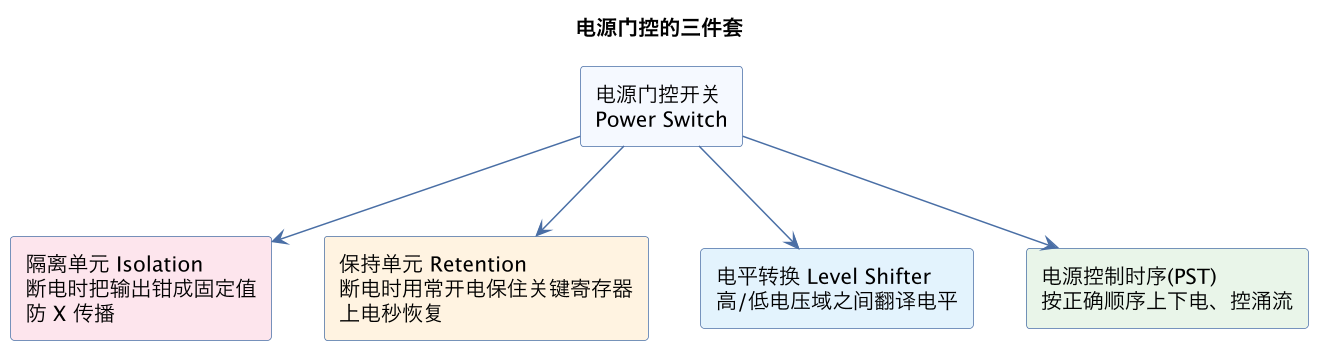

为什么电源门控必须配套「隔离 + 保持 + 电源序」
断电不是把电源一拉那么简单，否则输出悬空（X）会把相邻模块带崩、寄存器数据丢失、上电瞬间电流冲击过大。这三件套是进阶层的核心：
任何一个单元配错或电源序写错，普通功能仿真往往看不出来，必须靠 UPF 低功耗仿真才能抓到——这正是「省电」会反向制造功能验证负担的典型例子。
深入：把「省电」放到系统与工艺两个尺度上看
理解了器件与电路层面的手段，还要把镜头拉远到系统能效、推进到先进工艺漏电，低功耗的全景才完整。

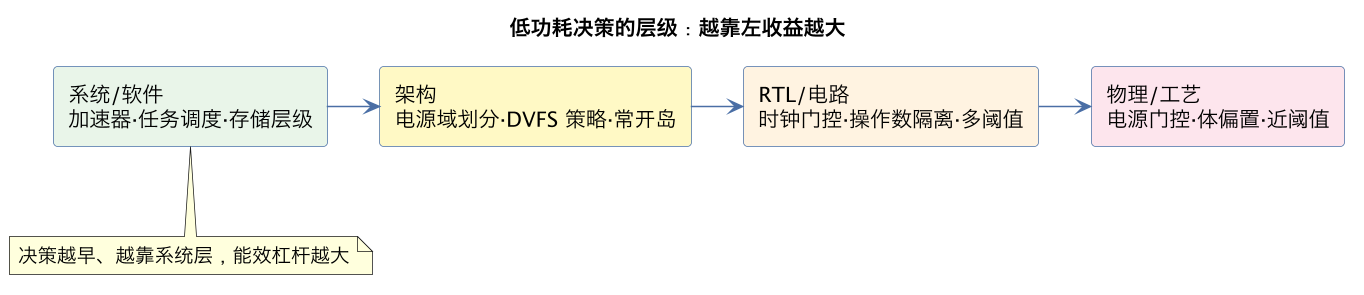

系统能效：真正的大头往往不在 RTL
一个反直觉但极其重要的事实：越是复杂的系统，架构级与软件级决策省下的电，越多于门级抠门。同一段视频解码，用专用硬件加速器跑可能比让 CPU 用通用指令跑省一个数量级的电——专用电路用一次访存、一次并行运算完成的事，通用核要经历取指、译码、多级缓存访问。所以现代手机 SoC 里塞满了 ISP、NPU、视频编解码、音频 DSP 等加速器，本质是用面积换能效。再往上，软件的影响同样关键：批量处理让模块能长时间深睡、避免周期性「唤醒—干活—睡去」的乒乓、合理使用 DVFS 档位、把数据放在离计算更近的存储（减少昂贵的 DRAM 访问，DRAM 往往是整机功耗大头）——这些策略带来的收益，常超过任何一项 RTL 时钟门控技巧。判断一个团队低功耗成不成熟，先看它是在系统层做能耗预算与场景建模，还是只在网表阶段看功耗报告。
能量 vs 功率：别只盯瞬时功耗
功率（Power，W）是瞬时消耗率，能量（Energy，J）是功率对时间的积分。 省电目标不同，手段甚至相反：电池设备关心的是完成一个任务的总能量（可以慢点做完赶紧睡）；而供电与散热设计关心的是峰值功率与持续功率（决定 PMIC、封装和热设计）。有时降频反而省能量（电压随频率降低、V² 收益），有时快速跑完进入深睡才省（漏电不为零，拖得越久漏电累计越多）。这个「race-to-idle（冲刺后休眠）vs 慢速恒速」的权衡，是 DVFS 调度算法的核心命题，必须结合动态功耗与漏电的相对占比来定。
先进工艺的漏电困局与对策
工艺缩小带来密度和速度红利，却让漏电急剧恶化：阈值电压随电源电压同步降低以保证速度，导致晶体管关断时漏电流指数上升。温度升高还会进一步放大漏电，形成「漏电发热→更热→漏电更大」的正反馈风险。对策分几类：
- 多阈值库（HVT/RVT/LVT）：同一工艺提供高/中/低阈值单元。HVT 慢但漏电极小，放在非关键路径；LVT 快但漏电大，只在关键路径点用。综合工具按时序裕量自动混搭，是先进节点最常用的漏电优化。
- 电源门控（power gating）：把整块逻辑的电源彻底切断，是唯一能把漏电降到近零的手段，但要付上下电延迟、保持/隔离、涌流控制的代价（见三件套图）。
- 体偏置（body bias）：通过衬底电压动态调节阈值——需要性能时降低阈值（FBB），待机时提高阈值压漏电（RBB），在 FD-SOI 等工艺上尤其有效。
- 近阈值/亚阈值计算：把电源电压压到接近甚至低于晶体管阈值电压，能效极高但速度慢、对工艺偏差极敏感，适合能量采集类超低功耗场景。
功耗预算与四级对账
严肃项目在架构阶段就会做功耗预算（power budget）：把整机允许的功耗（受电池/电源/散热约束）逐层切分到每个模块、每个工作场景，形成可对账的数字表。随着设计成熟，预算要和四级估计反复对账：架构级电子表格/模型 → RTL 估算 → 门级签核（网表+SAIF）→ 硅上实测。每一级都可能与上一级偏差，团队要解释差异、回标模型，这和 DPA 的「预算→实测→回标」闭环是同一件事的两面（见 DPA 专题）。没有预算和对账，低功耗就退化成「报告出来再看」，那时木已成舟，往往只能靠降频缩水来收场。
热：功耗最终都会变成热量
功耗的终点是热，而高温会反噬芯片的一切：漏电流随温度指数上升（热漏电正反馈）、互连线电阻增大加剧 IR-Drop、关键路径延迟变大导致时序违例、长期高温还触发老化机制（NBTI/HCI、电迁移）缩短寿命。因此移动设备的「持续性能」往往不是由峰值频率决定，而是由**散热包络（thermal envelope）**决定——手机跑分初段满血、几分钟后降频，就是触到了温度墙。数据中心还要算 PUE（电源使用效率）和散热本身的能耗。工程上用芯片-封装-系统的联合热仿真找热点（hotspot），配合温度传感器、热关断、动态热管理（DTM，类似温度驱动的 DVFS）形成闭环。低功耗、电源完整性、热设计本质是同一条物理链上的三个视角：电从电源网络送来（PI/IR-Drop）、在晶体管里变成功耗（P）、再以热的形式要散出去（thermal），任何一环超出预算，前面两环做得再好也无法兑现标称性能。这也是为什么先进封装（2.5D/3D、Chiplet）在提升集成度的同时，把散热和供电推成了头号难题。
三层阅读路径
| 层级 | 你将获得 | 代表内容 |
|---|---|---|
| 入门 | 建立功耗直觉与词汇表：功耗从哪来、为什么降压最省、时钟/电源门控是什么、UPF/SAIF/VCD 各是什么 | 功耗来源、DVFS 直觉、电源域、PMIC、IR-Drop 直觉、DPA 是什么 |
| 进阶 | 单项低功耗技术能上手：写 UPF、做时钟/电源门控、跑功耗分析与低功耗仿真、板级实测 | UPF 编写、隔离/保持/电平转换、IR-Drop/EM 分析、DPA 采集流程、功耗调试 |
| 专家 | 跨环节深水区与方法学：UPF 电源状态表、Emulator/FPGA DPA 签核、电源完整性、功耗-热协同、功耗签核作战室 | UPF PST、Emulator DPA、PI/PDN、低功耗 UVM、近阈值/体偏置、能效方法学 |
下面三张表是各层的知识地图：它告诉你这个层级要掌握哪些议题、议题之间是什么顺序；带链接的篇目可以直接点进去读。
入门（beginner）
入门层解决三件事：功耗从哪来、有哪些省电手段、低功耗流程里的名词各是什么。
| 板块 | 你会学到的议题 |
|---|---|
| 功耗的物理来源 | 为什么芯片要拼低功耗；动态功耗 P=αCV²f 与静态漏电；动态 vs 静态；能量与功率；漏电与工艺 |
| 省电的第一直觉 | 电压与频率（V/F 曲线）；时钟门控；电源门控；动态调压调频 DVFS；毛刺与无效翻转；低功耗手段全景 |
| 电源域与单元 | 电源域是什么；保持与隔离；电平转换；待机/睡眠等省电模式；SoC 电源架构；电源管理芯片 PMIC |
| 系统侧电源管理 | MCU 低功耗；CPU 的 C/P-state；外设功耗；数据中心功耗与能效 |
| 分析与测量入门 | 功耗分析（设计 vs 验证两条线）；功耗报告怎么读；.lib 功耗模型；翻转率与 SAIF/VCD；IR-Drop 与电源网络直觉；功耗怎么测；FPGA 功耗直觉；动态功耗分析 DPA；仿真器功耗直觉；功耗异常排查 |
| 工程与热 | 电池与能量预算（mAh/Wh、续航倒推）；功耗预算实战示例；功耗与发热、功耗-热耦合（结温/功耗墙）；漏电与工艺；能量 vs 功率；低功耗设计全流程；三种省电模式对比；低功耗 RTL 直觉；能量采集；存储器功耗与时钟树功耗；低功耗验证；UPF 是什么；低功耗格式速查；低功耗趋势；低功耗评审清单；岗位地图与术语速查 |
入门系统篇（按学习顺序，逐步成文）——从问题意识到公式、再到第一个省电手段，建议依次读：
- 00 · 为什么芯片要拼低功耗：电池、散热（功耗墙/暗硅）、数据中心电费三笔硬账，先建立「为什么省」。
- 01 · 功耗从哪来：用一个 CMOS 反相器推出
P=α·C·V²·f，补上短路功耗与静态漏电。 - 02 · 动态功耗 vs 静态功耗：两种「性格」不同的电，为什么时钟门控救不了漏电、待机电流为何是电池设备生命线。
- 03 · 电压与频率的关系：降压为何最省、为何必须配降频，V/F 曲线、Vmin 与 DVFS 的物理底牌。
- 04 · 时钟门控直觉：最该先做的零代价手段，ICG 为什么防毛刺、RTL 怎么写让综合器自动插。
- 05 · 电源门控直觉：长时间深睡把模块彻底断电、连漏电一起省，但要付保持/隔离/唤醒延迟的代价。
- 06 · 动态调压调频 DVFS：手机/CPU 为什么会降频省电，OPP、升降档次序与 race-to-idle。
- 07 · 电源域是什么：一块芯片为什么要分区供电，跨域的电平转换/隔离/保持三件套。
- 08 · UPF 是什么：低功耗意图为什么不写进 RTL，而用 IEEE 1801 单独描述并做 power-aware 仿真。
- 09 · 功耗分析是什么：设计侧「估算」与验证侧「实测（DPA/板级）」两条线怎么配合闭环。
- 10 · 功耗报告怎么读：internal/switching/leakage 三列、层次纵切+类别横切，先核工况再排热点的判读纪律。
- 11 · 能量与功率的区别：焦耳 vs 瓦特，为什么降频未必省能量，race-to-idle 与降档慢做各适合谁。
- 12 · 电池与能量预算：mAh/Wh 换算，从续航目标倒推平均电流/功耗，为什么睡眠电流是低占空比产品生命线。
- 13 · 功耗与发热：电怎么变热、
Tj=Ta+P·θja、功耗墙/TDP/降频与暗硅。 - 14 · 漏电与工艺：亚阈值/栅漏电为什么随先进节点和温度暴涨，HVT/LVT 与电源门控怎么治。
- 15 · 功耗模型是什么：
.lib（Liberty）里的 internal/switching/leakage 数据血统，NLDM/CCS、PVT 角与查表现算。 - 16 · 翻转率是什么：toggle rate 与 activity factor 的换算、SAIF/VCD 怎么来、默认翻转率为什么不能签收。
- 17 · 低功耗手段全景：架构/RTL/门级/物理/系统五层各拧哪个旋钮、杠杆多大、省电决策先后次序。
- 18 · 低功耗设计全流程：架构预算→UPF→低功耗综合→物理→power-aware 验证→MMMC 签核→硅后回校。
- 19 · 保持与隔离直觉：保持寄存器（气球锁存）与隔离单元怎么解决断电后丢状态、信号乱飘。
- 20 · 电平转换直觉：跨电压域直连为什么贯通/过应力，level shifter 与 enable level shifter。
- 21 · 三种省电模式对比：clock gating / power gating / DVFS 省哪笔电、唤醒代价、按空闲时长怎么选。
- 22 · 待机与睡眠模式：sleep/deep-sleep/standby 阶梯、常开岛、唤醒源与 datasheet 多模式电流表。
- 23 · MCU 低功耗入门：事件驱动、唤醒源、DMA/外设自治与低占空比节点的能量账。
- 24 · CPU 电源管理入门：idle/C-state、P-state/cpufreq governor、residency 与调度器造空闲。
- 25 · SoC 电源架构直觉：常开岛/可关域/PMU 如何与 PMIC 配合，上下电序列、唤醒与涌流。
- 26 · PMIC 电源管理芯片：多路 buck/LDO、电源轨、Iq 静态电流、动态调压与上下电时序。
- 27 · IR-Drop 直觉：电源走线电阻让内部电压偏低，静态/动态压降、地弹、decap 与签核。
- 28 · 电源网络直觉：电源环/条/网格/rail/通孔阵列与电迁移，为什么芯片上布满电网。
- 29 · 功耗怎么测：万用表/电流探头/电源分析仪、跨量程与焦耳积分、板级实测纪律。
- 30 · FPGA 功耗直觉：可编程互连与配置 SRAM 的「结构税」、资源利用率和功耗。
- 31 · 动态功耗分析 DPA：真实激励下逐周期功耗曲线，峰值/glitch/软件能效分析。
- 32 · 仿真器功耗直觉：emulator/FPGA 原型如何在流片前跑真实软件、产出活动率。
- 33 · 功耗异常排查直觉：波形对齐状态机、residency 测谎、分层隔离与增量归因。
- 34 · 低功耗 RTL 直觉：写规整使能让综合器推断 ICG、数据门控、存储使能与验收报告。
- 35 · 存储器功耗直觉：SRAM 读/写/保持三笔账、位线预充、休眠 SRAM 与 DRAM 刷新。
- 36 · 时钟树功耗直觉：CTS、偏斜/抖动红线、门控粒度、PLL 开关账与门控覆盖率。
- 37 · 毛刺与无效翻转：组合 glitch 的产生与代价、流水化、operand isolation 与总线空翻。
- 38 · 外设功耗直觉：PHY/射频/DDR/显示为什么比 CPU 费电、外设自治与焦耳每比特。
- 39 · 低功耗验证入门：上下电行为、X 传播、电源状态覆盖、断言与典型 bug 清单。
- 40 · 低功耗格式速查：UPF/CPF、Liberty 功耗属性、SAIF/VCD、SPEF/SDF 一次理清。
- 41 · 低功耗趋势：暗硅与每瓦性能、专用化、近阈值、Chiplet/3D、端侧 AI。
- 42 · 数据中心功耗：供电链效率、PUE 与液冷、功率封顶、每焦耳任务与 TCO。
- 43 · 能量采集入门：光伏/温差/振动/射频微功率、能量中性与间歇计算。
- 44 · 功耗预算实战示例：从三年寿命倒推微安、模式表、峰值校验与验收对账（入门收官实战）。
- 45 · 低功耗岗位地图：架构/RTL/UPF/物理/库/验证/签核/固件/板级九角色与 RACI。
- 46 · 功耗术语速查表：十组缩写、单位换算、易混辨析与 datasheet 符号对照。
- 47 · 低功耗设计 vs 验证：同一套省电机制「做出来」与「证明对」怎么分工配合。
- 48 · 功耗与热的耦合：漏电—温度正反馈、热阻网络、热失控与 throttling。
- 49 · 低功耗评审清单：五道评审闸、37 个必问问题与 P0/P1 分级（入门 50 篇满池）。
想要单篇速览，可先读芯片设计域的两篇枢纽：《芯片功耗从哪来》、《低功耗设计直觉》；系统篇按 50 篇选题池逐篇扩写，未成文议题先以板块描述给出。想直接看动态功耗实测，从 DPA 专题 入手。
进阶（intermediate）
进阶层让每一项省电技术都「能上手」：从 RTL 级门控，到 UPF 意图、电源网络、低功耗仿真与板级实测。
| 板块 | 你会学到的议题 |
|---|---|
| 先读这三篇 | 功耗与电源完整性（IR-Drop/电源网络总览）、VCD 与 SAIF 活动数据格式、UPF/.lib/SDF 配套格式 |
| RTL 级省电 | 时钟门控 ICG（ICG/使能推断/粒度）+ 时钟门控设计（覆盖率/粒度，已写）；操作数隔离（已写）；存储器低功耗（休眠/分 bank/retention/DRAM 自刷新，已写）；低功耗 RTL 编码；综合优化（门控插入/多阈值库）；HVT/LVT 单元 |
| 电压域与电源门控 | DVFS 调压调频（档位/调频序列/V·F 曲线）与 DVFS 实现（OPP/换挡序列/稳压响应/governor，已写）；电源门控 隔离与保持（retention/isolation/电平转换）与 电源门控设计（switch/涌流/上下电序列，已写）；多电压域与域划分 |
| UPF 与功耗分析 | UPF 低功耗意图实战；RTL/门级功耗分析与 SAIF（网表+SAIF、报告层级/时钟/存储拆解、SAIF 生成与反标、.lib 功耗特征化） |
| 物理与完整性 | 电源网格（ring/stripe/rail）；IR-Drop 分析；电迁移 EM；热分析入门 |
| 验证与实测 | 低功耗验证入门（UPF 仿真）；电源状态/X 传播；DPA 方法（Emulator/FPGA）与采集流程；场景向量与峰值/平均；板级功耗实测；保持/恢复、电源门控、多电压域验证；低功耗签核清单 |
| 系统侧工程 | FPGA 功耗优化；CPU C-state 与调频 governor；MCU 低功耗；外设 runtime PM；NoC 互联低功耗；功耗预算对账；峰值功耗与涌流 di/dt；能效指标（性能/瓦）；电池建模与续航 |
专家（expert）
专家层处理跨环节的深水区与签核方法学。
| 板块 | 你会学到的议题 |
|---|---|
| 先读这三篇 | 低功耗设计与 UPF（UPF 与电源域总览）、DPA 技术报告 + Runtime SOP、DPA-DB 活动数据库 |
| UPF 与架构深水区 | UPF 电源状态表 PST；层次化 UPF（意图复用）；电源门控架构（switch 网络/涌流）；保持策略（全/部分/选择性）；多轨电源；自适应电压 AVS；近阈值/亚阈值；体偏置（RBB/FBB、FD-SOI）；SoC 电源架构（常开岛/域树）；电源管理固件 |
| 功耗签核 | 高级功耗建模（向量无关/概率传播）；RTL/门级功耗签核（PrimePower 类）；峰值功耗；场景与向量工程；DVFS 深水区（负载预测/瞬态）；系统级能效 |
| DPA 与原型 | Emulator DPA 深水区；FPGA 原型 DPA；DPA 精度与硅实测相关性；Runtime SOP 深水区 |
| 完整性与热 | IR-Drop 与电迁移 EM 签核（动态/向量相关）；电源完整性 PI（目标阻抗/去耦/PDN）；封装-die 联合压降；热、封装与板级协同签核（功耗-热协同、模型版本与误差边界）；硅上功耗调试；电源域 bring-up 案例复盘 |
| 验证与前沿 | 低功耗 UVM（成稿见 Power-aware UVM，方法学索引见 验证导读）；验证签核检查矩阵；GPU/NPU 能效；存储功耗（SRAM/DRAM/HBM）；漏电优化（多阈值/门控/体偏）；老化 NBTI/HCI；FinFET/GAA 先进节点；微瓦能量采集；车规静态电流与功能安全；功耗侧信道；四级功耗评估对账；低功耗形式验证；AI 辅助优化；绿色计算；功耗签核作战室与实战复盘 |
专题：DPA 动态功耗分析
本域「怎么量」的完整方法学独立成专题，遇到以下问题直接进入：真实业务激励下逐毫秒的瞬时功耗曲线 P(t)、峰值与涌流在哪、谁在烧电；软件仿真 / Emulator / 多 FPGA 三条测量路线怎么选；VCD/SAIF/DPA-DB/UPF/.lib/SDF 的数据链路与误差相关性。入口：DPA 动态功耗分析专题，主干长文：DPA 技术报告。
与其他领域的衔接
- 设计侧：功耗怎么在架构/RTL/物理阶段省，见 芯片设计导读 的低功耗架构/UPF 相关篇。
- 验证侧：低功耗仿真本质是功能验证的延伸（UPF、X 传播、低功耗 UVM），方法学见 数字芯片验证导读；动态功耗实测的完整方法学见 DPA 专题。
- 原型侧：FPGA 上的功耗估计与优化，见 FPGA 与原型验证。
- 工具侧：功耗分析/签核工具与数据格式（VCD/SAIF/UPF/.lib）背后的工具链，见 EDA 导读。
一句话总结：低功耗 = 设计时分层省电（门控/电源门控/多电压/DVFS，按收益—代价阶梯推进）+ 验证时量得准（UPF 仿真 + Emulator/FPGA 动态功耗分析 DPA）+ 签核时兜得住（IR-Drop/EM/PI/热）。抓住「电压是平方项、漏电靠断电、UPF 是通用语言」三个直觉，再按入门/进阶/专家三层递进，就能把「怎么省、怎么量、怎么签」讲透。
