FPGA 入门 17：神经网络与 FPGA——推理在硬件上长什么样
更新时间：2026-09-12。本文是
fpga/入门层第 19 篇。选型直觉见 FPGA vs CPU/GPU，乘法器资源见进阶 DSP48 与算术，量化的定点基础见进阶 定点数与 DSP 设计，HLS 流程见进阶 HLS 入门；AI 加速架构深论见专家层《FPGA AI 推理加速》（后续），系统学神经网络原理见独立的 神经网络与深度学习域（nn/）。
本文要回答的问题
- 剥掉术语，一个神经元、一层网络在硬件上到底在算什么？为什么说推理 99% 是乘加（MAC）？
- 训练和推理有什么区别，FPGA 主要参与哪一半、为什么？
- 量化（FP32 到 INT8/INT4）为什么能几乎不掉精度却大幅提速、省带宽？它和定点数是什么关系？
- 一个神经网络加速器在 FPGA 内部大致长什么样：DSP、BRAM、MAC 阵列、数据流、权重都放在哪？
- 算力（TOPS）和带宽分别怎样决定性能？为什么很多网络实际是「带宽受限」？
- 为什么工程上通常不手写整网 RTL？Vitis AI / OpenVINO、HLS、手写 RTL 三条路线怎么选？
- ReLU、池化、卷积滑窗这些层，分别对应什么简单硬件？
- FPGA 做 AI 相对 GPU/ASIC 的优势和劣势各是什么，适合什么部署场景？
读完本文，你不需要会训练模型，也能在硬件层面「看懂」一个神经网络在 FPGA 上是怎么跑起来的，并建立判断 AI 加速方案的工程直觉。
一、神经元 = 一次乘加
二、训练 vs 推理
| 训练 | 推理（FPGA 主战场） | |
|---|---|---|
| 做什么 | 学权重（反向传播） | 前向计算出结果 |
| 在哪 | GPU 集群、浮点 | 边缘/数据中心，可 INT8 |
| 权重 | 不断更新 | 固定（存 BRAM/DDR） |
| 特点 | 算力巨大、离线 | 低延迟、低功耗、流水线 |
三、量化为什么关键
- FP32 乘加：慢、费 DSP、带宽压力大；
- INT8：一个 DSP 做 2 个乘法、权重小 4 倍、精度几乎不掉；
- 本质 = 定点数设计（scale 因子、截位、防溢出）。
四、部署方式
多数人用厂商工具链（Vitis AI/OpenVINO），不手写整网；定制算子用 HLS。
五、从一个神经元到一片 MAC 阵列

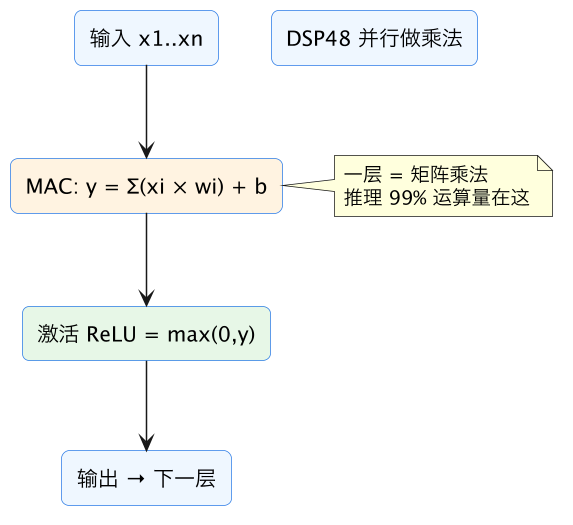

神经元的计算是 y = activation(Σ xi·wi + b)。硬件把它拆成三个朴素操作：乘法（xi×wi）、加法树/累加器（把乘积累加）、激活（一个简单函数）。一层有 N 个输入、M 个输出神经元，就是 N×M 次乘法加 M 路累加，本质是一次矩阵乘向量（全连接层）或卷积窗口上的乘加。
- MAC（Multiply-Accumulate）单元：一个乘法器接一个累加器，每个时钟周期完成一次「相乘并加进累加器」。FPGA 里乘法优先映射到专用 DSP 块（如 DSP48，内部就有乘法器和加法器，见 DSP48 入门）。
- 并行阵列：摆 N 个 MAC 并排，一拍就能做 N 个乘加；再用流水线把「取权重—相乘—累加—激活」切成多级，阵列每个周期都吃进新数据，吞吐 = 阵列规模 × 频率。这正是 FPGA 相对顺序执行处理器的根本优势：你要多少并行乘法器，就摆多少。
- 累加器要留位宽：K 个 W 位乘积累加，结果位宽约 2W+log₂K，否则高位被截，数值错误——这与 数据类型与位宽 的进位规则完全一致，只是规模更大。
卷积层在算什么
卷积用一个小权重窗口（如 3×3）在输入特征图上滑动，每个位置把窗口内像素与权重逐对相乘再求和，得到输出特征图的一个点。不同输出通道用不同权重窗口。硬件实现就是：缓存若干行像素形成滑窗、对窗口做并行乘加、结果过激活/池化。它仍然是密集乘加，只是数据复用方式（权重复用、行缓存复用）决定了片上存储怎么组织。
ReLU、池化、Softmax 的硬件长相
- ReLU 就是
max(0, x)：看符号位，负则输出 0，一个比较器/选择器即可； - 池化（max/average pooling）是局部窗口取最大或均值：比较器树 +（可选）移位除法；
- 批归一化（BN）在推理时常被折叠进权重和偏置，变成一次乘加；
- Softmax 含指数/除法，通常放最后一层用查表或软件做，不是主算力。
所以除了最后这些「边角」，网络 99% 的硅片面积和功耗都花在规整的乘加上。
六、量化：把浮点问题变成整数问题
训练通常用 FP32（32 位浮点）甚至混合精度；推理时把权重和激活量化成 INT8/INT4，精度通常只下降约 1% 以内，但硬件收益巨大。量化的数学本质是用一个尺度因子 scale 把实数映射到整数：x_int ≈ round(x_real / scale) + zero_point，整数乘加后再按 scale 还原（对称量化时 zero_point 为 0）。
对 FPGA 的三重收益：
- 算力翻倍：一块 DSP 做一个 18×18 有符号乘法；做 INT8 时可拆成多个低精度乘法，单位 DSP 每秒操作数成倍增加。
- 带宽和存储大降：权重从 4 字节降到 1 字节（INT8）甚至半字节（INT4），同样片上 BRAM/外部 DDR 带宽能喂四倍以上的数据。深度网络常常是带宽受限而非算力受限，这点收益尤其关键。
- 逻辑和功耗更省：整数乘法器比浮点单元小得多、省 LUT/DSP、翻转功耗低。
两条量化路线：PTQ（训练后量化，直接对现成模型校准，简单，最常用）和 QAT（量化感知训练，训练中模拟量化误差，精度更好）。工程难点是尺度因子选择、激活异常值处理和累加截位/饱和——这些就是 定点数基础 与进阶 定点数与 DSP 设计 的内容在 AI 上的直接应用。
算力 vs 带宽：屋顶图直觉
性能同时受两个上限约束：①算力上限＝MAC 数 × 频率（每秒能做多少乘加）；②带宽上限＝每秒能搬多少字节，而每次 MAC 需要权重和激活数据。算术强度（每搬一字节做多少次计算）决定你撞哪个上限。权重复用充分（如卷积中一个权重被很多像素共用）时算术强度高，容易吃满算力；权重只用一次（如某些全连接/大 batch=1 场景）时，阵列常常饿着等数据。设计加速器的核心工作之一就是安排数据复用、用片上 BRAM 缓存权重和特征图、减少对 DDR 的访问。
七、一个 FPGA 加速器的典型结构
把上面概念落到框图，一个推理加速器通常包含：
- MAC 阵列（计算核心）：成百上千个 DSP 组成的脉动/并行阵列，做矩阵乘/卷积；
- 片上缓存：权重、激活、部分和存在 BRAM/URAM，按阵列节奏供给（见 BRAM 与分布式 RAM）；
- DMA / 数据流控制：在 DDR 与片上缓存间批量搬运，常配合 AXI 流/内存映射接口；
- 控制单元：一个状态机（见 状态机入门）按层组织「搬入—计算—搬出」的节拍；
- 激活/池化单元：紧跟 MAC 输出的简单组合/流水逻辑；
- 软核/CPU 协同：Nios II/MicroBlaze 或 PS 端负责配置、调度、跑非规整层和 Softmax。
数据像流水线一样从 DDR 经片上缓存流过 MAC 阵列，每一级每拍产出部分结果——这种「数据流架构」没有取指/译码、没有缓存未命中，延迟由流水拍数确定，这正是 FPGA 在低延迟推理上的结构性优势（与 GPU 对比见 GPU 计算与 FPGA 对照）。
八、怎么真正把模型放上 FPGA：三条路线
手写整网 Verilog 几乎不现实（一个中型网络就是几百万次乘加），实际开发分三层，按抽象程度从高到低：

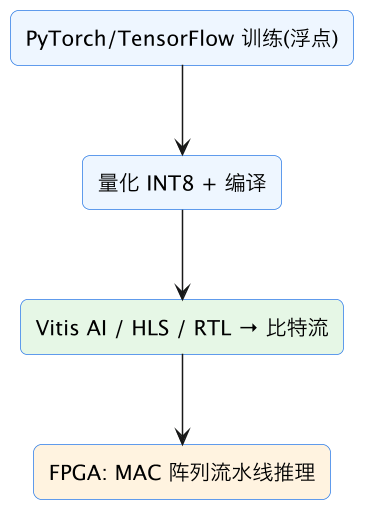

- 厂商 AI 工具链（最常用）：AMD/Xilinx 的 Vitis AI、Intel 对 OpenVINO/oneAPI 的 FPGA 支持等。流程是在 PyTorch/TensorFlow 训练 → 导出 → 量化（INT8）→ 编译器把算子映射到预置的高性能 MAC 阵列 IP（DPU/BNN 类）→ 生成比特流；主机端通过运行时 API 发数据、取结果。你主要在做「模型准备、量化校准、调度集成」，不写 RTL。
- HLS（C/C++ 定制）：当预置 IP 不支持某算子、或要压榨特定网络时，用高层综合写 C++，加 pipeline/unroll/array partition 等指导，综合成 RTL（见进阶 HLS 入门）。研究和定制加速常用。
- 手写 RTL（教学/极致优化）：只在很小的网络、单个算子或教学时做——一个 MAC 单元、一个阵列控制器、一个 FSM，本文前面讲的所有 Verilog 基本功在这里全用得上。
新手路径建议：先用本文建立「推理=并行 MAC + 数据流 + 定点量化」的硬件直觉 → 用工具链跑通一个现成 demo（如 MNIST/YOLO 小模型）理解数据进出 → 需要定制时再下钻 HLS，最后才是手写 RTL。
九、用数字建立直觉：延迟、吞吐与资源
拿一个简化的全连接层估算（理解量级即可）：输入 256、输出 128，共 256×128 = 32768 次乘加。
- 若 FPGA 上摆 256 个 MAC、跑 200MHz，理想情况下每拍阵列做 256 次乘加，约 128 拍（≈0.64 微秒计算时间）算完一层，再加取权重/数据的开销。
- 权重 32768 个，INT8 约 32KB——片上 BRAM 能装下一部分，其余从 DDR 搬；FP32 则 128KB，更依赖带宽。
- 延迟由「数据从进来到出去经过的流水拍数」决定（确定、可做到亚微秒）；吞吐由阵列规模、频率、能否持续喂满决定。
- GPU 做这一极小层反而吃亏：kernel 启动和数据搬运是微秒级固定开销，几千个核根本喂不饱；FPGA 的固定流水延迟在这种小批量、低延迟场景占优（详见 GPU 与 FPGA 对照）。
这也解释了应用分工：大批量训练/吞吐型推理在 GPU，小批量、确定性延迟、贴近传感器前处理、需要自定义接口的推理下沉 FPGA，量产且模型稳定、量极大时再考虑 ASIC（开发成本高、不灵活但单位成本/功耗最优）。
资源账怎么看
打开 FPGA 数据手册会看到 DSP 数、BRAM 容量、逻辑单元数、外部内存带宽。AI 工程的早期估算就是：每秒乘加需求 ÷ 每 DSP 每秒乘加数（考虑量化倍率）估 DSP；权重/激活驻留与复用估 BRAM/DDR 带宽；控制和软逻辑估 LUT/FF。估算后若某项远超芯片，就要么换更强芯片、要么量化更狠、要么改数据复用策略。资源报告读法见 资源利用率。
十、自测要点与学习地图
自测：① 写出一个神经元的乘加公式，说明一层为何是矩阵乘；② 说出训练与推理的区别及 FPGA 主打哪半；③ 解释 INT8 量化在算力、带宽、功耗上的三个收益及 PTQ/QAT；④ 画出加速器的主要组成（MAC 阵列、BRAM、DMA、控制 FSM、激活单元）；⑤ 说明算术强度如何决定撞算力墙还是带宽墙；⑥ 列出三条实现路线及各自适用场景；⑦ 用一个 256×128 层做量级延迟估算；⑧ 说明 FPGA/GPU/ASIC 在 AI 上的取舍。
学习地图：先有选型大局观 FPGA vs CPU/GPU 与 GPU 对照；硬件资源看 DSP48、BRAM、定点数基础；控制器就是状态机 FSM 入门；实现路径看进阶 定点 DSP 设计、HLS 入门；想懂网络算法本身去独立的 神经网络域（nn/）。
十一、常见网络在 FPGA 上的友好度
不同网络对硬件的友好程度差别很大，入门阶段先有个定性认识：
- CNN（卷积网络，图像为主）：卷积是规整的密集乘加、权重复用高、算术强度大，最适合 MAC 阵列流水化，是 FPGA AI 加速的经典场景（检测、分类、工业质检）。
- 全连接 MLP：参数多、每权重复用低，偏带宽受限，量化收益明显，适合很小的网络或作为 CNN 的尾部。
- RNN/LSTM：含按时间步的串行依赖，并行度受限于序列长度，加速器要处理门控乘加与隐藏状态，吞吐不如 CNN 规整。
- Transformer/注意力：大矩阵乘很适合阵列，但注意力里的 softmax、动态形状和大显存带宽是难点；现实多靠量化、算子裁剪和高带宽存储解决。
- 二值/极低比特网络：乘法变成异或/查表，极端省资源，适合把小网络塞进低端 FPGA，代价是精度和可训练性。
选型直觉：网络越「规整、静态、可量化、复用高」，FPGA 越能发挥；动态形状、复杂控制、浮点依赖重的部分更适合 GPU/CPU。
量化后的精度怎么验证
量化不是「压完就行」，必须验证：①用一批代表性校准数据统计权重/激活范围，确定 scale；②在验证集上对比 FP32 与 INT8 的精度/召回，掉点超出预期就调量化策略（逐层 scale、混合精度、对敏感层保留高精度）或上 QAT；③硬件侧用定向 testbench 检查累加位宽、截位/饱和、符号处理是否与量化仿真一致。软件精度对、硬件结果错，多半出在定点实现的尺度因子和截位上——这正是 定点数基础 与 FIR/乘加 里反复练的能力。
十二、把 AI 术语翻成 FPGA 术语
| AI 说法 | 硬件对应 |
|---|---|
| 权重 weight / 激活 activation | 存在 BRAM/DDR 的常量 / 流过阵列的数据 |
| 乘加 MAC | DSP 块做乘法 + 加法器累加 |
| 张量/矩阵乘 | MAC 阵列按调度并行处理 |
| 卷积滑窗 | 行缓存 + 窗口选择 + 并行乘加 |
| 批 batch | 一次连续喂入的样本数，影响能否喂满阵列 |
| 量化 INT8 | 8 位有符号/无符号整数 + scale，定点运算 |
| 推理延迟 latency | 数据穿过流水的总拍数 × 时钟周期 |
| 吞吐 throughput | 每周期完成的 MAC 数 × 频率 |
| 算子 operator/layer | 一个可复用的硬件模块（带状态机控制） |
| 编译器/运行时 | 把网络映射到阵列 IP、调度 DMA 与控制寄存器 |
把这张表想通，你会发现 AI 加速器并不神秘：它是「很多 DSP + 精心组织的 RAM/数据流 + 一个状态机控制器」，用的仍是本系列前面教的计数器、状态机、流水线、定点、BRAM、时序收敛。
十三、若想手写：从一个 MAC 到一层网络
即使最终用工具链，手写一个最小乘加核也极有助于理解，而且完全在已学知识范围内：
- 先写单个有符号 MAC：
acc <= acc + a*b，乘法让综合进 DSP，acc 位宽留足（见 数据类型、DSP48），配 valid/ready 握手。 - 例化 4 个 MAC 成小阵列，用 module 与端口 的参数化和 generate 复制，输入/权重从 BRAM 读出。
- 加一个 FSM 控制器：状态包括 LOAD_W（装权重）、RUN（逐拍喂数据、使能 MAC）、DONE（输出累加和），正是 状态机入门 的三段式范式。
- 用 testbench 喂已知整数向量，手算期望累加和比对；再上 ILA 抓实际结果。
- 把 FP32 小模型一层量化成 INT8，让这个核计算并与软件结果比较误差。
做到第 3 步，你就已经「造出」一个微型全连接加速器的核心；做到第 5 步，就理解了量化误差和定点截位。此后再看 Vitis AI 编译出的 DPU，会明白它本质是这套东西的大规模、可编程化版本。
端到端系统通常长什么样
一个真实边缘 AI 节点往往是「传感器 → FPGA → 网络/主机」：FPGA 先做采集与前处理（MIPI/LVDS 接口、滤波、缩放、像素格式转换，这些自定义时序是 GPU 做不了的，见 开发板外设地图），再把规整后的张量送进推理加速器，最后做阈值/后处理并输出结果或上送。训练好的模型经量化编译随比特流/权重文件部署，权重可存在 Flash/DDR、上电加载。FPGA 在这条链路里同时扮演「接口桥 + 前处理 + 低延迟推理」，这是它在工业检测、相机、安防、边缘盒子里不可替代的原因，而不是因为它单点算力比 GPU 强。
三个常见误解澄清
- 误解一：「做 FPGA AI 必须很懂深度学习算法。」不必须。算法由数据科学家训练，FPGA 工程师的核心价值在硬件映射、量化定点、数据流和接口；但要懂网络的计算结构。
- 误解二：「FPGA 会取代 GPU 做训练。」基本不会。训练需要浮点、反向传播、海量算力和成熟生态，GPU/NPU 主导；FPGA 主战场是推理与前处理。
- 误解三：「TOPS 越高越快。」实际性能受带宽、batch、流水效率、算子覆盖率制约；标称 TOPS 是阵列满载峰值，真实利用率常常只有几成，屋顶图和实测延迟才有意义。
算法和工具链（PyTorch、Vitis AI、HLS 版本）迭代很快，但「并行 MAC 阵列 + 数据流喂给 + 定点量化 + 状态机控制」这套硬件本质十年不变。先把这套不变的底层直觉打牢，上层工具怎么换你都跟得上。
最后给入门者一个务实的定位：不必因为「AI 很热」就跳过数字基础直接学工具链。神经网络加速器用到的每一项核心能力——有符号/无符号运算与位宽、DSP 乘加、BRAM 组织、流水线、状态机、时钟与复位、时序收敛、仿真验证——都是本系列入门和进阶篇反复训练的通用 FPGA 能力。反过来，当你能把一个计数器、一个 FSM、一个带 valid/ready 的乘加流水写扎实，再去理解 MAC 阵列、量化和工具链生成的报告，会发现只是规模和复用方式的差别，没有什么不可跨越的黑魔法。建议的进阶顺序是：先吃透定点数与 DSP 乘加，再用 HLS 或手写 RTL 实现一个单算子（矩阵乘/卷积），跑通仿真与上板，最后才接触完整 AI 工具链。这样你对工具链「替你做了什么、什么时候会做不好」会有判断力，而不是只能在黑盒外面猜结果。等你能独立把一个量化小模型的一层在 FPGA 上算出与软件一致的数值，就真正跨过了「从 FPGA 入门到 AI 加速」的那道门槛，后续无论是深入 MAC 阵列架构、算子优化还是工具链集成，都会有扎实的落脚点，也更容易在跨学科团队里和算法、软件工程师对上话，形成共同语言。
十四、量化：神经网络为什么离不开数字格式
要在 FPGA 上跑神经网络，绕不开"量化（quantization）"这个词，因为它直接决定资源够不够、精度掉不掉。训练好的网络权重通常是 32 位浮点（FP32），每个数要占 32 个触发器量级的存储、用浮点运算器处理；而网络动辄几百万到上亿个参数，全用浮点放进 FPGA 既装不下、算起来 DSP 和功耗也扛不住。量化的本质，是把连续的浮点数值映射到有限个离散的整数（或定点）取值上：最常见的是压到 INT8（8 位整数），推理场景下权重和激活常统一用 8 位甚至 4 位表示。位宽从 32 降到 8，意味着同样一块 BRAM 能存 4 倍参数，一个 DSP 单元的乘法吞吐密度也成倍提升，这正是 FPGA（和各种推理芯片）能高效跑网络的关键前提。
代价是离散化带来的精度损失：取值点变少，模型输出会有误差。但大量实践表明，推理阶段对这点误差相当不敏感，FP32 训练好的模型做"训练后量化"，常常几乎不掉点；对掉点明显的层，可以用"量化感知训练"在训练时就模拟量化误差，让权重适应低精度表示。实现上通常采用"缩放因子 + 零点"的仿射量化：用一个 scale 和 zero_point 把浮点区间映射到整数区间，DSP 只做整数乘加，缩放换算在层边界集中处理。对 FPGA 初学者，理解量化有三层意义：其一，它解释了为什么神经网络加速器里的 MAC 阵列几乎都做定点整数运算而不是浮点；其二，它是"算法精度—硬件资源"这一 FPGA 核心权衡最典型的案例；其三，它提示了软件与硬件协作的接口在哪里——量化方案通常由软件框架（如 TensorFlow、PyTorch 的量化工具）确定并导出参数，硬件只负责按约定的定点格式高吞吐执行。想动手时，最小实验就是把一个小网络的权重导出成 8 位系数，用 ROM 存进 FPGA，再用本文后面讲的 MAC 结构去算，亲手感受精度与资源的换算。
十五、加速器的存储层次：数据从哪里来、放到哪里
新手设计神经网络加速器时，注意力几乎全放在"怎么堆乘法器"上，但真正决定性能的往往是数据供给，即存储层次和带宽。FPGA 上的存储呈金字塔：最靠近运算的是寄存器，零延迟、可并行读写但极少；其次是片上 BRAM/URAM，容量 KB 到数 MB 级、带宽高、可自由组织成多个 bank；最底层是片外 DDR，容量 GB 级但延迟高、带宽要靠突发访问和缓存来榨取。神经网络一层的计算模式是"权重和输入相乘累加"，权重可能上百万个，不可能全放进寄存器，甚至单层都未必放得进片上 RAM，必须从 DDR 分批搬运。于是核心矛盾变成：MAC 阵列每秒能吃掉几 GB 数据，DDR 和片上缓存能不能及时喂饱它。喂不饱，再多乘法器也只能空转，这就是"计算密集"与"访存密集"的分野。
工程上用一套经典手段缓解，叫做数据复用与分块（tiling）。把特征图和权重切成适合片上 RAM 的小块，一块数据搬进来后被尽可能多次使用：权重复用（一组权重对多个输入卷积）、输入复用（一份输入与多组输出通道权重相乘）、输出复用（部分和在片上累加完再写回，避免反复进出 DDR）。配合 Ping-Pong 缓冲（两块 RAM 交替，一块喂计算、一块由 DMA 装填）让搬运与计算重叠，隐藏访存延迟。再往上是用 AXI-Stream/AXI4 这样的流式与内存映射接口、配合 DMA 做批量突发传输。评估一个加速器时，有经验的人会先算"算术强度"——每搬一字节数据能做多少次运算，再对照器件的 DDR 带宽和 DSP 峰值算力，判断瓶颈在计算还是在访存（roofline 模型）。对学习者而言，尽早建立"搬运和计算同等重要、片上存储是稀缺资源、能复用就不重取"的观念，比单纯把 MAC 数量翻倍更能提升真实性能，这也是后续学习 FIFO、DMA、DDR 控制器和数据通路设计时一条贯穿始终的主线。
常见坑对照
| 坑 | 后果 | 正确认识 |
|---|---|---|
| 以为 FPGA 做训练 | 方向错误 | FPGA 主打推理端 |
| 直接上浮点网络 | 资源爆、慢 | 推理先量化 INT8 |
| 只看算力不看带宽 | 实际跑不满 TOPS | 权重/特征图带宽常是瓶颈 |
| 想手写整个网络 RTL | 工程量巨大 | 用工具链/HLS，RTL 只做定制核 |
| 忽视量化精度验证 | 结果偏差大 | 量化后校验精度、必要时 QAT |
相关与延伸
选型：FPGA vs CPU/GPU。 硬件基础：进阶 DSP48 与算术、定点数设计、HLS 入门；系统学网络原理见 神经网络域（nn/）；专家层《FPGA AI 推理加速》（后续）。
一句话总结
从硬件视角看神经网络：一个神经元就是"输入×权重求和+偏置再过激活"的一次乘加（MAC），整层是矩阵乘法、整网推理 99% 的运算都是乘加——所以神经网络加速 ≈ 堆大量并行乘法器并源源不断喂数据，这正是 FPGA 的 DSP48 阵列擅长的。关键概念分清：训练在 GPU 上离线学权重（浮点、反向传播），推理是部署后的前向计算（FPGA 主战场，权重固定、可低延迟流水线）；量化把 FP32 权重压成 INT8/INT4，精度几乎不掉而 DSP 吞吐翻倍、存储带宽降 4 倍（本质是定点数设计）。工程上几乎不手写整网 RTL：主流用 Vitis AI/OpenVINO 这类工具链把训练好的模型量化编译成比特流，定制算子用 HLS——算法工具会变，但"并行 MAC 阵列 + 数据流喂给 + 定点量化"的硬件本质不变。
