FPGA 原型验证专题 42：在降频原型上做架构性能评估——cycle 计数、跨片延迟扣除与 A/B 外推 ​

更新时间：2026-09-13。本文是模块 E 第三篇。30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算讲怎么把启动时间换算回芯片预期，24 活动覆盖率与性能调试闭环 热点/瓶颈/回放讲活动/剖视回收，43 原型结果可信度分级 可签核/可决策/仅参考与报告规范给通用可信度框架；本篇专注架构师最想要、也最容易做错的事：在一个比真实芯片慢十倍、还被切成多片的原型上，测出能指导微架构决策的性能数字。

一、第一原则：数周期，不要看表 ​

原型 DUT 可能跑在 2~10 MHz，目标芯片跑在 1.5~3 GHz，再叠加跨片 TDM 和速率适配，墙钟时间（秒表测出来的启动多久、一秒传多少数据）几乎不携带任何芯片性能信息。但数字系统的性能本质由"完成一件事花了多少个时钟周期"决定。只要在原型里用 DUT 自己的时钟数 cycle，降频就不影响计数结果——2 MHz 和 2 GHz 数出来的 100 万个 cycle 都是 100 万个 cycle，外推到目标频率就是 100 万 / f_target。

所以性能评估的全部技术，围绕三件事：

  1. 在原型里准确地数 cycle / 取性能计数器；
  2. 识别并扣除原型平台人为引入的伪周期（跨片、适配、替换模型）；
  3. 用受控 A/B 拿到可信的相对趋势，再谨慎外推绝对值。

二、可信度量指标分级：哪些直接信、哪些要扣、哪些不能给 ​

指标原型可信度原因/处理
IPC、提交/退休周期数高（直接数）核心内部行为，cycle 精确
缓存命中率/失效率、Miss 类型分布高由访问序列决定，与频率无关
分支预测、TLB miss高同上，纯微架构事件
总线上的请求/响应周期数、占用率中高主设备/从设备同片时可信；跨片要扣 TDM
访存延迟（cycle）中真实 DRAM 经速率适配/替换模型时延迟失真，见下
DMA 传输周期、吞吐（cycle/块）中端点在片外、经适配器时延迟和突发形状失真（33 PCIe/SerDes 上原型 硬核/降速子卡/LTSSM）
绝对带宽（GB/s）、绝对延迟（ns）低只能由 cycle 外推，且平台伪延迟要扣净，43 原型结果可信度分级 可签核/可决策/仅参考与报告规范标"参考"
中断响应实时性（RTOS 最坏延迟）低跨片抖动和 FPGA 时序非芯片时序，30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算
物理接口线速（SerDes/PHY 速率）不可测PHY 被替换/降速，31 速率适配器 Speed Adapter 弹性FIFO/两种范式

经验法则：越是"核心/缓存/互连内部的纯微架构相对量"，原型越可信；越是"绝对时间、片外接口、物理时序"，越不能直接信。

三、三类必须扣除的"伪周期" ​

原型测到的总周期里，混着平台自身引入、芯片上不存在的延迟，做架构结论前要逐项识别：

  1. 跨片 TDM 延迟。一次访存/事务若跨越分区边界，割边信号经 TDM 传输引入固定的额外周期（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频），可能高达十几到几十周期。处理：让 A/B 两版用完全相同的分区（使伪延迟成为常数、在差值里抵消），或从 trace 里按 TDM 时隙表（40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步）逐笔扣除。关键路径模块（CPU↔LLC↔内存控制器）尽量划在同片（12 多 FPGA 分区算法 割集/容量/图划分）。
  2. 速率适配器/替换存储延迟。真实 DDR 经降速桥、或用片上/替換存储建模时，延迟和刷新行为与真实 DRAM 不同（32 DDR/存储接入原型 真实DRAM/降速模型/容量墙）。做缓存层次/访存调度研究时，要在 BFM/存储模型里配置成目标 DRAM 的周期级延迟参数，并在报告里注明存储模型保真度；否则不同缓存大小的结论可能被模型延迟污染。
  3. **测量与探针扰动。**性能计数器读回、深 trace 占用互联和带宽可能让被测系统变慢（39 商用原型调试 IP 深跟踪/动态探针/可见性预算）。处理：性能计数用 DUT 内硬件计数器（只数不阻断），避免为取数频繁停系统；A/B 两版插桩完全一致。

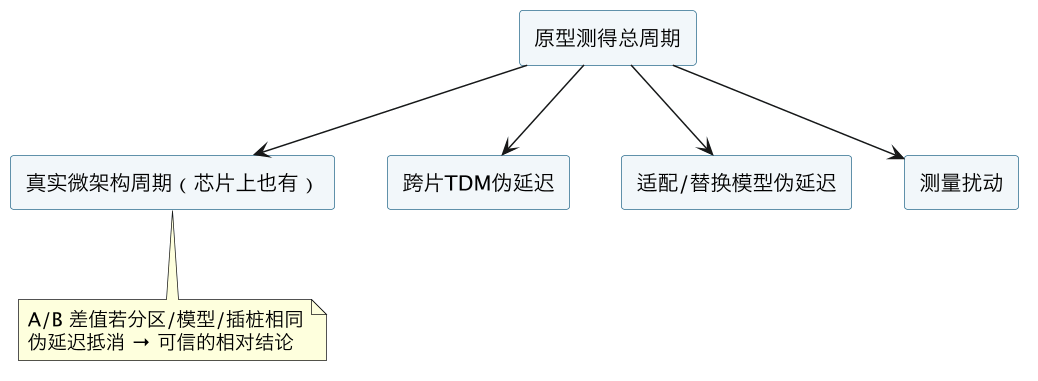

FPGA 原型验证专题 42：在降频原型上做架构性能评估——cycle 计数、跨片延迟扣除与 A/B 外推 示意图（第 2 张）

四、受控 A/B 实验怎么做才可信 ​

原型做架构探索（改缓存大小/路数、换总线位宽/仲裁、加预取、调 QoS、改 NoC 路由）的正确姿势是实验科学，不是"跑两版感觉一下"：

  1. **一次只变一个变量。**A 版与 B 版除被测参数外，RTL、分区、时序、软件镜像、输入数据、trace 插桩全部相同；
  2. **伪延迟在差值中抵消。**只要两版分区和模型一致，TDM/适配引入的常数伪延迟在 B − A 里抵消——这正是原型更适合回答"改了之后变好多少（相对）"而非"绝对是多少"的根本原因；
  3. **用真实、固定的负载。**跑同一份软件/同一段视频/同一组网络流量（34 以太网/USB/MIPI 外设接入 子卡生态/等时实时性），用确定性种子，最好也跑多组负载看结论是否普适；
  4. **多 run 取数看方差。**偶发跨片抖动/握手会影响单次数值，重复运行取均值与分布，差异小于 run 间抖动就不能下结论；
  5. **以 cycle 和微架构事件比，不以秒比。**报告 IPC 变化、MPKI（每千指令 miss 数）、总线排队周期分布、加速比（B_cycles/A_cycles），再外推。

外推到芯片：芯片预期耗时 ≈ 测得 cycle 数 / f_target（对可直接采信的指标）；比较类结论用加速比最稳——若两版在原型上 B 比 A 少 12% 的周期且伪延迟同构，有合理把握芯片上也接近 12%，但绝对带宽/延迟仍标注为参考（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范）。

五、性能埋点规划：像设计特性一样设计计数器 ​

性能评估的质量取决于有没有数对地方，而计数器在 RTL/网表阶段就要规划（事后加要重编译，39 商用原型调试 IP 深跟踪/动态探针/可见性预算）：

  • 复用架构性能计数器：CPU PMU、缓存/NoC/DMA 自带的 event 计数优先，软件可读、cycle 精确、不扰时序；
  • 关键路径加分段计时：请求发出→总线授权→从设备响应→数据返回，各段单独计周期，才能定位瓶颈在仲裁、互连还是端点；
  • 占用率/水位计：队列占用、buffer 水位、反压断言次数，判断瓶颈是容量还是仲裁；
  • 全局周期基准：一个统一的 DUT 周期计数器（与 40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步全局时基一致）给所有事件盖时间戳；
  • 读数不打断系统：批量读、内存映射快照或随 trace 带出，避免频繁停启污染时序。

六、典型可答与不可答问题 ​

**原型性能评估能可靠回答：**把 LLC 从 1 MB 加到 2 MB 对这组负载的 MPKI/IPC 影响；A 仲裁策略是否在混合 QoS 下饿死低优先级；预取器打开后总线流量和命中的变化；某软件栈的热点和访存模式。

**不能直接回答：**芯片最终 SPECint/绝对主频性能；真实 DDR-XXXX 下的精确延迟；SerDes 链路误码相关性能；中断最坏响应时间是否满足硬实时（30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算只能工程估计）。这些要靠仿真分析、STA、硅后实测签核，原型只给趋势输入。

七、算例：一次 LLC 扩容实验的正确与错误算法 ​

给一组示意数字，把原则落成算术。在 4 片 FPGA 原型上评估末级缓存 1 MB（A）vs 2 MB（B），DUT 跑在 5 MHz，目标芯片 2 GHz，同一分区、同一存储模型、同一编译开关：

  • 固定负载跑完，性能计数器读出 A 版 4.00 亿 cycle、B 版 3.52 亿 cycle，MPKI 分别为 18 和 11，跨片访存事务两版次数相同（TDM 伪延迟结构一致）。
  • 正确结论：B 相对 A 周期减少 12%，加速比 1.136；改善主要来自 MPKI 下降（18→11），这是与频率无关的微架构事实，置信度 L2（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范）。
  • 允许的外推：2 GHz 下该负载 A 版约 0.20 s、B 版约 0.176 s（cycle/频率），但必须注明"未含真实 DRAM tRC/tRFC、PHY 延迟和操作系统抖动，仅供趋势参考"。
  • 错误做法一（看墙钟）：A 版在原型上跑了 80 秒、B 版 70.4 秒就去汇报"快了 10 秒"——这两个数只反映 5 MHz 时钟，对芯片毫无意义。
  • 错误做法二（分区不同）：B 版因为容量大被重新分区、CPU 到 LLC 跨了一片，每访存多 20 cycle TDM；若拿这个 B 和原 A 比，12% 改善可能被伪延迟吃掉甚至反转，且无法分离变量。
  • 错误做法三（单次下结论）：只跑一遍，run 间抖动 ±3%，则 12% 仍可信；但若实验差异只有 2~3%，就必须加 run 数直到置信区间不跨零。

再给一个伪延迟扣除的算例：若关键路径实在无法同片，测得每笔跨片访存比片内多 16 个 DUT 周期，A/B 两版该事务各发生 2000 万次，则两版各含 3.2 亿"伪周期"的固定形状——比较绝对 cycle 前要么在 trace 中逐笔扣除，要么至少确认两版该事务数相同（本例相同，故差值比较仍然成立，但任何绝对值结论都要先扣）。

性能结论要能被三句话问住而不倒：数字来自哪个计数器、伪延迟怎么处理、跑了几个 run 方差多大。

八、一组典型的"测量失真"案例 ​

除跨片 TDM 外，还有几种失真在实践中反复出现，每个都让人得出过错误架构结论：

  1. **速率适配器把突发拉平。**经降速桥接的以太网/PCIe 流量，适配器弹性缓冲把真实业务的突发整形成均匀流（31 速率适配器 Speed Adapter 弹性FIFO/两种范式），于是原型上"队列从不溢出、QoS 完美"——这不是仲裁设计好，而是输入被整形了。涉及突发/排队的结论要么在片内注入流量、要么用能保留突发形状的注入模型，结论注明适配器影响。
  2. **替换存储的刷新行为缺失。**片上/行为级存储模型不模拟真实 DRAM 的 tRFC 刷新停顿（32 DDR/存储接入原型 真实DRAM/降速模型/容量墙），长时间满载下的尾部延迟会被系统性低估。看 p99/p999 延迟的实验必须用带刷新参数的周期级模型，否则尾延迟结论不可信。
  3. **降频改变了软件的时间假设。**软件里的 busy-wait、基于默认节拍的超时、驱动轮询间隔是按真实频率调的，原型降频后有的超时提前误触发、有的等待被异常拉长（30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算），由此产生的"性能差异"其实是软件行为变了。性能实验前统一把软件时间基准改为读硬件 cycle 计数器。
  4. **trace 开启与关闭两轮不一致。**开深 trace 占用了额外互联/DDR 带宽，和关闭 trace 的基线不可比——A/B 两轮插桩必须完全一致，哪怕 A 版"用不到"这些探针。
  5. **冷缓存 vs 热缓存混淆。**启动后立即测（缓存冷、TLB 冷）和预热后测，cycle 数能差几倍；对比实验固定预热阶段和测量阶段的边界。
  6. **把功能模型的吞吐当硬指标。**被替换的 PHY/控制器模型很多是"尽快返回"的功能模型，吞吐可能比真实硬件还高——模型给出的乐观数字同样不能外推（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范标 L3）。

识别失真的通用动作：测任何指标前先问一句"这个数字里，有多少周期是 DUT 逻辑产生的、有多少是平台/模型/软件适配产生的"。答得出来，数字才可用于决策。

九、性能实验的数据记录模板 ​

受控实验最大的敌人是"两周后没人记得这个数字怎么来的"。每次 A/B 实验固定记录如下字段（可存成一页表或直接放 bug/实验跟踪系统）：

字段内容
实验编号/日期/负责人归档与追责
假设一句话："把 LLC 从 1 MB 加到 2 MB 会把该负载 MPKI 降到 X 以下"
变量唯一变更项（参数名 + A 值 → B 值）
不变量清单RTL commit、分区/割边版本、存储模型及时延参数、时钟频率、软件镜像、输入数据种子、trace/计数器插桩——逐项勾"两版一致"
原始计数总 cycle、提交指令数、各级 miss/hit、总线事务数与分段周期、反压次数；不是只记一个最终比值
统计run 次数、均值/极差/标准差，差异相对 run 间抖动是否显著
伪延迟处理跨片路径、TDM 比、扣除/抵消方式
结论与级别相对结论（L2）或仅参考（L3），外推算式与假设（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范）
后续是否需仿真分析/STA 确认绝对量，决策落点（改/不改/再实验）

两个常被忽略的纪律：其一，实验失败或"没差异"也是结论，同样归档（避免三个月后有人再做一遍同样的缓存路数实验）；其二，原始计数要和比特流/镜像版本强绑定（20 比特流烧录与四方版本一致 manifest/门禁），否则数字无法复现，评审时只能当传闻。

十、原型之外：性能结论如何与其他工具交叉验证 ​

再规范的单引擎测量也应有交叉验证点。常见的组合：对同一段热点代码，仿真里做 cycle-accurate 的微基准（只跑这一小段、不启动整系统），与原型的计数器数字比对，差异大说明平台伪延迟或模型配置有问题；用解析/排队论模型估算总线饱和点，看原型实测拐点是否在预期附近；回片后用真实 PMU 数字校准外推系数（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范、05 原型到硅后衔接 pre/post-silicon 协同/errata）。三个来源一致的趋势才是高置信结论；只在原型上出现、在仿真分析中解释不了的"性能突变"，先怀疑测量/平台问题而非宣称发现了架构现象。

十一、给软件团队的性能协作建议 ​

架构性能实验不只是硬件团队的事，软件侧配合与否直接决定数据质量：驱动和 benchmark 应通过官方 PMU 接口读计数器而非自记时间戳；负载入口和结束点用固定的内存映射标记，硬件 trace 可据此精确截取测量窗口；基准程序要避免依赖墙钟和随机地址布局（固定链接脚本、固定数据集）；一次实验输出结构化结果行（总 cycle、指令数、各事件计数），方便多 run 自动汇总而不是人工抄屏。软件侧把"性能可观测"当作 bring-up 的交付物之一，A/B 迭代速度能从按天变成按小时。

十二、常见坑速查 ​

  • 用墙钟秒表报告性能 → 一律改成数 cycle；
  • A/B 分区不同 → 伪延迟不抵消，结论作废；
  • 直接报绝对 GB/s/ns → 只能外推且标注参考；
  • 存储模型延迟没配成目标 DRAM → 缓存研究被模型污染；
  • 频繁读计数器停系统 → 测量本身改变结果；
  • 单次 run 就下结论 → 看多 run 分布，差异要大于抖动；
  • 事后才想要计数器 → 首轮构建就规划埋点。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：原型比芯片慢一个数量级还被切成多片，墙钟时间毫无意义，但数字系统性能本质是"完成一件事花多少时钟周期"，所以在原型里用 DUT 自己的时钟数 cycle 就能摆脱降频影响（2 MHz 和 2 GHz 数出的 100 万 cycle 同为 100 万，外推就是 100 万除以目标频率），方法围绕数对周期、扣净平台伪周期、做受控 A/B 三件事；可信度上越是核心/缓存/互连内部的纯微架构相对量越可直接采信（IPC、缓存命中率、MPKI、分支/TLB、同片总线排队周期），越是绝对时间、片外接口、物理时序越不能信（真实访存经速率适配或替换模型延迟失真、DMA 突发形状失真、中断最坏延迟受跨片抖动污染、SerDes 线速根本不可测）；三类伪周期必须识别——跨片 TDM 的固定额外周期（最好把 CPU↔LLC↔内存控制器关键路径划同片，A/B 用相同分区让它成为常数在差值里抵消，或按时隙表逐笔扣除）、速率适配器和替换存储未配成目标 DRAM 周期级延迟导致缓存研究被污染、以及读计数器和深 trace 占用带宽带来的测量扰动（要用 DUT 内硬件计数器只数不阻断）；A/B 实验要一次只变一个参数、RTL/分区/时序/软件镜像/输入/插桩全同、用确定性真实负载并跑多组看普适、重复 run 取均值与分布（差异小于 run 间抖动不下结论），报告 cycle 数、MPKI、排队周期分布和 B/A 加速比而非秒，芯片侧用"测得 cycle/目标频率"外推、相对趋势（如同构下 B 比 A 少 12% 周期）较有把握而绝对 GB/s 和 ns 只能标注参考（84 篇）；埋点要在首轮构建就像设计特性一样规划，优先复用 CPU PMU 和缓存/NoC/DMA 自带事件计数，对请求→授权→响应→返回分段计时并加队列水位和反压计数，用统一全局周期基准盖时间戳、批量快照读数不打断系统；因此原型能可靠回答"改 LLC/仲裁/预取/QoS/NoC 后变好多少、软件热点在哪"，但不能签核最终 SPECint 绝对性能、真实 DRAM 精确延迟、SerDes 误码和硬实时最坏响应——那些归仿真分析、STA 和硅后，原型只给趋势输入。
