XSim 报 invalid command name "wave"：ModelSim 语法误用与挂死排查 ​

更新时间：2026-10-22。面向把 ModelSim 的 tcl 习惯带进 Vivado XSim 的同学。症状分两层：表层是 invalid command name "wave" 一行报错；真正要命的是里层——-tclbatch 遇到非法命令后不会干净退出，而是掉进 xsim% 交互提示符把进程挂住，CI 任务、无人值守脚本整批卡死，日志最后只剩一个 xsim% 干等输入。本文在 Vivado 2017.4 上把这个双层坑真实复现了一遍，给出正解 add_wave 与防挂死的写法。批处理仿真的三连流程本身见 Vivado 命令行批处理仿真。

本文要回答的问题 ​

  1. 为什么 ModelSim 里好好的 wave add 到 XSim 就成了非法命令？
  2. -tclbatch 遇到 tcl 错误为什么不退出，而是挂死在 xsim%？
  3. XSim 里挂波形的正确语法是什么？
  4. 批处理脚本怎么写，才能让 tcl 错误变成「干净报错退出」而不是挂死？

一、报错现场：一行报错 + 一个挂住的提示符 ​

实验设计：三连前两步正常（xvlog 编译、xelab 生成快照 sim_w，均 exit=0），第三步用 -tclbatch 喂一个写着 ModelSim 语法的 wave_bad.tcl：

tcl
wave add {{/tb_counter4/dut/clk} {/tb_counter4/dut/rst_n} {/tb_counter4/dut/count}}

真实日志的关键尾部（完整日志见文末实验环境）：

exp-log
source wave_bad.tcl
## wave add {{/tb_counter4/dut/clk} {/tb_counter4/dut/rst_n} {/tb_counter4/dut/count}}
invalid command name "wave"
    while executing
"wave add {{/tb_counter4/dut/clk} {/tb_counter4/dut/rst_n} {/tb_counter4/dut/count}}"
    (file "wave_bad.tcl" line 1)
xsim% xsim exit=-1

读这段日志抓两个信号：其一，tcl 解释器完整报出了错误栈——invalid command name "wave"，指明是 wave_bad.tcl 第 1 行的 wave 命令不存在；其二，错误之后 xsim 没有 exit，而是打印了 xsim% 提示符进入交互等待，本次实验是靠外层脚本超时强杀才拿回控制权（exit=-1 即被杀掉的痕迹，不是 xsim 自己的退出码）。在无人值守场景，这个挂住比报错本身贵得多：报错告诉你哪里错了，挂死只会让你在几小时后收到一条「任务超时」。

wave 命令排错主线：语法换对、挂死堵死

读这张流程卡注意它把问题拆成了两半：前三步修「语法错」，第四步堵「挂死」。只换语法不堵挂死，下次换个别的非法命令照样被坑一整晚。

二、根因：两套仿真器的 tcl 方言 ​

wave add / wave zoom full 是 ModelSim（Questa）波形窗口的操作命令，属于 ModelSim 私有的 tcl 扩展；XSim 的 tcl 命令集是另一套，挂波形用 add_wave，缩放生效方式也不同（XSim 批处理里根本没有等价的 wave zoom full，GUI 场景要靠改 wcfg 配置文件，见 XSim 找不到设计单元篇 第五节）。两家都自称「支持 tcl」，但共同的只有 tcl 语言内核，仿真器扩展命令完全不通用——这和「都会说中文，一个说粤语一个说东北话」是一个性质。

更隐蔽的是 -tclbatch 的错误处理策略。按直觉，批处理模式遇到脚本错误应该非零退出；但 XSim 2017.4 的行为是：tcl 脚本执行出错后，-tclbatch 只是把错误打印出来，然后继续留在 xsim 交互态等你输入下一条命令。因为脚本里没有 exit，进程就永远挂在 xsim%。这个设计对交互调试友好（脚本报错不掉线），对批处理却是陷阱。

fpga/beginner/ts-xsim-wave-invalid-command.md D2 示意图

读这张流程图按颜色走：红是挂死现象，蓝是排查动作（核心是回读日志找 invalid command name 后面的引号词），橙是两个修复动作——换命令和加退出口缺一不可，绿是验证通过，紫是沉淀进模板。主干四步：认词、换命令、补 exit、重跑验证。

三、修复：add_wave 一次跑通 ​

把 tcl 换成 XSim 语法 wave_good.tcl：

tcl
add_wave {{/tb_counter4/dut/clk} {/tb_counter4/dut/rst_n} {/tb_counter4/dut/count}}
run all
exit

参数写法和 ModelSim 几乎一样（信号路径列表），只是命令名换成 add_wave；另外注意末尾显式 exit——这是防挂死的关键，即使中间某条命令出错，脚本也能走到尽头把进程退掉。重跑结果：

add_wave 修复版：波形挂接成功，TEST PASS 干净退出

读这张终端卡抓三处证据：## add_wave {...} 回显说明命令被正确接受；run all 后 $monitor 逐拍打印 count 从 0 到 0xf 回卷，TEST PASS: counter wrapped 与 $finish called at time : 225 ns 都在；最后 ## exit 执行、xsim exit=0——与触发版 exit=-1（被杀）形成干净对照。

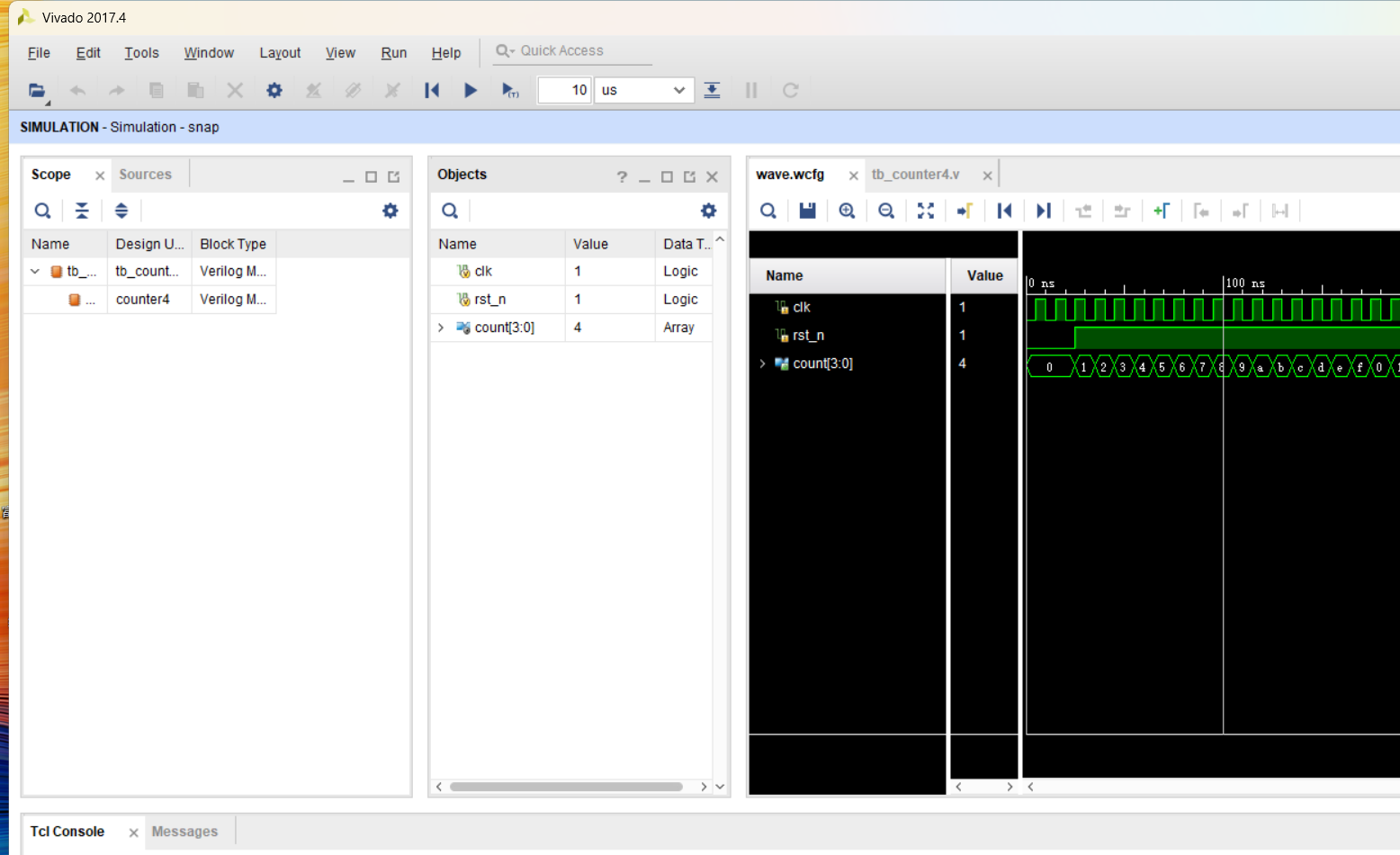

批处理之外再补一张 GUI 真机证据：同一快照用 xsim sim_g -gui 打开、执行同一组 add_wave 后，波形窗里 clk / rst_n / count[3:0] 三个信号挂接成功，Objects 面板实时值 count[3:0]=4，波形区能看到 rst_n 的高电平与 count 的取值标记——说明 add_wave 在 GUI 与批处理两条路径下语义一致，不是「批处理碰巧能跑」。

XSim GUI：add_wave 挂接三信号后的波形窗与 Objects 实时值

wave 改 add_wave：从挂死被杀到 5 秒干净退出

读这张对照卡抓住结论行：修复前后的差异只有一个命令名加一个显式 exit，但批任务行为从「挂死等杀」变成「5 秒内干净出结果」。这正是无人值守链路对脚本的基本要求——任何错误都必须是快速失败（fail fast），而不是无限等待。

四、ModelSim 与 XSim 常用 tcl 命令对照 ​

迁移脚本时最常撞的几对命令，一张表备查（XSim 列均可用于 -tclbatch）：

用途ModelSimXSim备注
挂波形wave add <路径>add_wave <路径>本文主角，参数写法几乎相同
波形缩放到全时间轴wave zoom full无等价命令GUI 场景改 wcfg 的 ZoomStartTime/EndTime
运行到底run -allrun all只差一个连字符，写错同样 invalid command
重启仿真restart -frestartXSim 无 -f 强制参数
看信号值examine <信号>show_value <信号>交互调试常用
退出quit -fexitXSim 脚本末尾固定写 exit

规律很明显：XSim 的命令名更贴近平直英语，ModelSim 更偏缩写传统。迁移时别凭感觉猜，拿不准就在 xsim 交互态敲 help 翻命令清单——这比从报错栈里认词快得多。

五、防复发清单 ​

  • XSim 的 tcl 只写 XSim 命令：挂波形 add_wave、跑 run all、存 VCD 用 open_vcd/log_vcd（见 XSim 批处理 dump VCD）；从 ModelSim 脚本迁移时逐条核对。
  • 每个喂给 -tclbatch 的脚本末尾固定写 exit，出错路径也要能走到；更稳的写法是用 tcl 的 catch 包住主体，catch 到错误打印后 exit 1。
  • 批任务外层加超时兜底（CI 的 job timeout、或脚本侧 timeout 包装），挂死最多损失一个超时周期，不损失一晚上。
  • 看到任务卡死先翻日志尾部：停在 xsim% 就是 tcl 错误没退出，停在 run 中途才是仿真本身的问题。
  • 常用 XSim tcl 命令整理成团队模板（add_wave / run / exit / open_vcd 一套），新脚本照抄模板不凭记忆。

实验环境 ​

  • 机器/系统：Windows 10 工作站（Vivado 2017.4 实机）
  • 工具版本：Vivado Simulator 2017.4（xvlog.bat / xelab.bat / xsim.bat，D:\Xilinx\Vivado\2017.4）
  • 日期：2026-10-22
  • 完整命令：xvlog.bat counter4.v tb_counter4.v；xelab.bat -debug typical tb_counter4 -s sim_w；xsim.bat sim_w -tclbatch wave_bad.tcl（触发 invalid command name 与挂死）；修复后 xelab.bat -debug typical tb_counter4 -s sim_g + xsim.bat sim_g -tclbatch wave_good.tcl

代码获取：本实验完整代码（counter4.v、tb_counter4.v、错误/正确两份 tcl）见公开仓库 derekzhuo/geek-doc.cn 的 experiments/ts-xsim-wave-invalid-command/。把命令里的 Vivado 路径改成本机安装目录即可复现。

这一篇在知识体系里的位置 ​

本篇是 FPGA 入门 排错支线上「tcl 语法类」报错的代表，与 XSIM 43-3225、XSIM 43-4099 模块缺 timescale 同属 XSim 命令行流程的高频坑；正确挂波形后的完整批处理流程见 Vivado 命令行批处理仿真，无 GUI 看波形走 XSim 批处理 dump VCD。

一句话总结 ​

invalid command name "wave" 是把 ModelSim 的 wave add 语法误喂给 XSim——XSim 挂波形的正解是 add_wave；但这条错真正的杀伤力在于 -tclbatch 遇错不退出、掉进 xsim% 把批任务挂死，所以完整修复是两件事：命令换成 add_wave，脚本末尾补上显式 exit（最好再套一层外层超时），让任何 tcl 错误都快速失败而不是无限等待。
