FPGA 原型验证专题 49：分区云 FPGA 与虚拟原型接入——不必拥有整柜，按分钟租用一颗 FPGA ​

更新时间：2026-09-13。本文是模块 F（规模化、云化与工程运营） 第四篇。46 编译农场与周转时间 OOC/增量/seed 扫掠、47 多用户资源调度 预约/作业/租约/防误烧、48 远程实验室与 IO 重定向 虚拟前面板/远程上下电 讲的是“自建/自有硬件怎么规模化、远程化”；本篇讲另一极：一颗都不买，按分钟向云厂商租 FPGA，到底能做什么、不能做什么。

一、云 FPGA 的本质：你租的是“分区”，不是整颗芯片 ​

裸金属 FPGA 板上你拥有全部资源：任意引脚、任意时钟、可以烧自己的 PCIe/DDR 控制器、可以插任何子卡。多租户云为了安全和可管理，把一颗 FPGA 切成两层：

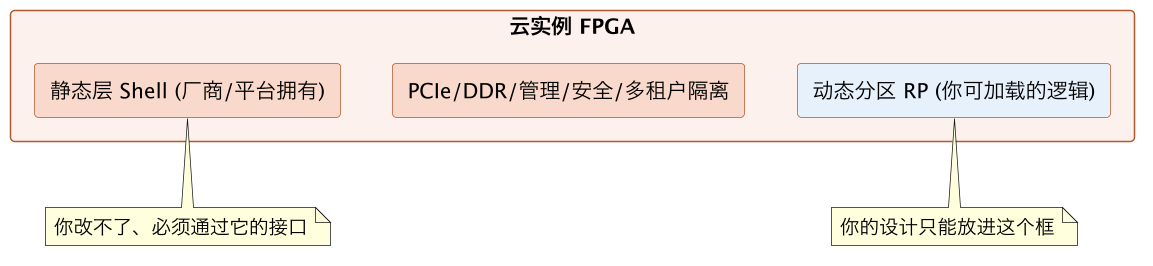

FPGA 原型验证专题 49：分区云 FPGA 与虚拟原型接入——不必拥有整柜，按分钟租用一颗 FPGA 示意图（第 2 张）
  • Shell（静态逻辑，static region）：厂商提供并拥有，负责 PCIe 枚举、DDR 控制、管理、安全校验、（部分平台）多租户隔离，开机就在、用户不可改；
  • RP（reconfigurable partition，动态可加载区域）：你能编程的部分，相当于“大芯片里划给你的一块区域”；
  • 你的设计以特殊接口挂到 Shell 上，用的是厂商规定的 AXI/接口约定，不是任意引脚；
  • 比特流常需厂商签名/镜像格式转换，不能把本地 Vivado 生成的 bit 直接丢上去，也不能把云镜像拿到本地板跑。

这就是“分区云 FPGA”名字的由来——你获得的是一颗被托管器件上的一个逻辑分区。

二、典型交付与开发流程 ​

  1. 在本地/云构建机按 Shell 的接口约束开发 RP 逻辑（大量使用官方 HDK/示例，29 IP 核 与 30 时钟向导 的组合）；
  2. 跑时序与设计规则检查（DRC），云平台对时钟、IO、资源占用有额外限制（34 时序报告）；
  3. 提交构建，平台在后台综合/P&R（这一步本身可与 46 编译农场与周转时间 OOC/增量/seed 扫掠 结合）；
  4. 生成平台专属镜像（AFI 一类），注册到你的账号；
  5. 申请 FPGA 实例 → 加载镜像 → 通过驱动/SDK 与 RP 通信；
  6. 用完释放实例，按分钟计费，不再持有任何硬件。

三、云 FPGA 能做与不能做（能力边界） ​

能力云分区 FPGA本地自研原型板
算法/数据加速（AXI-Stream/PCIe 进，处理，出）强项可以
大容量单器件、HLS 快速试错弹性可以
自定义物理引脚 / 任意 IO 标准不行（Shell 托管）可以
真实外设子卡（MIPI、传感器、专用 PHY）大多不支持可以（34 以太网/USB/MIPI 外设接入 子卡生态/等时实时性）
多片私有互联/TDM 分区仅平台固定互联可以（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频）
PCIe/以太网高速口经 Shell可以
边缘 bring-up、长稳压测、ESD/EMC不行可以
比特流/网表私密性信任依赖厂商合同自控

一句话：云 FPGA 极适合“数据进、处理、数据出”的加速类工作负载，极不适合“要碰真实引脚/子卡/私有多片拓扑”的 ASIC 物理接口 bring-up。

四、对 ASIC 原型：云能帮哪一段 ​

把 37 原型/Emulation/仿真选引擎 决策树/多引擎排班 用到云上，云 FPGA 在原型链条里能接的活：

它替代不了：ASIC 多片分区的真实 TDM 互联（除非用专门的云原型服务/大型多卡实例，能力和成本都不同，36 商用原型平台版图 HAPS/Protium/第三方能力边界、44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本）、真实速率下的接口和功耗/热验证（34 功耗估计）。

五、云 FPGA × 虚拟原型 × 仿真的混合流 ​

云 FPGA 还可与**虚拟原型（virtual prototyping，纯软件高速功能模型）**排班：

bash
架构/软件早期 ──▶ 虚拟原型(最快、无时序、可见性高、跑软件栈)
                          │  功能收敛/需要真实吞吐
                          ▼
算法/数据通路 ──▶ 云 FPGA(弹性、真实并行、PCIe/DDR 模型)
                          │  接口冻结/要碰真实信号
                          ▼
完整 SoC/接口 ──▶ 本地多片物理原型(真实 IO/子卡/多片)

三者不是竞争而是按成熟度接力（多引擎排班见 37 原型/Emulation/仿真选引擎 决策树/多引擎排班、41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）。虚拟原型零硬件、秒级重启、适合软件开发和架构权衡；云 FPGA 给真实并行硬件但 IO 受限；物理原型给全部真实度。

六、安全模型与 IP 保密（芯片公司最在意的点） ​

  • 比特流在云平台要经厂商工具转换/签名，意味着网表/设计要进入平台构建流程，保密依赖合同与厂商隔离承诺，核心 IP 需评估后再上；
  • 镜像与账号绑定、不可随意下载移植，保护了平台也限制了你——换云、换回本地都要重新构建；
  • 侧信道/多租户隔离由 Shell 保证，用户无法窥探同物理器件其他租户；
  • 合规敏感项目（涉密、军工、车规）往往因数据出境/审计要求不能用公有云，这也是 38 国产与第三方原型平台生态 可用性/工具链/迁移成本 与本地机房仍不可替代的原因。

七、当弹性容量用时的成本与延迟坑 ​

  • 构建慢于运行：云 FPGA 实例按分钟便宜，但生成一次镜像可能数小时，CI 里要缓存镜像、区分“构建时间”和“运行时间”；
  • 冷启动与镜像加载：申请实例+加载镜像有分钟级延迟，不适合需要秒级抢占的场景；
  • 数据搬运：TB 级激励/trace 上云再回传的时间和流量费可能超过计算节省（与 45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线 同一类瓶颈）；
  • TCO 要按使用模式算：长期高占用时自有硬件摊薄后更便宜，云只在“峰值/间歇/不想持有”区间占优（44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本）。

八、常见坑速查 ​

  • 以为云 FPGA=远程整板 → 实际只有 RP 分区，IO/时钟/子卡被 Shell 托管；
  • 拿本地 bit 直接上云 → 要走 HDK/签名/镜像格式转换；
  • 想在云上接真实传感器/MIPI → 物理子卡基本不可用，回到本地板；
  • 核心网表无条件上云 → 先过保密/合规评估；
  • 只算实例分钟费、忽略构建和数据搬运 → 用 TCO 模型按全模式算账；
  • 把云当多片私有互联原型 → 只有平台固定互联，私有 TDM 仍需物理机柜。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：云 FPGA 的本质不是租一整颗可任意使用的芯片，而是多租户安全下被 Shell（厂商拥有且不可改的静态逻辑，托管 PCIe/DDR/时钟/管理/隔离）和 RP（你唯一能编程的动态可加载分区）切成两层，你只能以厂商规定的接口把设计挂进去、比特流还需经平台转换签名、镜像绑定账号且不可移植回本地；其能力边界是“数据进—并行处理—数据出”的加速类工作负载（算法加速、HLS 试错、大容量单器件弹性、CI burst、培训沙箱、软件团队早期接入）很强，但自定义物理引脚/任意 IO、真实外设子卡（MIPI/传感器/专用 PHY）、私有多片 TDM 互联、边缘整机 bring-up、长稳压测与 ESD/EMC 等物理验证基本做不了，因此 ASIC 原型只能用它接容量 burst、早期算法架构和软件预研，替代不了真实多片机柜；它应与虚拟原型（零硬件秒级重启、可见性高、适合软件与架构权衡）和本地物理原型（全部真实度）按成熟度接力排班而非互相替代；芯片公司还须重点评估 IP 保密（网表要进平台构建流程、保密依赖合同隔离承诺）与合规（涉密/车规数据出境限制使国产私有化平台和本地机房不可替代）；把云当弹性容量用时要警惕生成镜像可能数小时（须区分构建时间与运行时间、缓存镜像）、实例申请加镜像加载分钟级冷启动、TB 级激励和 trace 上云回传的时间流量费、以及长期高占用下自有硬件摊薄更便宜——云只在峰值/间歇/不想持有的区间占优。
