FPGA 原型验证专题 30：Linux/RTOS 在原型上启动——启动链、降频补偿、超时与启动时间换算 ​

更新时间：2026-09-13。本文是原型外围姊妹系列第五篇，模块 B（软硬件协同）收尾。29 固件 shift-left RTL 冻结前 bring-up/驱动开发把 bring-up 推进到 RTOS 之前；本篇讲最能体现原型价值、也最容易卡住的一步——把完整操作系统启动到 shell/root。它依赖 27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律（OS 必须在自由时钟的 ICE 下跑）、28 处理器 JTAG/调试口上原型 GDB/trace/失真、32 DDR/存储接入原型 真实DRAM/降速模型/容量墙（编号见后续，DDR 是启动的关键依赖）。

这一篇在体系里的位置 ​

启动一个现代 OS，等于把 SoC 几乎所有子系统在真实软件驱动下按真实顺序走一遍：复位释放、CPU 取指、片上 ROM/ SRAM、时钟/复位控制器、DDR 初始化、中断控制器、定时器、UART 控制台、存储或网络加载、页表/MMU、cache 一致性、外设枚举。任何一环不对，启动就停在那一级。这也是为什么"启动到登录提示符"是一个里程碑式的验收点——它一次性证明了大片 RTL 和软件的协同正确性。

本篇不讲某一架构的具体命令（那是各平台 BSP 文档的事），而讲在原型这个特殊载体上启动 OS 的共性工程：启动链每级要准备什么、原型的哪些非理想性会让它挂、怎么判断挂在哪一级、怎么解读启动时间。

本文要回答的问题 ​

  • 一条典型 ARM/RISC-V Linux 启动链（ROM→FSBL/SPL→ATF/SBI→U-Boot→kernel→rootfs）各级在原型上分别需要什么前提？
  • 为什么 OS 只能在 ICE 模式跑、停时钟/锁步会怎样？
  • 原型降频和跨片延迟会动到哪些"默认时间假设"（DDR 训练、定时器、看门狗、链路超时、校准循环）？
  • 存储和 rootfs 在原型上用什么替代？NFS/tftp/内存盘/替换存储各适合哪个阶段？
  • 怎么把"原型上的启动时间"正确换算回芯片预期？为什么不能直接用墙钟？
  • 启动卡死时如何快速定位是哪一级、软件问题还是原型问题？

一、启动链分级：每一级在原型上的前提 ​

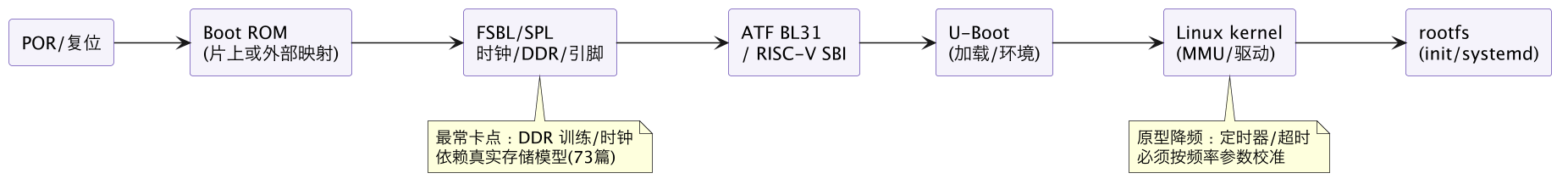

FPGA 原型验证专题 30：Linux/RTOS 在原型上启动——启动链、降频补偿、超时与启动时间换算 示意图（第 2 张）

逐级说明在原型上的前提：

  1. POR 与复位释放：全系统复位必须同步到达所有 FPGA 和核（28 处理器 JTAG/调试口上原型 GDB/trace/失真），启动核（boot hart/primary core）释放、其它核进等待状态（PSCI/spin-table 或 SBI HSM）。跨片复位不同步会导致次核提前取指、或启动核拿不到释放。
  2. Boot ROM：真芯片的片上 ROM 在原型里通常映射为一块只读存储（替换 SRAM/COE 初始化/外部 Flash 模型）。要确保复位向量地址、ROM 镜像、启动选择 strap 三者匹配。早期也可绕过 ROM，用 JTAG 直接把 FSBL 下载到 SRAM 运行，缩短迭代。
  3. FSBL/SPL（一阶启动）：配时钟/复位控制器、初始化 DDR、配引脚复用（pinmux/I/O 电压）、把下一阶段镜像搬到内存。这是在原型上最容易卡死的一级，因为它直接依赖真实时序敏感的 DDR 训练/初始化和时钟树。
  4. ATF BL31 / RISC-V SBI（运行时固件）：安全监控/机器态运行时，提供 PSCI（核上下电）、SBI 调用、定时器/IPI 抽象。它依赖定时器、核间中断（IPI/软件中断）、各核启动地址——跨片核间中断延迟变大时，多核启动握手偶发超时是典型问题。
  5. U-Boot（二阶 bootloader）：初始化更多外设、从存储/网络加载内核与设备树（DTB）、传 bootargs。原型上常改走 tftp（经速率适配后的网络，见 75 篇）或直接从内存/替换存储加载，绕过尚未就绪的 SD/eMMC。
  6. Linux 内核：解析 DTB、建页表开 MMU、注册驱动、轮询/等待外设 ready、挂载 rootfs。这一级对"时间"最敏感（第三节展开）。
  7. rootfs 与 init：最小可用先 initramfs/内存盘（只依赖内存），再 NFS（依赖网络），最后才是真实块设备根文件系统。到 systemd/登录提示符意味着驱动、调度、文件系统、网络栈基本打通。

二、为什么 OS 必须在 ICE 自由时钟下跑 ​

操作系统里充满了对"时间在自主流逝"的假设：jiffies/时钟节拍中断、定时器软中断、调度器时间片、看门狗、各类 mdelay/udelay 忙等、驱动的"轮询某状态位最多 X ms"、TCP 超时、DDR 训练的刷新与时序校准。这些代码假设：我不控制时钟时，硬件时钟仍在均匀前进。

27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律的锁步/加速模式会按主机同步停时钟或让时间不均匀——一旦时钟停住：看门狗永远不喂→复位；udelay 忙等基于时钟周期计数，时钟一停它永远等不够→死循环；节拍中断不来→调度器认为没有时间流逝，任务全卡住。所以完整 OS 只能在 ICE 模式、时钟自由跑下启动。协同加速模式可以跑裸机片段、驱动状态机（70 篇阶段 A），但跑不了依赖真实时间流动的完整 OS。

唯一的例外是少数"周期精确锁步、软件不使用任何时间假设"的极简 RTOS 场景，代价是慢到没有实用价值，一般不用于 OS bring-up。

三、降频补偿：OS 在原型上的"时间观" ​

原型等效频率往往只有芯片目标频率的几十分之一，且跨片路径被 TDM 进一步拉长。OS 仍要正确运行，关键是让它知道自己跑在什么频率上，而不是硬编码标称频率。

**1) 时钟源/定时器频率必须如实配置。**内核和固件通过设备树（timebase-frequency、clock-frequency）、启动参数或运行时查询得到频率。原型版 DTB/配置填降频后的实际频率，则：

  • 基于周期计数的 mtime/ARM generic timer 换算成秒仍然正确——系统时钟和读它的代码一起变慢，"滴答"数到阈值对应的芯片周期数语义不变，只是墙钟变长；
  • udelay 这类基于"数周期实现延时"的函数仍然延迟正确数量的周期（在芯片预期上是 1µs 的周期数，在慢原型上要花更多墙钟时间，但软件逻辑不依赖它等于真实 1µs）。

2) 真正会出问题的是"墙钟/真实物理时间"假设。

  • DDR/PHY 训练与校准：DDR 初始化里常有基于真实时延、刷新周期（tREFI 是绝对物理时间）、读写训练窗口的流程。若原型用真实 DDR + 速率适配（73 篇样式一），DRAM 刷新按真实时间走，而控制器/PHY 在慢时钟下配出来的刷新周期可能对不上真实 DRAM 的要求——很多团队在原型上用经过修改的训练/刷新参数或免训练（training bypass）配置，或干脆用 FPGA 片上存储建模，绕开真实 DRAM 时序敏感性。
  • 外部器件超时/链路训练：PCIe/USB/以太网对端有自己的真实超时（74/75 篇），慢原型响应太慢会被对端判失败。这正是高速接口要速率适配/降速子卡的原因；OS 里相应枚举超时有时也要放宽。
  • 绝对时间校准：某些驱动用固定循环数估时（而非读定时器），在降频下其真实时长改变；这类要改成读硬件定时器。
  • 看门狗：喂狗周期按芯片频率设的阈值，在慢原型上要么按频率系数放宽、要么先关掉，否则 OS 反复复位（但保留对"系统是否真的卡死"的其他监测）。

3) 均匀降频 vs 不均匀抖动。均匀地整体变慢对软件基本透明（一切周期计数同比例）；真正危险的是跨片 TDM 造成的局部、不均匀延迟——某次访存突然被拉长几十上百倍。依赖精细超时、自旋等待窗口紧的代码可能偶发失败。对策：关键路径尽量不跨片（分区时把启动相关子系统放在同一 FPGA，12 多 FPGA 分区算法 割集/容量/图划分），并对已知跨片路径在 DTB/超时参数上留裕量。

四、存储、镜像与 rootfs 的原型替代 ​

启动需要"放镜像的地方"和"放根文件系统的地方"，真实介质（SD/eMMC/NAND）在原型早期常没就绪。按启动阶段选择替代，越往后越接近真实：

启动要素早期（最省事）中期后期（最真实）
Boot ROM/FSBLJTAG 直接下载到 SRAM替换 ROM（COE/SRAM 初始化）真实 Flash 模型
内核/DTB 加载JTAG/内存加载器U-Boot 从替换存储/内存加载tftp（经适配网络）
rootfsinitramfs/内存盘NFS（经适配网络）真实块设备（SD/NVMe 经速率适配）
主内存FPGA 片上/板载 SRAM 建模（容量小）大容量替換存储真实 DDR + 速率适配/训练 bypass

要点：

  • 先用 initramfs：它整体加载进内存，只依赖"有内存和能取到内核"，不依赖任何块设备/网络，是第一次进 shell 的最快路径。
  • NFS/tftp 需要网络子系统已通：通常要到 U-Boot 网络和驱动就绪，且网络经速率适配后对 TCP 超时要放宽；好处是改 rootfs/内核不用重新烧写，迭代快。
  • 内存容量墙：片上 SRAM 装不下完整内核+rootfs 时，必须上板载大容量存储或真实 DDR（73 篇三种存储样式）。很多项目第一次启动失败不是逻辑错，而是链接地址/加载地址超出了原型可用内存。
  • 设备树是原型适配的中心：频率、内存大小与基址、中断号、兼容串、哪些 IP present、替换 IP 的兼容驱动，几乎都通过 DTB 调整。为原型维护一份专门的 *-proto.dts，与真芯片 DTB 共享大部分、只改原型相关项。

五、启动时间怎么换算回芯片预期 ​

管理层常问："原型上启动到 shell 要 8 分钟，芯片会不会也这么慢？"——直接拿墙钟比较是错的。正确的换算口径：

  1. 以周期计数为准，不以墙钟为准。读硬件周期计数器（ARM CNTPCT/RISC-V time/mcycle）记录从复位到各里程碑的周期数。只要软件看到的频率参数正确，同一份代码在芯片上的预期墙钟≈周期数 / 芯片目标频率。
  2. 区分三类时间开销：
    • 纯 CPU 执行时间：与频率近似线性，按频率比缩放（原型 5MHz、芯片 1GHz，则芯片快约 200 倍）。
    • 访问真实物理介质/对端的固定物理时间：如真实 DDR 刷新、真实网络 RTT、真实链路训练——这些不随 FPGA 频率缩放，在原型总时间里是"固定底噪"，换算时应扣除或单列。
    • 跨片/TDM 引入的额外延迟：不均匀、随分区变化，属原型失真，芯片上不存在，外推时必须扣除，否则会高估芯片延迟。
  3. 用比例法做 sanity check：对一个已知 CPU-bound 阶段（如解压内核），量原型周期数和墙钟，反推等效频率是否与预期降频一致；若实测等效频率远低于预期，说明时间被跨片/存储模型吃掉，应先优化分区/存储而非下结论。
  4. 性能结论分级：原型可较可信地给周期级相对比较（两种配置谁快、缓存命中行为，配合 24 活动覆盖率与性能调试闭环 热点/瓶颈/回放与后续 E3 篇校正）；不要给"芯片绝对启动耗时""绝对中断延迟"下结论。

一句话：原型回答"这段软件逻辑要花多少周期/顺序对不对"，不直接回答"在芯片上要多少毫秒"，后者要靠周期数外推并扣除物理固定项和跨片失真。

六、启动卡死的分层定位 ​

启动链是一条有序管线，"卡在哪一级"决定了找谁排查。自前向后逐级判定：

  1. 完全无任何迹象：查复位/时钟/启动 strap/启动核选择/JTAG 能否 halt（69 篇）。先用 JTAG 看 PC 在哪里、是否在取指。
  2. ROM/FSBL 都没反应：查复位向量、ROM 镜像映射、JTAG 直载 FSBL 是否可绕过；跨片复位同步。
  3. 卡在 FSBL/DDR 初始化：最高频。查存储模型/真实 DDR 训练、刷新参数、训练 bypass、时钟树、内存容量与加载地址（73 篇）。
  4. FSBL 过、ATF/SBI 或次核启动卡：查定时器、IPI/核间中断、PSCI/SBI 握手、跨片核间路径、次核启动地址。
  5. U-Boot 起、内核不搬或不起：查镜像加载地址/大小、DTB 地址覆盖、镜像头/架构、控制台配置。
  6. 内核早期挂（控制台无输出/earlycon 前）：用 earlycon/轮询串口、JTAG 看 PC；常是 DTB 频率/内存/中断控制器配置错、或某驱动在慢原型上超时设太短。
  7. 内核起、挂 rootfs：查 initramfs 是否完整打进镜像、NFS/网络（链路与超时）、设备驱动 present、设备树 compatible。
  8. 能进 shell 但不稳/偶发重启：查看门狗喂狗周期、跨片不均匀延迟、真实接口掉线、长稳（进入 soak 阶段）。

每一级都优先用 69 篇的 JTAG halt/单步/trace 直接看现场，而不是盲改；并坚持先读 build_id（20 比特流烧录与四方版本一致 manifest/门禁）确认比特流与镜像/DTB 版本配套——启动期"玄学"很大比例是镜像、DTB、比特流三者版本错配。

七、让 OS 稳定长跑的检查清单 ​

  • ICE 自由时钟，确认无任何路径会门控系统时钟；
  • DTB/启动参数频率填实际降频值，定时器/节拍正确；
  • 看门狗按频率系数放宽或临时关闭，另有卡死监测；
  • DDR/存储训练与刷新参数按原型介质处理（bypass/建模/适配）；
  • 关键启动子系统尽量同片，跨片超时留裕量；
  • 控制台 earlycon 可用，JTAG halt/trace 全程可连；
  • rootfs 从 initramfs→NFS→真实块设备分阶段推进；
  • 镜像、DTB、比特流、固件（FSBL/ATF/SBI/U-Boot）版本一起锁定进 manifest；
  • 进 shell 后安排自动冒烟（建文件、ping、跑负载）与反复复位重启测试。

七、板上调试与 bootlog 取证：把"没起来"变成可定位的问题 ​

原型上 OS 启动失败和真机不同：可能是硬件/原型问题，也可能是软件问题，且每次失败代价高（重综合以小时计、重启以分钟计）。因此 boot 阶段的可观测性和取证习惯要在第一次尝试前就布好。

**分级输出，永远保留最低一级。**串口是最可靠、最不依赖待验证硬件的输出通道，bootrom→SPL→U-Boot→kernel 早期都应走串口，且即使后期接了真 console/网络，串口也不要关——系统死在 console 初始化之前时，串口是唯一的现场。内核 earlycon/earlyprintk、U-Boot 早期驱动、bootrom 的点灯码，组成从"黑"到"亮"的完整输出梯度。

**用 LED/代码区分"死在哪一段"。**原型常连完整串口日志都来不及建立。约定一组启动阶段码（bootrom=0x1、SPL=0x2、U-Boot=0x3、kernel start=0x4、userspace=0x5…）写在 GPIO/调试寄存器，配合 69 篇的 JTAG，死后 halt 一看 PC 和阶段码，立刻知道排查方向。这是 bring-up 期性价比最高的插桩。

**死后的现场取法。**死机能 JTAG halt 时：读 PC/LR、当前异常类型、栈回溯、关键结构体（U-Boot 的 GD、内核 init_task/log_buf、页表基址）；pstore/RAMOOPS 思路在原型上同样适用——留一块复位不被清零的内存放 panic 日志。跑不到 halt 的（总线挂死、时钟停），上 ILA/探针抓最后一次总线事务（63 篇），并检查是不是跨片/访问模型超时。

典型故障到原因的对照表（经验向）：

典型现象更可能的原因
无任何串口字符时钟/波特率/引脚、bootrom 未起、存储读取失败（看存储模型/通路）
bootrom 阶段码不动启动介质配置、引脚/电平（73、76 篇）、镜像头格式
U-Boot 解压内核后挂死镜像地址/大小冲突、cache 一致性、MMU 页表、DUT 内存容量不足
内核早期日志后挂earlycon 之后的中断/GIC、节拍器、真实存储驱动第一个 DMA
内核反复重启看门狗仍在线（超时没喂）、内核 panic 且 reset 策略=重启
用户空间启动极慢但最终成功不是 bug：原型慢+真实文件系统，用降频补偿后的时间预期判断

**看门狗与超时的特别提醒。**SoC 上的 watchdog、链路超时、PHY 自协商超时等真实计时，在降频原型上必须能关/能放宽/能由适配层处理——这是最常见的"代码没问题但反复复位"。启动阶段先全部关掉，稳定后再逐项恢复验证。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：在原型上启动完整 OS 是一次性点亮复位链、启动核、ROM/FSBL、DDR、中断、定时器、控制台、加载链路、MMU 和外设枚举的总验收，必须在 ICE 自由时钟下进行——锁步/停时钟会让节拍中断、udelay 忙等、看门狗全部失效，因此协同加速只适合裸机片段而不适合完整 OS；启动链按 ROM→FSBL/SPL（最常卡在依赖真实时序的 DDR 训练/时钟）→ATF/SBI（依赖定时器与跨核 IPI，次核握手易被跨片延迟拖超时）→U-Boot→内核（对时间最敏感）→rootfs 逐级准备前提，存储从 JTAG 直载/initramfs 起步、再 NFS、最后真实块设备，原型差异集中在一份专门的 *-proto.dts（频率、内存、中断、compatible）里维护；原型相对芯片是"均匀变慢＋局部跨片抖动＋真实介质固定物理时间"三者叠加，软件只要拿到正确的降频频率参数，周期计数语义就自洽，所以启动时间必须以周期计数器为准、按芯片目标频率外推，并扣除不随 FPGA 频率缩放的真实物理固定项和芯片上根本不存在的 TDM 失真，绝不能拿原型墙钟当芯片性能；卡死时按启动管线逐级判位（无迹象查复位/strap、卡 FSBL 查 DDR、卡 SBI 查 IPI、卡内核早期查 DTB 频率与超时、卡 rootfs 查 initramfs/网络），全程用 JTAG 看 PC、先读 build_id 排除镜像/DTB/比特流错配，进 shell 后再上冒烟、复位循环和长稳——做到这些，流片回来时软件往往已在"和真芯片几乎无差别"的环境里跑了几个月。
