状态机设计：一段/两段/三段式、状态编码与完备性

更新时间：2026-09-05。本文是「集成电路大类 · 芯片设计」**进阶层（intermediate）**第二篇新正文（#04）。上一篇可综合 RTL 编码规范立了规矩，这一篇把规矩用在控制逻辑最常见的结构上。入门层微架构入门说过「控制靠状态机、数据靠通路」，本篇解决：状态机到底怎么写才好维护、时序好、不会跑飞。

本文要回答的问题

Moore 和 Mealy 状态机差在哪？输出会不会有毛刺？
一段/两段/三段式分别是什么结构，为什么业界推荐三段式？
binary / gray / one-hot 编码怎么选？
状态机「跑飞」「死锁」是怎么发生的，怎么从设计上杜绝？

一、先分清两种模型：Moore vs Mealy

Moore 型：输出只取决于当前状态（进入某状态就输出某值）。输出与时钟沿同步、干净无毛刺，但反应慢一拍。
Mealy 型：输出取决于当前状态 + 当前输入。少一个状态就能反应、省周期，但输出是组合逻辑，输入一变输出立刻变，可能有毛刺，不能直接当时钟/使能给外部。

工程经验：控制输出尽量 Moore 化（输出寄存一拍），Mealy 只用于内部组合判断。这正好引出三种写法。

二、三种写法：从能跑到好维护

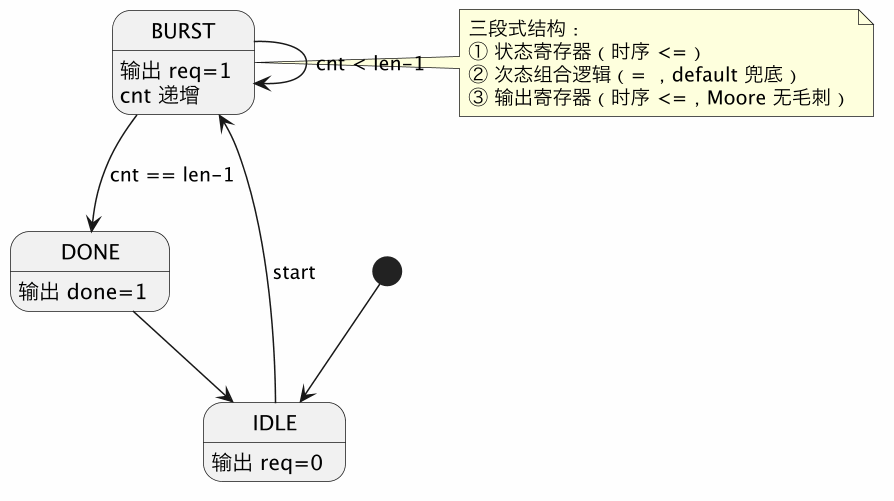

以「带计数的突发传输」简化 FSM 为例：IDLE → BURST（发 len 笔）→ DONE。

一段式：状态转移、输出全写在一个时序 always 里。代码短，但所有判断挤在一起，综合出的次态逻辑和输出逻辑混在触发器输入端，改一处怕动全身，且输出虽然寄存了但可读性差。教学常见，工程不推荐。

两段式：一个时序块只做「现态 ≤ 次态」的寄存器；一个组合块算次态和输出。结构清晰，但输出在组合块里 = Mealy/组合输出，下游直接用有毛刺风险。

三段式（工业推荐）：拆成三块，各司其职：

systemverilog

// ① 状态寄存器：时序逻辑，现态 <= 次态
always_ff @(posedge clk or negedge rst_n)
  if (!rst_n) state <= IDLE;
  else        state <= next_state;

// ② 次态转移：纯组合，只算 next_state
always_comb begin
  next_state = state;                 // 默认保持，防锁存器
  unique case (state)
    IDLE:  if (start)        next_state = BURST;
    BURST: if (cnt == len-1) next_state = DONE;
    DONE:                     next_state = IDLE;
    default:                  next_state = IDLE;  // 完备性
  endcase
end

// ③ 输出逻辑：时序，输出寄存 -> Moore 型，无毛刺
always_ff @(posedge clk or negedge rst_n)
  if (!rst_n) begin req <= 1'b0; end
  else begin
    req <= (next_state == BURST);    // 用 next_state 可提前一拍输出
  end

写法	块数	输出类型	时序/毛刺	可维护性	适用
一段式	1	寄存	好	差，全挤一起	极简 FSM、教学
两段式	2	组合	有毛刺风险	中	输出仅内部使用
三段式	3	寄存（Moore）	最好	好，改转移不动输出	工程默认

三、状态编码：省寄存器 vs 省组合逻辑

编码	触发器数	译码逻辑	翻转特点	典型场景
binary 二进制	⌈log₂N⌉ 最少	复杂（多位比较）	多 bit 同时翻	ASIC 省面积、状态多
gray 格雷码	⌈log₂N⌉	复杂	每次只翻 1 bit	跨时钟域指针、低功耗
one-hot 独热	N 个（状态数）	极简（1 bit 判断）	每次翻 2 bit	FPGA 首选（触发器富裕）

gray 码跨时钟域的用途在 FIFO 深度设计和进阶 #11 异步 FIFO 篇细讲。实际工程常直接写 enum 让综合器 auto 编码（DC 的 set_fsm_encoding、Vivado 的 fsm_encoding 属性），但安全相关、跨时钟的状态寄存器要手动锁定编码。用 SystemVerilog enum 定义状态名而非裸 parameter，波形和日志里直接显示状态名，debug 效率天差地别。

四、完备性：不让 FSM 有「没写的路」

状态机失效有三种典型死法，全部靠设计规范杜绝：

跑飞（进入未定义状态）：N 个状态用 binary 编码实际有 2^⌈log₂N⌉ 个编码，多出来的编码一旦因扰动进入就无人处理。对策：组合块加 default: next_state = IDLE（SystemVerilog 用 unique case 让工具检查完备性）；
死锁（卡在某状态出不来）：转移条件设计成了「等一个永远不来的信号」。对策：每个等待状态加 timeout 退出路径；
复位不一致：复位后不在合法状态、输出没复位。对策：复位态显式 IDLE，输出寄存器全部纳入复位。

验证侧对应动作：状态机覆盖率（每个状态、每条转移弧都要覆盖到，见进阶层覆盖率驱动验证 #19），加上 SVA 断言「禁止进入非法状态」（#20）。

五、FSM 与数据通路分家

控制器（FSM）发命令、数据通路（MUX/ALU/寄存器组/FIFO）执行并回状态标志（zero/empty/full/cnt_done）——这就是入门层微架构讲的 controller/datapath 分工。FSM 里不要塞算术运算，只做「看到什么标志、跳到什么状态、拉什么使能」；数据通路模块自己算好标志位喂回来。这样 FSM 图永远画得清楚，时序也容易收敛（关键路径在数据通路，可单独流水线，见进阶 #15 时序收敛）。

总结

状态机用三段式写（状态寄存器 / 次态组合 / 输出寄存器各一块），输出寄存化走 Moore 无毛刺，default 分支 + 复位态 + timeout 保证不跑飞不死锁，编码交给工具但跨时钟用 gray、FPGA 用 one-hot。
