FPGA 进阶 38：多时钟系统设计——时钟规划、数据交接与复位隔离

本文是 fpga/ 进阶层第 42 篇，是时钟网络与约束（单个时钟怎么约束）、CDC 单 bit、异步 FIFO（跨域原语）、复位策略的架构整合篇：把这些零件组装成一个多时钟系统。

本文要回答的问题

• 多时钟工程的设计从哪一步开始？时钟拓扑怎么画？
• 域间数据交接有哪几种标准通道？
• 复位怎么随时钟域组织？
• CDC 正确性靠什么验证（为什么仿真靠不住）？

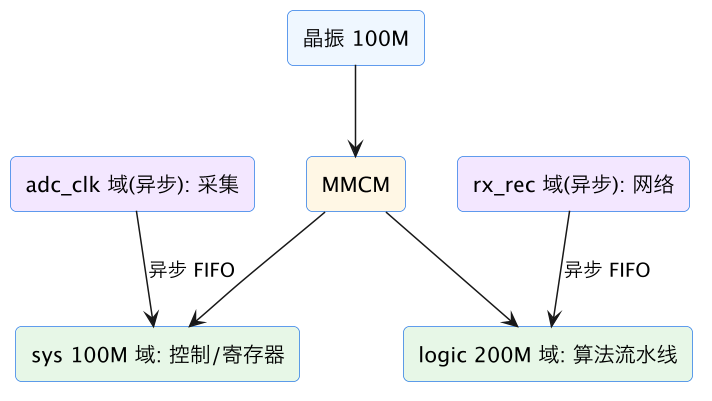

一、时钟拓扑先行

写 RTL 前先产出一张时钟拓扑表，每个时钟一行：

时钟	频率	来源	供给模块	与谁同源/异步
sys_clk	100M	板载晶振→MMCM in	全局	与 logic_clk 同源
logic_clk	200M	MMCM clk0	数据处理	与 sys_clk 同源
adc_clk	80M	ADC 随路钟（外部）	采集前端	与系统异步
rx_rec_clk	125M	SerDes CDR 恢复	网络接收	与系统异步
ddr_clk	333M	MIG 内部	DDR 控制器	IP 自管

原则：

1. 能同源就同源：接口两端时钟尽量由同一 MMCM 派生（同源可精确时序分析），异步域数量越少越好；
2. 天生异步的（独立晶振、恢复钟、外板来钟）才做异步处理；
3. 一个 MMCM 集中派生系统内频率，少造时钟树（见时钟网络篇）。

二、域间交接：三种标准通道

跨域数据	通道	要点
数据流（连续、高频）	异步 FIFO	深度覆盖最忙突发；FWFT 方便读侧；见 FIFO 篇
单 bit 控制/脉冲	双 FF 同步器	电平同步/边沿检测/脉冲展宽，见 CDC 篇
多 bit 慢变配置	握手	请求-应答分别同步；或单 bit 通知 + 目标域读稳定寄存器

铁律：

• 模块端口时钟域显式命名：s_axis_* 配 s_axis_aclk、m_axis_* 配 m_axis_aclk、AXI-Lite 配 axilite_aclk，从端口名就看得出域；
• 跨域逻辑只许例化标准 CDC 模块（sync_2ff、async_fifo、cdc_handshake），评审时一搜就全；
• 流接口统一 valid/ready，频率差由反压/FIFO 吸收。

三、复位随域组织

• 每个时钟域自己的复位：异步断言、同步释放（见复位策略），由该域时钟打两拍释放；
• 跨域的"复位"不要直接拉——目标域用自己的时钟同步释放；
• 上电顺序：MMCM locked → 释放各域复位；FIFO/IP 复位按 IP 手册时序；
• 异步 FIFO 两侧复位可以分开（各自域），但初次上电两侧都要复位到空。

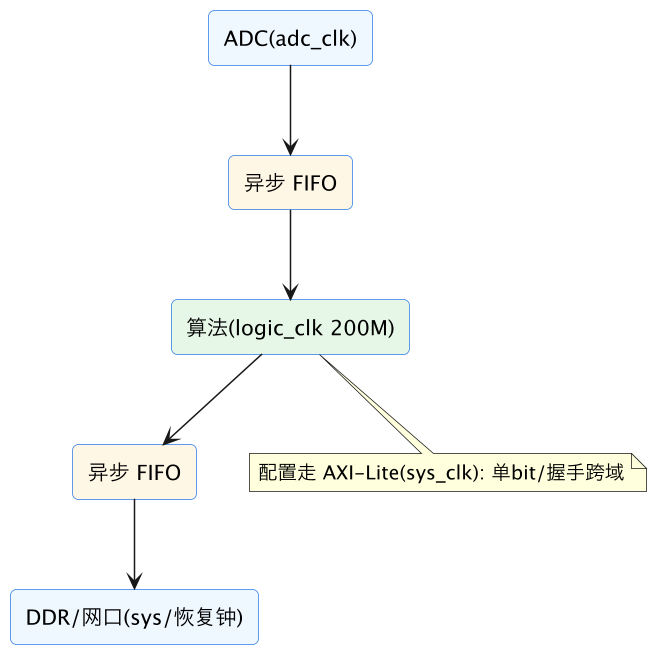

四、典型骨架

五、验证与评审清单

1. 时钟拓扑表与代码一致、经过评审；
2. report_clock_interaction 无意外的 Unconstrained/Async 路径；
3. CDC 报告清零（report_cdc / SpyGlass CDC）：每个跨域路径都可归类到同步器/FIFO/握手；
4. 异步 FIFO 深度按突发+响应裕量核算；
5. 每域复位独立同步释放、MMCM locked 联动；
6. 上板在跨域点预留 ILA 观测点。

常见坑对照

坑	后果	正确做法
不画时钟表写到哪算哪	跨域漏网、随机错	先拓扑表后 RTL
多 bit 总线裸跨域	采样到中间态	FIFO/握手
端口看不出时钟域	评审无法识别 CDC	时钟域显式命名
一个全局复位拉所有域	释放不同步/亚稳	每域同步释放
能用同源却用独立钟	异步域泛滥	同 MMCM 派生
只靠仿真验 CDC	上板偶发	report_cdc 清零

相关与延伸

零件：时钟网络与约束、CDC 单 bit、异步 FIFO、FIFO 设计、复位策略。 数据搬运：DMA 数据搬运架构；质量门禁：RTL 质量检查。

一句话总结

多时钟系统设计先画时钟拓扑表：每个时钟的频率/来源/去向/同源或异步关系一列清楚，能同源（同 MMCM 派生）就同源以减少异步域，天生异步（独立晶振/恢复钟/外板钟）才走异步处理。域间只准三种标准通道：数据流走异步 FIFO（深度覆盖最忙突发）、单 bit 控制走双 FF 同步器、多 bit 慢变配置走握手，模块端口按时钟域命名（m_axis_aclk）、跨域只例化标准 CDC 模块。复位每域独立、异步断言同步释放、由 MMCM locked 联动。CDC 是结构问题仿真抓不到——靠 report_cdc/SpyGlass 静态检查清零加跨域点 ILA 观测，而不是仿真运气。
