FPGA 进阶 39：DMA 数据搬运架构——AXI DMA/DataMover 与带宽匹配
本文是
fpga/进阶层第 43 篇。搬运基础是 AXI4 完整协议（突发/outstanding）、流接口是 AXI4-Stream、Zynq 侧使用见 Zynq 数据交互、视频场景用 VDMA 见视频流水线。
本文要回答的问题
- DMA 引擎在数据通路里扮演什么角色？S2MM/MM2S 是什么？
- AXI DMA / DataMover / VDMA 怎么选？
- 实际带宽怎么估、损耗在哪、怎么优化？
- 内存 buffer、缓存一致性、流与突发的速率匹配怎么处理？

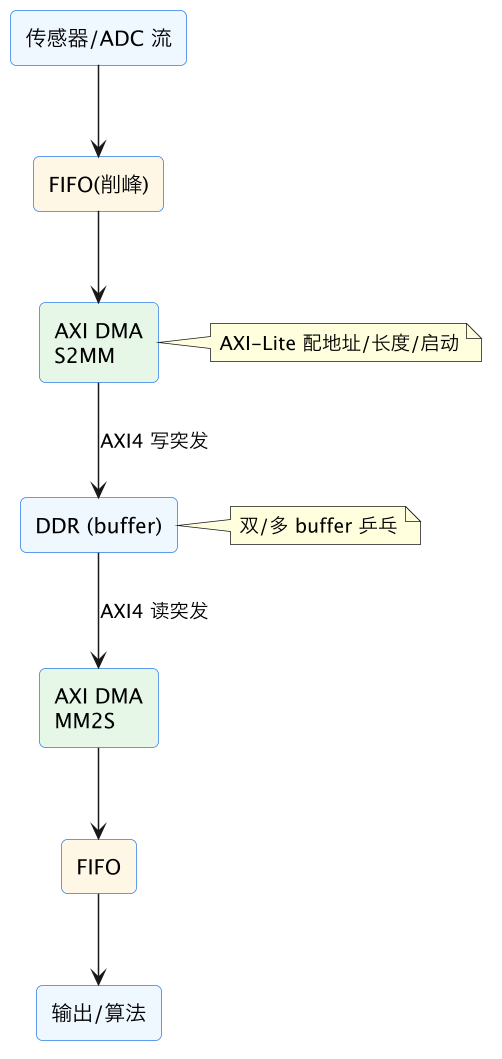

一、DMA 数据通路
- S2MM（Stream to Memory-Mapped）：流数据写进 DDR（采集/落盘方向）；
- MM2S（Memory-Mapped to Stream）：DDR 数据读成流（回放/发送方向）；
- 控制面：AXI-Lite 寄存器设目的/源地址、长度、启动；中断报完成；
- 用户逻辑只见 AXI-Stream（valid/ready/tlast），不碰内存地址。
二、引擎选择
| 引擎 | 特点 | 适用 |
|---|---|---|
| AXI DMA | Lite 配置+流口，简单/SG 两模式 | 通用块数据采集回放 |
| DataMover | 命令流驱动（地址+长度），无寄存器框架 | 自定义调度、HLS m_axi、多通道仲裁 |
| VDMA | 二维帧缓冲、乒乓、同步信号 | 视频（见视频篇） |
| QDMA/XDMA | PCIe 主机侧 | PCIe 场景 |
三、带宽估算与优化
理论带宽 = 数据位宽 × 频率（64bit×150MHz≈1.2GB/s，128bit 翻倍）。实测打折因素：
- 突发长度：短突发效率低（寻址/仲裁/行打开开销占比大）→ 用长突发、连续 buffer；
- DDR 争用/刷新/行切换：多主设备时更明显；
- 流反压打断突发：流口停，突发悬置 → FIFO 削峰；
- 描述符/中断开销（SG 模式）。
工程取值：按理论的 60%~80% 估可用带宽，峰值需求再留 20%~30% 裕量。优化手段：长突发、加宽总线、多 HP 口并行、FIFO 隔离流与内存、多 buffer 乒乓。
四、buffer 与一致性
- 物理连续：DMA 绕过 MMU 用物理地址——裸机直接给地址；Linux 用 CMA 预留连续内存或 SG 链接不连续页；
- 缓存一致性（Zynq）：HP 口不保证 cache 一致 → buffer 映射非缓存，或 DMA 前 clean、后 invalidate；要硬件一致走 ACP 口（带宽略低）；
- buffer 管理：双缓冲至少（一块在搬、一块在用），高要求用环形多 buffer + 描述符；
- tlast/帧边界：流上用 tlast 标记一次传输结束，和描述符长度对应。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 给 DMA 传虚拟地址 | 乱写内存/崩溃 | 物理连续/CMA/SG |
| 不处理 cache 一致性 | CPU 看到旧数据 | 非缓冲映射或刷 cache |
| 流直连 DMA 无 FIFO | DDR 抖动时丢数 | FIFO 削峰+深度按最坏停摆 |
| 短突发零散传输 | 带宽只有理论两三成 | 长突发、连续 buffer |
| 单缓冲 | 搬运和处理互相等 | 双/多 buffer 乒乓 |
| 带宽按理论值规划 | 峰值丢数据 | ×60~80% 估再留裕量 |
| 描述符环不检查完成 | 覆盖未处理 buffer | 用完成中断/状态轮询 |
相关与延伸
协议基础：AXI4 完整与互联、AXI-Stream/Lite；存储：DDR MIG。 平台使用：Zynq DMA/VDMA、嵌入式软件；多时钟：多时钟系统。
一句话总结
DMA 让 FPGA 自己发起 AXI4 突发搬大块数据、CPU 只管配地址长度和收完成中断：S2MM 把流写进 DDR、MM2S 把 DDR 读成流，用户逻辑只看 AXI-Stream。引擎按场景选：通用块用 AXI DMA（简单 buffer 或 SG 散聚）、视频用 VDMA（帧缓冲乒乓）、自定义搬运用 DataMover（命令流给地址长度）。带宽按位宽×频率×60~80% 估（短突发、DDR 争用、流反压都打折），靠长突发、连续 buffer、FIFO 削峰、多 buffer 乒乓逼近理论值并留裕量。软件侧两大坑：DMA 用物理地址（Linux 走 CMA/SG）、缓存一致性（非缓存映射或 DMA 前后 clean/invalidate，或用 ACP）；流与 DDR 之间必须加 FIFO，深度按"DDR 最坏停摆时间×数据率"的 2~4 倍设计。
