FPGA 专家 42：片上 trace——把"飞行记录仪"设计进芯片

本文是 fpga/ 专家层第 45 篇。ILA/VIO 临时探针见 进阶 22，调试方法论见 进阶 23，多板联合触发见 专家 43。

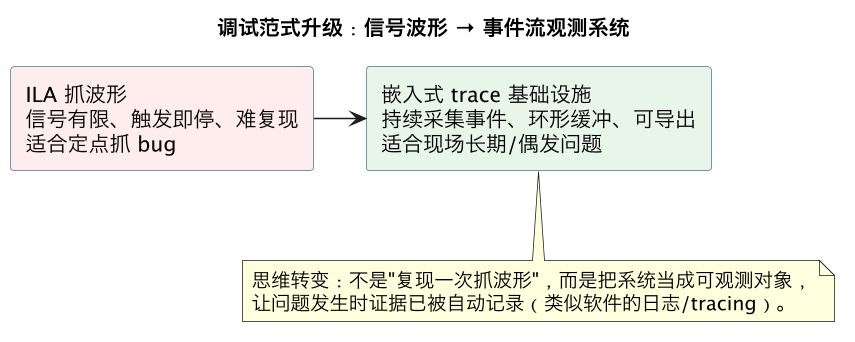

一、从"抓波形"到"建观测系统"

	ILA（示波器）	常驻 trace（飞行记录仪）
窗口	浅、触发即停	环形滚动 + 错误冻结，回看现场
视角	原始波形	事件时间线/统计/延迟分布
改观测点	重新综合	mux 网络运行时切换
适用	定位具体信号	长时行为、性能、多 IP 关联

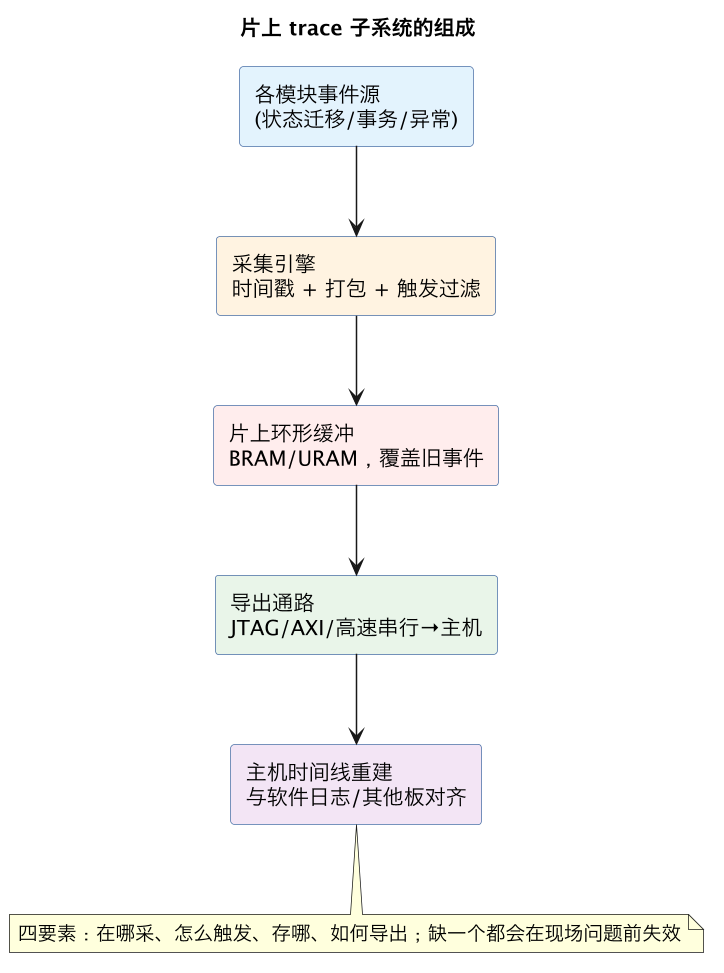

二、trace 基础设施模型

事件源(模块/总线/CPU) → 编码(ID+时间戳+字段) → 事件网络/funnel
       ▲                                        │
  mux 选点(运行时配置)                    ┌─────┴──────┐
                                         ▼            ▼
                                  BRAM 环形缓冲   流式导出(PCIe/以太→主机)
触发引擎(序列/窗口/跨片 trigger) ──冻结/arm──┘    JTAG：控制/小数据

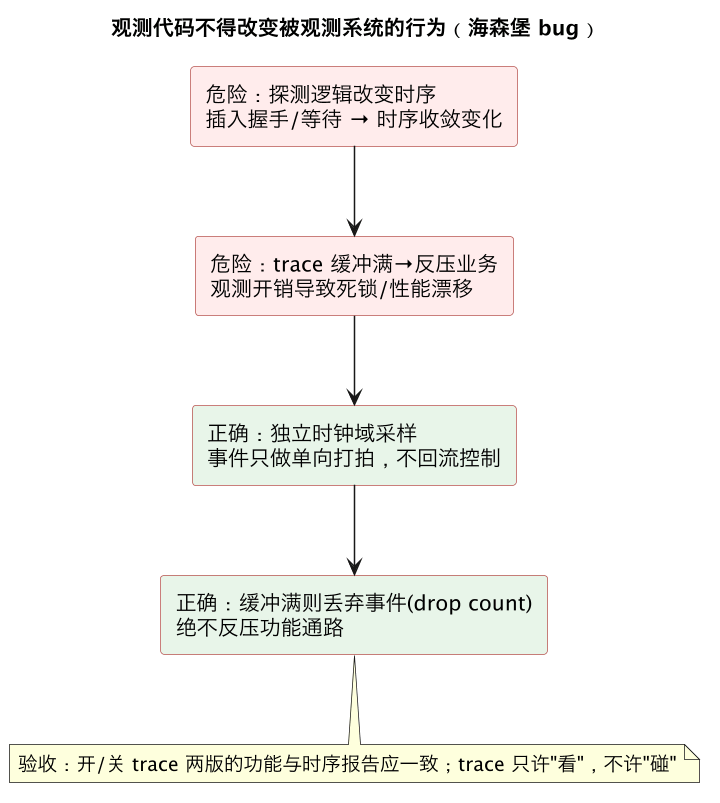

三、非侵入纪律

旁路只观测、满则丢事件计数、绝不反压业务；独立时钟+异步 FIFO；资源 3~5% 预算；加/不加 trace 的业务时序结果必须一致。

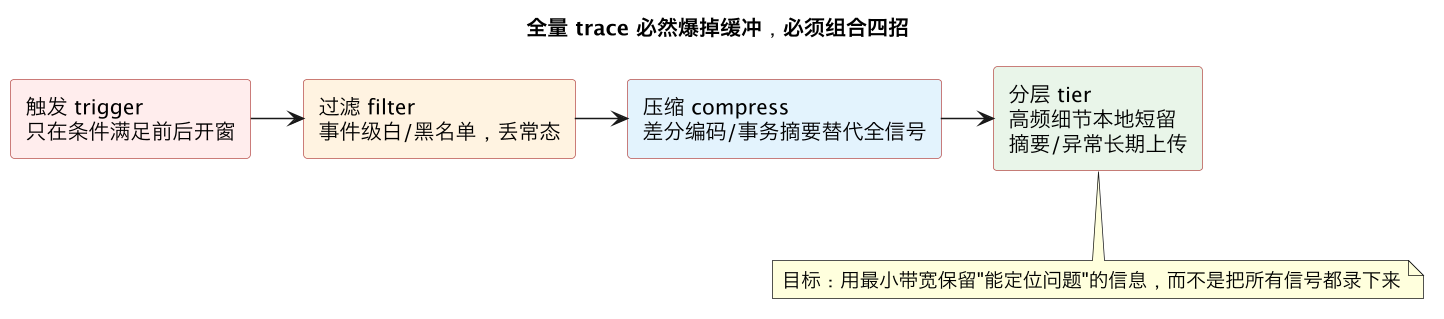

四、数据量治理四招

只记事件不记波形；硬件下沉统计（直方图/分位数）；环形覆盖+触发窗口；高速明细流式落主机，JTAG 只管慢通道。架构期算最坏事件率带宽。

五、多源对齐

同源/PTP 全局时间戳、源 ID、交叉触发矩阵、按时间戳合并——对齐 CoreSight（funnel/ETF/TMC/CTI）的成熟模型。trace 观测点清单与功能代码一起 review，trace 逻辑本身也要验证。

六、片上 trace 基础设施：采集引擎、片上缓冲与导出通路

把“抓波形”升级为“建观测系统”，工程上要设计三层东西：采集（instrumentation）、汇聚（fabric/缓冲）、导出与解码（offload & decode）。临时插 ILA 等于每次只临时搭一个探头；系统化的 trace 基础设施是产品的一部分，在仿真、bring-up、量产现场都可复用。

采集层分几类探针：①状态机探针——记录状态值与跳变（只在状态变化时产生事件，带宽低）；②事务探针——挂在 AXI/AXI-Stream/自定义总线上，把符合条件的事务（地址范围、ID、错误响应）编码成定长/变长事件记录；③数据探针——选择性抓载荷片段（前 N 拍、头尾、带掩码），避免全量录制；④性能探针——计数器与水位（FIFO 占用、总线利用率、气泡周期、各类错误），按周期或中断采样；⑤时间戳单元——全局时基（见 专家 36 的 PTP 思路），每个事件打同一时间域的戳。所有探针要做成参数化 IP：使能位、过滤条件、压缩模式可在运行时配置，默认关闭或低开销档位。

汇聚与片上缓冲面对的是几十个探针并发产事件的问题：本地先做轻量过滤和压缩（变化检测、事件定长化、按掩码记录），再经事件总线（树状汇聚或 NoC）送到 trace 管理器；汇聚要保证事件不静默丢失——内部用带水位的 FIFO，溢出时有显式计数和“溢出时刻”标记（宁可标记丢了一段，也不能让时间线看起来完整）。片上缓冲策略按场景选：环形缓冲（只留最近窗口，适合“触发前后”）、停止式（触发后冻结，适合现场）、流式（持续导出，适合 soak）。缓冲用 BRAM/URAM，容量是带宽 × 导出延迟的函数，按预算配置；关键设计是触发逻辑在片上（地址命中、错误、状态序列、外部输入、软件写寄存器都可作触发源），满足条件时控制缓冲行为并通知导出，避免为了等主机决策而错过现场。

导出通路的原则是不干扰被测系统：专用 trace 通道（独立 AXI 口/调试 JTAG/专用 SerDes/USB），带宽按峰值事件率设计且低于通道容量留裕量；导出流量绝不能与业务数据共用会互相阻塞的路径。协议上事件流要自描述（带流ID、长度、序号、时间戳、CRC），支持多探针交织而不丢序号；导出目标可以是主机文件、内存（DMA 到非分页缓冲）、或专用采集卡。解码侧维护一份“事件格式数据库”（每个 IP 版本的事件编码表），工具据此把二进制事件还原成人类可读事务时间线——格式定义必须随 RTL 版本管理并自动生成解码器，否则 RTL 一改 trace 就成乱码，这是 trace 系统最常见的腐烂方式。

最后要把探针的存在纳入设计流程：模块级接口规范里要求“自带哪些事件/计数器、默认档位、面积开销”；综合时有 trace-on/trace-off 两套配置（量产可关掉细粒度探针、保留错误和性能遥测）；验证环境复用同一套事件定义——仿真 trace 和硅上 trace 用同一个解码器打开（验证资产连续性见 05 原型到硅后衔接 pre/post-silicon 协同/errata）。这样 trace 基础设施一次建设，在仿真、原型、现场三个生命周期持续摊薄成本。

七、非侵入性的实现细节：时钟域、面积开销与行为不变性

调试逻辑最大的原罪是改变被观测系统的行为：插了 ILA 时序不过、开了 trace 性能下降、探针逻辑引入新状态机死锁。非侵入不是一句口号，要在 CDC、时序、面积、电源、功能五个维度逐条满足。

时序与时钟域：调试探针本身要跑在被测时钟域采集（寄存器先在本地域落一拍），再进跨域 FIFO 到 trace 时钟域/导出时钟，严格走 CDC 规范（见 专家 38）；触发判定若是多域联合条件，要在 trace 管理域做异步汇合并标注各部分时间戳，避免组合跨域。关键纪律：探针的“输入侧”只允许是寄存器读，不允许任何组合回连到功能逻辑，即功能代码里不存在 if (debug_x) 影响数据通路的分支——调试逻辑只观察、不决策。多周期/伪路径等时序例外出现在调试网络上时，要和功能例外一样评审，不能因为“只是 debug”就放任。

面积与布线影响：大缓冲和汇聚网络会造成拥塞，使版本间布线变化、时序漂移。控制手段：trace 子系统物理上规划在固定区域（floorplan 预留 debug region），缓冲集中放置，汇聚走线走专用通道；探针默认编译关闭（generate/config 开关），打开时给出资源预算并在 CI 记录“debug 构建”的时序结果——带调试逻辑的版本本身要能时序收敛，因为 bring-up 阶段跑的就是它；为调试版与量产版分别建立时序基线，差异可解释。ILA 类深触发逻辑的 LUT 开销可能超出直觉，插多个时先估资源。

行为不变性的功能边界：①探针只读，不驱动功能信号（唯一例外是明确标注的“调试注入”功能，如 force error、插错包，这类注入口在量产要熔断或权限锁定）；②调试寄存器的复位值保证关闭状态，配置未初始化时系统行为与无调试版完全一致；③调试总线挂死不能影响业务（trace 导出用独立通道，trace FIFO 满时丢弃/停采而非反压数据通路）；④时钟：调试逻辑不得为功能路径引入新时钟或门控；⑤功耗：常开探针的翻转率要计入功耗和散热预算，现场版本默认低频采样。

软件侧的非侵入：读 trace 寄存器的驱动不能在业务中断上下文里做长操作；触发和采集配置走独立调试接口（JTAG/管理口），不与生产控制面混用；调试会话结束要能完全拆除（停采、关中断、缓冲下电），系统不留残余状态。对安全敏感产品，还要定义调试口的认证与永久关闭（熔丝）策略——观测能力同时也是攻击面。

检验标准很朴素：开关调试逻辑，功能测试结果和性能计数器在统计误差内一致；任一调试缓冲溢出或导出断开，业务无感知继续运行；带全套 trace 的构建能独立时序签核。达到这三条，调试才是望远镜而不是扰动源。

八、数据量治理：触发、过滤、压缩与分层采集

片上 trace 的根本矛盾是观测带宽永远小于系统内部事件率。一个几百位宽、几百 MHz 的总线全量录制，毫秒级就撑爆片上内存；无治理的“全都要”结果是什么都留不下。数据量治理是一套从源头到导出的四级缩减体系。

第一级：触发（trigger）——只在有意义的时间窗附近录。触发条件在片上实时判定：地址/数据匹配（含掩码和范围）、错误/异常状态、序列触发（A 后 N 拍内出现 B，用小状态机实现）、性能阈值（FIFO 水位超线）、多探针联合、外部/软件触发。配合 pre-trigger（环形缓冲留触发前窗口）和 post 长度配置。触发的价值是把“持续观测”变成“事件观测”，数据率可以降几个数量级；代价是只能抓“你假设会发生”的问题，所以要保留低开销的常开遥测（计数器、水位）用于发现未知问题，再针对它设触发重跑。

第二级：过滤（filter）——窗口内只录相关事件。硬件过滤表（多组地址范围、ID、opcode、错误位）在探针本地筛掉无关背景流量；支持过滤栈（白名单优先、黑名单排除）和运行时热更新。过滤要谨慎：保留协议控制类事件（arbitration、retry、credit 变化）即使不在地址窗口内，否则抓到的事务无法解释上下文。过滤配置要记录在 trace 文件头里——没有过滤条件的 trace 是无法解读的。

第三级：压缩（compression）——让每条事件更小。常用手段：变化记录（状态总线不变不产生记录）、差分时间戳（只存与上一事件的 Δt）、基址+偏移（地址连续时只录增量，AXI 突发尤其有效）、定长事件头 + 可选载荷、载荷裁剪（只录首尾 beat）、Stall 编码（把“有效/准备好”流压缩成起止+长度的游程编码）。这些都是无损或对调试无损的轻量硬件压缩，解码端必须能无损还原。注意压缩器自身不能成为时序瓶颈，通常做成采集后的独立流水级。

第四级：分层采集（tiering）——不同精度不同成本常开。参考软件可观测性的做法：L0 计数器/水位（极低成本，常开，汇聚成趋势）；L1 摘要事件（状态跳变、错误、慢操作，低带宽，常开环形缓冲）；L2 事务 trace（过滤后开启，bring-up/问题期）；L3 载荷波形（触发窗口内短期开启）。系统运行时由 L0/L1 的异常自动建议升级到 L2/L3，甚至由管理逻辑自动加开——形成“低分辨率常驻 + 高分辨率按需”的体系，而不是一个全有或全无的开关。

这四级组合后的典型效果：全量波形秒级撑爆，触发+过滤+压缩+分层后，可以在几十 KB/秒 的常开开销下持续运行数小时，在异常点自动捕获完整事务窗口。数据治理的目标不是录得少，而是让每一字节都服务于定位问题；评估标准是故障复盘时“缺失的关键信息”比例，而不是 trace 文件大小本身。

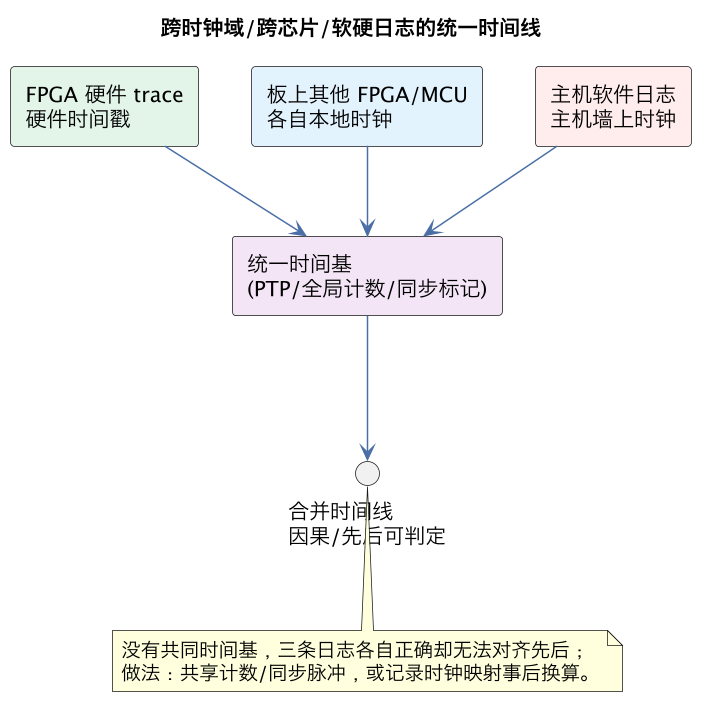

九、多源对齐、时间基与现场闭环

复杂系统的故障往往不在单个模块，而在模块之间、芯片之间、软硬件之间的交互，单源 trace 再完整也回答不了“谁先谁后、谁等谁”。多源对齐是 trace 系统从“模块调试工具”升级为“系统诊断工具”的关键一跃。

统一时间基是对齐的物理基础。单板内：全局纳秒/周期计数器经专用低速分发树送到各探针（计数器值不要求低偏斜对齐，因为事件发生后只在本地打戳，分发树用于保证单调性和统一频率；若要求各点同拍一致则走时钟树方案）；跨时钟域事件用本地时间戳 + 域标识，解码端按已知频率比换算。跨板/跨芯片：分发 PPS/10MHz 或运行 PTP/gPTP（见 专家 36），各设备的 trace 时间戳在同一墙钟域；PTP 锁定状态本身也要成为每条 trace 记录的质量标记（未锁定时段的数据按“时间未对齐”解读）。无法共享时间的场合退而用“逻辑因果”：事件带全局序号或向量时钟，至少能恢复因果先后。

事件模型要为合并而设计：所有探针的事件记录统一头格式（时间戳、源ID、类型、长度、序号、CRC），源ID 全局唯一且含板/芯片/模块层级；trace 汇聚器按时间戳合并多源流（同源有序、异源按时间归并，合并不了的保留序区间标记）。主机侧的 trace 查看器把 RTL 事件、软件日志（驱动把同一时间基的打印/性能点写进同一 trace 文件）、协议分析仪抓包放在一条时间线泳道图上——这是多源对齐价值的最终呈现：可以直接看到“软件敲门铃 → 描述符出现在总线 → DMA 取数 → FIFO 填充 → 对端反压 → 超时”的完整因果链。

软硬件协同标记：驱动在关键动作前后写 trace marker（带软件时间戳和事务上下文 ID），硬件事件携带同样的 ID（描述符里有 tag），两端用 tag 关联而不是靠时间巧合；中断、重定时器、软件重试都打点。这样“软件看到的一次操作”可以精确对应到硬件的一段波形，而不是两个互相无法引用的日志。

现场闭环流程：①异常由常开 L0/L1 遥测发现（阈值告警或趋势异常）；②自动（或远程命令）开启 L2 trace 并设触发，复现时捕获带多源时间戳的窗口；③trace 经带外通道导出（不依赖可能已经挂死的数据面，见 专家 39 远程 Lab 的带外管理）；④解码工具还原时间线，自动比对正常基线（同样事务流的参考 trace），高亮异常段；⑤定位后修复，回归用同一套探针验证；⑥有价值的触发条件和视图沉淀成检查项。整个闭环要求 trace 能力在生产现场版本中以 L0/L1 形态保留——很多团队只在 bring-up 版留 trace，现场出问题时只能盲猜，等于扔掉了系统全生命周期中最长阶段的眼睛。

十、典型坑与 trace 系统检查清单

典型坑：临时 ILA 打地鼠（每次重新综合、探头位置无沉淀）；trace 反压数据通路（FIFO 满导致业务停顿）；探针组合回连功能逻辑（行为被观测改变）；无统一时间基，多板日志无法排序；事件格式硬编码，RTL 改一版解码器全废；只录数据不录控制（能看到传输但看不到为何仲裁）；常开 trace 功耗/面积失控；调试口无鉴权，现场成为安全漏洞；trace 只在 debug 构建保留，现场版本失明；无溢出标记，丢了事件却显示完整时间线。

trace 系统检查清单：①探针参数化、事件格式有版本号并自动生成解码器，随 RTL 一起发布；②采集只读不回连，跨域全部经 FIFO/同步器并有 CDC 评审；③触发在片上、支持序列/多源/软件触发与 pre-trigger；④过滤、轻量压缩、分层常开（L0~L3）机制齐备；⑤trace 通道独立、缓冲溢出计数且不影响业务；⑥全局时间基分发到位，跨板有 PTP/PPS，记录含时间质量标记；⑦事件头统一（时间戳/源ID/序号/CRC），多源可合并、可与软件日志同泳道呈现；⑧debug 构建独立时序签核、资源/功耗开销有预算（见 专家 40）；⑨现场版本保留 L0/L1 遥测和按需升级 L2 的带外通道；⑩调试口有鉴权/熔断策略；⑪仿真、原型、现场共用同一事件定义与解码工具链；⑫每次重大故障的触发条件沉淀为常驻检查。十二条满足，调试观测才算作为一项系统能力交付，而不是个人技巧。

十一、存储型/网络型系统的专项 trace

通用 trace 基础设施之外，存储和网络类数据通路有各自的观测重点，值得在通用事件模型上增加专项探针，否则现场最关键的问题恰好落在观测盲区。

存储路径（NVMe/SATA/自定义块协议/DMA 到盘）：核心观测对象是命令生命周期——从主机门铃、命令取入、PRP/SGL 解析、DMA 拆分、盘侧提交、完成回写到中断的每个时间点，给每个命令打统一 tag，形成一条可展开的时间线。专项指标包括：队列深度时间序列、读/写分别的完成延迟直方图（P50/P99/最大，区分大小 IO 和随机/顺序）、DMA 描述符链长度分布、重试/超时/校验错误、闪存/存储介质侧的擦写与忙状态。调试最常见的疑难是“慢 IO”，它由排队、介质、DMA 竞争或主机调度造成，没有逐命令时间线就只能猜；trace 设计上要保证慢命令（超过阈值）自动全量保留，正常命令只留统计。还要记录写入排序/屏障类命令（fence/flush）的实际执行序，这是数据一致性 bug 的高发区。

网络路径（以太网/自定义包协议，见 专家 32）：核心是报文在流水线各站的时间戳与处置结果：入端口时间、分类命中的表项/版本、排队进入与出队、出口时间、丢弃原因码、PFC/反压事件。对每端口维护逐类丢弃计数和队列水位采样；对时延敏感业务做镜像采样（按报文哈希或按概率复制），避免全镜像改变负载。专用时间基（PTP/1588，见 专家 36）让跨芯片/跨板的单跳延迟可测。报文 trace 必须记录表项版本号——很多“偶发走错路径”的 bug 其实是表更新窗口内的合法行为，没有版本信息会被误判成随机故障。

两类系统的共同纪律：探针挂在数据通路上只能被动观察，所有过滤、镜像、抓包都不能改变仲裁和时序（镜像流量走独立端口/trace 通道）；环形缓冲按 tag 关联分散事件，导出后在工具侧重建会话；错误与慢操作触发自动快照（把前若干毫秒的环形数据冻结），现场复现成本最高的问题优先自动化。把“慢命令/慢报文”作为一等观测对象，比事后抓现场有效得多。

十二、trace 的组织落地：成本模型、团队约定与演进

片上 trace 最终能否长期存活，取决于工程经济学：没人愿意为“也许有用”付出无法接受的面积和时序代价。落地时应建立显式的成本分层模型，让每个功能自己选择观测档位。

成本估算与预算：综合后报告每档探针的实际 LUT/FF/BRAM 成本（例如每个 AXI 事务探针多少触发器、每 KB 环形缓冲占多少 BRAM），写进模块模板，评审时像查资源预算一样查观测预算。典型量产配置只保留 L0 计数器和极少量 L1 事件（目标个位数百分比的资源占用），bring-up 配置打开全量 L2/L3。关键技巧是把触发和过滤逻辑放在探针端（每个探针只输出通过过滤的少量事件），而不是把原始信号汇聚到中央再筛——后者既费布线又费缓冲。trace 汇聚网络只承载已压缩事件，面积可控。

团队约定（让 trace 成为接口的一部分）：新模块的交付标准里固定包含：必须的状态枚举（编码稳定、带“非法/保留”状态）、错误事件表、关键性能计数器、默认关闭的 trace 使能位；事件 ID 与字段定义集中在带版本号的包/头文件中，RTL、解码器、文档从同一定义生成（禁止三处手写）。代码评审把“这个模块出错时我能看到什么”列为常规问题。仿真测试台默认开启断言监视器并输出同一事件格式，使测试日志、波形注释、硅上 trace 三种视图可以互相对照（验证资产连续性见 05 原型到硅后衔接 pre/post-silicon 协同/errata）。

随系统演进而不腐烂：事件格式采用“类型+版本+长度”的自描述编码，解码器容忍未知类型（跳过而非崩溃），旧 trace 文件永久可读；RTL 中事件定义的变更与 API 变更同等对待，需要评审并更新解码库。定期用真实故障做“观测演练”：拿一个历史 bug，假设只有现场可用的 trace，能否在不重发版本的情况下定位？不能就补齐探针——这是检验观测体系有效性最实际的方法，比任何覆盖率数字都诚实。成熟团队的目标状态是：绝大多数现场问题，靠常驻遥测和一次远程 trace 抓取即可定位根因，不需要重现问题、不需要飞线、不需要专门的“调试版本”。达到这一点，trace 基础设施就从成本项变成了产品的可靠性资产。

十三、trace 与功能安全/高可靠场景。在功能安全或高可靠系统里，观测体系还要承担合规取证的职责：关键事件（安全机制触发、降级、看门狗复位、配置变更）必须不可丢失、带单调时间戳、可在掉电后保留（写入非易失日志或持续冲刷），这与普通环形 trace 的“覆盖旧数据”策略相反，需要独立的事件队列和写穿透路径。安全相关 trace 的访问要分级：常规遥测可被维护口读取，但改变 trace 配置、清除日志必须有权限控制，防止观测系统本身成为篡改通道。设计时还要论证“trace 故障不影响功能”：trace 子系统的任何停滞、缓冲满、导出失败都只能导致观测降级，绝不能反压或复位功能逻辑（这正是第七节非侵入纪律在安全语境下的延伸）。最后，把观测纳入安全分析：每个被监测的危险事件要能回答“谁能看到、多快看到、看到后系统怎么动作”，使 trace 不只是调试工具，而是安全机制闭环（检测—记录—告警—恢复）的证据链。把普通调试 trace、安全事件日志、量产遥测三类需求在架构期分开设计，是高可靠 FPGA 产品与普通原型在可观测性上的分水岭。

补充：现场可观测性的最后一公里。再好的 trace 系统，如果现场设备没有把数据送出来的通道，也只能在 RMA 后离线分析。设计时要保证一条不依赖业务面健康的带外通道（独立管理网口或低速串行链路），即使主数据通路挂死、即使 FPGA 业务逻辑停摆，管理控制器仍能读到版本、BIST 结果、最近事件环形缓冲并远程触发重启。事件日志要有掉电保持策略（关键安全事件写非易失存储，普通 trace 随电丢失可接受）。把“设备失联后还能知道它最后经历了什么”当作需求写进规格，是区分实验平台与可运维产品的一道明确界线。

总结

片上 trace 是预先建好的硬件可观测性：把模块行为编码成带时间戳的事件流，经独立旁路汇入环形缓冲或流式导出，用复杂触发和交叉网络抓"崩溃前发生了什么"，核心纪律是绝不扰动业务、用事件编码和片上统计压住数据量。
