FPGA 入门 11：Quartus 工程上手——Intel FPGA 流程

更新时间：2026-09-12。本文是 fpga/ 入门层第 13 篇。Xilinx 平台流程见 Vivado 上手，厂商家族见 厂商与器件家族，软核概念见专家层《软核处理器》（后续）。

本文要回答的问题

• 没用过 Intel/Altera 平台，能不能用 Vivado 的经验直接上手 Quartus？两家的步骤、报告、文件格式怎么一一对应？
• New Project Wizard 里器件系列（Cyclone/Arria/Stratix/MAX）那么多，入门该选哪个？
• Analysis & Synthesis、Fitter、Assembler、Programmer 每一步在干什么、产物是什么、卡在哪一步看什么？
• .sof 和 .pof 区别是什么？为什么下载完掉电程序就没了，怎样固化？
• TimeQuest/Timing Analyzer 报告里的 Fmax、slack 怎么看，和 Vivado 的 WNS/WHS 是什么关系？
• 管脚分配用 Pin Planner 还是写 QSF？SDC 约束和 XDC 差多少？
• Platform Designer（Qsys）什么时候才需要碰，纯 Verilog 工程能不能完全不用它？
• 第一次装 Quartus、第一次用 USB-Blaster，最容易卡住的环境问题有哪些？

读完本文，你应当能在一块 Cyclone 开发板上，从零建工程、写/加 Verilog、分配管脚、加时钟约束、跑到 Fitter 时序无红、最终用 Programmer 把 LED 例程下载并固化——并且能把这里的每一步映射回你已经熟悉的 Vivado 流程。

一、流程对照

步骤	Vivado（Xilinx）	Quartus（Intel）
建工程选器件	New Project	New Project Wizard
综合	Synthesis	Analysis & Synthesis
布局布线	Implementation	Fitter (Place & Route)
时序报告	WNS/WHS	Timing Analyzer / Fmax
生成比特流	Generate Bitstream（.bit）	Assembler（.sof/.pof）
下载	Hardware Manager	Programmer + USB-Blaster
图形系统	Block Design (IPI)	Platform Designer（Qsys）
约束	XDC（Tcl）	SDC/QSF（Tcl）

二、下载与固化

三、新手要点

1. 入门选 Cyclone 系列板（资料最多、便宜），对应 Artix-7 定位；
2. 顶层模块名设为工程 top（Settings 里指定）；
3. 管脚分配：Pin Planner 图形化或 QSF 中 set_location_assignment；
4. SDC 写 create_clock，Fitter 后看 Timing Analyzer 无红；
5. 软核/多 IP 系统用 Platform Designer 图形互联（对应 Block Design）。

四、从零走一遍：New Project Wizard 到下载

下面用「LED 闪烁」把整条链路串起来（完整代码见 第一个工程 LED 计数器，逻辑与平台无关，换 Quartus 工程即可）。

1. 新建工程：File → New Project Wizard。第一页选空目录、工程名与顶层模块名三者一致（Quartus 对工程名/top 名较敏感，建议同名，如 led_blink）。第二页选 Empty Project（不要用模板）。第三页把写好的 .v 加进来，也可先空着后加。
2. 选器件：在 Family 里选 Cyclone（入门板多为 Cyclone IV E / Cyclone V / Cyclone 10 LP），然后在器件列表里按板子丝印精确选到具体型号与封装、速度等级（如 EP4CE6E22C8：EP4C=Cyclone IV、E6 规模、E22=EQFP144 封装、C8=速度档）。型号选错会直接导致管脚号对不上、下载失败。也可以用 Board 标签按开发板筛选。
3. EDA 工具设置页：入门全留空（仿真可以用 ModelSim 单独跑，见 Testbench 与仿真），Finish。
4. 加/写 RTL：Project Navigator 里 Files 右键 Add/Remove，把全部 .v（含子模块）加进来；在 Settings → General 里确认 Top-level entity 是你的顶层模块名（区分大小写要和 module 名一致）。
5. 管脚分配：Assignments → Pin Planner，在底部表格把每个端口拖到对应管脚号、设 I/O Standard（多为 3.3-V LVTTL）；保存后这些信息写进 .qsf。也可以直接在 .qsf 里写 set_location_assignment PIN_xx -to clk 和 set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to clk。管脚号一律以具体板子原理图/master QSF 为准，只看 FPGA 型号推不出管脚。
6. 时钟约束：新建 .sdc 加入工程，写一行 create_clock -name clk -period 20 [get_ports clk]（50MHz 板周期 20ns）。晶振频率、RTL 计数参数、SDC 周期三处必须一致，否则 Fmax/slack 结论不可信。
7. 综合：Processing → Start → Start Analysis & Synthesis（工具栏紫色三角形）。成功后看 Compilation Report 的 Analysis & Synthesis 资源（LE/ALM、寄存器、管脚），有 inferred latch 等警告要清。
8. 布局布线：Start Fitter（或直接点全编译 Start Compilation 一次跑完综合+Fitter+Assembler）。Fitter 完成后看 TimeQuest/Timing Analyzer 的 Fmax 与 slack。
9. 生成配置文件：Start Assembler 产出 .sof（默认）；要固化再生成 .pof（Assignments → Device → Device and Pin Options → Configuration 里选对配置芯片 EPCS/EPCQ，并勾选生成对应文件，或用 File → Convert Programming Files）。
10. 下载：Tools → Programmer → Hardware Setup 选 USB-Blaster → Mode 选 JTAG → Add File 选 output_files/led_blink.sof → 勾 Program/Configure → Start。进度条 100%（Successful），板子上 LED 开始闪。整个过程遇到任何一步卡住，按「语法/elaboration→管脚/资源→时序→下载链」的顺序回看报告，比反复点 Start 有效得多。

一条很实用的心智：Quartus 的 Start Compilation（全编译）= Vivado 一键综合+实现+写比特流；调试阶段也可以分步单跑，省时间。

综合 / Fitter / Assembler 各在做什么

• Analysis & Synthesis（分析与综合）：读 RTL、做语法/elaboration（展开参数、例化）、把行为代码翻译成 LE（Logic Element，Cyclone IV）或 ALM（Adaptive Logic Module，Cyclone V 以后）+ 寄存器组成的网表。对应 Vivado 的 synth_design。这一步能抓语法错、模块找不到、位宽/多驱动/推断锁存器等问题。
• Fitter（适配器 / Place & Route）：把网表里每个 LE/FF/RAM/PLL 摆放到芯片具体位置（plan），再用布线资源连起来（route），同时按 SDC 做时序驱动布局布线。对应 Vivado 的 place_design+route_design。管脚冲突、资源超容、时序违例都在这一步暴露。
• Assembler（汇编器）：把 Fitter 结果转成配置数据——.sof（SRAM Object File，下 FPGA）和 .pof（Programmer Object File，烧配置芯片）。对应 Vivado 的 write_bitstream。
• TimeQuest / Timing Analyzer：不是独立的「步骤」，而是贯穿 Fitter 的静态时序分析器（Cyclone IV 时代叫 TimeQuest，新版统一为 Timing Analyzer），读 SDC、算每条寄存器到寄存器路径的 slack 和每个时钟能跑到的 Fmax。

五、看懂 Fitter 后的时序报告

Quartus 的时序表达和 Vivado 略有不同，但内核完全是同一套 STA（系统讲解见进阶 静态时序分析）：

• Fmax（最高频率）：某个时钟域在不违例前提下能跑的最高频率。报告给要求频率与实际能达到的频率；你的时钟频率低于它即满足。等价说法：Vivado 给周期裕量 WNS，Quartus 爱直接报 Fmax，两者换算 slack = 数据要求时间 - 数据到达时间。
• Slack：setup 的 Slack = Data Required Time - Data Arrival Time。绿色/正数=满足，红色/负数=违例，和 Vivado 的 WNS/WHS 同号同义；建立 slack 负→频率上不去（逻辑级数太深、扇出太大），保持 slack 负→通常工具会自动插延迟，也要查时钟偏斜。
• Setup / Hold / Recovery / Removal：分别对应建立、保持、复位恢复/移除检查，都要为正。
• Unconstrained Paths / Clocks：先确认 SDC 的时钟被识别、没有未约束时钟；时钟不对，后面全绿也没意义。这和 Vivado「先看 Clock Summary」是同一个纪律。
• 最差路径展开：在 Timing Analyzer 里用 report_timing 或图形界面列出 worst path，能看到源寄存器、目的寄存器、逻辑级数、布线延迟——负 slack 的定位方法两家一模一样。

入门 LED 工程时序极宽松，Fmax 会远高于板载频率，slack 是很大的正数；重点是养成「Fitter 完先看时序红不红，红了不上板」的习惯。

SDC 与 XDC 的关系：同源不同名

两者底层都是 Tcl 风格的 SDC（Synopsys Design Constraints），时钟约束几乎逐字相同：

create_clock -name clk -period 20 [get_ports clk]
derive_pll_clocks
derive_clock_uncertainty

差异主要在管脚/物理约束：XDC 用 set_property PACKAGE_PIN ... [get_ports ...]，Quartus 用 QSF 里的 set_location_assignment PIN_.. -to .. 和 set_instance_assignment -name IO_STANDARD .. -to ..。也就是说，时序约束（create_clock / set_false_path / set_multicycle_path）的概念和写法跨家通用，物理管脚约束语法各家长得不一样。XDC 入门看 XDC 约束入门，管脚与时序深入看 管脚与时序约束。

六、.sof / .pof 与两种下载方式

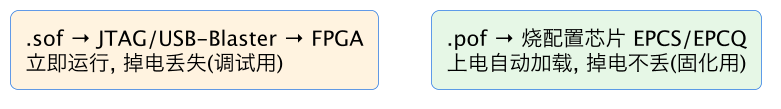

FPGA 是 SRAM 工艺，芯片本身不存配置，上电必须从某处加载比特流，于是有两种加载方式（Xilinx 的 .bit/烧 QSPI 完全对应，见 比特流与配置 Flash）：

• JTAG 直下 .sof：Programmer 经 USB-Blaster 把 .sof 写进 FPGA 内部配置 SRAM，立即运行，掉电即失。开发调试反复改就用它，几秒钟一版。
• 固化 .pof 到配置芯片：板子上通常有一颗 EPCS/EPCQ 串行配置 Flash。Assembler 生成/Convert 出 .pof，Programmer 里 Mode 切到 Active Serial Programming（或在 JTAG 模式下勾选对应配置器件），Add .pof、勾 Program，烧入后每次上电 FPGA 自动从该 Flash 配置，掉电不丢。注意：烧配置芯片用的下载模式和直下 FPGA 的 JTAG 模式不同，选错会「找不到器件」。

Programmer 里几个开关的含义：Program/Configure（写主配置数据）、Verify（回读校验，建议勾）、Blank-check / Erase（配置 Flash 专用）。进度条卡住或报 Can't access JTAG chain，先查线缆/驱动/供电/模式。

七、Platform Designer（Qsys）什么时候才用

纯 Verilog 工程完全不需要碰 Platform Designer。它是 Intel 的图形化「系统集成」工具，对应 Vivado 的 Block Design（IPI）：

• 你在画布上添加 Nios II 软核 CPU、片上 RAM、Avalon-MM/AXI 总线、PIO（GPIO）、UART、DMA、DDR/Flash 控制器等 IP，画「总线连线」，工具自动生成地址译码、总线仲裁、中断、互联逻辑，导出成一个 .qsys 系统，Quartus 综合时它就是一个大模块。
• 典型用途是做「软核 CPU + 一堆外设」的嵌入式系统：底层高速数据流用 FPGA 逻辑，控制/协议栈/人机交互在 Nios II 上跑 C 代码，类似 Xilinx 的 MicroBlaze/Zynq PS。
• 什么时候学：等你需要软核、需要多 IP 用总线互联、或要挂现成接口 IP 时再学；入门阶段把「RTL → 综合 → Fitter → 时序 → 下载」这条主线跑熟更重要。总线概念（Avalon/AXI）在 IP 核怎么调 里先有个印象即可。

八、第一次用 Quartus / USB-Blaster 的环境避坑

• 版本与器件支持：Quartus Prime 分 Lite（免费，支持 Cyclone 等中低端）/Standard/Pro。入门板用 Lite 即可，但很老的 Cyclone IV 只在 Quartus 13.x 等旧版里受支持，新版装了反而找不到器件；下载安装时务必勾选对应 Cyclone 器件库。工程也基本「向上不向下」兼容，团队统一版本。
• 路径与中文：工程路径、用户名、目录名不要有中文/空格/特殊符号，放短路径、移出同步盘，否则 Fitter/Programmer 偶发莫名失败。
• USB-Blaster 驱动：Windows 第一次插入要在设备管理器里手动指定 Quartus 安装目录下的驱动；识别成功后 Programmer 的 Hardware Setup 能看到 USB-Blaster [USB-0]。Linux 需配置 udev 规则。
• 下载线/线序：先用一根确认能传数据的 USB 线；JTAG 排针（TCK/TMS/TDI/TDO）接反或虚接会报 JTAG chain 错误；多器件链要在链配置里加对顺序。
• 能下载但不运行：查配置模式管脚（MSEL）、配置芯片是否真的烧对、时钟是否起振、复位是否一直接在有效电平、LED/按键极性与原理图是否一致。
• 仿真器：Quartus 不带免费波形仿真时，常用 ModelSim-Quartus Starter Edition 或通用 EDA 工具；testbench 写法跨平台一致，见 Testbench 与仿真。
• 命令行/可复现构建：界面操作可用 quartus_sh、quartus_map、quartus_fit、quartus_asm、quartus_sta 等命令行复现，.qsf/.tcl 是文本可入版本库；这与 Vivado 一切皆 Tcl 的自动化思路一致（见 开发板与工具链）。

九、自测要点与学习地图

自测：① 把 Quartus 四步（Analysis & Synthesis / Fitter / Assembler / Programmer）分别对应到 Vivado 的哪一步、产物是什么；② 说出 .sof 与 .pof 的区别、各自的下载模式、为什么掉电会丢；③ 解释 Fmax 和 slack、红绿如何判断，它们与 WNS/WHS 的关系；④ 管脚分配有哪两种写法、IO_STANDARD 为什么必须设；⑤ SDC 里 create_clock 周期怎么按板载晶振算；⑥ Platform Designer 解决什么问题、纯 RTL 工程是否需要它；⑦ Programmer 找不到 JTAG 链按什么顺序排查。

学习地图：先用 Vivado 主线打牢通用流程 Vivado 上手 与 开发全流程；约束对照 XDC 入门；动手 LED 计数器；时序深入进阶 静态时序分析；调试看 ILA 初用（Intel 对应 SignalTap）；做软核系统时再回头啃 Platform Designer/Nios II。

九之二、跟着算一遍：分频常数、位宽与资源

很多「LED 不闪 / 闪得太快」的问题，本质是晶振频率、RTL 计数常数、SDC 周期三处没对齐。以 50MHz Cyclone 板、想让 LED 每秒翻转一次（亮灭各 0.5s）为例：

• 时钟周期 T = 1/50MHz = 20ns；
• 0.5 秒包含 50,000,000 × 0.5 = 25,000,000 个时钟周期；
• 模 N 计数器从 0 数到 N−1，所以比较值是 N-1 = 24,999,999；
• 位宽 W = ⌈log₂ 25,000,000⌉：2²⁴=16,777,216 不够，2²⁵=33,554,432 够，故用 reg [24:0] cnt（25 位）。

把这个 25 位计数器写进工程，全编译后在 Compilation Report → Fitter → Resource Section 里会看到大约二十几个 LE/ALM 和 25 个寄存器——你声明几位寄存器，综合后基本就是几个 FF，这是把「代码」和「芯片资源」对应起来的第一次直观验证。若 SDC 写成 -period 10（当成 100MHz）而板子其实是 50MHz，RTL 行为不变（行为只取决于你数了多少拍），但 STA 会按错误频率判断，时序结论全错。这就是反复强调三处一致的原因。资源看法见 资源利用率怎么读，计数器写法见 计数器与分频。

全编译报告该按什么顺序看

初学者面对 Compilation Report 上百行容易发懵，按这个顺序即可：①Flow Summary 顶部一眼看总资源占用、有没有 Error；②Analysis & Synthesis 的 warnings（inferred latch、multi-driven、width mismatch）；③Fitter 的 Pin-Out（确认管脚真的分配上了）、Routing/Resource（利用率别到 100%）；④TimeQuest/Timing Analyzer 的 Fmax/slack 红绿；⑤Assembler 是否产出 .sof/.pof。和 Vivado「先错误、再关键警告、再资源、再时序」的阅读顺序一致。

九之三、把 Vivado 肌肉记忆迁移到 Quartus

学第二家工具最快的方法不是重学概念，而是建一张「同义对照表」，把已经理解的东西换个名字而已：

你在 Vivado 里的说法	Quartus 里的对应
Design Run / synth_1、impl_1	Compilation 阶段（map/fit/asm）
LUT、Slice、CLB	LE（Cyclone IV）/ ALM（新家族）
Block Design（IPI）	Platform Designer（Qsys）
MicroBlaze / Zynq PS	Nios II 软核
.bit（JTAG）/ QSPI 固化	.sof（JTAG）/ .pof 烧 EPCS/EPCQ
Hardware Manager + 下载线	Programmer + USB-Blaster
master XDC	master .qsf + .sdc
WNS / WHS	setup/hold slack、Fmax
ILA 片上抓信号	SignalTap II Logic Analyzer
DCP checkpoint	.qar 归档 / 数据库目录

真正需要「重新适应」的只有三点：术语/菜单名、物理约束语法、下载线与配置芯片的操作；而 RTL 怎么写、组合/时序怎么分、非阻塞、STA 原理、Fmax/slack、CDC、流水线——这些跨厂商一字不改。这也是为什么入门阶段选哪一家并不重要，把第一家的概念吃透，第二家通常一两周就能上手（家族与定位见 厂商与器件家族）。

常见报错对号入座

报错/现象	大概率原因	处理
Top-level design entity "xxx" is undefined	top 名与 module/工程名不一致	Settings 里改 Top-level entity，注意大小写
Can't find node / 管脚没生效	QSF 端口名拼错或该信号被优化	核对端口名、保留未用信号
Can't access JTAG chain	线/驱动/供电/链顺序	换数据线、装 USB-Blaster 驱动、查 TCK/TMS/TDI/TDO
Fitter 报管脚冲突或 bank 电压	IO_STANDARD 与 bank 不匹配	按原理图设同一 bank 兼容电平
Timing Analyzer 全是未约束时钟	SDC 没加进工程或端口名错	Settings 加 .sdc、核对 get_ports
下载成功但灯不闪	时钟/复位管脚、极性、配置	查晶振管脚、复位电平、LED 极性
改了代码现象不变	没重跑 Assembler/下的是旧 .sof	重新全编译再 Program

九之四、片上调试：SignalTap 与多文件/IP 工程

仿真能解决功能问题，但「仿真对、上板不对」时需要在真实芯片里看信号，Intel 平台的工具是 SignalTap II Logic Analyzer，对应 Xilinx 的 ILA（ILA 初用）。用法思路一致：

1. 新建 .stp（SignalTap 文件）加入工程；
2. 添加要抓的信号（建议用 (* keep *) / synthesis preserve 保留可能被优化掉的内部网线）、选采样时钟（一般用系统时钟）、设采样深度（占 M9K/M20K 块 RAM，越深越费）和触发条件（如 found==1 或某计数器到某值）；
3. 重新全编译（SignalTap 要把抓信号的逻辑编进比特流，这一点和 ILA 一样，改一次抓的信号就要重编）；
4. 下载 .sof，SignalTap 里 Run Analysis（单次）/Autorun（连续），等触发后看波形。

调试状态机直接抓 state、调试通信抓 tx/tick 信号，比反复猜管脚和时钟快得多（通用方法见 仿真对上板错怎么办 与进阶 调试方法论）。

多文件与 IP 工程怎么组织

• 一个模块一个 .v，顶层只做例化和连线；全编译前用 Add/Remove 把所有子模块文件加进工程（或放进工程目录让 Quartus 自动发现），否则报模块未定义。模块/例化规则见 module 与端口。
• 用 PLL/RAM/FIFO 等 IP 时走 IP Catalog（MegaWizard），生成后要把生成的 .qip/文件加入工程；IP 改参数也要重新生成再编译（通用做法见 IP 核怎么调）。PLL 出来的时钟记得在 SDC 里 derive_pll_clocks，否则派生时钟不受约束。
• 需要别的时钟频率/相位，优先用 ALTPLL/Clock IP（对应 MMCM），不要拿计数器翻转的信号当时钟，原因见 计数器与分频 与 时钟与复位。
• 版本管理建议提交：RTL、.qsf、.sdc、.qsf 引用的 IP 配置/.qip、重建脚本；db/、incremental_db/、output_files/*.sof 等产物可忽略（见 RTL 版本管理）。

第一次在 Cyclone 板上跑通的检查清单

照这份清单逐项打勾，能避开 90% 的首日卡点：

• [ ] Quartus 版本（Lite/Standard）支持你这颗 Cyclone，器件库已装；
• [ ] 工程目录无中文/空格，工程名与顶层 module 同名；
• [ ] 器件型号、封装、速度档与板子丝印一致；
• [ ] 全部 .v/IP 已加入工程，Top-level entity 大小写正确；
• [ ] clk/rst/LED 管脚来自板子原理图或 master QSF，IO_STANDARD 与 bank 电压一致；
• [ ] SDC 的 create_clock 周期 = 板载晶振周期，RTL 分频常数按该频率算过；
• [ ] 全编译 0 Error、关键 Warning（latch/管脚/多驱动）已清；
• [ ] TimeQuest 无红色 setup/hold 违例、无未约束时钟；
• [ ] Programmer 能看到 USB-Blaster 与 JTAG 链，先下 .sof 验证；
• [ ] 要掉电不丢再切 Active Serial 烧 .pof 到配置芯片。

工程文件都有什么、最小例程长什么样

工程目录里常见文件分工：.qpf 是 Quartus 工程文件（双击打开）；.qsf 是设置文件（工程设置、加了哪些源文件、管脚与电平约束，纯文本，最常看/常提交）；.sdc 是时序约束；.qpf/.qsf 之外，db/、incremental_db/ 是编译数据库，output_files/ 放 .sof/.pof/.rpt，后两者都是可再生产物。看懂这点，换台机器只要拿到 RTL+.qsf+.sdc+IP 配置就能重建工程，不必拷贝几个 GB 的产物目录。

最小的可综合 LED 例程（50MHz、约 1Hz 闪烁，配合前面的 25,000,000 分频常数）：

module led_blink(
    input  wire clk,      // 50MHz, 管脚与电平在 QSF 里约束
    input  wire rst_n,    // 低有效复位按键
    output reg  led
);
    reg [24:0] cnt;
    always @(posedge clk or negedge rst_n)
        if (!rst_n) begin cnt <= 25'd0; led <= 1'b0; end
        else if (cnt == 25'd24999999) begin cnt <= 25'd0; led <= ~led; end
        else cnt <= cnt + 25'd1;
endmodule

注意它与时序/约束的呼应：所有寄存器共用同一个 clk（干净时钟走专用网络），复位用 negedge rst_n 异步复位，分频常数、25 位位宽、50MHz 三者一一对应；管脚和 create_clock 在 QSF/SDC 里给定。这个小例子已经包含了 FPGA 设计 80% 的基本功：时钟、复位、计数器、非阻塞、参数、管脚约束、时序约束、下载固化。把它在 Quartus 上独立跑通一遍，比看十篇工具教程都管用。等你能自如地在 Vivado 与 Quartus 之间切换，就会真正理解一件事：工具界面只是外壳，LUT/FF、STA、时钟与复位、模块层次这些概念才是 FPGA 工程里跨厂商、跨年代都不变的内核。

十、Quartus 工程在磁盘上的文件构成与迁移

新手常把整个工程目录一股脑打包发给别人，结果对方一打开全是报错，这往往是因为没有分清哪些文件是"源"，哪些文件是工具生成的"产物"。一个 Quartus 工程里，真正需要纳入版本管理、需要随工程一起交付的，只有描述设计意图的那一小撮：.qpf 是工程文件、.qsf 是设置文件（里面用文本记录了顶层名、器件型号、加入了哪些源文件、管脚分配、时序约束引用等），.v/.sv/.vhd 是 RTL 源码，.sdc 是时序约束，.mif/.hex 是存储器初始化数据，自行添加的 .qip 是 IP 打包文件。而 db/、incremental_db/、output_files/、.sof/.pof、各种 .rpt/.map.rpt/.fit.rpt 报告以及一堆中间文件，全都是编译过程中重新生成的产物，既不需要备份，也不应该提交进 git——它们动辄成百上千个，混进去只会让仓库膨胀、diff 噪声变大。

理解这层区分有两个实际好处。第一是迁移和分享工程时，只要保留源文件集合，拷到另一台没编译过的机器上，用 Quartus 重新打开 .qpf、完整跑一遍编译就能原样复现比特流；反过来若只拷了 output_files 而漏了 .qsf，管脚和器件信息就全丢了。第二是排错时思路清晰：当你怀疑"工具是不是抽风了"，标准动作是执行 Project 菜单里的 Clean，或直接删掉 db/、incremental_db/ 和输出目录后全编译——增量编译偶尔会因为旧产物残留出现一些匪夷所思的现象，干净重建能排除掉一大类问题。.qsf 是纯文本这一点也值得记住，团队协作时可以直接在里面按行评审：谁加了源文件、谁改了管脚、谁引了新的 SDC，版本差异一目了然，比在图形界面里点来点去可靠得多。

十一、编译之外：Programmer、SignalTap 与命令行流

综合、布局布线只是把设计变成比特流，真正闭环还需要下载和观测两类工具，它们在 Quartus 里分别对应 Programmer 和 SignalTap II（在新版 Intel Quartus Prime 中叫 Signal Tap Logic Analyzer）。Programmer 里首先要分清下载模式：JTAG 直接下载到 FPGA 的是 .sof，掉电即失，适合反复调试验证；要让板子上电自动加载，得把 .pof（或转换出的 .jic）写进外挂的配置 Flash（EPCS/EPCQ 一类），这一步选错文件或选错器件型号是"明明下载成功、重新上电却还是旧逻辑"的头号原因。Hardware Setup 里如果看不到 USB-Blaster，多半不是软件问题，而是驱动没装好或下载器被别的软件占用，重装驱动、换一根质量好的 USB 线往往就能解决。

SignalTap 是 Quartus 自带的片上逻辑分析仪，原理是在综合前把一段探针逻辑和触发电路一起塞进设计，占用真实的 LUT/FF 和片上 RAM，再通过 JTAG 把采样到的波形回传到电脑。因此它有几条新手必须知道的纪律：一是加了 SignalTap 必须重新全编译，探针不是外挂的、而是设计的一部分；二是观测信号越多、采样深度越大，吃的资源越多，常常一个深度上万的采样就耗掉一块 M9K，要在"看得全"和"装得下"之间取舍；三是被优化掉的信号抓不到，必要时用综合属性或把信号接到输出上"保活"。除了图形界面，Quartus 还提供完整的命令行工具链：quartus_sh、quartus_map、quartus_fit、quartus_tan、quartus_asm 分别对应工程操作、综合、布局布线、时序分析、生成比特流，可以写成脚本在没有界面的服务器上做无人值守编译和持续集成。入门阶段不必立刻精通，但应当知道"凡是能在界面里点的按钮，基本都有对应的命令行版本"，这为以后做自动化构建、批量回归埋好伏笔。

十二、从 Quartus 切到 Vivado 时的心智对照

学校和小公司常用 Quartus 配合 Intel/Altera 器件，而工业界大量岗位用 Vivado 配合 AMD/Xilinx 器件，两者界面差别很大，但只要抓住"同一套 FPGA 概念、不同的名词和文件格式"，切换成本远比想象的低。最核心的对应关系是：Quartus 的工程设置文件 .qsf 对应 Vivado 的 .xpr/.xdc，管脚与时序约束在 Quartus 里用 QSF 的 set_location_assignment 加 SDC，在 Vivado 里统一写进 XDC（XDC 本质就是 Tcl 形式的 SDC 超集）；Quartus 的全编译按钮内部串起 Analysis & Synthesis、Fitter、Assembler，Vivado 则显式分成 synth_design、opt_design、place_design、route_design、write_bitstream 几个步骤，本质都是"综合→布局→布线→出比特流"。

下载侧，Programmer 对应 Vivado 的 Hardware Manager，sof/pof 对应 bit/bin，JTAG 调试器 USB-Blaster 对应 Platform Cable 或板载 FTDI；片上探针 SignalTap 对应 Vivado 的 ILA，二者原理几乎一样，都是"把探针和触发逻辑综合进设计、经 JTAG 回传波形"，所以前面讲的 SignalTap 纪律可以原样迁移。IP 使用上，Quartus 的 IP Catalog 配出 .qip，Vivado 配出以 XCI 为核心的 IP 产物，两者都会生成例化模板，照着复制端口连接即可。报告阅读也相通：资源使用率、fmax/WNS、未约束路径这些关键信息两家都有，只是名字和摆放位置不同。真正需要重新建立的习惯主要有两条：一是 Vivado 以 Tcl 为一等公民，几乎所有操作都能在 Tcl Console 里复现并写成脚本，工程目录也因此比 Quartus 更"重"，产物更多，更要分清源文件与 generated 产物；二是 Vivado 的基于块设计（Block Design）图形连线流程在 Quartus 里没有完全对等物，做 Zynq 类异构设计时要额外学。先在一个工具上把"时钟、复位、约束、综合、下载、探针"这条主线彻底打通，换工具就只是换菜单和关键词，而不是重新学一门手艺。

最后给一条很实用的学习建议：把同一个小工程（比如带使能的计数器加 UART 回显）在 Quartus 和 Vivado 上各完整做一遍，刻意对照两套产物。你会发现管脚约束、时序约束、资源报告、下载固化、片上抓波形这五件事在概念层完全一一对应，差别只在文件后缀和菜单位置。当你能用一句话互相翻译两套术语，例如把 Fitter 对应到 place/route、把 TimeQuest/Timing Analyzer 对应到 Vivado 的 Timing Summary、把 SignalTap 对应到 ILA，工具就不再是束缚，而真正退回到它应有的位置——实现你硬件设计意图的手段。招聘要求里"会 Quartus"或"会 Vivado"的门槛，本质考的都是同一套 FPGA 内核，先在一个工具上形成完整闭环、再做一次对照迁移，是性价比最高的上手路径，也能避免把时间浪费在背菜单这种会随版本变化的表层知识上。

常见坑对照

坑	现象	正确做法
只下 .sof 就以为固化	掉电程序没了	烧 .pof 到配置芯片
顶层模块名不匹配	综合找不到 top	Settings 指定 top entity
USB-Blaster 驱动未装	Programmer 找不到硬件	装驱动、识别到器件
器件型号选错	管脚/资源不对	按丝印选 Cyclone 具体型号
不写时钟约束	Fmax 报告不可信	SDC create_clock

相关与延伸

对照：Vivado 上手、厂商家族。 流程概念：开发全流程、XDC 约束入门。

一句话总结

Quartus（Intel/Altera）流程与 Vivado 一一对应：New Project Wizard 选 Cyclone/Arria 器件→Analysis & Synthesis 综合→Fitter 布局布线（看 Timing Analyzer 的 Fmax/slack）→Assembler 生成配置文件→Programmer 经 USB-Blaster 下载；图形化搭系统用 Platform Designer（Qsys，对应 Block Design，用 Avalon/AXI 连 Nios II 软核和 IP），约束用 SDC（和 XDC 同为 Tcl 语法）。下载分两种：.sof 直接下 FPGA 立即运行但掉电丢（调试用），.pof 烧到 EPCS/EPCQ 配置芯片、上电自动加载掉电不丢（固化用），对应 Xilinx 的 .bit 调试/烧 QSPI 固化。新手选 Cyclone 开发板（与 Artix-7 同定位），先 LED 跑通全流程——时序、约束、综合/布局布线这些概念跨厂商完全通用，学会一家再上另一家只需一两周适应工具。

---
