set_clock_uncertainty 含义：它到底把时钟的哪部分不确定性算进了时序分析

芯片设计进阶系列里，SDC 约束怎么写 和 STA 报告怎么读 是两个高频问题；夹在中间的 set_clock_uncertainty 往往是「照抄模板值、其实没懂」的那一条。这一篇专门把它的含义拆开讲。

本文要回答的问题

1. set_clock_uncertainty 这条约束在时序分析里到底代表什么？
2. 它由哪几类不确定性构成，各自从哪来？
3. 分析 setup 和 hold 时，它分别加在哪一侧？
4. 综合阶段和 CTS（时钟树综合）之后，取值为什么不一样？
5. 和 set_clock_latency、derate 是什么关系，会不会重复扣？

简短结论

一句话：set_clock_uncertainty 告诉静态时序分析（STA）工具「时钟沿到达的实际时刻，会在理想时刻附近一个窗口内浮动，分析时按最悲观的那一侧算」。它把时钟抖动（jitter）、时钟偏斜（skew，主要是尚未建模的偏斜）和工程裕量（margin）三类不确定性打包成一个数，从时序余量（slack）里扣掉。它不是时钟「本身的延迟」——延迟归 set_clock_latency 管（见 时钟延迟 source 与 network），uncertainty 管的是「延迟算不准的那部分」。

理由一：理想时钟是假的，三个来源让沿位置浮动

SDC 里 create_clock 声明的是一个理想时钟：周期精确、占空比精确、所有触发器同一拍到达。真实芯片里这三条全不成立，浮动来源可以归成三类：

• 抖动（jitter）：时钟源（PLL/晶振）自身沿位置的随机与确定性偏移，周期到周期都在变。详细分类见 时钟抖动与时钟不确定性。
• 偏斜（skew）：时钟树各分支长度、负载、OCV（片上工艺偏差）不同，两个触发器收到的沿不同步。CTS 之前这个值完全未知，只能靠经验估；CTS 之后工具已建出真实时钟树，skew 可以直接算出来，uncertainty 里只需保留「建模不到位的残余」。
• 裕量（margin）：工艺角覆盖不到的系统性风险、串扰、电压降等，项目按经验再压一层保险。

三者的分工可以用一张对比卡看清：

读这张卡抓住一点：三列的「来源」差别很大，但最后一行收敛到同一句话——它们都被打包进一个 uncertainty 数值，统一从余量里扣。jitter 与 skew 的物理区别如果还想深挖，jitter 与 skew 到底差在哪 有专门辨析。

理由二：setup 扣在 capture 侧，hold 两侧同时咬

很多人记住了「uncertainty 会让 slack 变小」，但说不清它出现在公式的哪个位置。用建立时间（setup）检查来推一遍：

• 理想情况：capture 沿在 T（一个周期）之后到来，数据只要在 T 之前稳定即可。
• 计入 uncertainty：悲观假设是 launch 沿晚了半个窗口、capture 沿早了半个窗口（jitter 在两侧各咬一半），合成效果相当于 capture 沿提前了 uncertainty 这么长，所以 setup 的可用窗口 = 周期 − uncertainty。

保持时间（hold）检查更狠：launch 与 capture 看的是同一个沿附近的相对关系，两侧同时悲观化，等于在数据到达时间上加了 uncertainty 这么长的要求。这就是为什么 hold 违例在不确定性设大之后常常成片出现。

读这张图：灰色是整个周期窗口，蓝、橙两个检查各自从窗口里咬走 uncertainty（红块）对应的一段——setup 是单边扣、hold 是双边扣，所以同样的 U 值对 hold 更致命。图中 U 就是约束里给的那个数值。

理由三：取值随设计阶段变化，CTS 是分水岭

uncertainty 不是一条写死的约束，它应该跟着设计阶段走：

阶段	典型构成	量级参考（1 GHz 量级设计）	依据
综合 / CTS 前	jitter + 预估 skew + margin	几十到上百 ps	时钟树还没建，skew 全靠估
CTS 后 / 布线前	jitter + 残余 skew + margin	明显收窄	真实树已建模，预估 skew 部分要拿掉
布线后 sign-off	jitter + margin	最小	OCV/串扰由 derate 与 SI 分析覆盖

最常见的翻车点就是 CTS 后不降 uncertainty：真实 skew 已经被工具算进报告了，约束里再扣一份预估 skew 就是双重惩罚，白白吃掉几十 ps 余量，把本来收敛的设计做出一堆假违例。时钟树怎么建、建完之后还剩什么不确定性，可以对照 时钟树综合 与 理想时钟 vs 传播时钟 两篇看。顺带一提，jitter、derate、margin 三者在项目里如何分账（哪些进 uncertainty、哪些进 derate），抖动与 derate 的裕量政策 给了完整的口径，避免同一风险被扣两次。

理由四：和 latency、derate 的分工，别重复扣

时钟相关三条约束各管一段，边界划清了才不会把同一份悲观扣两次：

• set_clock_latency：管「沿平均什么时候到」，是确定性的延迟建模（source latency 对应片外、network latency 对应片内时钟树）。
• set_clock_uncertainty：管「到了之后沿位置有多不确定」，是围绕均值的浮动窗口，只装 jitter、未建模 skew、margin。
• set_timing_derate：管「路径延迟本身算乐观了怎么办」，按百分比放大/缩小数据路径和时钟路径的延迟，承接 OCV（片上偏差）这类随路径长度累积的效应。

一个实用的判断法：随绝对位置波动的归 uncertainty，随路径长度比例累积的归 derate，均值本身归 latency。jitter 不随路径变长而变大，所以走 uncertainty；OCV 是逐单元、逐段互连累积的偏差，走 derate 更准。如果把 OCV 也拍一个 ps 数塞进 uncertainty，长路径扣少了、短路径扣多了，两头都不对。项目落地时的具体分账口径，同样参考 抖动与 derate 的裕量政策。

例子：一段典型的两阶段写法

实际项目里常见的写法是对 setup 和 hold 分别给值，并在 CTS 前后换约束：

# CTS 前（综合 / 布局阶段）
create_clock -name clk -period 1.0 [get_ports clk]
set_clock_uncertainty -setup 0.080 [get_clocks clk]
set_clock_uncertainty -hold  0.030 [get_clocks clk]

# CTS 后（时钟树已建好，换一组更小的值）
set_clock_uncertainty -setup 0.040 [get_clocks clk]
set_clock_uncertainty -hold  0.020 [get_clocks clk]
set_propagated_clock [get_clocks clk]

要点有三个：-setup 的值几乎总是大于 -hold（因为 setup 把 jitter 的单边悲观化算得重）；CTS 后数值下调，把已建模的 skew 让位给真实树；set_propagated_clock 切换到传播时钟模式后，latency 由工具沿真实树计算，uncertainty 只管「算不准」的残差。接口时序里给虚拟时钟配 uncertainty 的套路相同，见 接口时序与虚拟时钟。

常见误区

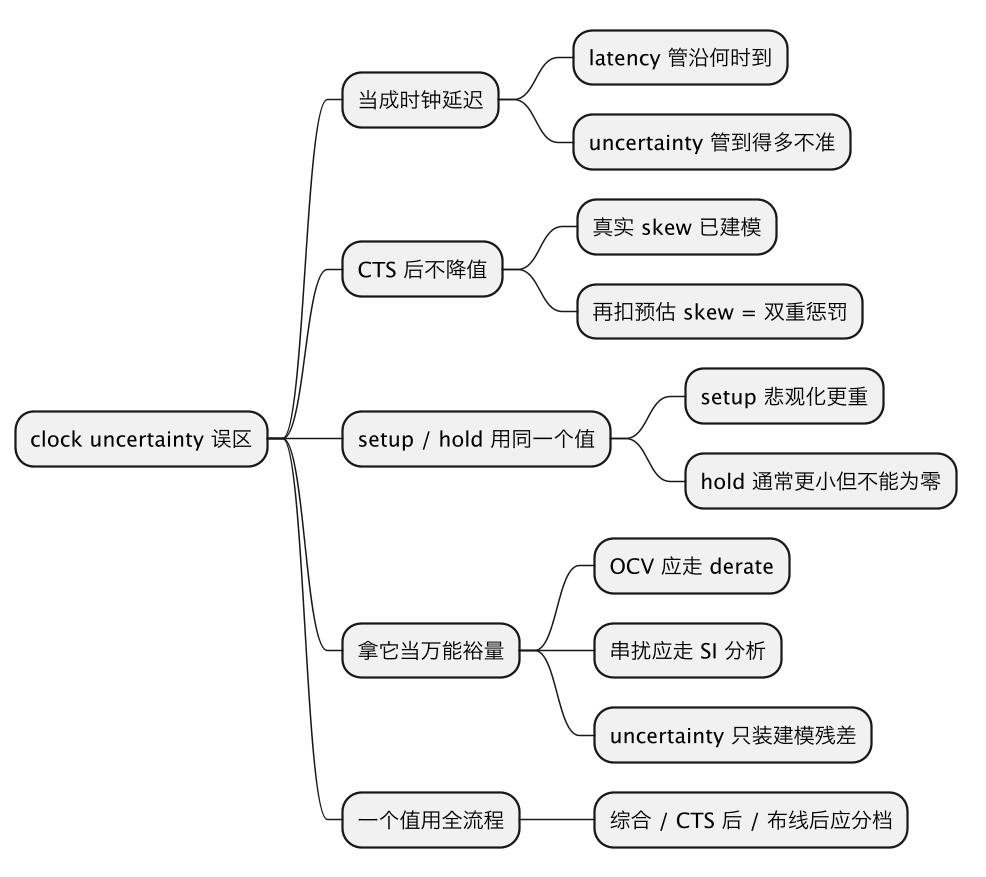

把 uncertainty 相关的常见错误收成一张导图，方便自查：

读这张导图：五个分支里前两个是「数值错」（重复扣或忘降），中间一个是「结构错」（setup/hold 不分），最后两个是「职责错」——把本该由 derate、信号完整性分析承担的悲观项也塞进 uncertainty，余量账就再也算不清了。

这一篇在知识体系里的位置

本篇是芯片设计进阶线 SDC 时序约束簇里的一篇问答，上承 SDC 约束总览 与 时序分析导论，下接 STA 报告解读（报告里的 clock uncertainty 列就来自这条约束）与 时钟抖动详解。多周期路径、伪路径等其他「让分析偏离默认行为」的约束见 multicycle 与 false path。

一句话总结

set_clock_uncertainty 的含义是「把 jitter、未建模 skew 和工程 margin 打包成时钟沿位置的悲观浮动窗口」：setup 从 capture 侧单边扣、hold 两侧同时扣，取值应随设计阶段收窄——CTS 建出真实时钟树后必须下调，否则就是把已经算过一遍的 skew 再扣第二次。
