FPGA 入门 12：module 与端口——Verilog 的"方框"

更新时间：2026-09-12。本文是 fpga/ 入门层第 14 篇。组合/时序范式见 组合与时序逻辑，数据类型见 数据类型与运算，IP 复用思想见进阶 RTL 复用与参数化。

本文要回答的问题

• Verilog 的 module 在硬件上到底对应什么？为什么说例化不是「函数调用」？
• input / output / inout 三种端口在模块内外分别能做什么、不能做什么？
• ANSI 风格和老式端口声明差在哪，为什么推荐前者？
• 怎样在一个模块里例化另一个模块？按位置连接和按名字连接哪种更安全？
• parameter / localparam 怎么让一份代码变成多种电路？参数在综合时意味着什么？
• 多文件工程怎么组织、顶层模块只做什么、综合工具怎么找到子模块？
• 悬空输入、多驱动、位宽不匹配会综合成什么、为什么是隐患？

读完本文，你应该能把一个稍大的设计（例如计数器 + 分频 + LED/数码管驱动）拆成几个各司其职的 module，用按名连接把它们在顶层「画」成一张框图，并通过 parameter 让同一个模块复用于不同位宽/分频比。

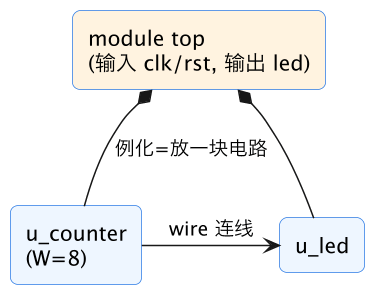

一、module = 原理图方框

二、端口与例化规则

端口	内部	外部
input	只读	必须驱动
output	被 assign/always 驱动	只读，可悬空
inout	assign sda=oe?v:1'bz	三态总线

例化（按名连接）：

counter #(.W(8)) u_counter (
    .clk(clk), .rst(rst), .q(cnt)   // .子端口(本地连线)
);

• 例化一次 = 一块真实电路，多次 = 多块并行；
• 位宽匹配；输入不可悬空；
• 参数化：#(parameter W=4) + 例化时 #(.W(16))，一份代码多种规格。

三、多文件工程

• 顶层 top：只做例化和连线（像画总图）；
• 子模块各自一个 .v 文件；
• 综合时把全部 .v 加进工程，工具自动找模块定义；
• 工程 top 设为顶层实体。

四、端口方向背后的硬件语义

input/output/inout 不是给编译器看的形式标注，而是在描述「这根线由谁驱动」。数字电路里一条导线同一时刻只能有一个确定的驱动源（高阻态除外），端口规则正是为了保证这一点。

• input：驱动源在模块外部，模块内部只能读。它通常连到父模块的某根 wire（或顶层的管脚）。在内部对 input 赋值 = 试图从线的另一头反向驱动，会报多驱动错误。
• output：由模块内部驱动：纯组合输出用 assign y = ...;（output 为 wire 型）或在 always 里赋值（output 声明为 reg）。外部只能读、不能再驱动。output 可以悬空不接（比如某个状态位本设计没用），但不能有两个源同时接它。
• inout（双向）：用于真正的三态总线，如 I2C 的 SDA、外部并口总线。内部必须有一个输出使能 oe：assign sda = oe ? out_val : 1'bz;——oe 有效时驱动 out_val，无效时把自己置成高阻 z，把线让给别人。FPGA 内部逻辑几乎不用 inout（内部总线用 mux 选源更稳），它主要出现在管脚级的开漏/总线协议上。

还有几个和端口相关、容易忽略的硬件事实：①未连接的 input 不是 0，综合后可能由保持器（keeper）或上拉决定，电平随机，仿真里是高阻 z，所以「输入必须有驱动」；②输出无负载（no load）只告警不报错，但常意味着你接错了线或信号被优化掉；③端口位宽是模块边界契约，8 位 output 接到 4 位 wire 会发生截断（见 数据类型与位宽），要显式对齐。

wire 型端口与 reg 型端口怎么定

判断方法只看「在模块内部怎么给它赋值」：

• 输出由 assign 连续赋值或直接把某根内部 wire 引出来 → 端口声明成 output wire（ANSI 里可省略 wire，默认就是 wire）；
• 输出在 always 过程块里被赋值 → 必须声明成 output reg（或 SystemVerilog 的 output logic）。

这与「reg 不一定是寄存器」是同一回事：在组合 always 里赋值的 output reg，综合出来仍是 LUT（见 数据类型 与 always 与 case）。input 端口永远是 wire（你只能读外部驱动进来的线）。

五、例化：把方框摆到图纸上

例化（instantiate）的硬件含义是放置一块电路并连线：例化一次放一块，例化 N 次就真的有 N 块相互独立、并行工作的电路，不是软件里「调用一次函数、执行一段代码、返回后复用同一块逻辑」。同一段 RTL，例化 4 次乘法器，资源报表里就是 4 份乘法器资源。

按名连接（推荐）与按位置连接

// 推荐：.子模块端口(父模块信号)，与书写顺序无关，增删端口不易错位
counter #(.W(8)) u_counter (
    .clk   (clk),
    .rst_n (rst_n),
    .q     (cnt)
);

// 不推荐：按位置连接，顺序必须与子模块端口列表严格一致，改端口顺序就悄悄错位
counter u_counter2 (clk, rst_n, cnt);

按名连接的额外好处是：子模块某个端口本设计不用，可以显式悬空 .unused_port()，意图清晰；阅读时也不必来回翻子模块定义去数第几个参数对应谁。

层次、命名与可见性

• 例化时的 u_counter 叫实例名（instance name），综合/仿真/调试路径里用 top|u_counter|q 这样的层次路径引用它；同一个子模块例化多份时，实例名必须各不相同。
• 父模块只能通过端口与子模块交互，看不到也不能直接改子模块内部 reg/wire（信息隐藏）。需要观察内部信号，调试时用层次路径（仿真）或 ILA/SignalTap（上板，见 ILA 初用）。
• 子模块的输出端口不要被父模块里别的逻辑再驱动；需要「多个来源选一个」时，在父模块用组合 mux 合成一根 wire 后再接入，而不是多个驱动并接。
• 端口位宽可以用参数表达，如子模块 output [W-1:0] q、例化传 .W(8)，父模块用 8 位 wire 接它，两边天然一致。

生成（generate）：批量例化

当要例化「参数化的多份」时用 generate-for（本质仍是复制出多块硬件），例如把 4 个 1 位同步器拼成 4 位：

genvar i;
generate for (i=0;i<4;i=i+1) begin: g_sync
    sync1bit u_sync (.clk(clk), .d(async_in[i]), .q(sync_out[i]));
end endgenerate

它不是「循环执行」，而是展开成 4 个并列实例 g_sync[0].u_sync … g_sync[3].u_sync。跨时钟域同步见进阶 CDC 与亚稳态。

六、parameter：一份代码，多种电路

参数让模块成为「可配置的电路模板」。综合时参数必须是常量，工具按例化传入的值真的生成对应规模的电路：传 .W(16) 就有 16 个触发器，传 .W(4) 就只有 4 个。这与软件变量截然不同——它更像 C++ 模板/宏在「编译期定死」。

module counter #(
    parameter W = 4          // 默认 4 位
)(
    input  wire          clk, rst_n,
    output reg  [W-1:0]  q
);
    always @(posedge clk or negedge rst_n)
        if (!rst_n) q <= {W{1'b0}};   // 用参数拼出 W 位复位值
        else        q <= q + 1'b1;
endmodule

• 例化覆盖默认值：counter #(.W(16)) u16 (...)；不写 #(...) 则用默认 4。
• localparam 是模块内部常量，外部不能改，适合状态编码、由 parameter 推导出的内部值，如 localparam AW = $clog2(DEPTH);。两者配合是写可复用 IP 的基本功（系统方法见进阶 RTL 复用与参数化）。
• 参数还能做条件生成：generate if (USE_PIPELINE) begin ... end else begin ... end endgenerate，同一份 IP 按参数长出不同结构。
• 参数化的边界：位宽、深度、分频比、是否包含某可选功能可以参数化；不要把「只有在某些时刻才决定」的运行时值当参数——那是输入信号，不是配置常量。

参数化分频计数器的完整两文件例子

把 计数器与分频 的思想与模块拆分结合，能同时练到例化、parameter、按名连接、时钟使能：

// tick_gen.v：每 DIV 个 clk 产生 1 拍 tick（时钟使能，不是造时钟）
module tick_gen #(parameter DIV = 50000)(
    input  wire clk, rst_n,
    output reg  tick
);
    localparam CW = 16;                 // DIV<=65536 时 16 位足够
    reg [CW-1:0] c;
    always @(posedge clk or negedge rst_n)
        if (!rst_n) begin c <= 0; tick <= 1'b0; end
        else begin
            tick <= (c == DIV-1);
            c    <= (c == DIV-1) ? 0 : c + 1'b1;
        end
endmodule

// top.v：只做例化与连线；LED 在 tick 有效拍翻转
module top(input wire clk, rst_n, output reg led);
    wire tick;
    tick_gen #(.DIV(50000)) u_tick (.clk(clk), .rst_n(rst_n), .tick(tick));
    always @(posedge clk or negedge rst_n)
        if (!rst_n) led <= 1'b0;
        else if (tick) led <= ~led;
endmodule

注意顶层 top 几乎没有「算法」，只负责把 u_tick 的 tick 接到 LED 逻辑——这就是分层设计中顶层的角色：画总图。要换频率，只改例化的 DIV，不用动 tick_gen 内部；要在别的工程复用，直接拷走 tick_gen.v。

七、多文件工程怎么组织

当设计不止一个模块时，按「一个模块一个文件、文件名与模块名一致」来组织最省心：

• 顶层（如 top.v）只放例化和连线，尽量不放复杂算法；子模块 tick_gen.v、debounce.v、seg_disp.v、uart_tx.v 各自独立。
• 综合时把所有源文件都加进工程（Vivado Add Sources / Quartus Add Files），工具自动按模块名查找定义；少加一个文件会报 module not found，重复定义同名模块会报 conflicting。
• 在工程设置里指定顶层实体（Vivado 自动识别 top、Quartus 在 Settings 里设 Top-level entity）。
• testbench 单独放 sim 集，只用于仿真，不参与综合（写法见 Testbench 与仿真）。
• 复用别人的模块/IP 时，把它当作「带文档的方框」：先看它的端口表和 parameter 列表，不必读内部实现即可例化；这与你调用一个 IP 核是同一回事（见 IP 核怎么调）。

分层的直接收益：子模块可以先在 testbench 里单独验证（输入可控、波形简单），再进顶层集成；顶层出问题时按层次路径快速定位到具体子模块。这是 FPGA 工程从「一个文件写到底」走向可维护设计的第一步。

ANSI 风格 vs Verilog-1995 旧式声明

// ANSI（Verilog-2001，推荐）：端口列表里一次写清方向、类型、位宽
module m #(parameter W=8)(
    input  wire          clk,
    input  wire [W-1:0]  d,
    output reg  [W-1:0]  q
);

// 旧式（1995，仅在老代码里见到）：先列端口名，再重复声明方向/类型
module m(clk, d, q);
    input clk; input [7:0] d; output [7:0] q; reg [7:0] q;

旧式要把端口名写两遍、位宽改一处忘另一处就错；新代码一律用 ANSI。读老工程时能认出旧式即可，不要新写。

八、自测要点与学习地图

自测：① 说明为什么「例化一次 = 一块电路、例化两次 = 两块并行电路」，这和软件函数调用差在哪；② 给一个三端口子模块，分别写出按名连接和按位置连接，并指出后者增删端口的风险；③ 说出 input/output/inout 在模块内外各自能不能赋值、inout 为什么要写高阻；④ 判断一个输出该声明成 wire 还是 reg；⑤ 用 parameter 写一个可配置位宽的计数器并例化成 12 位；⑥ 解释参数和普通输入信号在综合时间点上的区别；⑦ 列出多文件工程必须满足的条件（文件齐全、top 正确、无重复/悬空输入）。

学习地图：紧接着掌握数据怎么在端口间流动——数据类型与位宽、always 与 case、阻塞与非阻塞；动手综合看 LUT 与 FF；复用能力进阶看 RTL 复用与参数化 与 工程版本与 IP 管理；跨时钟边界的模块接口处理看进阶 CDC 与亚稳态。

九、把三态端口写对：I2C SDA 的例子

inout 是新手最容易写错的端口，因为它要求你同时管理「我要不要驱动这根线」。下面是一个可综合的三态端口骨架，体现「读」和「写」必须分开：

module i2c_port(
    input  wire sda_oe,      // 输出使能：1=本模块驱动, 0=释放给别人
    input  wire sda_drv,     // 使能时要输出的值
    output wire sda_in,      // 把线当前电平读回来
    inout  wire sda          // 真正接到管脚的双向线
);
    assign sda    = sda_oe ? sda_drv : 1'bz;  // 不使能 -> 高阻
    assign sda_in = sda;                       // 任何时候都能读回线电平
endmodule

关键点：①使能无效时必须输出 z（高阻），而不是输出 0——I2C 是开漏线与，任何一方强行拉低都会和别人冲突；②读回的值要通过单独的 sda_in 端口或内部 wire 取，不能直接把 inout 当 reg 用；③在 FPGA 内部不要这样做三态（内部总线靠 mux），只有管脚级总线、外部 SRAM 数据总线、开漏协议才用 inout；④约束时 inout 同样要给 PACKAGE_PIN 与 IOSTANDARD。理解了「一个驱动 + 高退让线」，你就理解了所有共享总线协议的电气基础。

十、一个更真实的分层例子：UART 回环

UART 回环实验非常适合用来体会「模块即方框」。一个典型 UART 顶层会被拆成：

top (只画总图)
 ├─ u_reset_sync  : 异步复位同步释放
 ├─ u_tick        : 由时钟分频产生波特率采样 tick（时钟使能）
 ├─ u_rx          : 串行 in -> 并行 data + valid（状态机+采样）
 ├─ u_loop_fifo   : data/valid 写入、读出（可选 FIFO 缓冲）
 └─ u_tx          : 并行 data/ready -> 串行 out（状态机+并转串）

• 每个子模块只通过几根线与外界相连（clk/rst_n 几乎人人都有，业务端口很少），可以分别写 testbench 验证；
• 顶层做的事就是声明一堆 wire，然后五次按名例化、把 rx 的 data/valid 接到 FIFO、再把 FIFO 输出接到 tx；
• 想换波特率，只改 u_tick 的参数；想把回环改成「收到后加 1 再发」，只在 rx 与 FIFO 之间插一个小模块，其他方框不动。

这就是层次化设计对抗复杂度的方式：每一层只关心有限的几个端口，复杂系统 = 许多简单方框的连接图。状态机方框怎么写见 状态机入门，跨模块的异步数据交接见进阶 FIFO 设计。

elaboration 阶段最常见的连接错误

综合开始前的「elaboration（展开例化层次）」会专门检查端口契约，常见报错与原因：

报错关键词	含义	修法
module ... not found / unknown module	子模块文件没加进工程或名字拼错	加文件、核对模块名/文件名
port ... not connected	input 端口悬空（多为警告，但危险）	接上驱动或显式接常量
cannot find port / not a port	按名连接写了子模块不存在的端口	核对 .name 与子模块端口表
port width mismatch	端口与连线位宽不一致	统一位宽，或显式截位/补位
multiple drivers / multi-driven	同一信号被两个源驱动	合并成一个 mux 或删重复驱动
duplicate instance name	同层实例名重名	起不同实例名

养成习惯：elaboration 的警告也要逐条看，尤其是未连接输入和位宽不匹配——它们常常能编译过、能下板，但行为就是不对。

十一、从资源与仿真两个视角理解层次

资源视角：综合器展开整棵例化树，把每个模块映射成具体硬件。例化一个参数化计数器，报表里就多出 W 个 FF 和一小段进位 LUT；例化一个厂商乘法 IP，就占用一块 DSP；例化一个双口 RAM，就推断/例化一块 BRAM。因此「这个模块例化几份、参数多大」直接决定芯片占用——同一个 FIFO，深度 16 和深度 4096 是天壤之别。看资源报表时按层次（hierarchical）展开，能定位是哪个子模块吃资源最多，这是 资源利用率怎么读 的基础。也正因如此，写 RTL 时要对「这行会变成多少电路」有数：一个 for 循环若变量范围是常量，会展开成 N 份并行电路；若范围是运行时变量则往往不可综合。

仿真视角：testbench 里通常只例化「待测模块（DUT）」一个实例，给它的 input 加激励、观察 output：

counter #(.W(8)) dut (.clk(clk), .rst_n(rst_n), .q(q));

层次路径 dut.q、dut.u_sub.sig 让你在波形里直接看到子模块内部。多输出对照期望时，好的端口划分让你能在 testbench 里只驱动少量信号、只断言少量输出；如果发现一个模块要在 testbench 里强行改它的内部 reg 才能测，基本说明端口/层次没划好。子模块独立可测，是判断模块边界是否合理的实用标准。

十二、设计模块边界的几条原则

模块划分没有唯一答案，但下面这些经验法则能让大部分入门设计更清晰：

1. 一个模块一个明确职责：消抖、边沿检测、波特率生成、接收、发送各是各的模块；一个 always 块也尽量只描述一类行为（组合或时序）。
2. 时钟与复位优先统一：同一层次的模块尽量共用 clk、rst_n，需要不同频率用时钟使能或 PLL 派生（见 计数器与分频、时钟与复位）。接口跨时钟域要显式做同步，别让一个模块内部偷偷混时钟。
3. 端口尽量少而稳：如果一个模块有几十个 input，往往是把本该内部解决的细节暴露了；用结构体（SystemVerilog interface/struct）或打包成 valid/ready、data 这样的标准握手更清晰。
4. 方向与极性一致：复位全设计统一高/低有效（建议低有效 rst_n），valid/ready、片选等信号命名体现极性，避免有的模块叫 rst 有的叫 rst_n 接反。
5. 参数放在模块头、常量放 localparam：外部可能改的（位宽、深度、分频）用 parameter，内部编码用 localparam，不要把状态码暴露到端口。
6. 组合输出与时序输出想清楚：纯组合模块（译码、mux）输出随输入变；带状态的模块输出最好寄存一拍再出端口，无毛刺、利于时序（见 状态机入门）。
7. 面向复用写：把与具体板子有关的东西（分频常数、管脚）放在顶层或参数里，让子模块与板级无关，换板子时只动顶层和约束。

初学者关于 module 的几个典型误解

• 误解一：「例化多次会像递归/重入那样复用同一段逻辑」——不会，硬件是按实例复制的，资源也成倍增加。
• 误解二：「在多个 always 里给同一个 reg 赋值能实现『多个条件都能改它』」——这是多驱动，非法；想要多源选择，用一个 always + if/case 或组合 mux 汇聚后单驱动。
• 误解三：「output 不接没关系，随便留空也行」——输出可以不接，但输入不能悬空；顶层未用的 input 管脚要在 RTL/约束里妥善处理。
• 误解四：「parameter 能像函数参数那样传运行时变化的值」——parameter 在综合时定死，运行时可变的是数据输入端口。
• 误解五：「文件加进去就行，顶层无所谓」——工具需要知道哪个是顶层实体来确定管脚与最终层次；top 设错会综合出完全不同的结果或报一堆管脚未约束。
• 误解六：「子模块内部寄存器没复位也没关系，父模块复位了它就会清零」——复位只对明确写了复位的 FF 生效，子模块寄存器要么自己接 rst_n 复位，要么保证复位期间不被使用。

把这几点和前面的端口规则、参数化、分层验证结合起来，你写出的就不再是「能跑的一段代码」，而是可复用、可独立验证、资源可预期的电路模块——这正是从「会写 Verilog 语法」走向「会做 FPGA 设计」的关键一步。

一个对照练习：用三种方式描述同一组功能

为了固化「模块是电路」的直觉，可以拿同一需求做对照：用一个大 always 块写、用两个 always 块写、用两个独立 module 在顶层例化写。综合后你会看到：三种写法只要行为等价，资源基本一致，但第三种最容易单独仿真、复用和替换。再进一步，把其中一个模块参数化（位宽、采样 tick 分频比做成 parameter），同一份代码在不同工程里长出不同规模的电路——这时你就真正掌握了 module/port/parameter 这套抽象的价值。配合 always 与 case 的两种 always、阻塞与非阻塞 的赋值纪律，Verilog 入门最难的「软件思维转硬件思维」这一关就算过了。

最后再把本文的硬件主线收一遍：你在屏幕上看到的是 module、端口、例化这些文本，但综合器看到的是一张由方框（模块实例）和连线（wire）组成的电路图。input 是别人驱动、你只能读的线，output 是你驱动、别人读的线，inout 是靠高阻分时共享的总线；例化是往图上摆方框，parameter 是摆方框时选定的规格，顶层 module 是把所有方框连起来的总图。写每一行时都问自己一句「这对应图上的哪个方框、哪根线、由谁驱动」，悬空输入、多驱动、位宽截断、拿参数当变量这些典型错误就会大幅减少。等这套「看着代码脑子里自动出电路图」的习惯形成，再去看 UART、FIFO、状态机、甚至 AXI 总线这些更复杂的设计，本质都只是更多方框和连线的有序组合而已。学习时建议边读边动手：找一个现成工程，打开综合后的 schematic/层次视图，把屏幕上的每个方框与 RTL 里的每个 module、每个实例名一一对应起来；再试着把其中一个模块改成不同参数重新综合，观察资源报表里 FF/LUT 数字的变化。这种「代码—方框—资源」三位一体的对应练上两三次，比单纯背语法规则牢固得多，也为后面学状态机、FIFO、流水线打下最关键的直觉基础。

十三、端口连接的三种写法与隐式端口风险

例化一个子模块时，Verilog/SystemVerilog 提供了三种把外部信号接到模块端口上的写法，新手应尽早理解它们的差别，因为同一个例化语句，换种写法在端口增删时的行为会完全不同。第一种是按位置连接：严格按照模块定义里端口声明的先后顺序，一个不落地列出外部信号。它最短，也最脆弱——只要子模块作者调整了端口顺序、或在中间插入了一个新端口，所有按位置例化的地方都会静默错位，编译器可能因为位宽或方向侥幸不报错，仿真却得到莫名其妙的结果。任何稍微正式的工程都不建议依赖这种写法。

第二种是按命名连接，用 .端口名(外部信号) 的形式逐条显式对应。端口顺序可以任意排列，少接一个端口就让它悬空（input 悬空会给警告、output 悬空等于不接），可读性和可维护性都好得多，是 RTL 工程的主流写法。它的价值在代码评审时尤其明显：不用跳到子模块去数顺序，一眼就能看出谁连了谁。第三种是 SystemVerilog 的隐式连接，包括 .端口名（让端口自动连接同名的外部线网）和 .*（一次性把所有同名、同位宽、同方向的端口全部自动连上）。它们能显著减少样板代码，在端口和连线命名严格统一的大工程里很方便，但也把"显式"这个安全阀让渡了出去：一条 .* 会让你很难在例化处看清到底连了哪些信号，同名但含义不同的线还可能误接。入门阶段的稳妥建议是：读代码时要能看懂这三种写法，但自己写新代码一律用按命名连接，等对命名规范和层次结构有把握后，再在团队约定的范围内谨慎使用 .*。

十四、把模块边界画进框图：评审时怎么看端口

模块划分得好不好，最直观的检验方式不是看代码行数，而是看它的端口表。一个边界清晰的模块，端口数量适中、方向一目了然、时钟和复位这样的全局信号单独成组，数据通路信号用 valid/ready 或 valid/stb 这样的约定成对出现，参数通过 parameter 在例化时配置，内部状态完全不暴露给外面。评审一个模块时，有经验的工程师往往先不看实现，只盯着端口列表问几个问题：这个模块需要几个时钟域？如果一个模块同时吃 clk100m 和 clk50m 却没有任何跨域说明，大概率埋了 CDC 隐患；这个 output 有没有可能不被任何上游使用，即是不是设计阶段就已经多余？输入信号是否在某些工作模式下根本不被关心，若是就该拆成两个职责更单一的模块。

还有几类"端口坏味道"值得警惕。其一是端口爆炸：一个模块动辄三四十个端口，通常意味着它承担了太多职责，应当沿数据通路和控制通路拆成若干级。其二是用一根输入信号在模块内部控制十种模式，这种"万能配置口"会让状态空间组合爆炸、验证永远覆盖不全，更好的做法是用明确的模式枚举或多个独立使能。其三是把本该内部缓存的数据用端口倒腾到外面再传回来，说明存储边界没划清。其四是双向 inout 口滥用——除了真正的三态总线，模块内部一律不要用 inout 传递普通数据。养成"先审端口、再审实现"的习惯后，你会发现很多后期难以收敛时序、难以复用、难以验证的问题，在模块边界这一步就已经注定了；反过来，一个端口表干净的模块，内部实现通常也不会差到哪里去。这也是为什么前面反复强调要在脑子里维护那张"方框加连线"的图——它不仅帮助理解电路，更是评审设计质量最快的工具。

常见坑对照

坑	后果	正确做法
把例化当函数调用	软件思维误解硬件	例化=复制一块电路
input 悬空	综合出振荡/随机	所有输入有驱动
output 外部再驱动	多驱动冲突	一个信号一个驱动源
按位置连接端口	错位难查	用 .name(wire) 按名连接
位宽不匹配	截断/警告	例化处位宽对齐
复制模块改位宽	维护多份	parameter 参数化

相关与延伸

语法：组合与时序逻辑、数据类型与位宽。 复用：进阶 RTL 复用与参数化、工程版本与 IP 管理。

一句话总结

Verilog 的 module 就是原理图上的方框：有名字、有 input/output/inout 端口、框内是 wire 和逻辑；例化一个 module 不是"函数调用"而是真的在芯片里放一块电路，例化两次就有两块独立并行的电路。端口规矩：input 内部只读、output 内部被驱动、inout 三态要写 assign sda = oe ? v : 1'bz；例化推荐按名连接 .port(wire) 防错位、位宽必须匹配、输入不能悬空。多文件工程里顶层 top 只负责例化和连线、子模块各一文件全部加入综合。可复用的基本功是 parameter 参数化（#(parameter W=4)，例化时 #(.W(16)) 配置，综合时按常量生成对应大小电路），配合 localparam 定义内部常量——一份参数化代码胜过一堆复制粘贴。

---
