FPGA 专家 00：高速 IO 深水区——LVDS/源同步对齐工程
本文是
fpga/专家层第 03 篇。基础用法见进阶 LVDS 源同步，物理前提见板级 SI，更高线速用带 CDR 的收发器。本篇讲怎么从"能收"到"稳定可靠地收"。

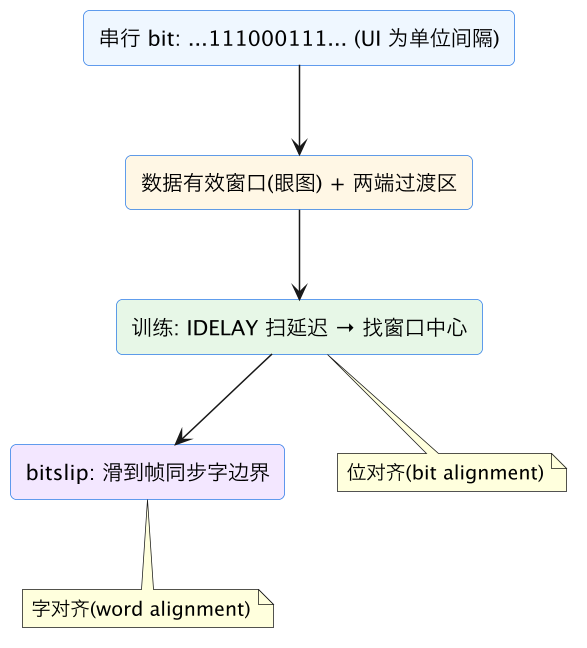

一、问题本质：采样点在哪？
二、三道对齐
| 对齐 | 解决 | 机制 |
|---|---|---|
| 位对齐 | 采样沿落在眼图内 | IDELAY 扫 tap → 眼扫找窗口 → 取中心 |
| 字对齐 | 并行位序随机 | bitslip 逐拍滑动，匹配同步字（K28.5/0x0F/帧头） |
| 通道对齐 | 多 lane 帧边界不齐 | 各 lane FIFO 缓冲，检测同步字统一释放 |
接收时钟架构：随路钟 → BUFIO（驱动 ISERDESE/IDELAY 的 IO 采样钟）+ BUFR（分频，驱动并行域逻辑）；IDELAYCTRL 供 200M 参考校准 tap；并行域再经 FIFO 进系统钟域（CDC 纪律）。
三、训练状态机
1. 复位 IDELAY/ISERDESE，等 IDELAYCTRL ready
2. 请求发送端发训练码（翻转码/同步字）
3. 眼扫：tap 0→31，每 tap 采 N 样本比对正误
4. 计算有效窗口 [tap_lo, tap_hi]，校验宽度裕量
5. IDELAY 设为窗口中点
6. bitslip 滑动直到并行输出匹配同步字
7. 多 lane：各 lane 独立完成 3-6，再统一帧边界释放
8. 进入正常接收；周期/温控触发重训练裕量判据：有效窗口宽 >50~70% UI，单边 margin 覆盖温压漂移（查手册 tap 漂移量）。
四、深水区要点
- 漂移管理：IDELAY tap 随温压漂，高可靠设计周期重扫/在线跟踪（动态重配置端口改 tap 不重启）；
- 物理前提：差分端接（DIFF_TERM）、等长、Bank 电压、参考钟质量不达标时眼窗直接很窄——先 SI 后训练；
- 串并比与相位：7:1 DDR（CMOS 传感器常见）、8:1、10:1 的 BUFIO/BUFR 相位关系按 Xilinx SelectIO 手册；
- 发送侧：OSERDESE 位序在加载时固定、ODELAY 按需调，训练机制比接收简单；
- 调试：眼扫结果可视化（读出有效窗口）、ILA 抓 bitslip 过程、长期误码率（BER）统计。
五、眼图扫描的完整算法：从采样统计到有效窗口
位对齐不是“设一个延迟值”，而是一次有明确算法和判据的测量过程。工程上可落地的眼扫流程是：先让发送端连续发送对边沿最敏感的训练码——0x55/0xAA（每个 bit 都翻转）用于暴露最大跳变密度下的数据沿，PRBS7/PRBS15 用于统计长序列的码间干扰，K28.5 或自定义帧头则在字对齐阶段使用。接收状态机把 IDELAY 的 tap 值从零递增到最大值（7 系列是 31 tap，每 tap 由 200MHz 参考钟标定为约 78ps，UltraScale 改为更细的抽头并支持更高分辨率），每个 tap 点连续采样数千到数万个 bit，与本地期望逐位比对，记录该 tap 的错误数。把“错误数为零（或低于统计阈值）的连续 tap 段”画出来，就是数据有效窗口：中间一段稳定正确，两端是错误与正确交替的过渡区，过渡区的位置即数据跳变沿。
判据要量化而不能凭感觉。第一是窗口宽度：用 tap 数换算成 UI（单位间隔）占比，健康链路通常能得到 60%～80% UI 以上的窗口；窗口只有 20%～30% UI 说明 SI 已在边缘，即使当下能收也不具备温压余量。第二是工作点：取有效窗口的几何中心，使左右 margin 均等，而不是取“第一个能收对的 tap”——后者必然贴着一条边沿。第三是统计置信度：几万个 bit 全对只能证明瞬时误码率优于约 1e-5，要验证 1e-12 量级必须在最终工作点做长时间 PRBS 比对（这与收发器浴盆曲线测量同理，见 专家 04）。第四是逐比特一致性：DDR 采样在上升、下降两个沿各取一位，两个沿的窗口要分别扫描，不能假设它们天然对称——占空比失真会让半个 bit 的窗口明显偏移。眼扫的机器产物建议保留为“每条 lane、每次训练的窗口数组”，它既是当次定中心的输入，也是产线判定板级 SI 是否合格、现场漂移趋势分析（见 专家 45）的长期数据。
六、字对齐与多 lane 对齐：bitslip 的边界与弹性缓冲
位对齐解决“每个 bit 采得对”，字对齐解决“这些 bit 从哪一位开始算一个字”。ISERDESE 并行化输出的位序由其内部串并转换的起点决定，上电后是随机的。bitslip（有的系列叫 word alignment/ Bitslip 端口）每来一个脉冲就让并行总线相对串行流滑动一个 bit（SDR 滑一位、DDR 滑一位或半个并行字，需按手册），状态机每滑一次就把并行结果与同步字比较，直到命中预期的 K28.5（0011111010）、0x0F 或帧头图案。这里有几个容易翻车的边界条件：同步字必须是不会在数据净荷中偶然出现或可被明确标注的图案，否则随机数据会造成假锁定，因此帧同步字通常配合周期性出现的帧节拍，或使用 8b/10b 的 K 字符（运行不一致性使数据字不可能仿冒）；命中后不能立即宣布锁定，要连续命中 M 次（如帧同步字连续出现 4 次且间隔精确等于帧长）才确认，运行中连续 N 次失配则判定失锁并重新滑位，这套“锁定—验证—监测—重锁”状态机是任何自定步帧接口的通用骨架。
多 lane 场景在每条 lane 独立字对齐之后还多一层通道去偏斜（deskew）。即使每条 lane 都已帧对齐，PCB 走线差、各 lane bitslip 起点不同，会让并行拼字时 lane A 属于第 k 帧、lane B 属于 k+1 帧。标准做法是每 lane 一个小弹性 FIFO：用各自的接收时钟写入，发送端在约定时刻发出一个各 lane 相同（或带 lane 编号）的对齐字符；接收端在所有 lane 都检测到对齐字符后，记录各自的写指针位置，再选择一个共同的读释放点统一开始读出，于是帧边界被拉平。对齐字符要周期性重发，使温漂引起的微小相位差能被持续校正；FIFO 深度按最大 lane 间偏斜加余量设计，过浅会在重对齐时丢数。JESD204B/C、MIPI D-PHY/C-PHY、多 lane SerDes 通道绑定（见 专家 04）用的都是同一个思想，差别只在对齐字符编码和弹性缓冲放在 PCS 硬核还是用户逻辑。
七、漂移管理：tap 会动，训练不是一次性事件
新手最普遍的误解是“训练一次、终身有效”。实际上 IDELAY 的绝对延迟是工艺、电压、温度的函数：器件手册给出 tap 延迟随结温和供电的漂移范围，高速率下几个百分点的漂移就可能让工作点从眼窗中心移到边缘。可靠性设计分三个层次。第一层，裕量设计：选工作点时就把手册给出的最坏温压漂移折算成 tap 数，确认窗口单边 margin 仍大于漂移量加老化余量；这是零成本却最常被跳过的一步。第二层，持续校准：IDELAYCTRL 用稳定的 200MHz（或器件要求频率）参考钟连续校准 tap 延迟，抑制工艺和温漂的大部分，因此参考钟本身必须低抖动、不缺失、不受门控，约束要把它当专用时钟网络对待，参考钟停振时延迟会退回未定义状态，必须把 IDELAYCTRL 的 ready 纳入复位依赖。
第三层，主动重训练：对速率高、温变大、长寿命的产品，在链路空闲间隙、检测到误码率上升、或温度传感器跨越阈值时触发眼扫重新定中心；UltraScale 及以后的延迟单元支持通过动态重配置端口在线修改 tap，不需要重配器件、不打断相邻通道。设计重训练要处理业务连续性：要么在协议里安排训练窗口（发送端切训练码、接收端暂停输出），要么维持业务只做后台测量、仅在确认更优中心时做一次受控切换，并保证切换瞬间不产生假数据（可插入一个可被上层识别的对齐序列）。还要给失锁兜底：重训练失败 N 次上报链路故障、进入安全态而不是带着未知延迟继续收数。一个经验判据：如果产品的规格温度范围是 -40～85℃、又跑在 SelectIO 速率上限附近，就必须把重训练当成需求而不是可选项；反之速率低、眼窗宽过半的场合，一次性训练加裕量即可。理解“源同步没有 CDR、相位跟踪要自己做”，也就理解了为什么更高速率应直接选用带 CDR 的收发器。
八、时钟架构深论：BUFIO/BUFR/MMCM 与串并比相位
源同步接口能稳定工作，一半在延迟训练，另一半在时钟资源用得对不对。随路时钟进入 FPGA 后通常分两路：一路经 BUFIO 走专用 IO 时钟网络，只驱动同一 Bank 内 ISERDESE/OSERDESE 的高速串行时钟脚，它偏斜极小、只能在 IO 列内使用、不能直接驱动普通逻辑；另一路经 BUFR（区域时钟缓冲，可带可编程分频）产生分频并行时钟，驱动 ISERDESE 的并行侧和本区域用户逻辑。部分架构用 BUFIO 采串行、BUFR 采并行，跨到系统时钟域再靠异步 FIFO（CDC 纪律）。必须理解 BUFIO/BUFR 是区域级资源：跨 Bank、跨上下半个 Bank 的随意使用会导致工具无法布线或被迫绕行引入延迟，引脚规划阶段就要把一组源同步接口的时钟和数据约束在同一 IO 列内。
串并比与时钟相位是这一节最容易出错的点。CMOS 传感器常见 7:1 DDR（一个随路钟周期传 7 对 bit，需要专用的 7:1 模式且时钟相位与数据有约定关系），网络和视频接口常见 8:1、10:1（1:10 DDR）。不同串并比下，串行采样沿相对并行字边界的相位关系由 ISERDESE 模式和 BUFR 分频方式共同决定，必须严格照 SelectIO 原语手册给出的时钟连接表接线，再由 bitslip 消化残余的字偏移。需要相移粗调时引入 MMCM/PLL：它能对随路钟做固定相移或动态相移，但 MMCM 的引入会改变 BUFIO 直连时的确定性延迟模型，还增加锁定时间和抖动，原则是“能用 BUFIO/BUFR 直连解决就不要加 MMCM；只有需要相位旋转、频率变换或多相采样时才用”。无论哪种结构，约束文件必须把随路钟作为真实时钟约束、把生成的分频钟用 generated clock 表达，否则时序分析会漏掉整个接收通路（漏约束的代价见 专题 08 案例二）。
九、发送侧与物理前提：OSERDESE、端接、Bank 与 PCB
发送方向比接收简单——位序在加载并行字时就已确定，不需要眼扫和 bitslip，但物理约束一条不少。OSERDESE 把并行字串行化，DDR 模式下用时钟上下沿各发一位；ODELAY 用于补偿通道间偏斜或对齐源同步时钟与数据的相位，是否加延迟、加多少要结合 PCB 等长一起设计：理想做法是让数据组与时钟组在板上等长到远小于一个 UI，使器件内只做微调，而不是用延迟单元去硬补几纳秒的走线差。随路时钟本身通常也要经 ODELAY/原语输出，其与数据的相位关系由接收端的采样方式决定，发送和接收要按同一约定设计。
物理前提不达标时，任何逻辑训练都救不回来，这是源同步工程最硬的一条。电平与 Bank：LVDS 需要 Bank 供电满足对应电平（部分系列 2.5V，部分支持内部分压的 LVDS），差分对必须用支持 LVDS 的引脚对，不能任意分配；端接：接收端 100Ω 差分端接可用内部 DIFF_TERM 或外部电阻，内部端接位置在引脚处最利于抑制反射，但不是所有 Bank/电平组合都支持，要在原理图阶段确认；发送端是否加端接取决于拓扑和器件要求。等长与阻抗：差分对内 P/N 等长（通常数密尔级）、数据对与随路时钟对组间等长（按 UI 和串并比折算，DDR 还要考虑占空比），差分阻抗控制 100Ω；参考平面连续，跨分割会同时破坏回流和阻抗。抖动与电源：随路钟的抖动直接成为采样不确定度，IO Bank 供电去耦按器件电源设计手册布置。判断问题归属的顺序永远是：眼窗异常窄且多板一致，先查 SI 和端接（板级 SI）；眼窗正常但偶发失锁，查训练逻辑和漂移管理。不要在物理链路不合格时试图用算法补偿，那只会把问题藏进温度边界。
十、系统案例与验收清单：从 ADC/MIPI 到多 lane 汇聚
用三个典型场景把前述机制串起来。并行 ADC 源同步采集：ADC 输出数据总线与 DCO 数据时钟随路，FPGA 用 BUFIO+ISERDESE（或低速下直接用 IDDR）接收，训练码由 ADC 在初始化阶段提供或用测试码型；关键是多通道相位一致（一个时钟对一组数据线）、采样落在数据中心，并把采集结果经 FIFO 进系统域做数字下变频。MIPI/高速显示接口：D-PHY 是源同步+DDR 的典型，C-PHY 用三相编码更特殊，通道数可变、通道间需去偏斜，接收 IP 内部完成本篇的位/字/通道三级对齐，自研时要严格按协议的同步和 lane 合并状态机实现。多 lane 自定义汇聚：当单对 LVDS 带宽不够，用 N 对同速 lane 拼接更宽数据字，发送端周期性插入对齐字符，接收端每 lane 独立训练后用弹性 FIFO 统一帧边界（第六节），这在板内大量数据搬运中比直接上 SerDes 成本低。
一份可直接用于评审和 bring-up 的验收清单：原理图确认电平/Bank 电压/差分对引脚/端接方式；PCB 确认 P/N 等长、组间等长、100Ω 阻抗、参考平面连续；约束确认随路钟与 generated clock 完整、无未约束路径、IDELAYCTRL 参考钟约束到位；上电后确认 IDELAYCTRL ready 再释放接收逻辑；每 lane 眼扫窗口宽度达标（建议 >60% UI）且工作点居中；bitslip 连续 M 次锁定、失配 N 次重锁的状态机经过注入测试；多 lane 对齐字符在热插拔/暂停恢复后能重新对齐；跨域全部经 FIFO，无裸跨域多位总线；温压边界（冷/热、电压拉偏）下窗口和误码率复测留 margin；长时 PRBS 验证统计意义上的误码率；现场漂移监控和重训练触发路径可用。把这份清单逐条签字，源同步接口才算从“实验室能收”走到“量产可靠地收”。
十一、串并比与延迟单元的器件差异：7 系、UltraScale 与 Intel 对照
同一套位/字对齐思想在不同器件家族上原语和参数差异很大，跨平台移植时不能照搬命名。Xilinx 7 系接收链是 IBUFDS→IDELAYE2（32 tap，固定/可变模式，tap 由 IDELAYCTRL 以 200MHz 参考标定，约 78ps/tap）→ISERDESE2（支持 2/3/4/6/7/8 位串并，7:1 模式需配合 BITSLIP 和特定时钟接法），发送侧是 OSERDESE2 配 ODELAYE2；同一 Bank 的所有 IDELAY 共享一个 IDELAYCTRL，因此同 Bank 不同接口共用参考频率这一点要在规划时确认。UltraScale/UltraScale+ 改为 IDELAYE3/ISERDESE3，延迟抽头更细、支持更高分辨率计数模式，校准机制和原语端口都有变化，且延迟资源与时钟区域的对应关系不同，迁移时要重读 SelectIO 文档而不是改个类名。Intel（Altera）侧对应的是 ALTLVDS_RX/TX、I/O Delay 链和 SERDES 块，训练（DPA，动态相位对齐）是其 LVDS 接收宏功能内的既有选项，很多对齐动作被 IP 封装，但“眼扫描找中心、字滑动找边界”的语义仍然存在。
无论哪家器件，有四件事必须在数据手册层面核对清楚：一是tap 分辨率和最大延迟随电压/温度/工艺角的漂移范围，这决定窗口中心要留多少 margin；二是延迟校准资源的共享关系（几个 IDELAY 共用一个控制器、参考钟频率允许多大），跨 Bank 复用和多参考频率是常见冲突；三是支持的串并比和 DDR/SDR 组合，7:1 这类非整数比往往需要专用时钟接法或并口扩展；四是动态重配置端口能否在不复位整个器件的前提下在线改 tap，这是在线重训练的前提。工程建议是把“延迟值、tap 分辨率、训练窗口、重训策略”做成一张随器件型号、速率、温度等级变化的参数表，由版本化配置加载（配置管理见 20 比特流烧录与四方版本一致 manifest/门禁），而不是把魔数散落在 RTL 里。这样换器件、改速率或处理现场批次差异时，改的是经过评审的参数而不是代码。
十二、训练状态机的鲁棒性：异常注入、边界条件与量产模式
一个只在实验室正常跑过的训练状态机，离量产可用通常还差很远，因为训练过程本身要面对大量非理想条件。第一类边界是训练码不可得或被污染：对端上电晚于本端、训练期间链路抖动、光模块/缓冲器尚未稳定，都会让早期采样全部错误，状态机必须区分“现在没有有效训练码”和“链路质量差”，前者等待重试，后者在多次失败后上报硬件故障，不能把全错数据当成某个 tap 的正常结果。第二类是窗口异常：扫完整条延迟链都找不到合格窗口，要给出明确的失败码（窗口缺失/窗口过窄/多窗口），多窗口往往意味着反射或串扰，和单纯 SI 损耗的处理方向不同；不要在没有合格窗口时仍然选一个“错误最少”的点硬上。第三类是bitslip 不收敛：扫完整个字长周期都不命中同步字，应回到位对齐重新选中心，而不是无限滑动；要给滑动次数设上限并可观测。
量产和维护模式要在设计时就规划。建议状态机至少有四种可由寄存器触发的模式：冷启动自动训练（上电完整眼扫+字对齐+lane 对齐）、快速重训（在已知中心附近小范围重扫，毫秒级完成，用于温度变化后恢复）、固定值模式（加载产线标定的 tap 值不做扫描，用于确定性启动和故障复现）、诊断模式（读出整条眼扫窗口数组、各 lane 偏移、误码计数，供产线和现场分析，遥测方法见 专家 45）。所有模式切换、训练成功/失败、最终 tap、窗口宽度都应可读、可记日志。产线环节把眼扫窗口宽度作为板级测试项：窗口窄于阈值的板子直接判 SI 不合格（端接、焊盘、连接器问题），避免带缺陷板流出。这套“状态机可观测、失败有分类、参数可固化、结果可复测”的做法，与 专家 39 的测试自动化理念完全一致，是把一个模拟味很重的接口变成可制造、可维护产品的关键。
十三、与协议 IP 的边界：什么时候用 SelectIO 自研，什么时候换方案
最后要明确 SelectIO 源同步方案的能力边界，避免在错误的速率和距离上硬撑。适合 SelectIO 自研的区间：数百 Mbps 到约 1.5Gbps 量级、板内或同一块背板近距、走线可控、愿意承担训练逻辑、且引脚/成本不允许上收发器的场合——典型如并行 ADC、CMOS 图像传感器、显示面板接口、板内并行总线扩展。在这个区间，SelectIO 的优势是引脚灵活、无需硬核、单位带宽成本低、延迟确定。逼近区间上限时，代价快速上升：训练复杂、对 SI 和等长极敏感、温漂管理不可省、且没有内建的长距离均衡，工程团队若没有成熟的训练和仿真积累，风险很高。
超过这个区间、或要过连接器/线缆/背板较长距离时，应直接使用带 CDR 的收发器（专家 04），用均衡和编码解决信道损耗、用 CDR 自动解决相位跟踪，自研训练的复杂度被硬核吸收。在协议层面也尽量复用成熟 IP：MIPI D/CPHY、JESD204B/C、HDMI/SDI、Camera Link HS 等都有经过一致性验证的核，自研通常限于训练框架和用户侧逻辑；自己从零实现带 8b/10b、加扰、对齐的完整协议，互通和一致性风险极高（协议自研的代价见 专题 08）。一个实用的决策表：问四个问题——速率是否超过 SelectIO 可靠区间、信道是否有显著插损/连接器、是否需要跨厂商互通、团队是否有眼扫和训练的成熟资产。前两个有一个为“是”就倾向收发器，第三个为“是”就倾向标准 IP；只有前两个为“否”、且接口简单私有，SelectIO 自研才是性价比最优解。把边界划清楚，本身就是高级工程师相对新手最值钱的判断力。
十四、一页速查：源同步接口的十个必查项
把全篇压成评审时可逐条对照的十问：训练码是否确定、发送端能否按需切训练模式；眼扫是否覆盖全部 tap、窗口宽度和中心是否留档；工作点是否取窗口几何中心而非首个正确点；IDELAYCTRL 参考钟是否稳定、ready 是否进复位依赖；bitslip 是否有连续命中确认与失配重锁；多 lane 是否用弹性 FIFO 做统一帧释放；BUFIO/BUFR 是否限制在同一 IO 列、跨域是否全走 FIFO；差分电平、Bank 电压、100Ω 端接和等长是否在原理图阶段确认；温压边界和长时 PRBS 是否实测而非推断；重训失败是否进入安全态并上报。十问全是“是”，才可以在评审记录上签“可量产”。最后补一个组织层面的建议：源同步接口的训练参数、眼扫结果和失效记录应与板序列号绑定存档，和收发器链路的做法一致，这样当现场出现批次性窗口收窄时，能用数据区分是器件老化、SI 设计余量不足还是某批板材/连接器工艺问题，而不是停留在“偶发花屏”的描述层面。把模拟接口数字化管理，是这类设计从经验手艺走向工程资产的标志。此外，任何训练算法都应在仿真阶段用带随机相位和抖动的激励做过收敛性验证，而不是第一次运行就在真实链路上调试——训练逻辑的 bug 与 SI 问题在硬件上表现几乎相同，先用自检测试台证明状态机能在注入的任意相位下收敛，上板后才能把“收不到数”明确归因于物理层。这条“算法先仿真、物理上板查”的分界，能在 bring-up 阶段省下大量时间。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 不训练直接收 | 误码/偶发花屏 | 眼扫+bitslip 完整训练 |
| 工作点取窗口边缘 | 温度漂移出界 | 取中心+周期重训 |
| IDELAYCTRL 参考钟差 | tap 失准 | 稳定 200M、约束到位 |
| 多 lane 不做通道对齐 | 拼字错位 | FIFO+统一帧释放 |
| 眼窗窄还在 FPGA 内调 | 边际收益低 | 先查端接/等长/SI |
| 跨域直接进系统逻辑 | 亚稳 | FIFO 进系统钟域 |
相关与延伸
基础：LVDS 源同步用法、时钟网络 BUFIO/BUFR、异步 FIFO。 物理层：板级信号完整性；更高速率：收发器深水区（CDR 自动完成位对齐）。
一句话总结
源同步接收的核心是"训练出采样点"：位对齐靠 IDELAY 眼图扫描——32 个 tap 逐点采样训练码、找出稳定正确的有效窗口并取几何中心（还要靠 IDELAYCTRL 的 200M 参考持续校准）；字对齐靠 bitslip 滑动并行位序直到匹配 K28.5/帧同步字；多 lane 再各进 FIFO、按同步字统一帧边界做通道对齐。时钟用 BUFIO 驱动 IO 采样、BUFR 分频驱动并行域，再经 FIFO 进系统钟域。可靠性关键：工作点必须在眼窗中心留双边裕量覆盖温压漂移（tap 会漂），高可靠产品周期重训；眼窗过窄是 SI 问题（端接/等长/电平），FPGA 内调不出来先查板级。到了 Gbps 以上，这套手动训练就被带 CDR 的 SerDes 收发器自动化了。
