FPGA 进阶 21：高级 Testbench——自检 TB、参考模型、文件读写与受约束随机 ​

本文是 fpga/ 进阶层第 25 篇。入门 TB 是「给激励 → dump 波形 → 人眼对波形」，规模稍大就靠不住：人对不了百万周期的波形，改一次也不想再看一遍。高级 testbench 的目标是让测试自动判对错、自动凑场景、能反复回归——自检比对、参考模型/记分板、文件数据驱动、受约束随机、SVA 断言。配合上一篇的覆盖率，才能做到「改完跑一遍就敢信」。

本文要回答的问题 ​

  • 自检 testbench 怎么自动判对错，不靠人眼？
  • 参考模型（golden model）怎么写、怎么和流水线 DUT 对齐比对（记分板）？
  • 怎么用 $readmemh/文件读写做数据驱动测试？
  • 受约束随机（constrained random）强在哪、随机了怎么复现？
  • SVA 断言检查哪些协议属性？

一、自检 TB：让测试自己说 PASS/FAIL ​

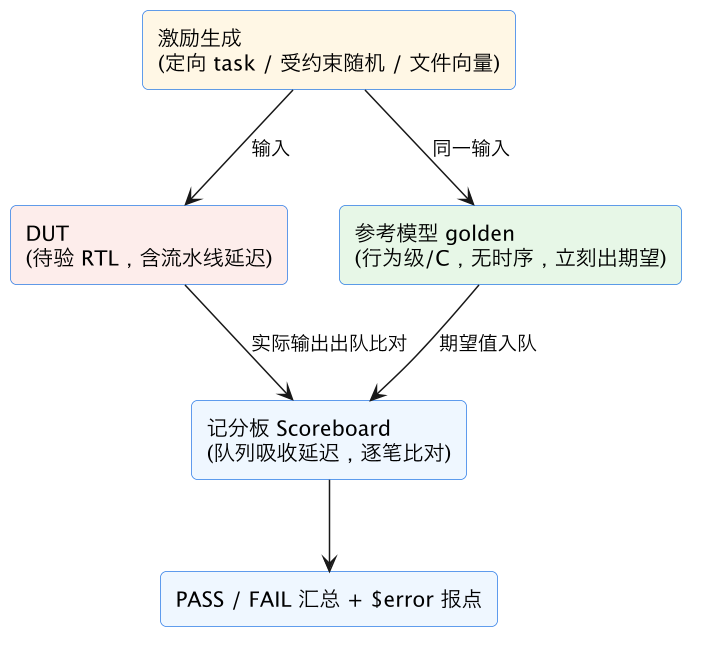

核心转变：人眼对波形 → TB 内自动比对。结构上分几块：

FPGA 进阶 21：高级 Testbench——自检 TB、参考模型、文件读写与受约束随机 示意图（第 2 张）
systemverilog
// 时钟复位 + 自检比对骨架
logic clk=0; always #5 clk=~clk;
logic rstn=0; initial begin #20 rstn=1; end

// 记分板：期望值队列，吸收 DUT 流水线延迟
logic [31:0] exp_q[$];

task automatic drive(input logic [31:0] in);
  // 1) 同一输入喂 DUT
  din <= in; din_valid <= 1; @(posedge clk); din_valid <= 0;
  // 2) 同一输入喂参考模型，期望结果入队
  exp_q.push_back(golden_func(in));
endtask

// DUT 输出有效时，弹出队首期望比对
always @(posedge clk) begin
  if (dout_valid) begin
    logic [31:0] exp;
    exp = exp_q.pop_front();
    if (dout !== exp)
      $error("[%0t] MISMATCH: got %08h exp %08h", $time, dout, exp);
    else
      ok_count++;
  end
end

initial begin
  wait(rstn);
  for (int i=0;i<1000;i++) drive($random);   // 随机激励
  repeat(20) @(posedge clk);                  // 等流水线排空
  if (exp_q.size()!=0) $error("还有 %0d 笔期望未收到输出", exp_q.size());
  $display("==== TEST %s ====", ok_count==1000 ? "PASS":"FAIL");
  $finish;
end

关键：报错要带时间戳和实际/期望值（$time、%h），跑完打印 PASS/FAIL 汇总，这样人只在 FAIL 后去看那段波形。

二、参考模型与记分板：处理流水线延迟 ​

参考模型（golden/reference model）用行为级写法（SystemVerilog 行为、或 C/Python 经 DPI），只保证功能正确、不模拟时序——所以它比 DUT 早出结果。用**队列/信箱（mailbox）**对齐：发激励时把「期望结果」push 进队列；DUT 流水输出时 pop 队首比对。队列天然吸收任意拍延迟和气泡；乱序接口（如 AXI 带 ID）要用「按 ID 索引的期望值表」匹配，不能简单 FIFO。

三、文件读写：数据驱动测试 ​

向量多时放外部文件，加用例不改 TB：

verilog
// 1) $readmemh 把 hex 文件读进数组（初始化 ROM / 加载输入向量）
reg [31:0] vec_mem [0:1023];
initial $readmemh("input_vectors.hex", vec_mem);

// 2) 逐行读「输入 期望输出」对
integer fd, code; reg [31:0] a, exp;
initial begin
  fd = $fopen("cases.txt","r");
  while (!$feof(fd)) begin
    code = $fscanf(fd, "%h %h\n", a, exp);   // 每行：输入 期望
    drive_and_check(a, exp);
  end
  $fclose(fd);
end

好处：可把真实系统抓回的数据（ADC 采样、抓包、图像）回放进仿真，做真实场景回归。

四、受约束随机测试（CRT） ​

定向用例只能覆盖你想得到的场景；受约束随机让工具自动凑边角组合：

systemverilog
class pkt_t;
  rand bit [7:0]  data[];
  rand bit        back2back;   // 背靠背 or 间隔空闲
  constraint len_c { data.size() inside {1, 2, 16, 255, 256}; } // 含边界长度
  constraint gap_c { !back2back -> data.size() < 100; }
endclass

pkt_t p = new();
int seed = 32'd12345;          // 失败时记下这个种子
initial begin
  process::self().srandom(seed);   // 固定种子 → 可复现
  repeat(10000) begin
    assert(p.randomize());        // 自动生成合法随机包
    drive_pkt(p);
  end
end
  • 随机长度/内容/握手间隔/背靠背与空闲，自动撞出「满 FIFO 时恰好来最大 burst」这类边角；
  • 可复现靠种子：失败记下 seed，srandom(seed) 重放即精确重现；回归固定一批 seed，另定期换 seed 探新场景；
  • 配合功能覆盖率确认随机确实演到了目标场景（不是随机了但没覆盖到边界）。

五、SVA 断言：检查「永远必须成立」的属性 ​

自检比对查「数据对不对」，断言查「协议/时序合不合规」——全程在线，违例立刻报：

systemverilog
// valid 拉高后，在 ready 到来前 data 必须保持稳定（AXI-Stream 基本规则）
property p_valid_hold;
  @(posedge clk) disable iff (!rstn)
    s_tvalid && !s_tready |=> $stable(s_tdata) && s_tvalid;
endproperty
assert property (p_valid_hold) else $error("valid 未握手就改 data");

// FIFO 满时不允许写
property p_no_write_full;
  @(posedge clk) disable iff (!rstn) fifo_full |-> !wr_en;
endproperty
assert property (p_no_write_full) else $error("FIFO 满时还在写");

断言放接口/边界处（握手、FIFO、状态机非法转移、X 传播），比事后看波形更早抓到违规时刻。

六、边界用例清单（定向部分至少覆盖） ​

  • FIFO/缓冲：空读、满写、将满连续写、将空连续读、同时读写；
  • 长度：最小(0/1)、最大、最大+1 边界、随机；
  • 时序：背靠背、最大间隔空闲、复位中途、刚复位完立刻来数据；
  • 异常：错误响应、反压拉死、下游不 ready、奇偶/校验错；
  • 初始化：所有寄存器显式初始化，别留 X（仿真里 X 会掩盖问题、上板是随机值）。

思路再往上走就是 UVM：把驱动(driver)、监控(monitor)、记分板(scoreboard)、代理(agent)、序列(sequence)分层标准化，适合大团队/复杂协议。中小模块用本篇的「自检 TB + 参考模型 + 受约束随机」已经足够，不必一上来套 UVM。

常见坑对照 ​

坑后果正确做法
靠人眼对长波形漏错、无法回归自检 TB 自动比对 + PASS/FAIL
参考模型和 DUT 直接同拍比对流水线延迟对不上误报队列/记分板吸收延迟，乱序按 ID 匹配
报错不带时间/值定位困难$error 带 $time、实际值、期望值
随机无种子bug 无法复现固定/记录 seed，可重放
只随机不看覆盖率随机了但没覆盖边界配合功能覆盖率收敛
寄存器/存储未初始化X 传播掩盖真问题显式初始化所有 reg/mem
用例全硬编码在 TB 里加用例要改代码$readmemh/文件数据驱动

相关与延伸 ​

前置/配套：Testbench 与仿真入门、仿真加速与覆盖率（功能覆盖率/CRT 收敛）、valid/ready 握手 与 FIFO（断言常查的对象）。 大规模验证方法学（UVM/形式验证）属专家线；接口协议调试案例见规划 #44。

一句话总结 ​

高级 testbench 的目标是「自动判对错、自动凑场景、能反复回归」：写自检 TB——每拍/每事务自动比对 DUT 输出与期望、违例 $error 带时间和值、结束打印 PASS/FAIL，人只在 FAIL 后看波形；参考模型用行为级/C 写标准答案、不模拟时序，靠记分板队列吸收流水线延迟逐笔比对（乱序按 ID 匹配）；大量向量用 $readmemh/$fscanf 文件数据驱动，还能回放真实抓回的数据；受约束随机（rand+constraint）自动凑边角组合、靠随机种子复现，配功能覆盖率确认演到边界；SVA 断言全程盯协议属性（valid 握手数据稳定、FIFO 满不写）。定向用例至少覆盖空/满、最小/最大长度、背靠背/空闲、复位中途等边界，所有寄存器显式初始化别留 X；再大规模才上 UVM 分层。
