FPGA 进阶 19：FPGA 调试方法论——观测点设计、二分定位与分层隔离

本文是 fpga/ 进阶层第 23 篇。ILA/VIO 高级调试解决的是「工具怎么用」，这篇解决「脑子怎么想」：面对一个上板不工作的黑盒，怎么系统性地把问题逼到一个模块、一根信号、一个时钟沿，而不是乱加探针碰运气。FPGA 调试难在不可单步、信号全在芯片内、改一轮要几十分钟，所以方法论的核心是——能用仿真验掉的别留到上板、上板后用增量和二分把故障区间切到最小。

本文要回答的问题

• FPGA 调试为什么比软件难？这决定了该用什么策略？
• 观测点应该布在哪里？为什么要预埋而不是临时找？
• 怎么用最小系统 bring-up 和二分法快速定位？
• 偶发、不可复现的 bug 怎么变成可复现？
• 仿真和上板各负责验什么？怎么区分功能错 / 时序·CDC 错 / 硬件错？

一、先认清 FPGA 调试为什么难

难点	含义	推导出的策略
不可单步	硬件并行执行，没有「下一行」	靠观测点抓波形，而非断点
信号全在芯片内	万用表/示波器够不到内部	ILA/VIO 片上观测，关键边界预埋探针
并行无时序	所有 always 同时发生，因果不像软件线性	按数据流/时钟沿理清因果
改一轮几十分钟	综合+布局布线慢	尽量在仿真里迭代；上板用增量/二分减少编译轮次
失败可能不可复现	CDC/时序问题偶发	先造确定性复现条件，再谈定位

第一原则：仿真验功能，上板只验仿真给不了的东西。 仿真秒级重启、可看任意信号、可随意激励，逻辑功能错误应该在仿真里消灭干净；上板留给真实时钟、时序收敛、CDC、管脚/电平、外设协议这些仿真不模拟的部分。带着「仿真已全绿」的设计上板，排查面会小一个数量级。

二、观测点设计：预埋在「边界」上

新手出问题才到处找信号加探针（还要等综合）。高手在设计时就把观测点布在数据流的关键边界上：

观测点位置	抓什么信号	能判定什么
数据入口/出口	valid/ready、data、帧头帧尾	数据进没进来、出没出去
FIFO 读/写端	wr_en、rd_en、full、empty、水位	有没有溢出/抽空、谁反压
握手段	valid、ready、握手脉冲计数	有没有死锁、吞吐量对不对
状态机	state、跳转条件、错误态	走到哪、卡在哪
跨时钟域边界	跨域信号、同步器输出、格雷码指针	有没有 CDC 漏同步
接口/PHY	时钟锁定、字对齐、channel_up、误码	物理链路起没起来

预埋方式：给这些信号加 (* mark_debug *)（见 ILA 高级调试），或在 RTL 里预留一组「调试总线」把内部状态汇聚出来。观测点放在模块边界比埋在内部深处有用——边界信号稳定、语义清楚，出问题先看边界，确定段内有问题再深入。

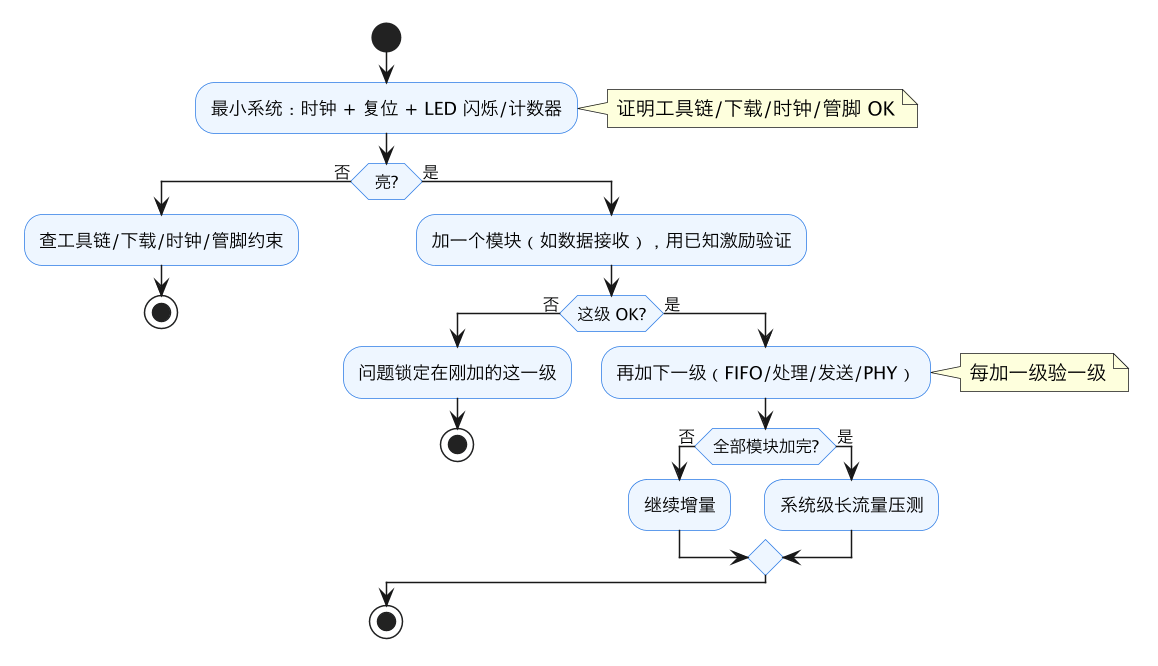

三、最小系统 bring-up：增量点亮，绝不一次烧全系统

关键是每加一级都要有「好/坏」的明确判据（LED 状态、ILA 看到的已知图样、错误计数器）。一旦某级加完坏了，故障区间就是「上一个已知好的版本」到「这一版」之间——增量天然把范围切小了。

四、二分法定位：回环、旁路与已知激励

链路一旦能跑但结果错，用二分法把故障区间对半砍。把通路切成有序段：源 → 接收 → FIFO → 处理 → 发送 → PHY → 对端，在中点做判定：

• 回环 loopback：在某点把发出去的数据绕回自己收（收发器近端环回、MAC 环回、串口环回）。环回通 → 说明「环回点内侧」没问题，问题在外侧；
• 旁路 bypass：用 MUX 跳过某个模块直连。跳过后好了 → 问题就在被跳过的模块；
• 已知激励/内部图样：用 VIO/拨码切到「内部计数器/ROM 生成已知数据」替代不确定的外部输入。注入已知图样结果对 → 注入点之后的链路好，问题在注入点之前（如真实传感器/接收）。

每次操作都回答一个是非题（这段好还是坏），像二分查找一样 log2 收敛到单模块，再在该模块内部用 ILA 细看。

五、把偶发变成必现

不可复现的 bug 无法定位，先造确定性：

1. 固定激励：用内部 ROM/线性反馈计数器生成已知数据流，替代真实世界输入；
2. 控制启动时刻：VIO/按键触发启动，让复位释放、时钟相位、初始状态可控可重复；
3. 固定随机/初始态：记录并复位 LFSR 种子、初始化所有寄存器（别留不定态 X）；
4. 自动守株待兔：ILA 触发状态机挂着等错误条件，出错自动定格 + 错误计数器统计发生率，长流量压测；
5. 拉偏逼现：降/升频率、调温度电压——若拉偏后更易出错，坐实时序/CDC 嫌疑。

六、三类根因的判据

根因类型	复现特征	仿真表现	频率/温度相关性	首要怀疑点
功能逻辑错	稳定复现	仿真也错	无关	状态机、握手、算法、位宽
时序 / CDC 错	偶发、时好时坏	仿真对（仿真不检时序）	强相关，降频缓解、高温更坏	WNS 负、关键路径、漏同步/异步 FIFO
硬件 / 管脚错	一直不通	仿真对	无关（改代码无用）	管脚约束、IO 标准、差分极性、供电、外设初始化

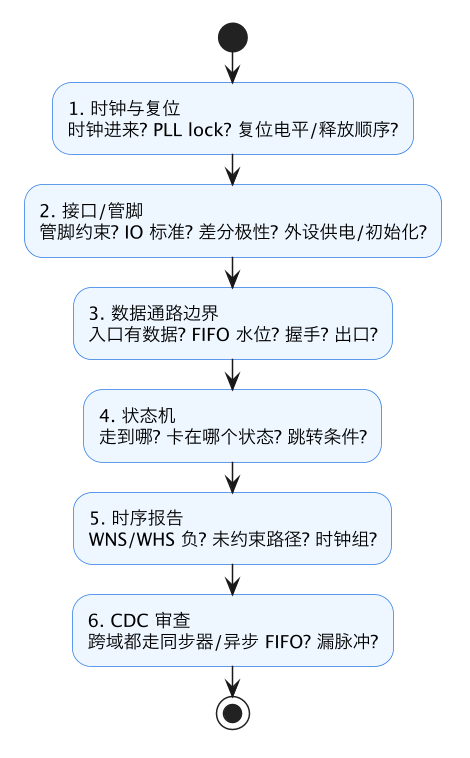

排查顺序（从最可能、最便宜处下手）：

经验：新手一上来怀疑「代码逻辑」，老手先花十分钟确认时钟/复位/管脚——因为这三类问题占「完全不工作」的大头，且查起来最便宜（看约束、看 PLL lock、看 ILA 时钟有没有翻转）。逻辑错通常仿真就能拦住。

七、调试日志与假设账本：让排查过程可继承

单板单问题的调试靠脑子能记住，真实项目里排查是跨天、跨人、跨版本的活动，没有记录习惯，每次返工都从零开始。这一节讲两类被低估的文档化工具。结构化调试日志：每次上板会话记录四件事——本次构建版本（比特流号、对应代码提交）、改了什么（相对于上一版的唯一变量）、观察到什么（关键计数器、波形结论、日志摘录）、下一步假设。关键纪律是「一次只改一个变量」：怀疑时钟、复位、供电三个方向时，如果同时动了时钟芯片配置、改了复位代码、换了电源，问题消失了也不知道是谁的功劳，问题没消失则三个方向同时被污染。日志里给现象打版本标签，使「这个 bug 从哪版开始出现」可以二分——git bisect 的硬件版本，配合自动化部署（见专家 39/64）能把「首次坏版本」缩到一次提交。假设账本（hypothesis ledger）：把排查当作对未知系统的科学实验，维护一张表，每行是一个假设、支持证据、反对证据、验证方法、状态（待验/已证伪/已确认）。它的价值在两处：一是防止团队反复提出已经被证伪的假设（「会不会是复位问题？」——三周前已经用延长复位 100ms 证伪，账本里有记录）；二是逼出可证伪的预测——好假设必须能说出「如果我对，那么在 X 条件下应该看到 Y」，只说「可能是时序问题」不是假设，是情绪。证伪一个假设和确认一个假设同样重要，账本里证伪项要显式保留而不是划掉假装没想过。交接与升级：一个问题排查超过设定时限（如半天）或需要他人知识（PHY、电源、某个 IP 内部）时，带着日志和账本交接，而不是口述「我感觉是时钟的问题」；接手者先读证据链再决定方向。事后复盘回流：问题关闭后，把根因和「什么信号能最快定位它」沉淀为 BIST 项或观测点（第六节闭环）——首次发现一个故障可能花三天，让同类故障第二次出现时十分钟可查，才是组织调试能力的真正积累。工具上，日志可以就是版本库里按问题号组织的 Markdown 加波形链接，复杂团队用缺陷系统，但形式不重要，坚持记录才重要。

八、性能与吞吐问题的调试：系统没「坏」，但不够快

功能类问题（数据错、死锁）有明确的错误现象，性能类问题的表现却是「系统在跑、数据都对，只是吞吐上不去、延迟比预期大」，调试方法论因此不同——它更像会计而不是侦探：先量出时间花在了哪里，再逐段对账。先定义指标和测法：吞吐用单位时间完成的事务/字节数，延迟用事务发起至完成的周期数或墙上时间；两者要分别测，高吞吐系统可以有长尾延迟，低延迟链路可能吞吐低。测量点尽量用硬件计数器（周期计数器、突发长度统计、空泡周期计数）而不是软件掐表，后者在原型上还受降频和调度影响。建立预算分解：把理想情况下的端到端延迟拆成已知段——「发命令 N 拍 + 处理 M 拍 + 搬运 K 拍 + 软件开销」，实测总数与预算对账。总延迟减预算之和的差额就是「未知空泡」，再分段插入周期计数器把空泡定位到模块。常见的空泡来源有固定的几类：等反压（下游 FIFO 满，查满信号占空比和满的是谁造成的）、等配置/描述符（控制面没跟上数据面）、仲裁饥饿（共享总线的某主设备长期抢不到，看授权计数分布而非平均值）、缓存未命中/刷新等待、跨片 TDM 稀释（原型特有，必须用校正模型区分「设计慢」与「原型慢」，见专题 22/67）、中断与软件响应延迟（硬件没问题，软件进中断晚——测硬件置起到服务读写的间隔）。用背靠背实验找依赖：单事务延迟达标但吞吐不达标，几乎总是流水/突发没填满——让激励连续发两笔、四笔、八笔，观察吞吐随突发长度的曲线，饱和点和理论值的差距直接指向哪一级在串行化。警惕测量本身：加计数器、关优化、调试构建降频都会改变性能数据；性能结论必须在发布配置（无调试插桩、正式频率点）上取得，原型数据还要带版本和校正参数。记录基准：每个版本自动跑标准性能卡（专家 39/68 的 CI 理念），性能回归像功能回归一样报红——「这版慢了 8%」在当天发现，靠 diff 定位；拖到客户测出再查，现场已经面目全非。

九、现场升级路径：从板级调试到产品级可维护性

很多 FPGA 系统的调试基础设施是 bring-up 阶段临时搭的：几根飞线、一个人私藏的 Tcl 脚本、焊在引脚上的逻辑分析仪。系统转产后这些全部消失，售后阶段一旦出问题，现场可观测性归零。把调试能力设计成产品的一部分，是从「会调板子」到「会做可维护产品」的升级。永久内置的健康监测：把 bring-up 时证明有用的计数器（链路误码、FIFO 溢出、超时事件、时钟失锁次数、温度电压）固化为寄存器，软件可读、可周期采集、异常时中断；它们在量产后就是远程诊断的眼睛。专家 39 篇的 BIST 不止用于产线，也作为上电自检和定期巡检——设备在客户机房里能自报「3 号链路误码率上升」，比派工程师飞过去猜强得多。固件可升级与安全：配置 flash 的 A/B 双分区（专题 23 篇的机制）同样适用于产品现场升级——新固件写非活动分区、校验通过才切换、失败自动回滚，杜绝「升级变砖」；升级包带签名和版本兼容检查，防止错配比特流（错配是静默错误之王）。崩溃现场留存：关键状态机、出错地址、最后若干事件记录到片上 RAM 或非易失存储，软件死锁或硬件报错时主动冻结现场（crash dump），下次启动读出——现场故障往往不可复现，唯一的证据就是出事那一刻留下的痕迹。设计时就要想清楚「我希望它怎么死」：安全地停、点亮错误码、保住日志，而不是乱跑或静默重启。量产校准与配置数据：板间差异（光模块、高速口训练参数、温度曲线）以标定数据形式存于板载 EEPROM，比特流通用、参数按板加载，现场换板不丢标定。服务流程设计：错误码体系要能指导客服做分级（重启能解决/需换板/需返厂），日志导出不依赖专用下载器（走产品自带的网络/USB 口）。成本意识：这些基础设施占用约 1~3% 逻辑和少量 RAM，却决定产品全生命周期的维护成本；在项目计划里，「可维护性功能」应与业务功能并列排期，而不是等 bring-up 结束后被进度砍掉。最后，把现场发现的问题周期性回流到测试和 BIST（第六节的闭环延伸到产品全寿命），系统的自愈和自证能力会随出货量增长——这正是成熟 FPGA 产品与「能跑的原型」的最终分野。

十、示波器与逻辑分析仪：仪表的正确分工

掌握了片内观测（ILA/VIO/寄存器）之后，下一个能力台阶是正确使用外部仪表；很多人把示波器当「贵的电压显示器」，把逻辑分析仪当「多通道 ILA」，都没用在刀刃上。示波器看模拟真相。它回答的是物理层问题：信号在引脚上到底长什么样——上升沿是否单调、过冲多大、有没有振铃和台阶（阻抗不连续的典型痕迹）、时钟抖动有多大、建立时间在真实引脚上是否满足、电源轨在负载突变时跌落多少。用示波器的要点：探头接地用最短的弹簧地而不是长鳄鱼夹（地线自身的电感会凭空制造振铃假象）；带宽要覆盖信号主要谐波（经验上至少信号速率的三到五倍）；同时用两个通道测因果（时钟与数据、使能与响应），单通道看图没有时间参照。逻辑分析仪看数字广度。它在一批通道上只判 0/1 并带协议解码，回答的是「总线事务实际怎么发生」——SPI 上的字节序列、并行地址线的访问模式、多个芯片间握手的时间关系。现代场景中它大量被 ILA + 高速串行探头取代，但在 FPGA 引脚之外（板上另一颗芯片的总线、连接器背面）仍然不可替代。关键设置是采样时钟选择（用被测系统的同步时钟做状态采样最准，异步采样只能看时序概览）和触发条件（协议违规、特定地址、毛刺宽度）。两者的分工判据：问题的假设涉及电平、沿、抖动、电源——示波器；涉及多线数字序列、协议内容、跨芯片事务顺序——逻辑分析仪/ILA；怀疑物理层却去翻逻辑波形，或者怀疑协议却盯着一根线的眼图，都是方向性错误。仪表接入会改变电路：探头电容几十皮法，挂在高速线上足以把边沿拖垮；逻辑分析仪探头的夹具带来串扰。测量点和探头模型要在高速设计阶段预留，临时飞线测 200MHz 信号往往只测到了飞线本身。与片内观测的配合：理想路径是 ILA 先在芯片内部锁定数字异常的时刻和条件，再用仪表在对应外部引脚和电源上看同一时间窗——片内告诉你「什么时候错了」，片外告诉你「那个时刻的物理世界发生了什么」。

十一、调试心态与系统性训练方法

方法论、工具、checklist 之外，调试能力最终是一种可以训练的思维方式；这一节谈那些技术文档里不常写、却决定成长速度的东西。先信证据，后信故事。人对自己写的 RTL 有强烈的叙事偏好（「这里不可能错，我上周刚看过」），而硬件不读叙事。训练方法是强制自己先说「我看到了什么」（计数器值、波形、版本号），再说「我认为它意味着什么」，把观察和推论在本子上分成两栏；大量错误结论死在这个区分上——观察是对的，推论偷换了假设。一次一变量是纪律而不是口号。同时改三个地方问题消失了，等于三个变量的八种组合你只测了一种，什么也没证明；真正赶进度时更要守这条，因为返工成本最高。把系统分层，从你确信的边界向外推。可靠的调试起点不是「怀疑一切」，而是找到已知正确的锚点（仿真验证过的波形、厂商 IP 的环回、LED 翻转证明时钟活着），然后每次把信任边界向外推一层；没有锚点的排查是随机游走。用足二分法的速度：版本二分（哪个提交开始坏）、空间二分（哪半颗芯片/哪条链路）、时间二分（启动后第几秒开始坏），每问一个问题信息翻倍。工程师水平差异常常不在谁更聪明，而在谁的每次实验排除了一半可能性。管理自己的心理状态：连续几小时卡在同一个偶发问题上时，人脑会开始迷信（「热机十分钟就好」「周三构建容易坏」），这是该停手的信号——睡觉、换人、换方法，不要在疲劳时做大改。把每个 bug 变成组织资产：关闭问题前回答三问——最小根因是什么、什么观测点本可以当天抓到它、这个错误属于哪一类（可以加什么 lint/检查/BIST 预防）。持续做这件事的团队，问题清单会从「全新奇案」逐渐变成「已知模式的重复」，这就是调试能力从个人技艺沉淀为工程体系的标志。最后，尊重硬件：它永远在如实汇报自己的状态，所有「玄学」都只是尚未被观测到的因果链；调试的终点不是战胜硬件，而是读懂它一直在说的话。

十二、团队层面的调试能力建设：从个人英雄到组织能力

最后讨论个人技能如何沉淀为团队能力，这是调试方法论的组织维度。第一层是知识沉淀：维护一份「故障模式库」，每个关闭的问题用统一模板记录现象、关键观测、最小根因、所属类别、预防/检测手段；新人先读故障库再上板，能避开大量已知陷阱。模板比文笔重要，五分钟能填完才会有人填。第二层是基础设施复用：通用观测寄存器、BIST 框架、流量源/汇、环回路径做成库 IP，新项目复用而不是重造；每个项目结束把现场证明有用的观测点回灌到模板设计里，平台的可观测性逐代增强。第三层是演练制度：像消防演习一样做 bring-up 演练——在已知版本上人为注入故障（拔一根线、写错一个配置、停一个时钟），让团队走一遍定位流程，检验观测点够不够、文档通不通；演练暴露的问题永远比真实事故便宜。第四层是值班与升级机制：明确「卡多久必须求助、找谁、带什么材料」，避免新手在同一个偶发问题上独占板子三天；升级不是失败，长时间无记录的独占才是。第五层是复盘文化：复盘对事不对人，问题分类后追问流程（什么检查本可拦截、什么观测本可定位），产出流程改进而非口头教训；若复盘变成追责，信息会立即转入地下，组织停止学习。度量组织调试能力的几个客观指标：新板首次点亮时间、缺陷从发现到根因的平均时长、需要重新综合才能定位的问题比例、重复出现的故障类数量、故障库条目被复用的次数。这些指标随项目代际改善，说明能力在组织里扎根；只靠一两个英雄且指标随他们的状态波动，则说明仍然是个人能力。FPGA 调试之所以特别需要组织化，是因为硬件迭代慢、现场稀缺、故障跨软硬件和物理层，任何个人的带宽都不足以独自覆盖——让团队整体变强，才是这套方法论的最终目标。

常见坑对照

坑	后果	正确做法
仿真没跑透就上板	上板一堆问题混在一起	仿真验功能到全绿再上板
一次烧整个大系统	故障面太大、定位慢	最小系统 + 增量点亮
出问题才临时找信号	每轮等综合、探针加不上	边界预埋 mark_debug 观测点
偶发 bug 直接乱抓	抓不到、无法复现	先造确定性激励/启动条件
降频就好却不当回事	留下时序隐患	查 WNS/CDC，别靠降频掩盖
改代码试硬件问题	白等几十分钟编译	一直不通先查管脚/供电/接线
观测点埋在逻辑深处	语义不清、易被优化	埋在模块边界，信号稳定

相关与延伸

前置/配套：ILA/VIO 高级调试（观测工具）、CDC 亚稳态与异步 FIFO（时序/CDC 根因）、静态时序分析、复位策略、Testbench 与仿真。 仿真加速/覆盖率见下一篇 进阶 24 仿真加速与覆盖率；接口协议调不通案例集见规划 #44、上板 bring-up 清单见 #49。

一句话总结

FPGA 调试方法论的核心是「仿真拦功能、上板做增量、定位用二分」：因为改一轮几十分钟、信号看不见、不可单步，所以功能逻辑务必在仿真里验到全绿，上板只查仿真给不了的时钟/复位/时序/CDC/管脚。上板走最小系统（先亮时钟+LED 证明工具链，再每加一级验一级，把故障区间增量切小）；链路上用回环/旁路/已知激励做二分，每个操作回答「这段好坏」的是非题，log2 收敛到单模块。观测点预埋在模块边界（出入口、FIFO、握手、状态机、CDC 边界、PHY 状态）而非临时找。偶发 bug 先造确定性复现（固定激励/启动时刻/种子、ILA 守株待兔、拉偏逼现）。根因三分：功能错仿真也错、时序/CDC 错偶发且降频缓解、硬件/管脚错一直不通且改代码无用；排查按「时钟复位→管脚接口→数据边界→状态机→时序报告→CDC」从便宜处下手。
