JTAG 边界扫描：从板级互连测试到量产与现场诊断
JTAG 边界扫描是利用芯片引脚附近的测试电路，对引脚状态进行控制和观察的一种可测试性机制。它最常见的价值不在复现完整业务功能，而在探测器和测试点难以到达时，仍能检查板级焊点与互连，并为芯片测试、调试和诊断提供统一入口。本文侧重应用边界，不展开测试访问端口的状态转换；它与JTAG 边界扫描背后的可测试性设计框架相连，但关注的是“板卡和系统能拿它做什么”。
本文要回答的问题
- 边界扫描单元为什么能隔着封装观察和控制板级互连？
- EXTEST、SAMPLE、BYPASS 与 IDCODE 各自解决什么问题？
- 多颗器件怎样组成链路，BSDL 在测试中承担什么角色？
- 板级互连、芯片调试、量产和现场诊断分别怎样使用这套机制？
- JTAG 边界扫描与 SWD、功能测试、在线仿真有何区别，又有哪些覆盖边界？
一、JTAG 边界扫描把测试接触点移到引脚内侧
高密度封装和多层板让很多焊点无法直接用探针接触。即使原理图标出了网络名称，物理开路、桥连、虚焊或错误装配也不一定能在整板上电后表现为稳定、易定位的症状。边界扫描的思路是在芯片核心逻辑与封装引脚之间加入可串行访问的测试单元：测试数据沿链路移入，输出单元按向量驱动引脚，输入单元采集另一端的实际状态，再把结果移出比较。
这套机制通常以 IEEE 1149.1 标准为基础。JTAG（Joint Test Action Group，联合测试行动组）既常被用来指接口，也常被用来泛指围绕它形成的测试与调试生态；严格地说，边界扫描是其中一种标准化测试能力，不等于所有 JTAG 用途。同一组物理引脚还可能服务于厂商调试功能，但能否调试处理器、能否访问内部存储器，取决于具体器件实现。
图中两栏共享的是“引脚可控、可观察”这一基础，而不是共享同一份充分性结论。链路能够通信，不代表互连测试已经完成；互连测试通过，也不代表芯片内部逻辑或整机功能没有故障。把这几个层次分开，才能正确使用测试结果。
二、边界扫描单元形成一条跨越芯片边界的观测路径
一条适合互连测试的数字网络，通常一端连接可驱动的输出单元，另一端连接可采样的输入单元。测试控制器不直接向核心逻辑注入业务数据，而是操纵引脚边界上的测试寄存器。这样，核心逻辑可以保持在与测试相隔离的状态，板级网络则成为被观察对象。
读这条路径要抓住两个位置：驱动发生在芯片 A 的引脚边界，采样发生在芯片 B 的引脚边界，因此焊点和板级走线被包含在观测环里。若施加高、低电平后得到稳定且互斥的错误组合，测试工具可结合网表推测开路或特定桥连；但失败向量首先证明的是“观测不符合模型”，并不自动指出唯一物理根因。
不是所有引脚都具有相同结构的单元。输入、输出、双向和三态引脚需要不同的控制信息，差分、模拟或特殊电源引脚也可能不适用普通数字互连模型。双向网络还要管理输出使能，避免测试向量让两个驱动器同时争用同一网络。
| 测试对象 | 边界扫描能提供的信息 | 需要额外谨慎的地方 |
|---|---|---|
| 一端驱动、一端接收的数字网络 | 驱动值与远端采样值是否一致 | 上拉、下拉和未连接模型 |
| 多接收端网络 | 各接收点是否观察到预期状态 | 一个失败点不能总唯一区分故障位置 |
| 双向总线 | 受控方向下的驱动与采集 | 输出使能和总线争用 |
| 相邻网络之间 | 某些桥连导致的相互影响 | 向量组合决定可发现的故障集合 |
三、EXTEST、SAMPLE、BYPASS 与 IDCODE 分工不同
**EXTEST（外部测试）**是板级互连测试的核心指令：它让边界扫描寄存器接管相关引脚的测试驱动与采样，重点检查芯片外部的连接。实际测试通常还要预载初始向量，保证切换过程不会出现不受控驱动。具体可用指令和引脚行为必须看器件资料，不能假定所有器件在每种封装和配置下都完全一致。
**SAMPLE（采样）**用于在器件保持正常工作连接时取得引脚快照，侧重点是对外部状态进行观察，而不是像 EXTEST 那样建立外部互连测试驱动。采样只反映采样时刻和可实现单元所覆盖的状态，不能被理解成对高速信号全过程的逻辑分析。
**BYPASS（旁路）**选择器件内部的短旁路寄存器，使数据经过该器件时只经过很短的测试路径。它不是把器件从物理链上拆除，也不是关闭其他器件；价值在于多器件链中减少无关移位长度，让控制器集中操作目标器件。IDCODE 则用于读取实现了器件识别寄存器的器件身份。它有助于核对器件型号、链路顺序和装配情况，但身份可读并不证明全部边界扫描功能或焊点都正常。
| 指令或机制 | 主要作用 | 常见误读 |
|---|---|---|
| EXTEST | 驱动和采样边界引脚，检查外部互连 | 能覆盖芯片内部全部故障 |
| SAMPLE | 获取正常工作路径上的引脚采样 | 等同连续、高速信号采集 |
| BYPASS | 缩短经过非目标器件的测试数据路径 | 将器件从物理链中移除 |
| IDCODE | 读取支持该机制的器件身份 | 读到身份就证明整颗芯片合格 |
| PRELOAD 等配合机制 | 为外部测试准备安全的边界数据 | 单独执行就完成互连测试 |
四、链路组织、BSDL 与器件旁路决定测试能否正确解释
多块支持边界扫描的器件常串成一条链：测试控制器的 TDI（测试数据输入）进入首颗器件，前一颗的 TDO（测试数据输出）接到后一颗的 TDI，最后回到控制器；TCK、TMS 等控制信号按设计共享。器件顺序、各指令寄存器长度和所选数据寄存器共同决定移入移出的位流含义。任何顺序或长度假设错了，后续数据就可能整体错位。
**BSDL（Boundary Scan Description Language，边界扫描描述语言）**是描述器件边界扫描实现的标准化文件。它可说明指令、寄存器、单元与引脚之间的对应关系，帮助工具生成和解释测试数据。BSDL 不是整板网表，也不是一份现成的互连测试程序；工具还需要板级器件连接、链路顺序、非边界扫描器件模型及安全约束。

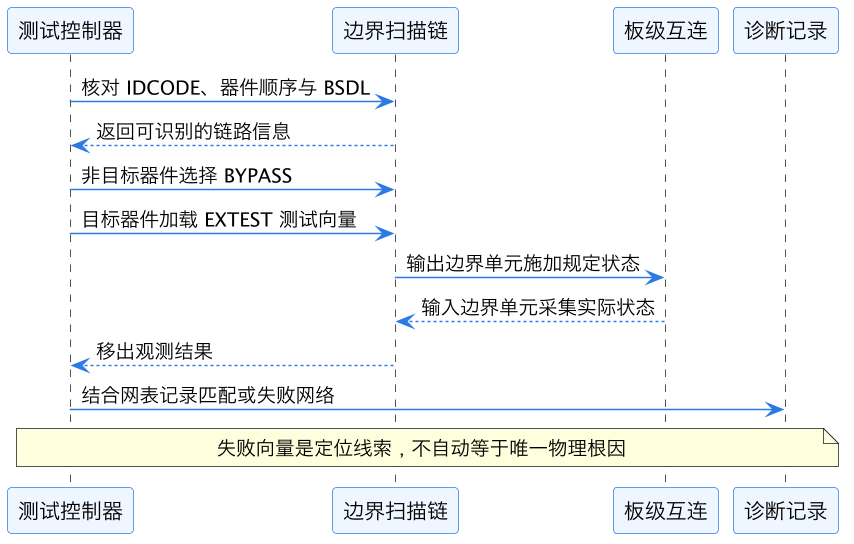

这段交互省略了底层状态切换，只保留应用层的因果顺序：先建立链路解释依据，再旁路无关器件，随后执行目标测试。旁路缩短了数据路径，却要求控制器准确知道每颗器件当前的指令与寄存器状态；IDCODE 和 BSDL 帮助建立这些依据，但仍需与实际装配和链路设计一致。
链路过长会增加移位时间和调试复杂度，因此有些板卡划分多条链，或提供链路段选择。把某颗器件旁路也不能修复断链、供电、信号完整性或连接器接触问题。若连基本身份读取都不稳定，应先检查物理链和电气条件，而不是直接生成更多互连向量。
五、从芯片验证到现场维修，应用目标并不相同
在板级互连测试中，边界扫描擅长发现符合模型且被向量激活的故障，例如开路、固定电平和部分相邻网络短路。它可以与少量探针测试、供电检查和其他测试方法组合。测试报告应落到网络、引脚和失败向量，而不是只给整板“通过或失败”；后者无法支撑有效返修。
在芯片测试与调试中，标准测试入口可用于识别器件、访问边界资源，某些器件还借 JTAG 暴露内部调试模块。但内部调试不是边界扫描指令天然带来的能力，处理器的 halt、单步、寄存器或存储器访问都依赖具体架构与实现。芯片级结构测试也有专门向量和判据，不能用板级 EXTEST 通过替代。
在量产中，价值主要是自动化和可重复执行：同一硬件版本对应受控的 BSDL、网表、向量与判据，结果可以关联板号和工序。边界扫描通常与供电、时钟、存储器、接口及整机功能测试共同组成测试流程。若把它当作唯一工序，未覆盖的模拟参数、连接器和业务功能就会形成空白。
在现场诊断中，它可以在条件允许时提供较少拆解的检查入口，适合确认链路身份、复查特定互连或比较维修前后的结果。不过，现场板卡可能无法安全进入测试模式，既有固件、外设和供电状态也可能限制操作。一次通过不能证明故障不会出现，一次失败也需结合接触、供电和复现条件分析。
| 场景 | 最合适的问题 | 不应单独承担的结论 |
|---|---|---|
| 板级互连 | 哪些网络呈现开路或桥连特征 | 所有器件内部均正常 |
| 芯片测试与调试 | 能否识别并受控访问目标资源 | 通用支持任意处理器调试 |
| 量产 | 在固定版本和判据下自动筛查 | 替代全部系统与可靠性测试 |
| 现场诊断 | 为间歇或连接故障增加定位线索 | 一次通过即永久排除故障 |
六、不要把 JTAG 边界扫描、SWD、功能测试和在线仿真混为一谈
SWD（Serial Wire Debug，串行线调试）是 ARM 体系常见的调试接口，以 SWDIO 和 SWCLK 等信号提供调试访问。它与 JTAG 的物理信号、协议和目标不同；即使调试器硬件同时支持两者，也不代表 SWD 自动具备 IEEE 1149.1 边界扫描单元和 EXTEST 互连测试能力。
功能测试从系统输入出发，检查业务或接口行为是否符合规格，例如启动后能否通信、读写是否成功。它能覆盖边界扫描看不到的真实功能路径，却未必能把故障定位到某个焊点。在线仿真通常指 ICE（In-Circuit Emulator，在线仿真器）通过专用硬件替代或深入控制目标处理器，以观察执行和内部状态；它与 JTAG 调试可能服务相近开发任务，但硬件方式、控制深度和适用器件并不相同。
| 方法 | 主要观察层次 | 突出优势 | 主要限制 |
|---|---|---|---|
| JTAG 边界扫描 | 器件引脚边界与板级数字互连 | 可控、可观察，便于定位连接故障 | 不天然覆盖内部功能和全部模拟特性 |
| SWD | 支持该接口的芯片调试资源 | 引脚少，适合处理器调试访问 | 不是标准板级边界扫描的替代品 |
| 功能测试 | 接口行为与整机功能 | 接近真实使用条件 | 故障定位粒度受可观察性限制 |
| 在线仿真 | 处理器执行与内部状态 | 深入控制和分析运行过程 | 依赖专用目标与仿真硬件 |
工程上更有效的是组合使用：边界扫描先确认关键连接基础，功能测试再验证系统行为，调试接口处理软件与处理器状态，专用仪器负责高速、模拟和电气参数。选择依据应是故障所在层次，而不是接口名称是否相似。
七、覆盖边界决定结果能说到哪一步
边界扫描的结论受四类条件约束。其一是器件覆盖：并非所有引脚和器件都有可用边界单元，非扫描器件内部及其独占网络可能不可测。其二是拓扑与向量：差分、交流耦合、终端网络、上拉下拉和多驱动结构需要专门模型，某些故障只有特定向量组合才会暴露。其三是电气与时序：静态数字测试不能据此证明高速眼图、阻抗、抖动、模拟精度或全部瞬态行为。其四是安全条件：驱动板级网络前必须处理总线方向、外设状态和供电约束，避免测试本身造成争用。
因此，“测试通过”的准确含义是：指定链路和器件配置下，规定向量在所建模的网络上未发现判据定义的失败。它不等于百分之百故障覆盖，也不等于未来不会失效。间歇故障还可能在振动、温度或接触状态变化时出现；单次复现失败有助于定位，但不能保证每次测试都重现同一结果。
诊断结论应保留可复查上下文，包括硬件版本、链路顺序、BSDL 与网表版本、向量、供电及必要的操作条件。若结果随重复操作变化，应优先检查接触、链稳定性和测试条件，而不是挑选一次通过覆盖其他失败。边界扫描提供的是证据链中的一段，不是跳过故障分析的通行证。长期可靠性筛选也有独立方法，例如老化测试 burn-in 针对早期失效的受控筛选，不能由一次互连通过替代。
这一篇在知识体系里的位置
本篇从板卡和系统应用解释 JTAG 边界扫描：它把可测试性设计落到引脚边界，再通过链路、指令和描述文件形成可执行的互连检查。想继续理解扫描、内建自测试等方法如何共同服务芯片可测试性，可回到JTAG 边界扫描所在的芯片测试框架；若关注产品在应力条件下暴露潜在缺陷，则应转入老化测试 burn-in 的筛选逻辑。三者回答的是不同层次的问题，不能互相替代。
总结
JTAG 边界扫描通过引脚附近的边界扫描单元和串行链路，为板级数字互连提供可控、可观察的测试路径。EXTEST 面向外部互连，SAMPLE 获取引脚采样，BYPASS 缩短非目标器件的数据路径，IDCODE 与 BSDL 帮助识别器件并解释测试数据；它们共同支撑板级互连测试、芯片访问、量产筛查和现场诊断，却不自动提供通用处理器调试或完整功能覆盖。它与 SWD、功能测试、在线仿真各有观察层次，实际工程应组合使用。任何通过或失败结论都要受器件单元、板级拓扑、向量、电气条件和复现条件约束，不能宣称万能覆盖，也不能把一次结果外推为永久保证。
