老化测试 burn-in：用受控应力筛出早期失效，而非承诺无限寿命
老化测试 burn-in 是芯片制造与可靠性工程中的一种受控筛选手段：让器件在产品规范规定的电应力和温度条件下工作一段时间，使某些原本可能在用户使用初期暴露的弱点提前表现为可检测异常。它关注的是“这批器件里哪些个体带有潜在缺陷”，不是把每颗芯片故意用到寿命终点。要理解这项测试，需要同时看统计规律、失效机理和测试边界，并与电迁移的渐进损伤机制等长期可靠性问题区分开。
本文要回答的问题
- 浴盆曲线为什么描述的是一批器件的失效率变化，而不是每颗芯片的必经轨迹？
- 电应力和温度为什么能暴露潜在弱点，又为什么不能越强越好？
- 老化测试 burn-in 与 HTOL、ESD、闩锁和功能测试各回答什么问题？
- 应力前后应该量测什么，出现异常后怎样进入失效分析？
- 筛选成本、潜在寿命消耗与测试通过结论之间应怎样权衡？
一、浴盆曲线是群体统计模型，不是单颗芯片的生命剧本
半导体器件的失效率常随使用时间呈现三个具有不同主导机理的阶段。早期阶段中，一部分带有制造、封装或装配潜在缺陷的个体较快失效，随着这些薄弱个体退出群体，剩余群体的失效率可能下降；中间阶段主要由相对随机的事件主导；到后期，材料与结构的累积损伤逐渐显现，失效率可能再次上升。这条形态近似浴盆的统计曲线，为早期失效筛选提供了直观背景。
读这张图时要守住两个限定。其一，它说的是群体失效率，不是某一颗芯片依次经历“先容易坏、再稳定、最后老化”的确定过程；一颗存在弱点的器件可能在早期失效，一颗健康器件则可能长期使用而从未表现出早期故障。其二，实际曲线未必拥有清晰的三段形状，具体形态取决于产品、失效机理、使用环境与样本构成，不能凭一张概念图反推出寿命数值。
| 阶段 | 主要统计特征 | 典型工程关注 | 不能作出的推断 |
|---|---|---|---|
| 早期失效期 | 部分潜在缺陷个体较早暴露 | 制造波动、封装完整性与筛选有效性 | 所有新芯片都会先经历一次故障 |
| 随机失效期 | 失效率相对平缓 | 使用条件、偶发过应力与系统防护 | 失效率恒定就等于零风险 |
| 耗损失效期 | 累积损伤影响逐渐增强 | 电迁移、介质老化、热机械疲劳等 | 进入该阶段的时刻存在通用固定值 |
burn-in 的目标主要落在第一个阶段：在可控环境下让部分早期缺陷提前显现，从而减少薄弱个体进入后续使用环节的机会。它不会消除随机失效，也不能推迟所有耗损机理，更不是“给剩余芯片重置寿命”。
二、加速暴露的本质：放大弱点与正常部位之间的差异
某些缺陷在常规功能测试时并未形成完全开路、短路或固定逻辑错误。例如，局部薄弱的互连、接触异常、介质薄弱点或封装连接裕量不足，可能仍能暂时完成预期功能。施加规范内的电应力和温度后，相关物理过程被加速，弱点处的电流、电场、载流子输运或热机械响应与正常区域拉开差距，原本潜伏的异常才有机会跨过检测门槛。
这里的“加速”必须对应真实失效机理。温度可以改变反应速率和材料行为，电应力可以影响电流密度、电场及器件工作状态，但二者并不是简单的旋钮，更不是越高越好。有效筛选应让目标弱点更快暴露，同时尽量不让正常器件产生不可接受的附加损伤。如果应力激活了现场不会出现的机理，筛出来的失效可能缺乏代表性；如果应力不足以触发目标机理，又可能只是消耗时间和设备而没有筛出重点风险。
因此，筛选关注的是缺陷从潜伏到可检测的转化，不是笼统地“把芯片烤一烤”。同一应力对不同结构的作用并不相同：对某种薄弱互连有效的条件，未必能暴露另一类封装或介质问题。产品若存在多种早期失效风险，往往需要结合制造监控、其他可靠性试验与功能测试，而不能指望一道 burn-in 覆盖全部缺陷。
| 潜在弱点状态 | 常规测试可能看到的现象 | 合理筛选希望促成的变化 |
|---|---|---|
| 参数仍有裕量但局部异常 | 功能暂时正常，参数分布出现边缘迹象 | 边缘参数转为可识别偏移或异常 |
| 间歇性接触或连接不稳定 | 特定条件下偶发错误，复现困难 | 不稳定转为可重复的失效表现 |
| 介质或互连局部薄弱 | 尚未形成确定性开路或短路 | 弱点加速演化并被量测捕获 |
| 与应力无关的随机外部事件 | 无稳定前兆 | 不应宣称 burn-in 可以提前筛除 |
三、应力条件必须来自产品规范，强度与收益不是单调关系
具体采用什么供电方式、工作模式、温度、时长、负载和监测条件，必须由目标产品规范、器件额定条件、适用测试方法、封装与测试硬件能力共同决定。不同工艺、不同电源架构和不同应用场景不能共享一套“行业通用温度与时长”。本文不给出通用数值，因为脱离产品条件的数值既可能无效，也可能让器件越过正常使用边界。
制定条件时至少要回答四个问题：目标早期失效机理是什么；器件在应力期间处于什么功能状态；测试板、插座、供电与散热能否保证每颗器件受到预期条件；正常器件会因这次应力承担多少不可逆消耗。若测试设备存在接触不良、局部过热或供电偏差，观察到的异常甚至可能来自测试系统，而不是芯片本身。
成本也不只是设备运行时间。筛选会占用产能，增加测试板与插座损耗，引入搬运和接触风险，并可能消耗所有受测正常器件的一部分寿命。筛选过弱会漏掉目标缺陷，过强又可能降低良率、损伤健康器件或扭曲失效分布。合理方案应依据产品风险、制造成熟度和现场质量目标评估，而不是把“应力更强、时间更长”直接等同于质量更好。
| 决策维度 | 需要核查的问题 | 失衡后的代价 |
|---|---|---|
| 机理相关性 | 应力是否针对产品真实的早期失效风险 | 筛出非代表性失效，或漏掉真正弱点 |
| 条件一致性 | 各位置的电、热和功能条件是否受控 | 个体间应力不同，结果难以比较 |
| 良率与产能 | 剔除收益是否值得设备和流程投入 | 测试成本增加，交付节拍受影响 |
| 正常器件寿命 | 健康个体是否承受不必要的累积损伤 | 筛选本身变成可靠性负担 |
四、burn-in 与 HTOL、ESD、闩锁、功能测试不能互相替代
HTOL（High Temperature Operating Life，高温工作寿命）通常在规定条件下让样品持续工作，并通过应力前后的量测评价寿命相关的可靠性表现。它与 burn-in 都可能使用温度和电应力，也都可能观察参数变化，但目的、样本角色、结果解释与判据不能仅因设备相似就合并。burn-in 常用于筛选潜在早期失效个体，HTOL 更偏向评价产品或工艺的寿命可靠性；是否实施、如何抽样以及怎样判定，都应服从各自规范。
三栏的分界在“要回答的问题”，不在设备名称或是否加温。功能测试在 burn-in 前可建立基线，在 burn-in 后可帮助发现功能退化，但一次功能通过既不能证明应力没有造成参数漂移，也不能替代 HTOL 的寿命评价。反过来，寿命试验中观察到样品失效，也不意味着该试验自动完成了面向整批产品的筛选。
ESD（Electrostatic Discharge，静电放电）评价针对静电泄放与防护鲁棒性，闩锁评价针对寄生结构被触发后是否形成并维持异常低阻状态。它们都可能造成电流异常或永久损伤，却不是 burn-in 的同义词。老化测试 burn-in 与闩锁评价的边界尤其不能用“都涉及电应力”来抹平。

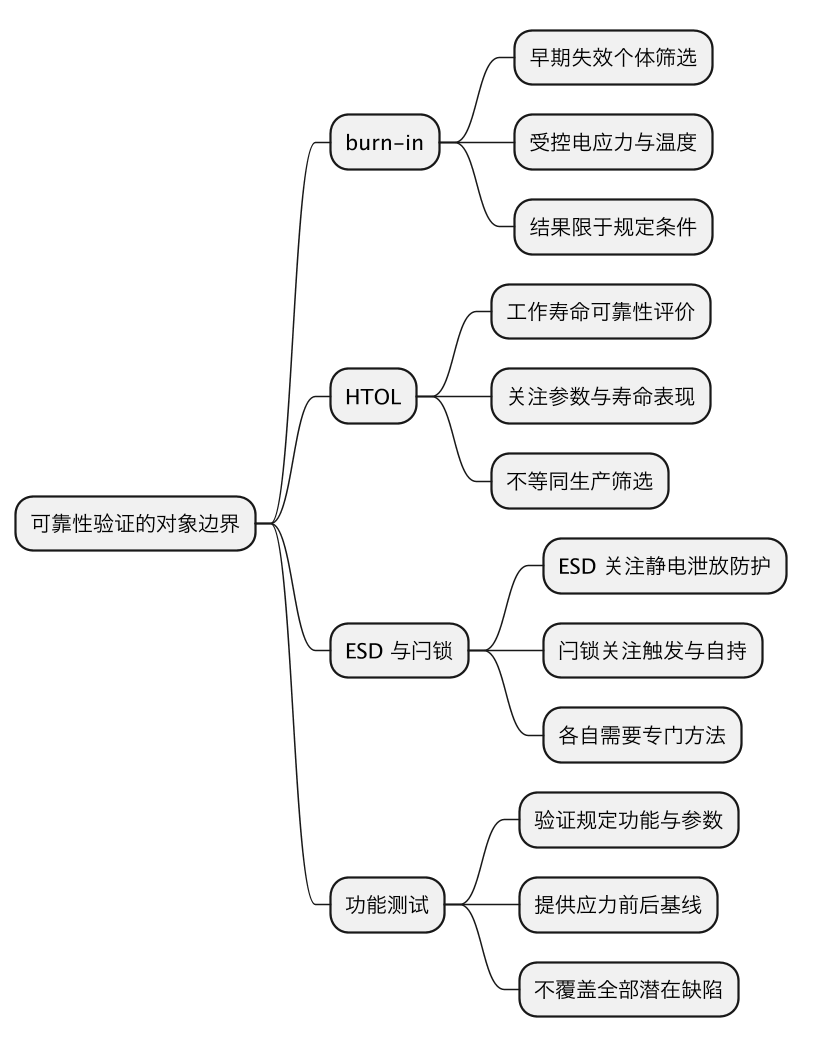

这张关系图刻意把几类试验并列，而没有画成一条可以任意跳过的流程。某项测试通过只回答该项规范内的问题，不能自动补齐其他试验的证据。实际产品可能按风险组合多种评价，也可能在不同制造阶段采用不同筛选策略，但替换或删减必须有产品与可靠性依据。
五、测试前后量测与失效分析，决定筛选结果能否被解释
burn-in 不应只有“通电、等待、再跑一次”的黑盒过程。应力前的量测建立基线，应力后的量测用于识别新增失效、参数漂移和间歇异常。具体量测项目应围绕产品关键参数和目标机理选择，并保证测试温度、接触状态、仪器条件和判定口径具有可比性。若前后使用了不同测试条件，就很难区分器件变化与量测差异。
| 环节 | 应保留的信息 | 对后续判断的作用 |
|---|---|---|
| 应力前基线 | 器件标识、关键功能与参数、初始异常 | 区分原生问题与应力后新增变化 |
| 应力过程 | 条件配置、工作状态、必要的监测与中断记录 | 判断实际应力是否符合方案 |
| 应力后复测 | 与基线可比的功能、参数及失效分类 | 识别漂移、永久失效与间歇异常 |
| 设备核查 | 接触、供电、散热、板卡与通道状态 | 排除测试系统造成的假失效 |
| 失效分析 | 非破坏检查、定位及必要的进一步分析 | 确认机理并反馈设计或制造 |
失效分析要保存证据链，而不是只统计剔除数量。先复核测试系统与复现条件，再结合外观、电学定位和其他适用方法逐步缩小范围；需要破坏性分析时，应在非破坏信息充分保留后进行。若多颗器件呈现相同失效签名，还应检查它们是否共享晶圆、封装批次、测试位置或设备通道，避免把系统性问题误写成随机个体缺陷。
筛选的真正价值还包括反馈。分析结果若指向制造波动，就应回到工艺控制和缺陷来源；若指向设计裕量，就应评估电路、版图或使用边界；若主要由测试板接触与热条件引起，则应修正测试硬件。只提高淘汰率而不理解失效原因，既可能浪费良品，也可能让真正的根因继续存在。
六、通过 burn-in 只能说明完成了规定筛选，不能担保无限寿命
“通过”是在规定样品、应力、量测与判据下未观察到被定义为失效的变化，它并不意味着器件内部毫无老化，也不意味着之后不会遇到随机过应力、耗损或新的使用环境。尤其是现场电压、温度、负载周期和散热若偏离产品条件，原有筛选结论不能直接外推。
对长期损伤的理解也要避免误区。老化测试 burn-in 视角下的电迁移问题说明，某些机理与长期工作条件和累积效应有关；筛掉带缺陷的个体，不等于消除材料本身的损耗规律。类似地，制造阶段的天线效应电荷损伤有特定发生场景，不能把不同阶段的可靠性问题全部交给 burn-in 兜底。
因此，一份严谨结论应写清测试对象、适用规范、应力与量测范围、异常处置和结论边界，而不是写“已老化，所以永久可靠”。产品可靠性仍依赖设计裕量、制造控制、其他适用试验、正确使用条件以及现场失效反馈的共同作用。
这一篇在知识体系里的位置
本篇把闩锁效应的触发与维持机制、电迁移的累积损伤和天线效应的制造期损伤放进不同的验证边界：burn-in 负责规定条件下的早期失效筛选，其他机理需要各自的设计控制与评价方法。若还需从正常器件工作出发理解电应力的含义，可回看MOSFET 的开关与驱动原理。
总结
老化测试 burn-in 通过产品规范规定的电应力、温度和工作状态，使部分潜在早期缺陷提前转化为可检测异常，从而筛出群体中的薄弱个体。浴盆曲线描述的是一批器件的失效率趋势，不是每颗芯片必经的生命轨迹；有效应力必须与目标机理相关，并在筛选收益、测试成本和健康器件寿命消耗之间权衡。burn-in 与 HTOL 的目的和结论不同，也不能替代 ESD、闩锁或功能测试。应力前后可比的量测、设备核查和失效分析决定了结果是否可信，而通过规定筛选只代表满足该条件下的判据，绝不构成无限寿命或未来零失效的保证。
