GDT、段权限检查与特权级切换 —— CPL/RPL/DPL 三方博弈 + syscall 免检跳转 + 三层保护 ​

这是 segment-management（内核段管理总纲）的拆分篇之一，由原「GDT 与段权限检查」「syscall/sysret 的特权级切换与三层保护」两篇合并而成。讲完整的两条主线：① 段权限体系怎么工作——GDT 是配置中心、8 字节段描述符逐位含义、权限检查公式 max(CPL, RPL) <= DPL、CPL/RPL/DPL 三角关系；② 系统调用凭什么能合法跳特权级——syscall/sysret 靠 MSR_STAR 免检加载 CS/SS，以及用户态为什么永远碰不到内核内存（段 DPL + 页表 U/S + KPTI 三层保护）。

相关：段选择子结构见演进篇，观测调试见segment-management-observation，分页寻址见addressing。

一、GDT（全局描述符表）：段管理的"配置中心" ​

GDT 是 CPU 级别的全局数据结构，存储所有任务共享的段描述符。每个 CPU 核心有自己的 GDTR 寄存器指向它。

bash
GDTR 寄存器
┌──────────────────────────────────────┐
│ Base (64 bits)        │ Limit (16)   │
│ 指向 GDT 的线性地址     │ GDT 字节数-1  │
└──────────────────────────────────────┘
         │
         ▼
┌──────────────────────────────────────┐
│ GDT[0]  NULL 描述符（必须为空）        │ 8 bytes
│ GDT[1]  内核代码段 (32位兼容)          │ 8 bytes
│ GDT[2]  内核代码段 (64位) DPL=0       │ 8 bytes  ← CS=0x10 内核态代码
│ GDT[3]  内核数据段 (64位) DPL=0       │ 8 bytes  ← DS/SS=0x18 内核态数据/栈
│ GDT[4]  用户代码段 (32位兼容)          │ 8 bytes
│ GDT[5]  用户数据段 (64位) DPL=3       │ 8 bytes  ← DS=0x2B 用户态数据
│ GDT[6]  用户代码段 (64位) DPL=3       │ 8 bytes  ← CS=0x33 用户态代码
│ GDT[7]  （保留）                       │ 8 bytes
│ GDT[8]  TSS（低64位）                 │ 8 bytes
│ GDT[9]  TSS（高64位）                 │ 8 bytes
│ ...     per-CPU 的 TLS 描述符等        │
└──────────────────────────────────────┘

1.1 段描述符的 8 字节格式（深度拆解） ​

bash
 63       55       47       39       31       23       15       7      0
├────────┼────────┼────────┼────────┼────────┼────────┼────────┼────────┤
│ Base   │ Flags  │ Limit  │ Access │ Base   │     Base[23:0]     │ Limit  │
│ 31:24  │  4bit  │ 19:16  │ Byte   │ 23:16  │                    │ 15:0   │
├────────┼────────┼────────┼────────┼────────┼────────┼────────┼────────┤
逐字节拆解：
字节 0-1:  Limit[15:0]        — 段界限低 16 位（长模式忽略）
字节 2-3:  Base[15:0]         — 段基址低 16 位（长模式忽略）
字节 4-5:  Base[23:16]        — 段基址中 8 位
字节 5:    Access Byte        — **最关键的权限字节**（见下）
字节 6:    Flags[3:0] + Limit[19:16] — 标志 + 界限高 4 位
字节 7:    Base[31:24]        — 段基址高 8 位

1.2 Access Byte —— 段权限的核心 ​

bash
Access Byte (字节 5) 的逐位含义：
Bit 7   6    5    4    3    2    1    0
├────┼────┼────┼────┼────┼────┼────┼────┤
│ P  │ DPL│ S  │  Type  │ A  │
└────┴────┴────┴────┴────┴────┴────┴────┘
P (Present):  1 = 段在内存中，0 = 不在（触发 #NP 异常）
DPL (Descriptor Privilege Level):  00=ring0, 01=ring1, 10=ring2, 11=ring3
S (System):   1 = 代码/数据段，0 = 系统段（TSS/LDT/调用门等）
Type[3:0]:    S=1 时定义段的读写执行属性
A (Accessed): CPU 自动设置，表示该段被访问过

Type 字段的详细定义（S=1，即代码/数据段）：

bash
Type 的 bit 3 区分代码段还是数据段：
数据段 (Type bit 3 = 0):
  bit 2  E (Expand-down)   0=向上扩展, 1=向下扩展（栈）
  bit 1  W (Writable)      0=只读, 1=可写
  bit 0  A (Accessed)
  0010 = 可读写数据段 (Linux 内核/用户数据段)
  0110 = 向下扩展可读写数据段（栈段）
代码段 (Type bit 3 = 1):
  bit 2  C (Conforming)    0=非一致代码段, 1=一致代码段
  bit 1  R (Readable)      0=只执行, 1=可读可执行
  bit 0  A (Accessed)
  1010 = 可执行可读代码段 (Linux 内核/用户代码段)

关键观察：内核代码段和用户代码段的描述符几乎一模一样——相同的基址（0）、相同的 Type（可执行可读），唯一的区别就是 DPL。这就是段权限隔离的核心：DPL 不同，能加载这些段的代码也不同。

二、段权限检查：CPU 怎么阻止用户态加载内核段 ​

2.1 加载段寄存器时的权限检查 ​

每当代码执行 mov ds, ax 或 pop ds 等指令加载段寄存器时，CPU 硬件自动执行以下检查：

bash
if (目标段选择子指向一个数据段或非一致代码段) {
    // 必须同时满足两个条件：
    // 1. CPL <= DPL（当前特权级不低于描述符要求的特权级）
    // 2. RPL <= DPL（请求的特权级不低于描述符要求的特权级）
    if (max(CPL, RPL) > DPL) {
        触发 #GP(0) 异常  // 权限不足！
    }
}

具体例子：

bash
用户态尝试加载内核数据段：
  mov ax, 0x18     ; 内核数据段选择子, RPL=0
  mov ds, ax       ; 触发检查: max(CPL=3, RPL=0) = 3 > DPL=0 → #GP!
内核态可以加载任何段：
  mov ax, 0x2B     ; 用户数据段选择子, RPL=3
  mov ds, ax       ; 触发检查: max(CPL=0, RPL=3) = 3 ≤ DPL=3 → OK
  ; 内核可以访问用户数据，但通常不会这样做

这就是段保护的核心答案：用户态 CS=0x33（CPL=3）尝试加载内核数据段 DS=0x18（DPL=0）时，max(3, 0) = 3 > 0 → 触发 #GP(0) 异常，内核将其转为 SIGSEGV。段级保护拦住的是"加载内核段选择子"这个动作本身（页表 U/S 和 KPTI 另两层见 §四）。

2.2 代码段切换的特殊规则 ​

代码段的加载不是通过 mov cs, ax（这在长模式下被禁止），而是通过以下方式：

切换方式CPL 变化规则
jmp far / call far 到非一致代码段CPL 不变要求 CPL == DPL，且 RPL <= DPL
call far 到一致代码段CPL 不变要求 CPL >= DPL（允许低特权级调用高特权级代码）
syscall 指令CPL 变为 0硬件自动加载 MSR_STAR 中预设的内核 CS
sysret 指令CPL 变为 3硬件自动加载 MSR_STAR 中预设的用户 CS
中断/异常门CPL 变为目标 DPL通过 IDT 中的门描述符

Linux 不使用 call far 调用门做系统调用，而是用 syscall/sysret 快速路径。一致代码段（Conforming Code）在 Linux 中也不使用。

2.3 CPL、RPL、DPL 三者的关系 ​

bash
┌─────────────────────────────────────────────────┐
│                  CPL (Current Privilege Level)    │
│  当前正在执行的代码的特权级                          │
│  存储在 CS 寄存器的低 2 位 (CS.RPL)                 │
│  ring 0 = 最高权限, ring 3 = 最低权限               │
├─────────────────────────────────────────────────┤
│                  RPL (Requested Privilege Level)  │
│  段选择子中的请求特权级                             │
│  表示"我想以什么身份访问这个段"                      │
│  可以被软件设置（但 max(CPL,RPL) 决定实际权限）      │
├─────────────────────────────────────────────────┤
│                  DPL (Descriptor Privilege Level) │
│  目标段描述符中的特权级                             │
│  表示"访问这个段需要至少什么权限"                    │
│  由操作系统在 GDT 中设置，用户态无法修改              │
└─────────────────────────────────────────────────┘
权限检查公式（访问数据段或非一致代码段）：
  max(CPL, RPL) <= DPL  → 通过
  max(CPL, RPL) >  DPL  → #GP 异常

RPL 存在的意义：防止低特权级代码"借用"高特权级的选择子。例如内核代码（ring 0）想代表用户态（ring 3）访问一个段，可以用 ARPL 指令把选择子 RPL 设为 3，以内核身份检查用户权限——max(CPL=0, RPL=3) = 3 > DPL=0 → #GP，防止了"借权"。

三、syscall/sysret：免检的特权级切换 ​

syscall 指令之所以能"合法地"切换特权级，是因为它不走正常的段加载权限检查路径。CPU 硬件直接根据 MSR_STAR 中的预设值写入 CS 和 SS，不检查 CPL vs DPL。

asm
; syscall 指令的段切换硬件操作
CS.Selector := MSR_STAR[47:32]       ; = 0x10 (内核代码段选择子)
CS.Type     := 11 (Execute/Read)
CS.DPL      := 0                     ; ← CPL 变成 ring 0
SS.Selector := MSR_STAR[47:32] + 8   ; = 0x18 (内核数据段选择子)
SS.DPL      := 0
; 注意：DS/ES 没有被 syscall 切换！内核入口代码必须手动做这件事

MSR_STAR 的设置（开机时执行一次）：

c
// MSR_STAR 布局：
// [63:48] = 用户态 sysret 时用的 CS/SS 基值 (__USER_CS = 0x30)
// [47:32] = 内核态 syscall 时用的 CS/SS 基值 (__KERNEL_CS = 0x10)
// syscall 时: CS = 0x10, SS = 0x18 ; sysret 时: CS = 0x33, SS = 0x2B
wrmsrl(MSR_STAR,  ((u64)__USER_CS   << 48) | ((u64)__KERNEL_CS << 32));

关键点：syscall 是硬件特权指令，只有 ring 0 才能写 MSR_STAR——用户态改不了。这个寄存器一写好，syscall 指令的段切换就是"出厂预设"，不需要（也不会）做 max(CPL,RPL) <= DPL 检查，因为 CPU 已经知道目标段是它自己预设的内核段。这就是"合法跳转"的本质。

3.1 内核入口手动完成剩余切换 ​

asm
; entry_SYSCALL_64 的关键代码（简化）
SYSCALL_ENTRY:
    swapgs                  ; GS 从用户 TLS → 内核 per-CPU
    movq    %rsp, PER_CPU_VAR(rsp_scratch)   ; 暂存用户 RSP
    movq    PER_CPU_VAR(cpu_current_top_of_stack), %rsp  ; RSP → 内核栈
    movl    $__KERNEL_DS, %eax   ; __KERNEL_DS = 0x18
    movl    %eax, %ds            ; ★ 手动加载内核数据段到 DS/ES
    movl    %eax, %es
    ... 保存寄存器现场、切内核 CR3（KPTI）...
    call    *sys_call_table(, %rax, 8)

为什么 DS/ES 必须手动切换？ syscall 硬件只切 CS 和 SS，不切 DS/ES。如果内核代码继续用用户态的 DS（DPL=3），当它访问内核数据时会触发页表 U/S 位检查失败（内核页 U/S=0，用户态段 CPL=3 无法访问）。所以必须手动加载内核 DS/ES。返回路径 sysret 反向操作：手动恢复用户 DS/ES、切回用户 CR3、swapgs 回用户 GS，然后 sysretq 硬件切回 CS=0x33/SS=0x2B。

四、用户态为什么碰不到内核内存：三层保护 ​

保护层机制保护范围可绕过吗
段 DPL加载段寄存器时检查 CPL vs DPL阻止加载内核段选择子Meltdown 推测执行可绕过
页表 U/S 位每次内存访问时检查 CPL vs PTE.U/S阻止访问内核物理页Meltdown 推测执行可绕过
KPTI 页表隔离用户态页表中根本没有内核映射物理上阻断所有内核地址不可绕过

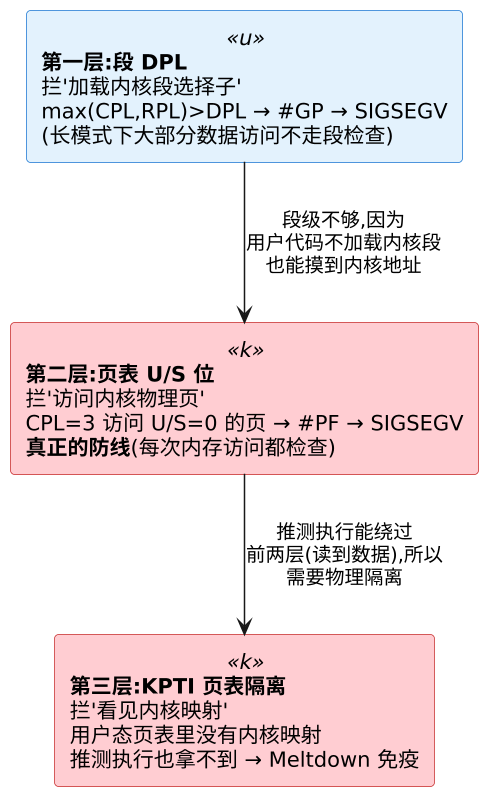

GDT、段权限检查与特权级切换 —— CPL/RPL/DPL 三方博弈 + syscall 免检跳转 + 三层保护 示意图

三层的关系：段 DPL 拦"动作"（加载段选择子），页表 U/S 拦"访问"（读内核物理页），KPTI 拦"看见"（用户态页表里压根没有内核映射，推测执行都拿不到）。KPTI 的代价是每次 syscall/中断进出都要切 CR3（用 PCID 优化），详见 tlb。页表结构与 page walk 细节见addressing。

五、Linux 内核对 GDT 的运行时管理 ​

每个 CPU 核心有自己的一份 GDT（虽然内容基本相同）：GDTR 寄存器是 per-CPU 的，TSS 是 per-CPU 的必须放在各自 GDT 中，TLS 描述符可能每个线程不同。

c
// arch/x86/include/asm/desc.h
struct gdt_page {
    struct desc_struct gdt[GDT_ENTRIES];  // 默认 32 个条目
} __aligned(PAGE_SIZE);
DECLARE_PER_CPU_PAGE_ALIGNED(struct gdt_page, gdt_page);

初始化时机：start_kernel() → setup_arch() → init_per_cpu_var(gdt_page) 初始化模板 → load_per_cpu_segments() 加载到当前 CPU；secondary CPU 启动走 cpu_init() → load_gdt() → load_segments()。

动态修改：GDT 平时基本静态，唯一动态修改是 TLS 描述符——arch_prctl(ARCH_SET_FS, base_addr) 设置 FS 基址；wrfsbase/wrgsbase 指令（需 CR4.FSGSBASE=1）可直接设 FS/GS 基址寄存器，绕过 GDT，是更高效的 TLS 访问方式。

五、两个实战追问（加深理解） ​

5.1 "mov ds, 0x18" 在用户态为什么必炸 ​

asm
; 用户态 CPL=3
mov ax, 0x18        ; 内核数据段选择子（DPL=0, RPL=0）
mov ds, ax          ; 检查 max(CPL=3, RPL=0) = 3 > DPL=0 → #GP(0)
; → 内核把 #GP 转成 SIGSEGV → 进程崩溃

这正是 segment-management-observation 篇里"写内联汇编验证段权限"实验的原理——gdb 停住后 info registers cs ds 看到的 CS=0x33 就是 CPL=3 的现场证据。

5.2 内核态为什么能"合法"访问用户内存 ​

内核 CPL=0，加载用户数据段 DS=0x2B 时检查 max(CPL=0, RPL=3) = 3 ≤ DPL=3 → 通过。这就是 copy_from_user/copy_to_user 能读写用户缓冲区的段级基础——但真正让内核敢碰用户地址的是页表 U/S 位（内核页 U/S=0 只给 CPL=0 访问）。两个机制配合：段检查管"段选择子合法性"，页表检查管"具体页的访问权限"。

一句话总结 ​

段权限体系 = GDT（配置中心）+ 检查公式 + 免检快车道：GDT 每 CPU 一份，8 字节描述符的 Access Byte 里 DPL 决定"访问这段需要什么权限"，检查公式 max(CPL, RPL) <= DPL 拦住越权（用户态 CPL=3 加载 DPL=0 的内核段 → #GP → SIGSEGV），RPL 防"借权"；而 syscall/sysret 靠 ring 0 才能写的 MSR_STAR 免检加载预设 CS/SS 实现合法跳特权级（硬件只切 CS/SS，内核入口还要手动切 DS/ES/GS/RSP/CR3）；用户态碰不到内核内存靠三层保护层层递进——段 DPL 拦动作、页表 U/S 拦访问（主防线）、KPTI 拦看见（Meltdown 免疫）。
