深入论述二：sk_buff 的设计与组织 ​

所属 Day：Day 1 从零编码 · 更新时间：2026-08-20（重构：从原 deep-dive.md 108KB 拆分为 4 篇独立原理文档，本文内容零丢失）

上一篇：5/5 accept() 从 Accept 队列取走连接 下一篇：深入论述三：MSS/MTU、Nagle、cwnd

sk_buff（Socket Buffer，内核常称 skb）是 Linux 网络栈贯穿所有层级的唯一数据结构。一个以太网帧从网卡 DMA 进内存、到 IP 层拆头、到 TCP 层排序重组、到 socket 层等待 read()——全程都是同一个 sk_buff（或其克隆），只是各级指针偏移量不同。

一、struct sk_buff 核心字段 ​

struct sk_buff 的内存布局

四大指针（head / data / tail / end）的工作模型

这是 sk_buff 最精妙的设计——各层协议只偏移 data 指针，不拷贝数据：

bash
head ─────────────────────────────────────────────────────── end
      │ MAC头 │ IP头 │ TCP头 │        Payload        │ 预留 │
              ↑              ↑                        ↑
            data(IP层)    data(TCP层)               tail
操作data 变动示例
网卡收包data = head（整个帧）刚 DMA 完毕
IP 层处理data += MAC 头长度（14 字节）IP 层只看 IP 头+载荷
TCP 层处理data += IP 头长度（20 字节）TCP 层只看 TCP 段
socket 层 read()从 data 位置拷贝到用户缓冲区只拷贝 TCP payload
逐层发包反过来：先设 data 到 TCP payload，逐层 data -= 头长度—

关键字段对照表：

字段类型含义
next / prevstruct sk_buff *将 skb 组织成双向链表（socket 接收队列、发送队列都是这样的链表）
skstruct sock *指向所属的 socket 控制块，read() 时用于唤醒等待进程
headunsigned char *数据区的物理起始地址（kmalloc 返回的值）
dataunsigned char *当前协议层关心的数据起始位置
tailunsigned char *当前协议层数据的结尾位置
endunsigned char *数据区的物理末尾
lenunsigned int线性数据区 + 分页数据区的总长度（= tail - data + data_len）
data_lenunsigned int分页（non-linear / paged）数据区的长度
truesizeunsigned int此 skb 实际消耗的总内存（struct sk_buff + 数据区 + 分页）
protocol__be16L3 协议类型（ETH_P_IP / ETH_P_IPV6 / ETH_P_ARP）
tstampktime_t收包时间戳（SO_TIMESTAMP 控制是否记录）

二、sk_buff 链表组织形式 ​

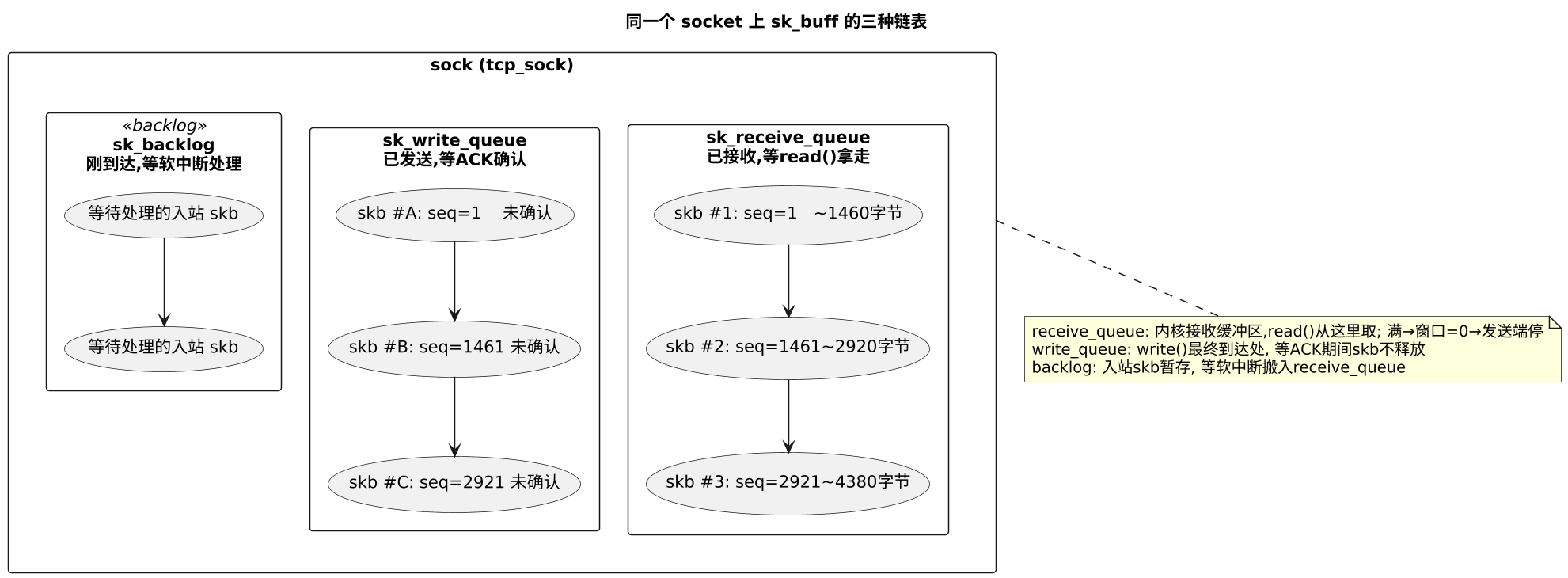

同一个 socket 上 sk_buff 的三种链表（第 2 张）
队列名用途read()影响满的行为
sk_receive_queue已重组好的数据，等 read()read() 从此队列拷贝，用完释放 skb通告窗口=0（零窗口），发送端停止发送
sk_write_queue已发送但未确认的段无关发送阻塞，或返回 EAGAIN（非阻塞）
sk_backlog新进入的段，等待软中断处理无关可能丢包或关闭连接

关键工程含义：read() 慢 → sk_receive_queue 满 → 窗口=0 → 发送端暂停 → 整个连接被接收端阻塞。这是 Day 1 单进程 Echo 最致命的瓶颈——accept() 阻塞意味着前面连接的 read() 没处理完，新连接的数据堆积在接收队列里，唯一处理线程却在 accept() 上被唤醒。

2.1 全生命周期：一个 sk_buff 如何经过这三个队列 ​

上面那张图是一个静态快照——某个时刻三个队列里各有什么。但 sk_buff 不会凭空出现在队列里。下面用序列图展示一个 TCP 段从网卡到 receive_queue 的完整路径，以及应用 write() 后 sk_buff 如何进入 write_queue。

sk_buff 生命周期：从网卡到 receive_queue / 从 write() 到 write_queue（第 3 张）

每个 TCP 段都是独立的 sk_buff：

网卡每收到一个以太网帧，驱动就分配一个 sk_buff（通过 alloc_skb），DMA 把数据写入其线性区。即使同一个 write() 调用写了 50KB，TCP 层也会按 MSS 拆成 ~35 个段，每个段是独立的 sk_buff，各自有自己的 seq 号，各自走完上述生命周期。

2.2 sk_backlog 是什么？—— 硬中断与软中断之间的"交接区" ​

NIC 硬中断的黄金法则是越快越好——中断持有期间其他中断被屏蔽。所以硬中断处理函数只做三件事：

  1. 确认中断（写 NIC 寄存器）
  2. 把 RX Ring 里的 sk_buff 搬到 sk_backlog
  3. 调度 NET_RX_SOFTIRQ，然后立即返回

之后由软中断（ksoftirqd 内核线程或 softirq 上下文）从 backlog 里取出 skb，调用 tcp_v4_rcv() 做真正的 TCP 协议处理（校验、排序、更新窗口、放入 receive_queue）。

那为什么不直接在硬中断里把 skb 放进 receive_queue？

把 skb 放进 receive_queue 本身只是一个链表操作——确实不重。但放之前你必须先知道它属于哪个 socket 的 receive_queue，而要确定归属，必须执行 TCP 协议栈处理：

收到一个 TCP 段后，要放入 receive_queue 必须经历的步骤：
① 校验 TCP checksum          → 不校验？垃圾数据也会入库
② 查五元组哈希表找 sock       → 否则不知道往哪个 socket 的 receive_queue 放
③ 检查 seq 号是否在窗口内     → 窗口外的直接丢
④ 乱序检测（SACK/重排队列）    → 不是每段都能直接放入，可能需要暂存等待前序段
⑤ 更新 rcv_nxt、通告窗口      → 放进去后要告知对端新窗口大小

这就是 tcp_v4_rcv() 的工作——不是"放"的动作重，是"决定往哪放、能不能放"这串判断重（几十 μs，涉及多次 spinlock 获取）。而在硬中断上下文中，当前 IRQ 线被屏蔽，所有其他中断都在排队等——如果你在硬中断里跑 30μs 的 TCP 协议处理，时钟中断、磁盘中断全部被阻塞。

所以 backlog 本质上是一个上下文切换点，不是 performance hack，而是硬中断不可延迟/不可抢占的约束下，唯一的正确做法。NIC 驱动把 skb 从 DMA Ring 捞出来往 backlog 一塞就返回（<1μs），后面的事交给可被抢占的软中断去慢慢做。

bash
收包中断处理的分工：
┌─────────────── 硬中断上下文 (top half) ───────────────┐
│  ① 确认中断   ② skb → sk_backlog   ③ 调度软中断       │
│  耗时: < 1μs                                         │
└──────────────────────┬───────────────────────────────┘
                       ↓
┌────────────── 软中断上下文 (bottom half) ──────────────┐
│  从 backlog 取 skb → TCP 协议处理 → 放入 receive_queue │
│  耗时: 可达几十 μs                                     │
└──────────────────────────────────────────────────────┘

一句话：backlog 是一个瞬态队列——skb 在这里停留的时间极短（从硬中断结束到软中断开始处理），正常情况下你很难观察到 backlog 里有积压。只有当软中断处理不过来（如 CPU 被其他软中断占满），backlog 才会堆积。

2.3 三个队列的关系总结 ​

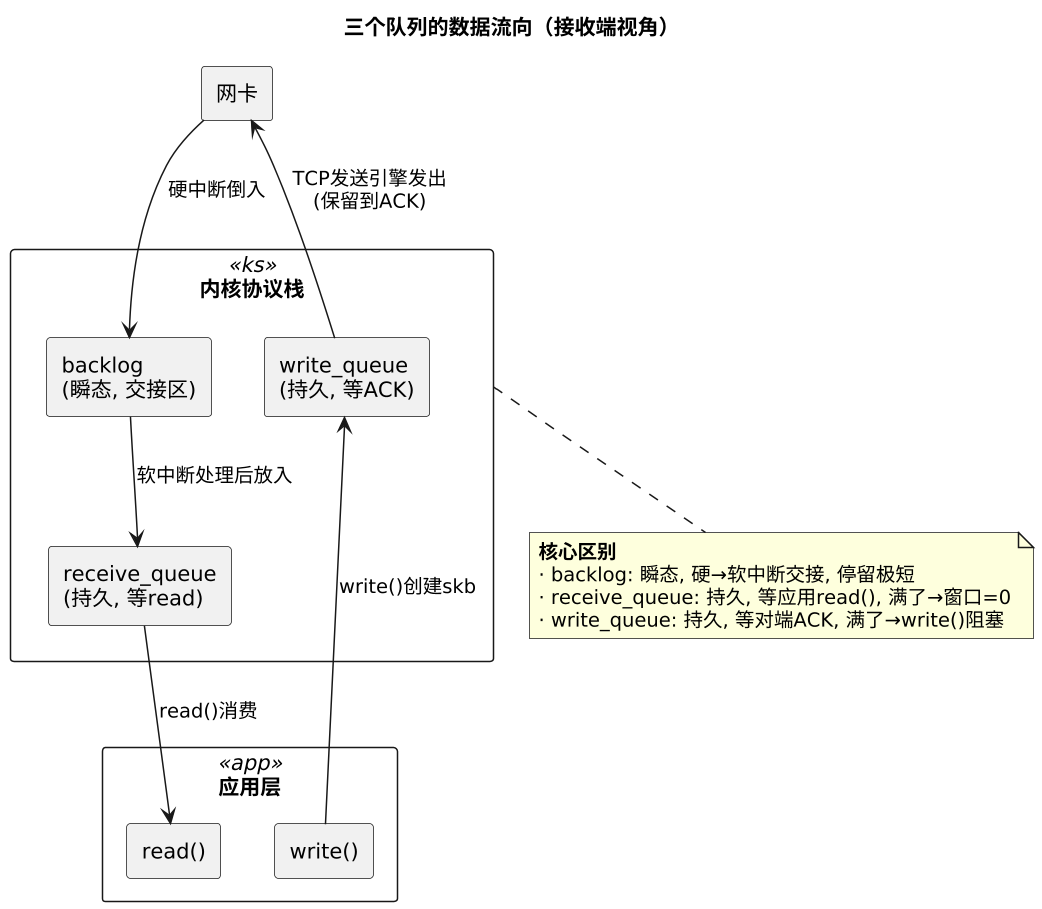

三个队列的数据流向（接收端视角）（第 4 张）
队列生命周期谁写入谁取出最大长度满了怎么办
backlog瞬态（μs级）硬中断软中断(NET_RX_SOFTIRQ)netdev_max_backlog(默认1000)丢包
receive_queue持久（ms~s级）软中断(TCP处理后)应用 read()tcp_rmem[2](默认~6MB)通告窗口=0
write_queue持久（ms~s级）应用 write()TCP发送引擎(发后等ACK)tcp_wmem[2](默认~64KB)write()阻塞/EAGAIN

2.4 ss -tlp 看到的 Recv-Q / Send-Q 是不是这两个链表？ ​

是的，但有区分——ss 展示的值取决于 socket 是 LISTEN 还是 ESTABLISHED：

socket 状态Recv-Q 含义Send-Q 含义
LISTENAccept 队列当前长度（已 EST 但未 accept 的数量）backlog 值（Accept 队列最大容量）
ESTABLISHEDreceive_queue 中尚未 read() 的字节数write_queue 中尚未 ACK 的字节数
bash
# 示例输出解读
$ ss -tlnp | grep 8080
LISTEN  0  128  0.0.0.0:8080
        ↑   ↑
       Recv-Q=0            Send-Q=128 (backlog)
       (Accept队列空)       (最多128个已完成连接排队)

$ ss -tnp | grep ESTAB
ESTAB  8192  0  192.168.1.5:8080  192.168.1.8:54321
        ↑    ↑
     Recv-Q=8192           Send-Q=0
     (有8KB数据在           (所有发送数据已ACK)
      receive_queue等read)

关键认知：ss 对 LISTEN socket 展示的是连接个数（Accept 队列），对 ESTABLISHED socket 展示的是字节数（receive_queue / write_queue）。两者用的是同一个内核字段 sk->sk_ack_backlog / sk->sk_wmem_queued 等，但语义完全不同。

排查技巧：

现象含义排查方向
LISTEN 的 Recv-Q 接近 Send-QAccept 队列即将满，应用 accept() 太慢加大 backlog / 优化 accept 速度 / 上多进程
ESTAB 的 Recv-Q 持续增长应用 read() 太慢，数据堆积在 receive_queue优化业务逻辑 / 上 epoll / 加大 tcp_rmem
ESTAB 的 Send-Q 持续增长对端 ACK 太慢（网络或对端问题），write_queue 堆积查 RTT / 丢包率 / 对端 read() 是否慢
Recv-Q 和 Send-Q 都高双向拥塞——两端都可能有问题ss -ti 看 cwnd/rwnd/rtt 定位

三、sk_buff 的内存管理：线性区 vs 分页区 ​

sk_buff 的数据存储分两层：

bash
sk_buff
├── 线性数据区 (linear data): head ~ end
│    用 kmalloc 分配，适用于小数据（≤ 一个页面）
│    包的头信息（MAC / IP / TCP）肯定在线性区
│    data / tail 指针描述的"窗口"在线性区内
│
└── 分页数据区 (paged / non-linear data):
     用 page 结构分配（alloc_page）
     适用于大数据（> MTU），如 sendfile() 零拷贝
     frags[] 数组描述每个分页
sk_buff 的 linear + paged 数据模型（第 5 张）

分页区的工程意义：

  1. 零拷贝发送（sendfile()）：文件页直接挂到 skb 的 frags[]，不经过用户态缓冲区。这是 Nginx 高性能的基石之一
  2. TCP 重传无需重读磁盘：分页引用的是 page cache 中的页，重传时直接重发
  3. truesize 与实际负载的关系：内核用 truesize 做内存会计（决定是否收缩窗口），不是看 len
