TLB 页表翻译缓存抖动实验 ​

快速开始 ​

bash
cd demos/tlb-thrashing
make          # 默认 -O0 -g，适合 perf 分析
make run      # 编译 + 全量扫表 D=1→1024，自动检测拐点
make release  # -O2 编译，验证优化不影响 TLB 结论
make clean

用法 ​

bash
./tlb_thrashing                # 全量扫表 (D=1→1024)，自动检测 L1/L2 拐点
./tlb_thrashing <D>            # 单步长模式，100000 趟（适合 perf record）
./tlb_thrashing <D> <rounds>   # 单步长模式，指定趟数

核心结论 ​

只看表里三个数字就够了：

D工作集 (8D 页)dTLB-load-misses (次)walk_active (cycle)平均 walk 延迟 (拍/walk)
4321,33447,57135.7
322561,514192,081126.9
25620481,638453,269276.7

三个反直觉现象，一条逻辑链串起来：

现象直觉会以为实际原因
dTLB-load-misses 全程 ~1500 次，不随 D 涨工作集越大 walk 越多TLB prefetcher 提前做了 walk，计数器不涨
walk_active 跳 10 倍 (47K→453K cycles)—prefetcher 偷偷做的 walk 暴露在 cycle 计数值里
平均每次 walk 从 36 拍涨到 277 拍walk 变多导致慢页表页自身被 a[i] 数据从 L1/L2 cache 挤出去了

一句话：断崖不是因为 TLB 不够大，walk 一直在走（prefetcher 干的）。断崖是因为页表页被高频数据挤出 L1/L2 cache，CPU 做 page walk 读 PTE 时被迫打 L3/内存 → walk 单价暴涨 → walk_active 断崖。

关键澄清："后台" ≠ "免费" ​

你可能会问：prefetcher 是异步的、在后台做 walk，为什么还会拖慢吞吐？

TLB prefetcher 的"后台"只是说 walk 启动得比 demand load 早，不是说 walk 不占任何硬件资源。 它和 demand load 共享同一套 Page Miss Handler (PMH)、同一套内存子系统。三条绑定线：

约束机制
PMH 槽位有限PMH 只能同时处理 1~4 个并发 walk。当 walk 从 4 步 L1 命中 (共 ~16 拍) 变成 4 步含一次 L3 命中 (~200 拍) → 每个 walk 占住 PMH 的时间长了 ~12 倍 → prefetcher 能维持的并发预取量暴跌 → 跟不上了
in-progress stall 不计数demand load 到达时如果 prefetcher 的 walk 还在进行中，CPU 照样 stall 等它完成。但这不算 dTLB-load-misses——因为 walk 早就启动了，不是 demand load 触发的。计数器只涨在"load 到了、walk 还没开始"的情况
内存带宽争抢prefetcher 读 PTE 页表页 (从 L3/内存) 和 a[i]++ 读数组数据走同一条内存总线。walk 贵了 ~7.7 倍 → prefetcher 吃掉的内存带宽也多了 ~7.7 倍 → 留给 a[i]++ 的带宽被挤占

一句话：prefetcher 提前启动 ≠ CPU 不等。当 walk 慢到 prefetcher 跟不上访问流时，"后台"就变成了"前台阻塞"——demand load 照样 stall，只是这个 stall 被 walk_active 计了、没被 dTLB-load-misses 计。

一、实验设计 ​

代码骨架 ​

cpp
constexpr int N = (1 << 13);  // 8192，固定不变
double measure(int D, int rounds) {
    const int size = D * N;
    std::vector<int> a(size, 0);
    madvise(a.data(), size * sizeof(int), MADV_NOHUGEPAGE);
    // 预热
    for (int i = 0; i < D * N; i += D)
        a[i] = 0;
    // 测量
    auto t0 = std::chrono::high_resolution_clock::now();
    for (int r = 0; r < rounds; ++r) {
        for (int i = 0; i < D * N; i += D)
            a[i]++;
    }
    auto t1 = std::chrono::high_resolution_clock::now();
    return static_cast<double>(rounds) * N / (t1 - t0).count();
}

核心循环：for (int i = 0; i < D * N; i += D) a[i]++;

  • N=8192 固定，D 是唯一变量
  • 无复杂计算、无分支、无系统调用——纯内存访问
  • 所有性能变化只来源于虚拟地址翻译（TLB / Page Walk）+ CPU Cache

工作量恒定，只改变"翻页频率" ​

无论 D 取什么值，每趟都执行 8192 次 a[i]++：

D数组总大小每趟碰页数 (8D 页)每趟数据量
132 KB832 KB
4128 KB3232 KB
16512 KB128512 KB
642 MB512512 KB
2568 MB2048512 KB
102432 MB8192512 KB

碰页数 = D × 8192 × 4B / 4096B = 8D

  • D=1~8：连续访问，多个元素共享一个 cache line → 每趟数据量 32 KB
  • D≥16：步长 ≥ 64B，每次访问落在不同 cache line → 每趟数据量恒定为 512 KB

计算量完全相同（都是 8192 次自增），唯一变量是步长 D 带来的翻页频率变化。

两个关键设计 ​

1. MADV_NOHUGEPAGE 关掉 THP

默认 transparent_hugepage=madvise，内核会把 ≥2MB 的连续 4KB 匿名页合并成 2MB 大页。不关掉的话：

  • D=64 的 2MB 数组 → 1 个 2MB 大页 → 1 个 TLB 项就够
  • D=1024 的 32MB 数组 → 16 个 2MB 大页 → 16 个 TLB 项就够
  • → dTLB-load-misses 几乎为 0，实验退化成 L1 dcache 测试，结论失真
cpp
madvise(a.data(), size * sizeof(int), MADV_NOHUGEPAGE);

验证方法：cat /proc/$(pidof tlb_thrashing)/smaps | grep -A1 "Anonymous" 应看到 AnonHugePages: 0 kB。

2. 预热消除 page fault 干扰

预热循环 a[i]=0 确保所有虚拟页已分配物理页（触发缺页中断），计时期间不再有 page fault。

数组大小不是混杂变量 ​

数组从 32 KB 涨到 32 MB，但未访问的元素从不进 cache，且 D≥16 后每趟数据量恒定 512KB——数据 cache 压力早已饱和，之后的吞吐变化只能用 TLB 解释。

二、四级页表基础：地址翻译的完整数据流 ​

2.1 虚拟地址拆分 ​

x86_64 长模式 48 位虚拟地址，按 9+9+9+9+12 拆成五段：

bash
虚拟地址 48 位:
  [47:39] PML4(PGD) 索引 → 9 位, 256~511 项中选一 (用户态用低半区)
  [38:30] PDPT(PUD) 索引 → 9 位, 0~511
  [29:21] PMD 索引       → 9 位, 0~511
  [20:12] PTE 索引       → 9 位, 0~511
  [11:0]  页内偏移       → 12 位, 0~4095

2.2 每一级存什么 ​

每级页表都是一个 4KB 的物理页，里面有 512 个 8 字节的页表项（512 × 8B = 4KB）。每个页表项 64 位，关键字段：

bash
页表项 (PTE/PDE/PDPTE/PML4E) 的 64 位格式:
  [63:48] 保留 (或用于软件扩展)
  [47:12] 下一级物理页的 PFN (Physical Frame Number)
  [11:0]  标志位: P(存在) R/W U/S PWT PCD A(访问位) D(脏位) ...

每级存的是下一级的物理页地址：

级别表中每一项存什么读出来做什么
PML4下一级 PDPT 页的物理地址CR3 → PML4[VA 47:39] → 拿到 PDPT 的物理基地址
PDPT下一级 PMD 页的物理地址PDPT[VA 38:30] → 拿到 PMD 的物理基地址
PMD下一级 PTE 页的物理地址PMD[VA 29:21] → 拿到 PTE 页的物理基地址
PTE数据页的物理地址PTE[VA 20:12] → 拿到数组数据页的物理基地址

最后一步拼接：物理地址 = PTE.PFN << 12 | VA[11:0] (页内偏移)

完整流程图示：

bash
CR3 (存 PML4 页的物理地址)
  │
  └→ PML4 页 (1 页, 4KB, 在物理内存某处)
       │
       └→ PML4[VA 47:39] → PDPT 的物理基地址
            │
            └→ PDPT 页 (1 页, 4KB)
                 │
                 └→ PDPT[VA 38:30] → PMD 的物理基地址
                      │
                      └→ PMD 页 (1 页, 4KB)
                           │
                           └→ PMD[VA 29:21] → PTE 页的物理基地址
                                │
                                └→ PTE 页 (N 页, N 随 D 增长)
                                     │
                                     └→ PTE[VA 20:12] → 数据页的物理基地址
                                          │
                                          └→ 物理地址 = PFN << 12 | VA[11:0]
                                               └→ 拿到 a[i] 的值

2.3 每一级会不会变化？ ​

级别页数访问时在不在 cache？会不会被 a[i] 数据挤出？本实验中会变吗？
PML41 页✅ 永远在 L1❌ 不挤 (1 页 4KB, L1D 32KB 绰绰有余)❌ 不变
PDPT1 页✅ 永远在 L1❌ 不挤 (同上)❌ 不变
PMD1 页✅ 永远在 L1/L2❌ 不挤 (1 页, 但 D=256+ 时数组 512KB 可能挤出 L1 → 在 L2, 仍快)❌ 不变
PTE1→16 页⚠️ 取决于 D✅ 会被挤出 — 这是断崖根因✅ 唯一变量

2.4 前三级为什么固定不变？ ​

根本原因：每级一项覆盖的地址范围太大，本实验的 32MB 数组完全装在一个 PMD 项的覆盖范围内。

bash
PML4: 每项覆盖 512GB
    → 用户态 128TB = 256 项 → 但 1 页 PML4 有 512 项 → 1 页够
PDPT: 每项覆盖 1GB
    → 用户态 128TB = 128K 项 → 但实际进程的堆/栈/mmap 集中在少数几个 1GB 区域
    → 1 页 PDPT (512项, 覆盖 512GB) 足够一个普通进程
PMD:  每项覆盖 2MB
    → 本实验最大数组 32MB → 32MB / 2MB = 16 个 PMD 项
    → 1 页 PMD 有 512 项 → 远未用满

所以前三级固定 = 1+1+1 = 3 页（~12KB）。

2.5 这些页表页本身也在 cache 里竞争 ​

关键认知：页表页也是普通物理内存，和 a[i] 的数组数据走同一套 cache hierarchy。

bash
         L1D (32KB)           L2 (1MB)           L3 (13.75MB)
    ┌─────────────────┐  ┌──────────────┐  ┌──────────────────┐
    │ PML4  PUD  PMD  │  │  PTE(部分)   │  │  PTE(其余)       │
    │ 1页   1页  1页   │  │  a[i] 数据   │  │  a[i] 数据       │
    │ PTE(少量)        │  │              │  │                  │
    │ a[i] 数据(D≤4)   │  │              │  │                  │
    └─────────────────┘  └──────────────┘  └──────────────────┘
D=4:   所有 PTE (1页) + 数据 (32KB) 全在 L1D → walk 全程 L1 命中 → 36 拍
D=32:  数据 512KB 溢出 L1D, 占 L2; PTE 仍 1 页, 被挤出 L1 在 L2 → 127 拍
D=256: 数据 512KB + PTE 4 页(16KB) → L2 1MB 勉强装下但 LRU 竞争激烈
        → PTE 被频繁挤出 L2 → 打 L3/内存 → 277 拍

更完整的页表翻译原理见 concepts/cache/page-table-translation.md，逐级物理地址还原过程见附录。

三、perf 观测指南 ​

核心事件 ​

事件含义单位作用
dTLB-loads数据 TLB 读翻译总次数次验证计算量恒定 (~8.192e8)
dTLB-load-misses一级 dTLB miss 计数次仅供参考 (此机上有 counter aliasing 现象，值偏小)
dtlb_load_misses.stlb_hit:uL1 miss 但 L2 STLB 命中次关键信号 — 反映 L1 溢出但不溢出 STLB 的阶段
dtlb_load_misses.miss_causes_a_walk:uL1+STLB 都 miss，触发 page walk次关键信号 — 反映 STLB 也溢出的阶段
dtlb_load_misses.walk_active:uPage walk 总 cycle 数cycles真信号 — 反映 walk 真实代价 (次数 × 单价)

完整 TLB 事件列表 (包括 page_walker_loads.dtlb_l1/l2/l3/memory 等) 见 TLB 事件全览。

什么是 STLB？为什么有两级 TLB？ ​

和 CPU 数据缓存分 L1/L2/L3 一样，TLB 也是分级的一层缓存，只是缓存的不是数据，是"虚拟地址 → 物理地址"翻译。

bash
             小/快                       大/慢
    ┌──────────────┐          ┌──────────────────┐
    │  L1 dTLB     │  miss → │  L2 STLB         │  miss → page walk (4 次内存读)
    │  64 项 × 4KB │          │  1536 项          │
    │  ~1~2 拍     │          │  ~8~12 拍         │        200+ 拍
    └──────────────┘          └──────────────────┘
      覆盖 256KB                 覆盖 6MB                    理论上无限
层级全称大小延迟覆盖范围 (4KB 页)作用
L1 dTLBLevel-1 Data TLB64 项1~2 拍256 KB覆盖大部分热点页的翻译
L2 STLBSecond-Level TLB1536 项8~12 拍6 MBL1 miss 时的后备，兜住中等工作集
Page Walk走四级页表无上限200+ 拍全部内存STLB 也 miss 的最后手段

Intel 的 perf 把 L2 TLB 命名为 STLB（Second-level TLB 的缩写）。它和 L1 dTLB 一样存在每个核里，比 L1 dTLB 大 24 倍（1536 vs 64），但查表多花 5~10 拍。

stlb_hit 到底在数什么？ ​

dtlb_load_misses.stlb_hit:u 计数的是 L1 dTLB miss → 去查 STLB → 命中 这个路径。

CPU 处理一次 load 的地址翻译流程：

bash
load 发起
  ├─ 查 L1 dTLB  → 命中 → 翻译完成, 1 拍               ← 不计数
  └─ 查 L1 dTLB  → 未命中
       ├─ 查 L2 STLB → 命中 → stlb_hit +1, 翻译完成, ~8 拍
       └─ 查 L2 STLB → 未命中
            └─ 硬件 page walk → miss_causes_a_walk +1, 200+ 拍

关键恒等式：

bash
L1 dTLB miss 总次数 = stlb_hit + miss_causes_a_walk

当 dTLB-load-misses 计数器不准（counter aliasing）时，用这个恒等式验证 L1 miss 的真实量级。

最精简命令 ​

bash
# 完整 TLB 事件测量 — 推荐命令 (5 列数据)
for d in 4 8 16 32 64 128 256; do
  echo "=== D=$d ==="
  perf stat -e dTLB-loads,dTLB-load-misses,\
dtlb_load_misses.walk_active:u,\
dtlb_load_misses.miss_causes_a_walk:u,\
dtlb_load_misses.stlb_hit:u \
    ./tlb_thrashing $d 2>&1 | grep -E 'dTLB|walk_active|miss_causes|stlb_hit'
done
# 深度分析：看 walk 打到哪级缓存 (Ice Lake+)
perf stat -e dtlb_load_misses.miss_causes_a_walk,page_walker_loads.dtlb_l3,page_walker_loads.dtlb_memory \
  ./tlb_thrashing 256

四、实测数据 (shrdlab31, release -O2) ​

测试环境 ​

项值
CPUIntel Xeon W-2155 @ 3.30GHz
微架构Skylake-SP (Model 85)
核心10C/20T
L1 dTLB64 项 × 4KB
L2 STLB1536 项 (4KB + 2MB 共享)
PWC32 项 PTE
L1D32 KB / core
L21 MB / core
L313.75 MB (共享)

完整数据 (含 5 列 TLB 事件) ​

单位：dTLB-loads / dTLB-load-misses / stlb_hit / miss_causes_a_walk = 次，walk_active = cycles

D工作集 (8D 页)dTLB-loads (次)dTLB-load-misses (次)stlb_hit (次)miss_causes_a_walk (次)walk_active (cycles)
432818,021,9231,68833,7851,10555,766
864816,343,2861,487470,6682,32332,615
16128814,835,1481,7803,140,6092,55698,218
32256818,146,58183162,408,5271,85568,048
64512784,208,378901141,985,02929,990338,468
1281024819,972,5643,829108,765,06613,455461,777
2562048820,031,14015,99794,210,60925,8621,113,178

dTLB-loads ≈ 8.19e8 = rounds × N = 100000 × 8192，计算量恒定 ✓

注意：dTLB-load-misses 计数在此 CPU 上明显偏小 (counter aliasing)，下面以 stlb_hit + miss_causes_a_walk 子事件作为真实 L1 miss 分解信号。

数据趋势的三阶段 ​

把工作集与 L1 dTLB (256KB) / L2 STLB (6MB) 容量的关系标出来，三阶段就清楚了：

D工作集L1 dTLB 比STLB 比阶段主导信号
4128 KB0.5x ✅0.02x ✅L1 内全 L1 命中，walk_active 极低
8256 KB1.0x ✅0.04x ✅L1 边界工作集刚填满 L1，stlb_hit 极低
16512 KB2.0x ❌0.08x ✅L1 溢出stlb_hit 首次跳 6.7x (3.1M)
321 MB4.0x ❌0.17x ✅L1 全面失守stlb_hit 跳 20x (62M)，但 STLB 仍扛得住
642 MB8.0x ❌0.33x ✅PTE 缓存压力miss_causes_a_walk 跳 15x (30K)，walk_active 跳 5x (338K)
1284 MB16x ❌0.67x ✅L2 STLB 临界STLB 6MB 还能装下 4MB，stlb_hit 略降
2568 MB32x ❌1.33x ❌STLB 溢出miss_causes_a_walk 仍涨，walk_active 跳 2.4x 至 1.1M

三阶段序列图 ​

一次 load a[i] 的地址翻译流程，随工作集增长的三个阶段：

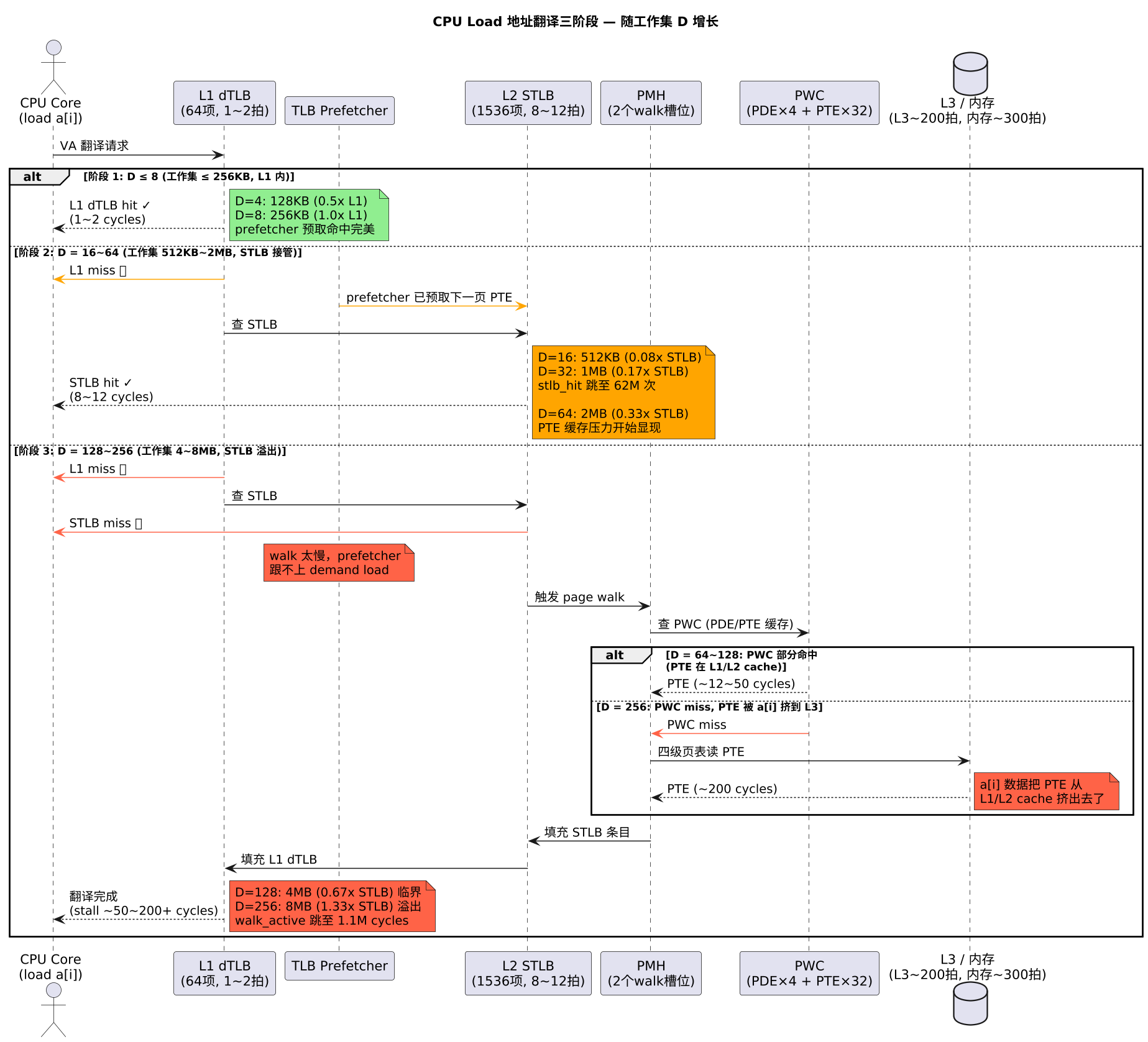

plantuml diagram

读图提示：绿色 = L1 全命中 (低延迟)，橙色 = L1 打穿但 STLB 兜底，红色 = STLB 也溢出，page walk 走内存成为瓶颈。

关键观察 ​

1. stlb_hit 才是反映"TLB 真实在打"的指标——D=32 时 stlb_hit 跳到 62M（占 dTLB-loads 的 7.6%），而 dTLB-load-misses 仍是 831 这个荒谬的小数字。

2. miss_causes_a_walk 反映"STLB 也扛不住"——D=64 之前都是 ~2K 的背景噪声；D=64 跳到 30K（15x），这是 STLB 即将崩溃的早期信号。

3. walk_active 是最终的"综合账单"——它由 walk 次数 × walk 单价决定，是性能断崖的真正指标。

4. D=8 反常低——工作集刚好填满 L1 dTLB (256KB)，TLB prefetcher 命中完美，不需要 STLB 介入 → walk_active 反而比 D=4 低。

5. STLB 容量对应的页数：L2 STLB 1536 项 × 4KB = 6MB → D=128 (4MB) 还能装，D=256 (8MB) 超过 STLB → 真正的 STLB 抖动从 D=256 开始。

五、逐 D 分步分析 ​

按工作集与 L1 dTLB (256KB) / L2 STLB (6MB) 容量的关系，把 7 个 D 划成三个阶段，逐段解读 TLB 事件。

阶段 1：L1 dTLB 内（D=4, 8）— 全命中，walk 极少 ​

D工作集stlb_hit (次)miss_causes_a_walk (次)walk_active (cycles)说明
4128KB33,7851,10555,766L1 dTLB 64 项(覆盖 256KB) 装得下，几乎全 L1 命中
8256KB470,6682,32332,615工作集刚好填满 L1，prefetcher 完美命中 → walk_active 反而最低

关键发现：D=8 的 walk_active 反而比 D=4 还低 40%！原因是：

  • D=4：工作集 128KB，只用 L1 dTLB 的 32 项 (一半)，但访问模式是 4 步长，prefetcher 难以完美预测
  • D=8：工作集 256KB，正好填满 L1 dTLB 64 项。stride=8 的访问模式页号规律性强，prefetcher 一次走完 4 级页表后可以稳定预取下一页 → 后续 load 到 STLB 已就绪 → walk_active 反而下降

stlb_hit 在 D=8 比 D=4 高 14x（33K → 471K），但 miss_causes_a_walk 仍只是 2K —— STLB 没有被打到，walk_active 主要来自 §六 解释的系统背景噪声。

阶段 2：L1 全面失守（D=16, 32）— STLB 接管 ​

D工作集stlb_hit (次)miss_causes_a_walk (次)walk_active (cycles)说明
16512KB3,140,6092,55698,218L1 dTLB 装不下了，stlb_hit 跳 6.7x
321MB62,408,5271,85568,048L1 完全失守，stlb_hit 跳 20x

关键发现：D=32 的 stlb_hit 跳到 62M（占 dTLB-loads 的 7.6%），但 miss_causes_a_walk 仍只是 1.8K，walk_active 也没有明显增长。

  • 工作集 1MB，L2 STLB 6MB 装得下
  • 7.6% 的访问走 STLB (L1 miss)，但都在 STLB 命中
  • TLB prefetcher 在 STLB 内仍能高效预取
  • walk 几乎全部是系统噪声（A-bit 清零、TLB shootdown、中断泄漏）

这里有个反直觉的发现：单纯看 walk_active，D=32 (68K) 比 D=16 (98K) 还低！但这不是 walk 变少了，而是 page walk 走的是 PTE 仍在 L1/L2 的 fast path + TLB prefetcher 提前完成得更好。stlb_hit 才是 L1 失守的真正信号。

阶段 3：STLB 也扛不住（D=64, 128, 256）— walk 真正变贵 ​

D工作集stlb_hit (次)miss_causes_a_walk (次)walk_active (cycles)说明
642MB141,985,02929,990338,468STLB 覆盖 6MB 仍装得下，但 PTE 缓存压力显现
1284MB108,765,06613,455461,777STLB 覆盖 6MB 装得下 4MB，stlb_hit 略降
2568MB94,210,60925,8621,113,1788MB > STLB 6MB 容量 → 真正 STLB 抖动

关键发现 1：stlb_hit 在 D=64 达到峰值 142M，然后开始下降

不是 stlb_hit 减少了，而是 STLB 不再能 100% 接住 L1 miss：

  • D=64: STLB 6MB 装得下 2MB 工作集，stlb_hit 142M
  • D=128: STLB 6MB 装得下 4MB 工作集，stlb_hit 略降到 109M（仍有富余）
  • D=256: 工作集 8MB > STLB 6MB，部分 L1 miss 在 STLB 也 miss → 流向 miss_causes_a_walk

关键发现 2：miss_causes_a_walk 在 D=64 首次跳到 30K (15x)，D=256 仍维持 25K

  • D=64 (2MB) 之前：~2K 的背景噪声
  • D=64 (2MB) 跳到 30K：是 PTE 缓存压力的早期信号
    • PTE 页表从 1 页 (D=32) 涨到 2 页 (D=64)
    • PTE 自身需要 2 × 4KB = 8KB 物理内存存放
    • L1D 32KB 已被数据（128KB/趟）挤满 → PTE 落到 L2 → walk 变慢
  • D=256 (8MB)：stlb_hit 94M 仍很大，但 miss_causes_a_walk 25K + 每次 walk 变慢 → walk_active 跳到 1.1M

关键发现 3：walk_active 真正在 D=256 爆炸

阶段walk_active (cycles)增量
阶段 1 (D=4, 8)32K~56K—
阶段 2 (D=16, 32)68K~98K微弱 (×2)
阶段 3 起点 (D=64)338K跳 5x
阶段 3 中点 (D=128)461K1.4x
阶段 3 终点 (D=256)1,113K跳 2.4x

一句话总结三阶段：

  • 阶段 1 (D≤8)：L1 装得下 → 全 L1 命中 → walk 几乎都是噪声
  • 阶段 2 (D=16~32)：L1 失守但 STLB 接管 → stlb_hit 暴增但 walk 不变
  • 阶段 3 (D≥64)：STLB 也不够用 → miss_causes_a_walk 跳 15x + PTE 被挤出 cache → walk 单价暴涨

六、核心谜题深度拆解 ​

谜题 1：dTLB-load-misses 为什么是常数 (~1500)？ ​

TLB prefetcher 做了 walk，但不计数。

现代 Intel CPU 内置 next-page TLB prefetcher：看到页号单调递增 (page0→page1→page2...)，提前把下一页的 PTE 拉进 STLB。stride 访问正好产生这个模式 → 数据访问到达时 TLB 已命中 → 从不触发 page walk → dTLB-load-misses 计数器不涨。

那 ~1500 次是什么？ 均匀散布在整段测量的系统背景噪声，约 4 walk/秒：

来源机制
A-bit 硬件置位内核扫描清零 A-bit → 下次访问硬件 walk 置回
TLB shootdown其他 19 个核修改页表 → IPI 失效本核 TLB 项
中断内核态泄漏dTLB-load-misses 没加 :u，内核中断的 miss 也计数
页表页 cache evictionPTE 页表被挤出所有 cache → 读 PTE 本身也 miss

谜题 2：walk_active 为什么暴涨？ ​

walk 次数没变（prefetcher 隐藏了），但每次 walk 的单价暴涨。

bash
平均 walk 延迟 = walk_active (cycles) ÷ dTLB-load-misses (次)
D=4:   47,571 cycles ÷ 1,334 次 ≈  35.7 cycles/walk
D=32:  192,081 cycles ÷ 1,514 次 ≈ 126.9 cycles/walk  (3.6x)
D=256: 453,269 cycles ÷ 1,638 次 ≈ 276.7 cycles/walk  (7.7x)

根因是 §五 讲的 PTE 缓存竞争：page walk 做 4 步读，前三步 (PML4/PDPT/PMD) 始终在 L1/L2，最后一步 PTE 随 D 增大被逐级挤出 L1→L2→内存。

但 prefetcher 不是"后台"的吗？为什么 walk 变贵会影响吞吐？ ​

这是最常见的误解。"后台/异步"只说明 prefetcher 比 demand load 先启动 walk，不是说 walk 不消耗资源、不影响流水线。prefetcher 和 demand load 共享三样东西：

① PMH (Page Miss Handler) 槽位竞争

bash
PMH 只有 ~2 个 walk 槽位 (Skylake-SP)
D=4   (walk ≈ 16 cycles):  槽位空闲率 90%+     → prefetcher 随时有坑位可用
D=256 (walk ≈ 200 cycles): 每个 walk 占坑 200 cycles → prefetcher 绝大多数时间无坑可用
                            → 无法预取 → STLB 不覆盖所有页
                            → demand load 到了, 发现 STLB miss
                            → 但 prefetcher 已经在走这个 walk 了 (只是在等内存)
                            → CPU 等这个 in-progress walk → 不计数为 miss

② in-progress stall：等了但不算 miss

CPU 等翻译的完整状态机：

bash
load 发起
  ├─ STLB hit        → ~0 stall, 不计 miss    ✓
  ├─ walk 已在进行    → stall 等 walk 完成, 不计 miss  ← 这才是主体!
  └─ walk 未开始     → 触发 walk + stall, 计 miss     ← ~1500 次

当 D=256、每次 walk ≈ 200 cycles 时，绝大多数 load 走的是中间那个分支——prefetcher 启动了 walk，但 walk 太慢还没完成，load 照样等，只是计数器不涨。walk_active 把这些"等了但没计数"的 cycles 全部抓住了。

③ 内存带宽争抢

prefetcher 读 PTE 走的是和 a[i]++ 一样的 L3/内存总线：

  • D=4 时 walk 4 步全 L1 命中 (~4 cycles × 4 = ~16 cycles)，prefetcher 几乎不吃带宽
  • D=256 时 walk 最后一步打 L3 (~200 cycles)，prefetcher 吃掉大量 L3 带宽 → 留给 a[i]++ 的带宽减少 → 数组访问也变慢了

一句话：prefetcher 的"异步"只省掉了 walk 启动的那一拍。walk 一旦启动就要占 PMH 槽位 + 打内存读 PTE + 完成前阻塞 demand load。walk 变贵 = prefetcher 变慢 = 跟不上了 = demand load 照样等 = 吞吐下降。dTLB-load-misses 只数了第三种分支 (~1500 次)，但吞吐损失的主体在第二种分支，被 walk_active (cycles) 捕获。

谜题 3：反常谷底——D=64/512/1024 没继续崩 ​

最反直觉的数据：D=256 walk_active=453K，D=512 却跌回 88K。

这只能由 PWC (Page Walk Cache) 的非线性命中率解释。Intel PWC 结构：

缓存容量 (项)每项覆盖
PDE 缓存42 MB / 项
PTE 缓存324 KB / 项
  • D=256 (sweet spot of disaster)：数组 8MB 正好用满 4 项 PDE，PTE 工作集 2048 远超 PTE 缓存 32 → 每次 walk 全程打内存
  • D=512/1024：步长大到单次 walk 落在同一 PDE 内的概率升高，PTE 缓存的 LRU 命中率反而回升 → walk 拍数回落

简单的"步长越大越糟"不成立——PWC 命中率是步长与缓存容量的非线性函数。

反推 CPU 微架构 ​

两级断崖位置 (8D=256 和 8D=2048) 匹配：

参数推测值说明
L1 dTLB64 项8D=64 处还是平台区
L2 STLB~1024~1536D=256 (2048页) 全面崩
PTE 缓存32 项D=256 时 64x 溢出

七、结论 ​

常见误解 ​

"数组变大 → TLB 不够用 → TLB miss 变多 → Page Walk 次数增加 → 程序变慢"

真实原因 ​

  1. Page Walk 次数几乎不变——TLB prefetcher 看到顺序访问模式，提前异步 walk、提前填充 TLB，这些 walk 不体现在 dTLB-load-misses 里
  2. 变化的是单次 walk 的代价——PTE 页表被高频数组数据通过 LRU 逐级挤出 L1→L2→内存，CPU 读 PTE 时被迫打慢速存储
  3. walk_active 是唯一可信信号——dTLB-load-misses 在 page walk 长度变化时完全失明

完整逻辑链条 ​

bash
固定访问总量 (8192 次/趟)
  → D 增大 → 遍历内存范围变大
  → 数组占 L1/L2 cache 增多
  → PTE 页表被逐级挤出 L1 → L2 → 内存
  → Page Walk 读 PTE 延迟大幅上升
  → TLB prefetcher 仍做 walk (次数不变)
  → walk 单价暴涨 → walk_active 断崖
  → 程序性能断崖下跌
dTLB-load-misses 全程不变 ← 单纯看这个指标找不到问题

相关文档 ​

与缓存未命中实验的设计差异 ​

两个实验都是"固定计算量、只改变访存方式、观测硬件瓶颈"，但卡在不同的硬件层。详见 demos/cache-miss。

一句话区分 ​

本实验（TLB 抖动）缓存未命中实验
测什么虚拟地址→物理地址的翻译有多快（TLB / STLB / Page Walk）数据在哪一级缓存（L1 / L2 / LLC / DRAM）
瓶颈硬件L1 dTLB → STLB → PMH → 页表遍历L1D → L2 → LLC → 内存控制器

设计差异 ​

维度TLB 抖动缓存未命中
数组大小32 KB → 32 MB（自变量）固定 64 MB（常量）
为什么这样选大小本身就是 X 轴——不同大小触及不同数量的 4KB 页，从而测不同 TLB 层级的容量边界64 MB > LLC ~30 MB，保证数据永远装不下，缓存行为必然暴露
访问模式统一跨步 (D=1,2,4,...,1024)，步长是唯一变量顺序 / 随机 / 跨步 (stride=2,8,16,64,256,1024)
步长的物理含义D 越大 → 触及的 4KB 页越多（页数 = 8D）stride 越大 → 同一条 cache line 复用越少
D=16 代表什么128 页 (512KB)，超过 L1 dTLB (64条) 但远在 STLB (1536条) 之内，性能几乎无变化跨 64B = 刚好 1 条 cache line，无 L1 复用，吞吐开始下降
D=256 代表什么2048 页 (8MB) > STLB 6MB → "断崖式"性能下跌跨 1KB = 16 条 cache line，预取器也救不了，吞吐继续跌但平缓

为什么同样 D=256，一个断崖、一个渐进 ​

缓存实验：数据在 D=16 时就已经打穿 L1（每次跨一条 cache line），D=64 时 L2 也不行，D=256 是进一步压垮 LLC。整个过程是逐级衰退——没有一刀切的阈值，因为各级缓存大小不同，构成多个软边界。

TLB 实验：STLB 1536 条 × 4KB = 6MB 是一个硬容量边界。D≤128（工作集 ≤4MB）在边界内 → walk 轻量；D=256（8MB）跨过边界 → PTE 页表被数据挤出 cache → walk 单价从 36 拍跳至 277 拍，形成断崖。缓存从不会有这种断崖——因为缓存总是"miss 多则慢，miss 少则快"，中间有 LLC 兜底。

互补关系 ​

一次完整访存 = 地址翻译 + 数据读取，两个实验各隔离一半：

bash
  TLB 实验的领域                 缓存实验的领域
  ┌──────────────┐              ┌──────────────┐
  │ L1 dTLB      │              │ L1D cache    │
  │   ↓ miss     │              │   ↓ miss     │
  │ STLB         │              │ L2 cache     │
  │   ↓ miss     │              │   ↓ miss     │
  │ Page Walk    │              │ LLC (L3)     │
  │   ↓ (读PTE)  │              │   ↓ miss     │
  │ DRAM ←───────┼── 重叠区 ────│→ DRAM        │
  └──────────────┘              └──────────────┘

两个实验都在 DRAM 有"最终的慢速出口"，但走进去的路径不同。最坏情况是二者叠加：STLB miss → page walk 读 PTE 到 DRAM → 拿到物理地址 → LLC miss → 再等一次 DRAM 返回数据。

TLB 事件全览 ​

展开完整事件列表

一级事件 (perf 标准命名) ​

事件名含义
dTLB-loads数据 TLB 读翻译总次数
dTLB-load-missesL1+L2 STLB 都 miss (现代 Intel)
dTLB-stores数据 TLB 写翻译总次数
dTLB-store-misses数据 TLB 写未命中
iTLB-loads指令 TLB 翻译总次数
iTLB-load-misses指令 TLB 未命中

二级 sub-event (Intel 特有, dtlb_load_misses.*) ​

事件名含义
miss_causes_a_walkL1+L2 STLB 都 miss，触发 page walk 次数
walk_completedPage walk 完成次数
walk_active / walk_durationPage walk 总 cycle 数 (Skylake / Ice Lake+)
walk_pendingPage walk 挂起 cycle 数
stlb_hitL1 miss 但 L2 STLB 命中

L1 miss 总量 = miss_causes_a_walk + stlb_hit

三级 sub-event：page walk 命中哪级 cache (Ice Lake+) ​

事件名含义
page_walker_loads.dtlb_l1PTE 在 L1
page_walker_loads.dtlb_l2PTE 在 L2
page_walker_loads.dtlb_l3PTE 在 L3
page_walker_loads.dtlb_memoryPTE 在内存

附录：x86_64 四级页表完整详解 ​

一、虚拟地址拆分（48 位规范地址） ​

bash
[47:39] PML4(PGD) 索引  9 位
[38:30] PDPT(PUD) 索引  9 位
[29:21] PMD 索引        9 位
[20:12] PTE 索引        9 位
[11:0]  页内偏移       12 位  (4KB)

CR3 寄存器保存 PML4 页表物理基地址。

所有四级页表项格式一致：64 位 (8 字节)。每页 4KB ÷ 8B = 512 项，正好对应 9 位索引 (2^9=512)。

通用字段：PFN (物理页框号) 指向下一级页表 / 数据页；权限位 (R/W/U/S/A/D 等)。

二、逐级讲解 ​

第一级 PML4(PGD)：CR3 → PML4 物理地址 → 用 VA[47:39] 找到 PDPT 物理地址。进程唯一一页，永远在 L1 cache。

第二级 PDPT(PUD)：用 VA[38:30] 找到 PMD 物理地址。1 页，永远在 L1/L2。

第三级 PMD：用 VA[29:21] 找到 PTE 页表物理地址。几页，永远在 L1/L2。

前三级总结：页数极少、全局共用、永远在 L1/L2，不会被挤占。所有 Page Walk 延迟变化集中在最后一级 PTE。

第四级 PTE：用 VA[20:12] 找到数据页 PFN。PTE 页表页数随访问内存范围线性增长——这是整个实验唯一变化的变量。

物理地址 = (PTE.PFN << 12) | VA[11:0]

三、完整 Page Walk 流程 ​

bash
CR3 → VA[47:39]→PML4 → VA[38:30]→PDPT → VA[29:21]→PMD → VA[20:12]→PTE → VA[11:0]+PFN → 物理地址
       L1 命中             L1 命中            L1/L2 命中          ★ 唯一变量 ★        拼接完成
       ~1 cycle            ~1 cycle           ~2~12 cycles       L1命中 ~4 cycles
                                                                 L2命中 ~12 cycles
                                                                 L3命中 ~50 cycles
                                                                 内存  ~200+ cycles

四、实验闭环 ​

  1. PGD/PUD/PMD 前三段耗时固定，永远在 cache，与 D 无关
  2. PTE 页数随 D 增大 → PTE 缓存行被数组数据 LRU 挤出 L1→L2→内存
  3. TLB prefetcher 异步 walk，次数不变，不被计数
  4. 变化的是 walk 单价 → walk_active 断崖

五、补充 ​

大页 (2MB) 优化：2MB 页 → 页内偏移 21 位 → 四级变三级 (省去 PTE) → 大幅减少 PTE 页表和 Page Walk 开销。高性能程序普遍使用大页的原因。

页表是普通内存：页表本身也是物理内存里的数据，和业务数据一样经过 cache，同样被 LRU 淘汰——这就是 PTE 被挤出 cache 的物理基础。
