动态探针插桩原理详解（perf probe / uprobe / USDT） ​

本文是从 实验报告 README.md 拆出的原理篇，聚焦 uprobe / USDT / tracefs / ftrace 的工作机制与内核实现细节。实验设计、实验数据、性能分析等请回 README.md。

一句话总结：本文从"一条 perf probe --add 'do_work n=%di' 在内核里到底发生了什么"出发，逐级拆解 uprobe 完整注册链路、int3 断点命中处理、uretprobe 跳板机制、USDT 零开销待命的本质、以及 tracefs 作为统一控制面的文件级实操，最终回答"内核凭什么知道该抓什么、怎么恢复用户态"三个核心疑问。

1 原理详解 ​

1.1 术语前置（含英文缩写原文） ​

  • 探针（probe）：在程序某个位置插入的"观测点"，命中时内核触发一次 tracepoint 事件并采集指定寄存器/内存。本实验主线是用户态动态探针（uprobe）。
  • UDB（User-level Dynamic Tracing / 用户态动态追踪）：在用户进程里做动态插桩的技术族统称，perf probe（基于 uprobe）、bpf、bpftrace 的用户态探针都属此类，区别于内核态动态追踪（kprobe）。
  • uprobe（user-space probe / 用户态探针）：Linux 内核提供的、挂在用户程序某虚拟地址上的断点机制。perf probe -x ./binary 背后往 ELF 对应地址写断点，命中时由内核 uprobe 子系统以 tracepoint 事件形式把上下文交给 perf 的 ring buffer。
  • uretprobe（user-space return probe / 用户态返回探针）：uprobe 的"返回版"，在函数返回地址处插桩，捕获返回时刻与返回值。
  • USDT（User Statically Defined Tracing / 用户态静态定义追踪）：在源码里预埋的探针点，编译进二进制（一条 nop + 一段 ELF note 记录参数位置），运行时零开销，直到有人 perf probe --add attach 才激活。
  • ftrace（function tracer / 函数跟踪器）：Linux 内核自带的跟踪框架，含 function tracer，可在内核侧追踪带符号的函数（含部分通过 mcount/-pg 插桩的用户态库，但本实验用它追踪内核函数与用户函数调用计数）。
  • DWARF：调试信息格式。-g 编译后二进制里带 DWARF，记录"函数名→地址""变量名→寄存器/栈偏移"。抓函数参数 n=%di 依赖它；只做函数调用计数则不依赖。
  • 符号表（.symtab）：ELF 里的"函数名→地址"映射。即使 strip 掉 DWARF，只要保留 .symtab，perf probe 仍能按函数名挂载（拿不到参数，但能计数/计时）。
  • CoW（Copy-on-Write / 写时复制）：内核在插入 uprobe 时，把目标代码页复制一份并改写断点指令，原进程其余映射不受影响。
  • tracefs：内核调试文件系统（/sys/kernel/debug/tracing），uprobe/ftrace 的注册接口都在这里。
  • ring buffer（环形缓冲区）：perf 在内核态分配的共享内存，tracepoint 事件先写入这里，用户态 perf 异步读取。
  • ABI（Application Binary Interface / 应用二进制接口）：规定函数调用时参数/返回值如何放进寄存器与栈。本实验依赖 System V AMD64 ABI（x86-64 Linux 通用）。
  • perf record / perf script：perf record -e <event> 把事件采样进 perf.data；perf script 把 perf.data 里每条事件逐行回放成可读文本。

1.2 核心直觉：动态 vs 静态 ​

维度动态插桩（uprobe）静态预埋（USDT）
埋点时机运行时，由 perf 在任意地址插编译时，源码写死
是否需要源码否（只要有二进制+符号）是（需改源码预埋）
是否需要 -g抓参数需要，计数不需要完全不需要
插桩位置任意函数入口/返回/行只有预埋的那几个点
运行时开销（未激活）无（没插就无）零（编译成 nop）
灵活性高（事后任意加）低（预埋点固定）

一句话

  • uprobe 是"事后任意插"，USDT 是"事前固定埋"
  • 生产排障常用 uprobe（不用重发）
  • 性能热点长期观测常用 USDT（稳定、零开销、不依赖调试信息）

1.2b probe 支持的几种类型（分类详细论述） ​

"动态探针"是一族机制，按两个维度切分：

  • 插桩位置：内核态 / 用户态
  • 埋点方式：静态 / 动态

perf probe 只是统一前端，背后真正落地的是下面四类探针：

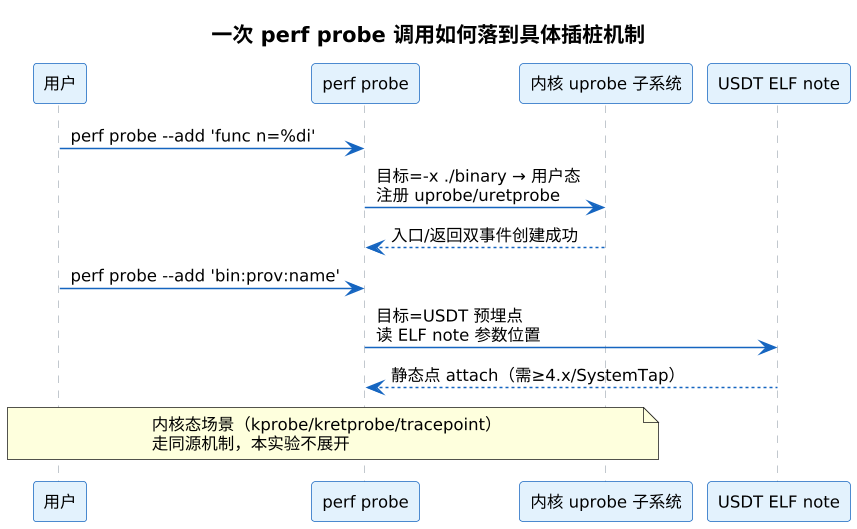

plantuml diagram

正文论述：上图用一条时序线说明 perf probe（性能剖析工具 perf 的插桩子命令）的统一前端背后实际落地的两类机制：

  • 用户态目标（-x ./binary，即指定被测二进制）：走 uprobe / uretprobe（user-space probe / user-space return probe，用户态动态函数探针及其返回探针，本实验主角）
  • provider:name 形式：走 USDT（User Statically Defined Tracing，用户态静态定义跟踪点）

补充与提醒：

  • 内核态目标（kprobe / kretprobe / tracepoint）原理同源，因本实验是用户态程序调优场景，未做展开

  • 需注意：3.10 内核下 USDT 这条分支（图中 S）实际 attach 失败（见实验报告 §5.3），故本实验真正跑通的是 uprobe 分支

  • 一句话总结：perf probe 像统一收银台，背后按目标位置分派到 uprobe 或 USDT 两套内核机制。

探针类型插桩位置埋点方式触发语法（perf）需 -g DWARF本实验
kprobe内核函数动态perf probe --add 'schedule'是否
kretprobe内核函数返回动态perf probe --add 'schedule%return'是否
tracepoint内核固定点静态perf stat -e tracepoint:syscalls:*否否
uprobe用户函数动态perf probe -x ./bin --add 'do_work'抓参数需是（主角）
uretprobe用户函数返回动态perf probe -x ./bin --add 'do_work%return'抓参数需是（返回探针）
USDT用户固定点静态perf probe --add 'bin:provider:name'否是（对照）

本实验是用户态程序调优场景，因此同时用到 uprobe + uretprobe（动态）与 USDT（静态对照），并以 ftrace 作为内核内置方案补充。其余内核类型列出是为说明"动态探针"家族全貌。

1.3 uprobe 在内核里到底发生了什么（深入机制） ​

一条 perf probe --add 'do_work n=%di' 从用户态到命中采样，跨过三道关卡。理解链路才能看懂实验报告 §3/§5/§7。

1.3.0 tracefs：内核提供的统一插桩接口与数据通道（先讲清楚"内核给了什么"） ​

tracefs 是什么。tracefs 是 Linux 内核提供的一个虚拟文件系统（pseudo/virtual filesystem，不占磁盘，内容由内核在内存中实时生成），标准挂载点为 /sys/kernel/debug/tracing（它最初挂在 debugfs 之下，后独立为 tracefs）。它本质上是内核把"跟踪/插桩能力"以文件接口的形式暴露给用户态——你不需要写内核模块，只要 echo 一行文本进某个文件、或 cat 某个文件，就能注册探针、开关 tracer、读取跟踪结果。uprobe、kprobe、ftrace、tracepoint 的控制面（注册/开关）全部收敛到 tracefs 这一层。

内核到底提供了什么。从"内核提供了什么东西"的角度，tracefs 背后是三件套：（a）接口层——tracefs 目录与文件（uprobe_events、kprobe_events、set_ftrace_filter、current_tracer、trace 等），用户态与内核的"控制面"对话窗口；（b）机制层——各 events 文件背后的内核子系统（uprobe 子系统负责用户态断点、ftrace 负责内核函数跟踪、tracepoint 是写死在内核代码里的静态钩子）；（c）数据面——perf 的 ring buffer（环形缓冲区），内核态分配的一块共享内存，命中事件先写这里，用户态 perf 异步搬走。一句话：内核提供的是"文件接口 + 断点/跟踪机制 + 内核态 ring buffer"这套组合，tracefs 是把前两者暴露给用户的门面。

数据怎么交互（双向）。控制面走"写文件"：用户态 perf probe 把解析好的探针描述 echo 进 uprobe_events，内核子系统据此在目标地址植入 int3。数据面走"ring buffer"：目标进程执行到 int3 → 内核 handler 构造事件写入 ring buffer → 用户态 perf 异步 mmap 读取，落盘为 perf.data。两条通道方向相反、各司其职：tracefs 文件管"注册什么"，ring buffer 管"采到了什么"。

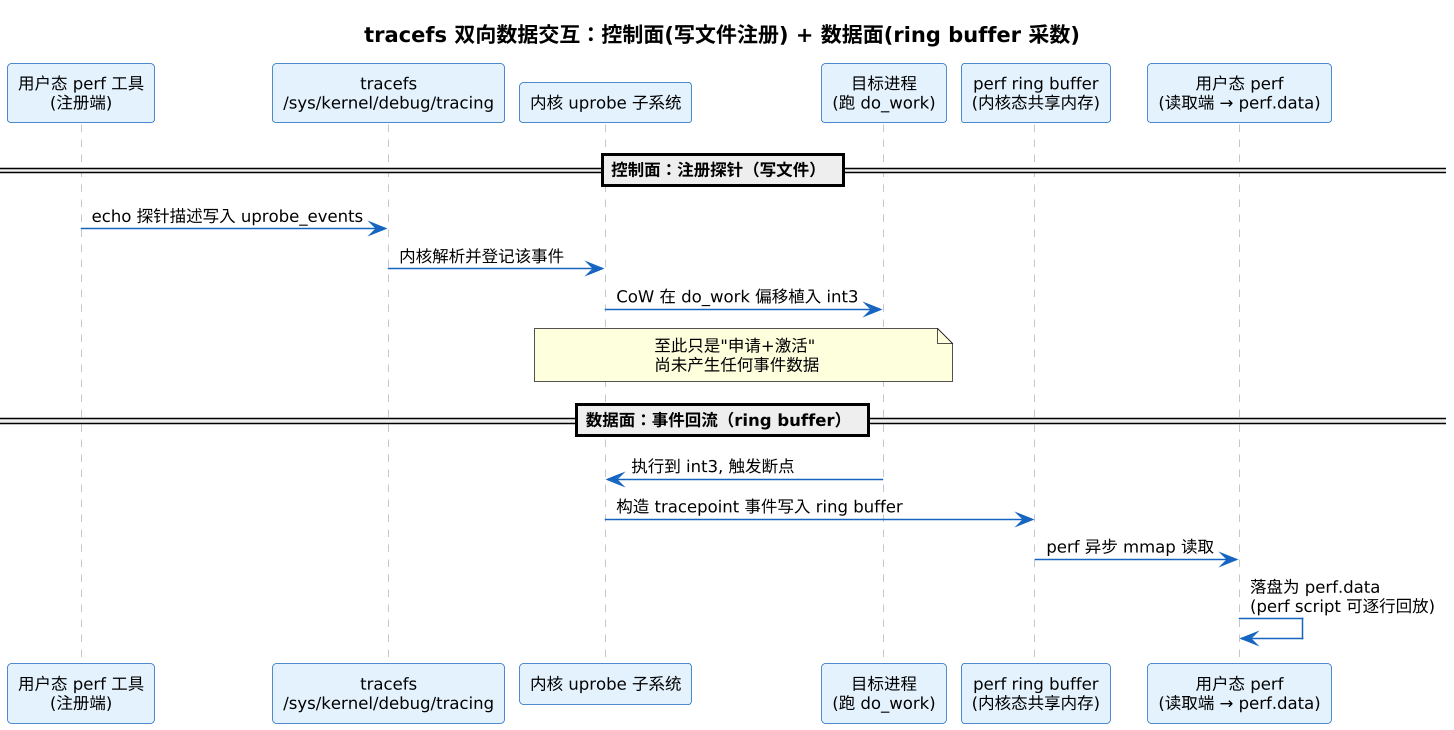

plantuml diagram

正文论述：上图把 tracefs 的"双向交互"一次画清，分两层理解：

  • 控制面（上半段：写文件注册）
    • 用户态 perf 把探针描述 echo 进 tracefs 的 uprobe_events 文件
    • 内核 uprobe 子系统解析后，在目标进程代码页（经 CoW）植入 int3
    • 这一步完成的是"注册"，不产生任何事件数据
  • 数据面（下半段：ring buffer 采数）
    • 目标进程真正执行到 int3 时，内核 handler 构造 tracepoint 事件、写入内核态 ring buffer
    • 用户态 perf 通过 mmap 异步把事件搬走，落盘成 perf.data（后续 perf script 逐行回放）
  • 关键结论
    • 控制面与数据面走的是两条完全不同的内核设施：控制面是 tracefs 文件（文本接口），数据面是 ring buffer（二进制共享内存），二者由内核 uprobe 子系统在中间桥接
    • 这正回答了"内核提供了什么"：内核提供 tracefs（控制门面）+ uprobe 机制（断点实现）+ ring buffer（数据通道）三者，用户态工具只负责按文件协议写、按 mmap 协议读

1.3.0a tracefs 实操手册：如何直接用 echo/cat 操作、数据格式是什么 ​

上一节讲的是"原理性理解"，本节直接从文件操作出发，告诉你每个文件怎么写、怎么读、写进去的是什么格式、读出来的是什么格式。以下示例均来自本实验真实终端输出。

一、tracefs 目录一览——哪些文件能用、分别干什么

进入 /sys/kernel/debug/tracing（即 tracefs 挂载点），核心文件按用途分为五组：

用途关键文件操作说明
控制面：探针注册uprobe_events
kprobe_events		sudo echo '...' >
sudo cat		注册/查看 uprobe 和 kprobe；写一行即注册、echo > 清空全部
控制面：事件开关events/probe_<group>/<name>/enableecho 1 > 开
echo 0 > 关		每个已注册探针有独立 enable 文件
控制面：ftrace 开关current_tracer
set_ftrace_filter
set_ftrace_pid		写字符串选 tracer（function / nop）、过滤函数、限定 PID
数据面：事件格式查看events/probe_<group>/<name>/formatcat看每个探针的事件字段布局、参数类型/偏移
数据面：跟踪输出trace
trace_pipe		cattrace 静态快照、trace_pipe 实时流式输出（阻塞读取）

所有文件都是虚拟文件——你写什么立刻被内核解析，读什么由内核实时生成内容，不留磁盘痕迹。

二、uprobe_events 格式详解——写进去的是什么

uprobe_events 里每一行就是一个探针，格式固定：

bash
<类型>:<组名>/<事件名> <二进制路径>:<文件偏移量> [参数列表]

逐字段拆解（以本实验实际注册的探针为例）：

bash
p:probe_perf_probe_demo/do_work /root/perf-probe-exp/perf_probe_demo:0x0000000000000e10 n=%di
#字段示例值含义
1p 或 rp探针类型：p（probe，入口探针 / uprobe）、r（retprobe，返回探针 / uretprobe）
2组名probe_perf_probe_demo事件组，perf probe 自动用 probe_<二进制名> 命名；手动写可自定义
3/ 分隔符 + 事件名/do_work事件名即探针标识；perf stat -e <组名>:<事件名> 里用的就是这个
4二进制路径/root/perf-probe-exp/perf_probe_demo目标 ELF 二进制文件的绝对路径（路径不对则注册失败/命中 0）
5: + 文件偏移量:0xe10文件内偏移而非虚拟地址；objdump -h 可见 text 段偏移
6参数列表（可选）n=%di抓参规则：变量名=%寄存器 或 变量名=@栈偏移。多参数空格分隔，如 n=%di x=%si

返回探针（uretprobe）的区别：

bash
r:probe_perf_probe_demo/do_work__return /root/perf-probe-exp/perf_probe_demo:0x0000000000000e10
  • p 变成 r，事件名自动加 __return 后缀
  • 参数部分为空（返回探针不抓入口参数，想抓返回值用 $retval 或再起一个入口探针配合）

注册/删除/清空的命令对照：

bash
# 注册：直接 echo 追加到文件（一行一个探针）
echo 'p:mygroup/myfunc /path/to/binary:0x1234 n=%di x=%si' | sudo tee -a /sys/kernel/debug/tracing/uprobe_events

# 查看：直接 cat（输出格式同上表，每行一个探针）
sudo cat /sys/kernel/debug/tracing/uprobe_events

# 删除单个探针：echo 中 "-:" 前缀表示"删除该探针"
echo '-:mygroup/myfunc' | sudo tee -a /sys/kernel/debug/tracing/uprobe_events

# 清空全部（注意 ⚠️：一个 > 就全没了）
sudo echo '' > /sys/kernel/debug/tracing/uprobe_events

三、事件注册后如何查看"格式"——events/.../format 文件

用 echo 注册 uprobe 后，内核自动在 events/<组名>/<事件名>/ 下创建一整套控制文件：

bash
ls /sys/kernel/debug/tracing/events/probe_perf_probe_demo/do_work/
# enable   filter   format   id   trigger

其中 format 文件记录了该探针事件的数据结构，perf stat/perf record 读它来解析事件。直接 cat 即可看到字段布局：

bash
name: do_work
ID: 1516
format:
        field:unsigned short common_type;       offset:0;   size:2; signed:0;
        field:unsigned char common_flags;       offset:2;   size:1; signed:0;
        field:unsigned char common_preempt_count; offset:3; size:1; signed:0;
        field:int common_pid;                   offset:4;   size:4; signed:1;

        field:unsigned long __probe_ip;          offset:8;   size:8; signed:0;
        field:unsigned int n;                    offset:16;  size:4; signed:0;

逐行解读：

  • common_type / common_flags / common_preempt_count / common_pid：4 字节公共头，每个 tracepoint 事件都有，记录事件类型、标志位、抢占嵌套深度、触发 PID
  • __probe_ip（offset 8）：命中地址（8 字节 unsigned long），即 uprobe 所在指令地址，perf script 输出的 (400e10) 就是这个值
  • n（offset 16）：你抓的参数（n=%di 注册进来的），4 字节 unsigned int，即 %rdi 寄存器值。若注册时写了多个参数，会依次排列在后面——format 就是你的数据"解码表"

这个文件就是"数据格式"的精确定义。后面 perf script 输出的 n=0x94bf 就是按 format 的 offset:16 size:4 从事件 payload 里抠出来的。如果你直接写 uprobe_events 而不是用 perf probe，写完后来读一下 format，验证字段偏移和你预期的一致。

四、如何开关已注册事件、直接读 trace 输出——不用 perf

不用 perf stat/perf record，仅靠 tracefs 文件也能完成"启用 → 触发 → 读取"全流程：

bash
# ① 先注册探针（第三步已做）
echo 'p:probe_perf_probe_demo/do_work /path/to/binary:0xe10 n=%di' \
  | sudo tee /sys/kernel/debug/tracing/uprobe_events

# ② 开启该探针（enable 文件写 1）
sudo echo 1 > /sys/kernel/debug/tracing/events/probe_perf_probe_demo/do_work/enable

# ③ 跑目标程序
./perf_probe_demo 3

# ④ 读 trace 输出（静态快照）
sudo cat /sys/kernel/debug/tracing/trace

trace 原始输出示例（本实验真实抓取）：

bash
# tracer: nop
# entries-in-buffer/entries-written: 51479/51479   #P:4
#              _-----=> irq-off
#             / _----=> need-resched
#            | / _---=> hardirq/softirq
#            || / _--=> preempt-depth
#            ||| /     delay
#   TASK-PID   CPU#  ||||    TIMESTAMP  FUNCTION
#              |      |   ||||       |         |
perf_probe_demo-2917  [003] d... 84586.014445: do_work: (0x400e10) n=0x94bf
perf_probe_demo-2917  [003] d... 84586.014652: do_work: (0x400e10) n=0x1a2c

trace 文件格式与 perf script 输出类似，但列聚合方式不同。逐字段：

#示例含义
1perf_probe_demo-2917进程名-PID（<comm>-<pid>）
2[003]CPU 编号
3d...4 个标志：d=hardirq/softirq disabled, ... = need-resched / preempt-depth / delay 未触发
484586.014445:时间戳（秒.微秒），perf_clock 单调钟
5do_work:事件名（你注册时的 <事件名>）
6(0x400e10) n=0x94bf命中地址 + 参数，格式与 format 里 field:unsigned int n 对应（值=38079）

与 perf script 输出的对比：trace 输出更接近"原始 dmesg 风格"，列布局固定；perf script 更灵活（-F 选字段、不依赖 tracefs）。两者底层数据源一致，都是 ring buffer。

trace_pipe 实时流式读取（阻塞等待，适合现场观察）：

bash
# 终端 A：实时盯事件，来了就刷
sudo cat /sys/kernel/debug/tracing/trace_pipe

# 终端 B：启动目标程序
./perf_probe_demo 3
# 终端 A 同步刷出所有事件

五、ftrace function tracer 的 tracefs 操作（对照）

uprobe 走 uprobe_events + perf，ftrace 走另一套文件。下面是完整操作流程，与实验报告 §5.4 的数据对应：

bash
# ① 清空旧数据
sudo echo '' > /sys/kernel/debug/tracing/trace

# ② 设置追踪目标函数（只追踪 do_work）
sudo echo 'do_work' > /sys/kernel/debug/tracing/set_ftrace_filter

# ③ 选择 function tracer（内核函数调用追踪器）
sudo echo function > /sys/kernel/debug/tracing/current_tracer

# ④ 开总开关
sudo echo 1 > /sys/kernel/debug/tracing/tracing_on

# ⑤ 跑目标程序
./perf_probe_demo 5

# ⑥ 关总开关，读结果
sudo echo 0 > /sys/kernel/debug/tracing/tracing_on
sudo cat /sys/kernel/debug/tracing/trace | grep do_work | wc -l
# 输出：0  ← 用户态函数 ftrace 追踪不到（实验报告 §5.4 已论证）

# 对照：追踪内核函数 vfs_read
sudo echo 'vfs_read' > /sys/kernel/debug/tracing/set_ftrace_filter
sudo echo function > /sys/kernel/debug/tracing/current_tracer
sudo echo 1 > /sys/kernel/debug/tracing/tracing_on
cat /some/file
sudo echo 0 > /sys/kernel/debug/tracing/tracing_on
sudo cat /sys/kernel/debug/tracing/trace | grep vfs_read | wc -l
# 输出：几百~几千  ← 内核函数正常追踪

# ⑦ 清场（恢复默认 nop tracer）
sudo echo '' > /sys/kernel/debug/tracing/set_ftrace_filter
sudo echo nop > /sys/kernel/debug/tracing/current_tracer
sudo echo '' > /sys/kernel/debug/tracing/trace

ftrace 可选的 current_tracer 值（写字符串切换）：

写 current_tracer功能输出文件名
nop空 tracer（默认，关闭）—
function按 set_ftrace_filter 过滤函调调用trace
function_graph函数调用图（入口+返回，带耗时）trace

set_ftrace_filter 支持通配：echo 'do_w*' > .../set_ftrace_filter 匹配所有 do_w 开头的函数。写空串清空过滤器。

六、一句话总结

  • uprobe_events 格式：<p|r>:<组>/<名> <二进制路径>:<偏移> [参数]，写一行注册一行，-: 删除，空串清空。
  • event format 文件：注册后自动生成，定义每个事件字段的 offset/size/type，是数据解码的唯一权威参考。
  • 直接用 tracefs 的完整闭环：echo ... > uprobe_events 注册 → echo 1 > enable 开 → 跑程序 → cat trace / trace_pipe 读事件。
  • ftrace 另一套文件但同根：set_ftrace_filter + current_tracer + tracing_on + trace，格式与 uprobe trace 输出类似（进程-PID / CPU / 标志 / 时间戳 / 函数名）。

阅读导航：本节的 trace 原始输出、format 解码表，与实验报告 §5.1 ④ perf script 实测是同一份 ring buffer 数据的两种呈现——想看"真实抓到的样子"去实验报告 §5.1，想看"perf script 那一行 7 个字段怎么读"去实验报告 §5.1 ④a；想看"为什么这么快/怎么恢复"去 §1.3.2b。

1.3.1 完整注册链路 ​

perf probe 走"用户态解析 → 注册进 tracefs → 内核接管"三步：

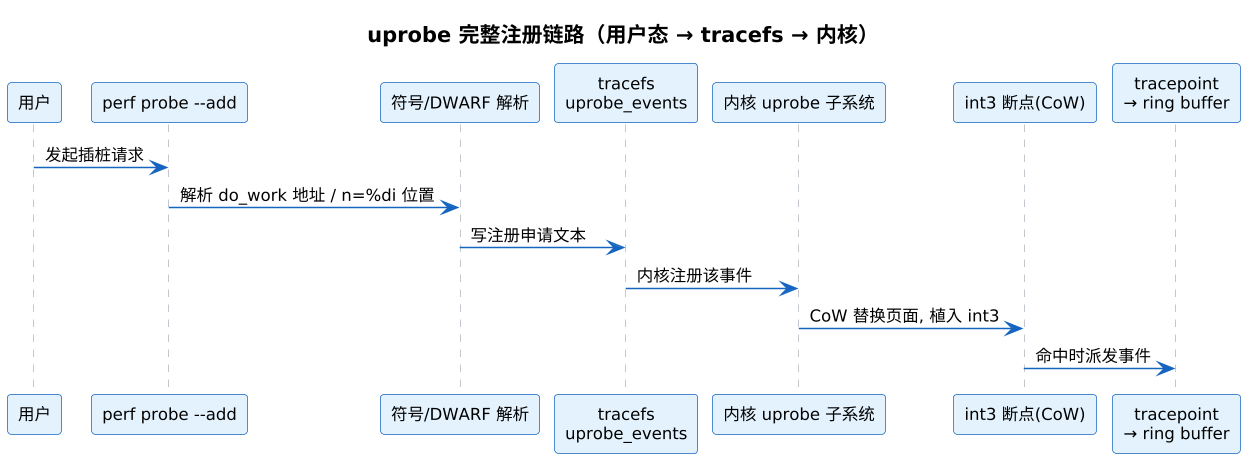

plantuml diagram

正文论述：注册链路分三段跨过：

  • ① 用户态解析

    • perf probe 读 ELF（Executable and Linkable Format，可执行可链接格式）的 .symtab（符号表段）/.debug_info（DWARF 调试信息段）
    • 把 do_work 映射到文件偏移、把参数 n 映射到寄存器 %rdi

  • ② 写 tracefs

    • 解析结果写成一行文本写入 /sys/kernel/debug/tracing/uprobe_events
    • 格式：p:组/名 二进制路径:文件偏移 参数编码
    • 这一步成功只是"申请"成功，探针尚未真正激活

  • ③ 内核接管

    • uprobe 子系统在目标偏移处通过**写时复制（CoW, Copy-on-Write）**把该代码页换成带 int3 断点的副本
    • 进程执行到该地址触发 int3 后，以 tracepoint（内核静态跟踪点）事件形式把上下文塞进 perf 的 ring buffer（环形缓冲区）

  • 一句话总结：注册 = 用户态算地址 → 写 tracefs 登记 → 内核 CoW 植入 int3 三步走；前两步只是"申请"，真正激活在内核。

  1. 符号/DWARF 解析：perf probe 读 ELF 的 .symtab/.debug_info，把 do_work 映射到文件偏移、把 n 映射到寄存器 %rdi。
  2. 写 uprobe_events：解析结果写成一行文本写入 tracefs（格式：p:组/名 二进制路径:文件偏移 参数编码）。这一步成功只是"申请"成功。
  3. 内核注册：内核 uprobe 子系统在目标偏移处，通过**写时复制（CoW）**把该代码页换成带 int3 断点的副本。
  4. 命中派发：进程执行到该地址触发 int3 → 内核 uprobe 处理 → 以 tracepoint 事件形式把上下文塞进 perf 的 ring buffer。

1.3.2 int3 断点如何被处理（命中瞬间） ​

uprobe 复用 x86 的 int3（0xCC）断点指令机制（与 kprobe 同源）。命中时的内核处理流程：

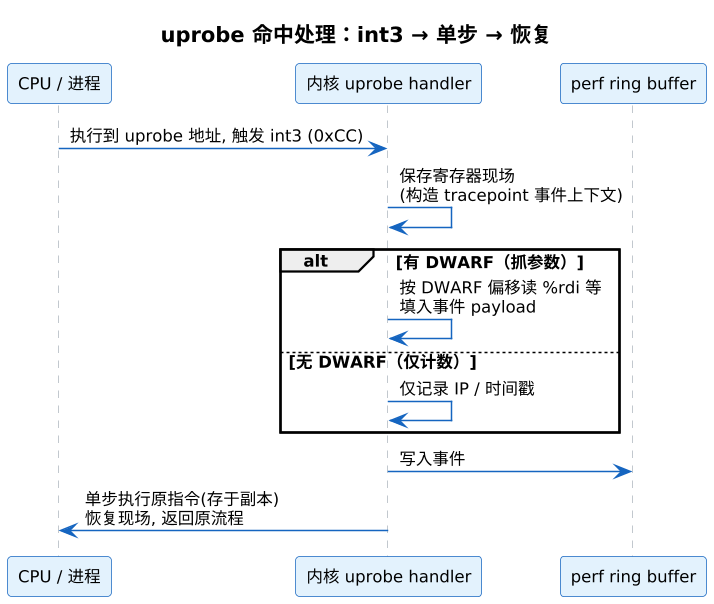

plantuml diagram

正文论述：uprobe 复用 x86 的 int3（0xCC）断点指令机制（与 kprobe 同源）。命中处理分三步：

  • 保存现场 + 构造事件上下文

    • 内核 handler 先保存寄存器现场，构造 tracepoint（内核静态跟踪点）事件上下文

  • 读取参数（视调试信息而定）

    • 若有 DWARF（Debugging With Arbitrary Record Formats，一种标准调试信息格式，记录变量/参数与寄存器的对应关系）：按偏移读 %rdi 等寄存器，填入事件 payload
    • 若无 DWARF：仅记录 IP/时间戳
    • 事件写入 perf ring buffer（环形缓冲区）

  • 单步补执行 + 恢复

    • 内核单步执行被 int3 替换掉的原指令（原指令暂存在 uprobe 副本里）
    • 恢复现场，返回原流程

  • 关键点

    • int3 是陷阱而非真的"断"，对用户进程透明
    • 这正是 uprobe 相比 printf 开销小得多的原因（一次陷阱 + 一次缓存写入）

  • 一句话总结：命中 = 保存现场 → 读参写 ring buffer → 单步补执行原指令，全程对进程透明。

关键点：int3 是陷阱，不是真的"断"。内核捕获后单步执行原指令再恢复，对用户进程透明。这也是 uprobe 相比 printf 开销小得多的原因——一次陷阱 + 一次缓存写入。

1.3.2b 命中后内核如何"定位 / 取数 / 恢复"（回答三个核心疑问） ​

§1.3.2 只画了粗线条，这里把大家最常卡住的三个问题一次讲透：int3 触发后内核凭什么找到"正确的那个探针"？它怎么知道"该抓什么"？处理完又怎么"无缝恢复用户态"？

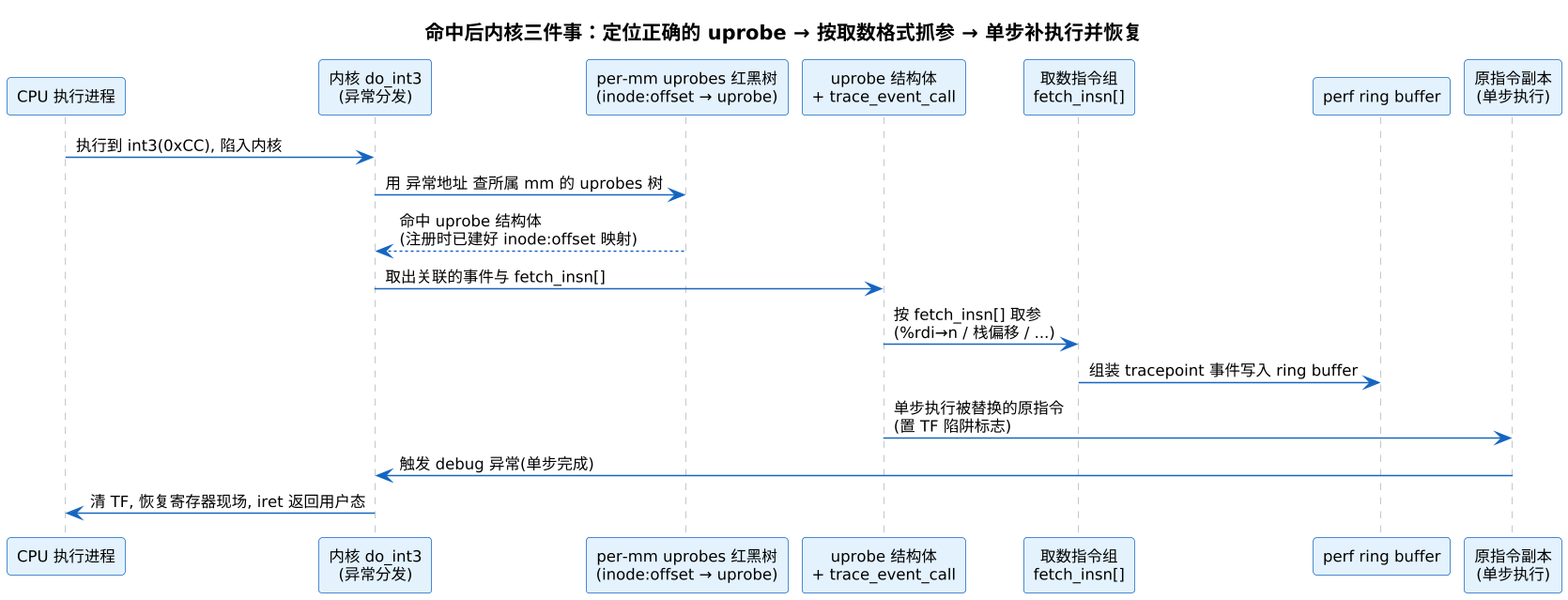

plantuml diagram

① 如何找到"正确的地方"（定位）

  • int3 让 CPU 进入异常态，内核 do_int3 拿到"触发异常的指令虚拟地址"，不会去扫描所有探针。
  • 注册时（§1.3.1 ③）内核已在目标进程的 mm->uprobes_state 里建好一棵红黑树，key = inode : 偏移（即"哪个文件的哪段偏移"）。
  • 命中时直接拿异常地址算 inode:offset 去查这棵树 → 命中唯一的 struct uprobe，其内已挂好注册时登记的 trace_event_call（事件元信息）。"去哪找"在注册期就固化了，命中只是 O(log n) 查表。
  • 这就是为什么纯 strip 发布物会失败：strip 后虚拟地址与文件偏移错位，查表 key 算错，内核找不到对应的 uprobe 或映射到错误位置（实验报告 §6.2）。

② 如何知道"要抓什么"（取数格式在注册期固化）

  • 注册时 perf probe --add 'do_work n=%di' 里的 n=%di 不是每次现解析，而是被编译成一串 fetch_insn（取数指令）："%rdi 的值 → 命名为 n → 放到事件第 N 个槽位"。这组指令和事件格式一起固化进内核的 trace_event_call，并体现在 tracefs 的 events/probe_.../do_work/format 文件里（可 cat 查看字段布局）。
  • 命中时 handler 按这组 fetch_insn[] 机械执行：从 %rdi（或 DWARF 给出的栈偏移）读值填入事件 payload，不依赖运行时再查 DWARF。
  • DWARF 的作用发生在注册期——它只用来把"参数 n"翻译成"取 %rdi"这一条 fetch 规则；一旦注册成功，后续命中零解析成本。
  • USDT 走另一条路（不依赖 DWARF）：参数位置在编译期就写进 ELF note（.note.stapsdt 的 Arguments: -4@%edi -8@-8(%rsp)），attach 时内核直接按 note 生成 fetch_insn，所以 USDT 零开销待命且不需要 -g（§1.3.4）。

③ 如何恢复用户态执行（单步补执行 + 现场还原）

  • 原指令被 int3 覆盖前，内核已把它暂存在 uprobe 副本里。恢复分两步：

    1. 单步补执行：内核把原指令放回该地址，给该线程的 RFLAGS 置上 TF（Trap Flag，单步陷阱标志），让 CPU 只跑这一条原指令；指令跑完立即再触发一次 debug 异常。
    2. 清标志 + 还原现场：do_debug handler 收到单步完成信号，清掉 TF、从内核栈恢复之前保存的寄存器现场，用 iret 返回用户态——此时进程就像"那条指令本来就正常执行过"一样继续往下走。

  • 对用户进程完全透明：进程看不到 int3、看不到中间的单步，只觉得"那条指令执行得稍微慢了几个纳秒"。

  • uretprobe 额外一步：返回探针还要在注册时把栈上的返回地址替换成"跳板页"地址（§1.3.3），所以恢复时除单步外还需把真正的返回地址还原、跳回调用者。

  • 一句话总结：int3 命中后内核"按注册期建好的 inode:offset 红黑树 O(log n) 定位 → 按固化好的 fetch_insn[] 取参 → 单步补执行原指令并 iret 恢复现场"三步走，全程对用户进程透明，这也是 uprobe 纳秒级开销、远快于 printf 的根本原因。

1.3.3 uretprobe 的跳板机制（返回探针怎么工作） ​

函数返回探针不能简单地"在返回地址插 int3"——返回地址在栈上、会被覆盖。Linux 的 uretprobe 用**跳板（trampoline）**方案：

  1. 注册时，内核在返回地址处把栈上的返回地址替换为"uprobe 跳板页"地址。
  2. 函数 ret 时跳到跳板页，触发一次 uretprobe 事件（此时可抓返回值 %rax）。
  3. 跳板再把真正的返回地址写回，跳回原调用者。
bash
   正常:  func → ret → caller
   插桩:  func → ret → [trampoline] → 触发 uretprobe → 跳回 caller

因此 uretprobe 要求函数有明确的返回点，且返回地址在栈上未被破坏。noinline 保证 do_work 有独立返回点，是 %return 可用的前提（实验报告 §2.4）。

1.3.4 USDT 为什么是"零开销待命" ​

USDT 预埋点 DTRACE_PROBE2(...) 在编译后变成：

  • 一条 nop 指令（占位，CPU 跳过，零可见开销）；
  • 一段 ELF note（.note.stapsdt），记录"探针名 + 参数在哪些寄存器/栈偏移"。

未 attach 时程序照常跑，那行 nop 就是个空操作。一旦 perf probe --add attach，内核把该 nop 改写为 int3，后续处理与 uprobe 完全一致——但参数位置早已由编译期 ELF note 固定，不依赖运行时 DWARF。这就是 USDT 不需要 -g 却能抓参数的根本原因。

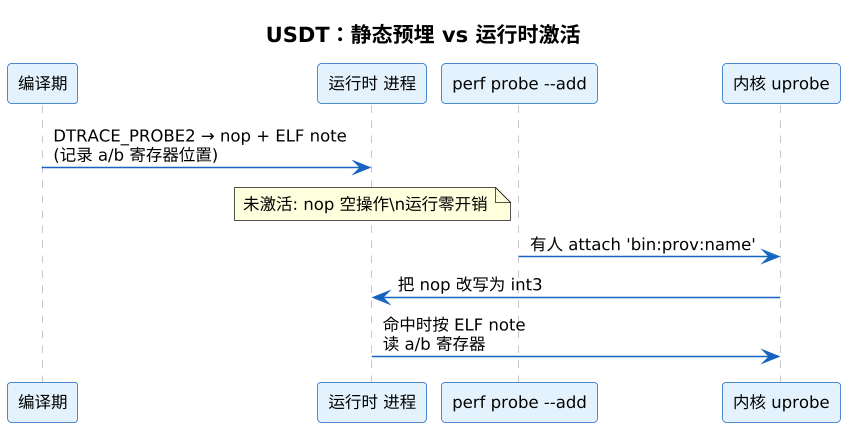

plantuml diagram

正文论述：USDT（User Statically Defined Tracing，用户态静态定义跟踪点）预埋点 DTRACE_PROBE2(...)（DTRACE 即 Dynamic Tracing 的宏前缀，源自 DTrace 工具约定）编译后变成两部分：

  • 一条 nop 指令（x86 单字节空操作，CPU 跳过，零可见开销）
  • 一段 ELF note（.note.stapsdt，ELF 文件里的附加说明段，记录"探针名 + 参数在哪些寄存器/栈偏移"）

运行时两种状态：

  • 未 attach（待命）：程序照常跑，那行 nop 就是空操作，开销为零

  • 已 attach：perf probe --add 触发后，内核把该 nop 改写为 int3，后续处理与 uprobe 完全一致

    • 但参数位置早已由编译期 ELF note 固定，不依赖运行时 DWARF

  • 关键点：这就是 USDT 不需要 -g 却能抓参数的根本原因（参数布局在编译期固化进 note，而非靠运行时调试信息）

  • 一句话总结：USDT = 编译期埋 nop + 记参数位置，运行时按需改 int3，参数布局静态固化不靠 DWARF。

USDT 的"零开销待命"是否成立，取决于 perf/内核版本：本实验环境（kernel 3.10 / perf 3.10）实测发现（详见实验报告 §5.3）——perf probe --add 'usdt_demo:work_enter' 报 non-digit char in line number（老内核把 : 误当行号）；改用 Location 地址挂则 perf stat 报 <not supported>（虚拟地址当文件偏移，换算失败）。即：3.10 内核的 perf 无法实际挂载 USDT 点，但 readelf -n 能看到预埋的 stapsdt note（证明预埋本身成功）。升级内核（≥4.x）/ 改用 SystemTap / bpftrace 才能挂载。新版本内核上 USDT 仍是"零开销待命、不依赖 -g"的理想静态点。

参考 ​
