.eh_frame / .eh_frame_hdr / .gcc_except_table —— 异常处理帧

C++ 的 throw/catch 为什么能在栈上找到正确的 catch 块？gdb bt 为什么能在无 frame pointer（-fomit-frame-pointer）的二进制里照样回溯调用栈？perf record --call-graph dwarf 靠什么拿到调用链？答案在 .eh_frame（Exception Handling Frame）和 .gcc_except_table 里——它们是"零成本异常处理"（Zero-Cost Exception Handling）的基础设施，但它们的用途远不止异常处理：栈回溯（unwind）、backtrace、perf DWARF 调用链、.so 里的 dl_iterate_phdr 展开，全部共享同一套 unwind 表。

更新时间：2026-08-06

一、术语前置

术语	含义
EH	Exception Handling，异常处理
CFI	Call Frame Information，调用帧信息——描述每个指令位置下寄存器和栈的状态
CIE	Common Information Entry，公共信息条目——描述一段代码区的通用 unwind 信息
FDE	Frame Description Entry，帧描述条目——描述一个具体函数的 unwind 信息
LSDA	Language-Specific Data Area，语言相关数据区——指向 .gcc_except_table
DWARF CFI	DWARF 标准中的调用帧信息格式，.eh_frame 基于它
Zero-Cost EH	零成本异常处理——不抛异常时无额外指令开销，只在抛出时查表

二、为什么需要 unwind 表

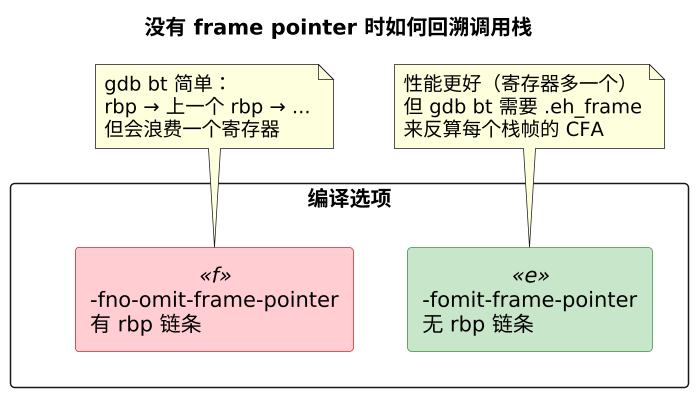

-fomit-frame-pointer（-O1 及以上默认开启）释放了 rbp 寄存器，但代价是栈上没有 rbp 链条了。此时要回溯调用栈，必须有 .eh_frame 表——它记录了每个指令位置下"怎么从当前的栈指针和寄存器值反算出调用者的栈帧位置（CFA，Canonical Frame Address）"。

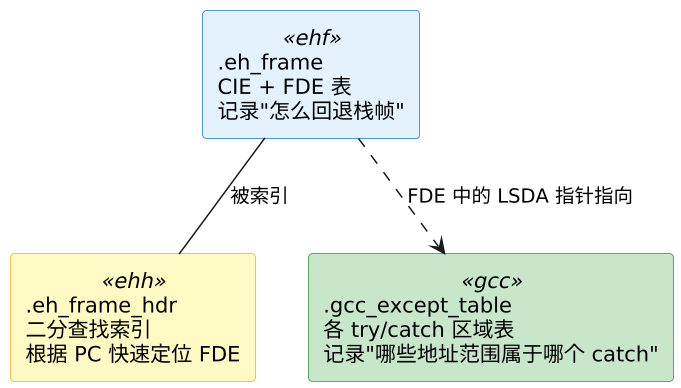

三、三节的关系与分布

节	内存加载？	内容	谁在用
.eh_frame	是（A 标志）	CIE + FDE 表，记录每个函数的 CFA 计算规则	libgcc unwinder、gdb、perf
.eh_frame_hdr	是	二进制搜索索引，加速"给定 PC → 找到对应 FDE"	_Unwind_Find_FDE 二分查找
.gcc_except_table	是	LSDA：try/catch 区域编码、catch 类型列表、action 表	__cxa_throw → 选 catch 块

.eh_frame 在大型二进制里可能非常可观——几百 KB 级别，比 .symtab 还大。因为它为每个函数都生成了一个 FDE。

四、.eh_frame —— CIE 与 FDE

4.1 CIE（Common Information Entry）

CIE 描述一个"代码区"的通用信息——包括：

• 指令指针（IP/RIP）的初始寄存器（通常是当前 PC）
• CFA 的计算规则（通过哪个寄存器+偏移来表达）
• Code Alignment Factor / Data Alignment Factor
• Return Address Register

可以把 CIE 理解为"这个编译单元的模板"，多个 FDE 共用一个 CIE。

4.2 FDE（Frame Description Entry）

每个 FDE 对应一个函数，包含：

• PC Begin / PC Range：函数起始地址和范围
• 指向其 CIE 的指针
• DWARF CFI 指令序列：描述在这个函数的每个指令位置下，如何根据当前寄存器恢复调用者的寄存器和 CFA
• LSDA 指针：如果有 try/catch，指向 .gcc_except_table 的对应区域

.eh_frame 逻辑结构
┌──────────────────────────────┐
│ CIE #1                       │
├──────────────────────────────┤
│ FDE for func_1               │ → PC=[0x4019a0, 0x401b00), LSDA=...
├──────────────────────────────┤
│ FDE for func_2               │ → PC=[0x401b00, 0x401c80), LSDA=0 (无异常)
├──────────────────────────────┤
│ FDE for func_3               │ → ...
└──────────────────────────────┘

每个 FDE 的大小通常几十～几百字节。对于有大量 try/catch 的函数，FDE 内的 CFI 指令会更复杂。对简单函数（无分支、无异常），FDE 可能只有几条指令。

五、.eh_frame_hdr —— 加速查找索引

问题：catch 发生时，只知当前 RIP，要在 .eh_frame 的成百上千个 FDE 中找到覆盖这个 RIP 的 FDE。线性扫描太慢。

.eh_frame_hdr 是排序后的二分查找索引，结构如下：

.eh_frame_hdr 布局
┌────────────────────────┐
│ version (1 byte)       │
├────────────────────────┤
│ eh_frame_ptr_enc       │ 编码方式
├────────────────────────┤
│ fde_count_enc          │
├────────────────────────┤
│ table_enc              │
├────────────────────────┤
│ eh_frame 节指针        │
├────────────────────────┤
│ FDE 数量 (N)           │
├────────────────────────┤
│ 二分查找表 (N+1 项)    │ → 每项是 {PC, FDE 偏移} 对
├────────────────────────┤
│ (padding)              │
└────────────────────────┘

_Unwind_Find_FDE(target_pc) 在这个表上做二分查找，O(log N) 找到对应的 FDE。

六、.gcc_except_table —— 语言相关数据区（LSDA）

.gcc_except_table 是 GCC 专用的"哪个地址范围属于哪个 catch"明细表。它被 .eh_frame 的 FDE 通过 LSDA 指针引用。

$ readelf -S ./cpu_demo | grep except
  [18] .gcc_except_table  PROGBITS  0000000000406a08  00006a08
         00000484        A  0   0     4

里面有三种表：

子表	内容
LPStart	Landing Pad（catch 入口）表：每个 catch 块的第一条指令地址
TTBase	Type Table（类型表）：RTTI 指针数组，描述 catch 的类型（const std::exception& 等）
Call Site Table	调用点表：{try 起始 PC, try 结束 PC, landing pad 索引, action 记录索引}

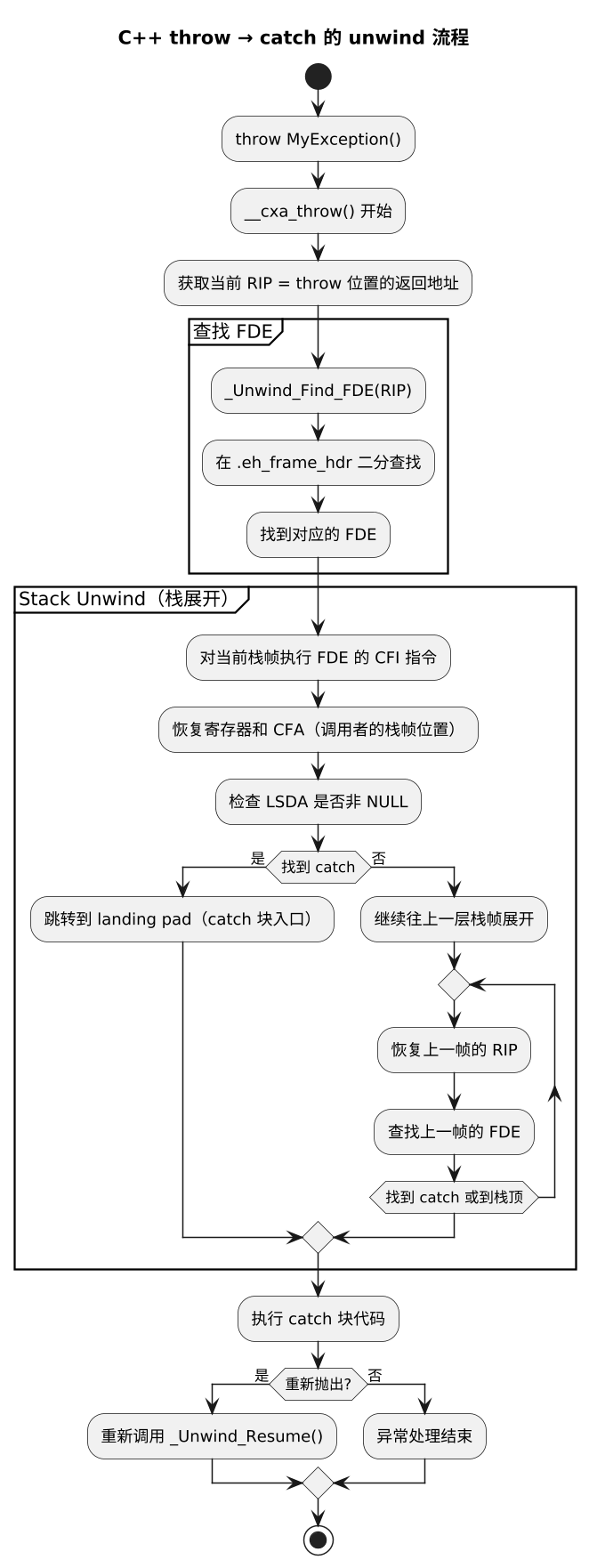

七、异常抛出全流程

关键点：

1. 零成本：不抛异常时，try 块里没有任何额外的运行时开销。开销全在 throw 时——查表 + 逐帧展开。
2. 展开过程：从 throw 位置开始，逐帧检查 FDE → 如果 LSDA 非空，用 .gcc_except_table 匹配 catch 类型 → 匹配上了就跳到 landing pad；没匹配上就继续往上一层展开。
3. 无 catch：展开到栈顶都没匹配 → 调 std::terminate()。

八、.eh_frame 的延申用途

.eh_frame 设计初衷是异常处理，但栈回溯（stack unwinding）是通用需求：

场景	如何使用 .eh_frame
gdb bt（无 rbp）	遍历 RIP 链，每个用 .eh_frame 反算 CFA 和调用者
perf record --call-graph dwarf	采样 RIP 后，用 .eh_frame 生成完整调用链
backtrace()（glibc）	_Unwind_Backtrace 内部遍历 .eh_frame
dl_iterate_phdr	查找 .so 的 .eh_frame 地址
addr2line	不需要 .eh_frame，它用 .debug_line（DWARF）

注意：.eh_frame 能被 C 和汇编使用——即使非 C++ 代码，只要用了 asm(".cfi_startproc") 之类的 CFI 指令，汇编器就会生成 .eh_frame。所以 .eh_frame 不是 C++ 专享。

九、实操速查

# 看 .eh_frame 大小
readelf -S ./app | grep eh_frame
# 输出示例：[16] .eh_frame   A   0x1000  → Size 看具体

# 用 eu-unstrip（elfutils）看 .eh_frame 更友好
eu-readelf --debug-dump=frames ./app | less

# 用 readelf 的 unwind 选项
readelf -u ./app | head -50

# 看 .gcc_except_table 大小
readelf -S ./app | grep gcc_except

# 编译时不生成异常处理表（减小体积，但 throw 不了）
g++ -fno-exceptions -fno-unwind-tables main.cpp

十、与相关文档的关系

文档	覆盖内容	本文的关系
elf-format.md §四/§五	.eh_frame 的简要描述	本文是 .eh_frame 的专题深入
symbol-table.md §五	perf/gdb 如何使用符号表	本文解释 perf/gdb 如何用 .eh_frame 做栈回溯
c++-abi.md	C++ 零成本异常处理模型	本文从 ELF 节角度解释 unwind 表的内部结构
compile-link-load.md	动态链接加载 .so	.so 的 .eh_frame 注册到全局 unwind 表

一句话总结：.eh_frame 是每个函数的"反推调用栈"说明书（通过 CIE/FDE 的 CFI 指令从寄存器状态恢复调用者的 CFA 和返回地址），.eh_frame_hdr 是二分查找索引，.gcc_except_table 是"哪个 try 块对应的 catch 在哪"。三者组合实现了零成本异常处理——不抛异常时零开销，抛出时通过查表逐帧展开。这套 unwind 基础设施同时被 gdb 栈回溯、perf DWARF 调用链、glibc backtrace() 共享。
