符号表（Symbol Table）—— 格式、结构与调试用法

符号表（Symbol Table）记录每个函数和全局变量的名字→地址映射。gdb 的 bt 显示函数名、perf 火焰图显示调用链、nm 列出符号、链接器 ld 解析 undefined symbol——它们底层读的都是同一张符号表。本文把符号表的内部结构、两张表的区别、与调试信息（DWARF, Debugging With Arbitrary Record Formats）的关系一起讲透。

更新时间：2026-08-06

一、术语前置

缩写	英文原文	含义
ELF	Executable and Linkable Format	可执行可链接格式，Linux 下二进制文件的统一格式
DWARF	Debugging With Arbitrary Record Formats	标准调试信息格式，`-g` 编译产物，记录变量/行号/类型等
`.symtab`	Symbol Table	完整符号表，含所有函数/变量，`strip` 后消失
`.strtab`	String Table	符号名字符串表，`.symtab` 中每个符号的 `st_name` 是 `.strtab` 的索引
`.dynsym`	Dynamic Symbol Table	动态符号表，只含动态链接所需的符号，`strip` 删不掉
`.dynstr`	Dynamic String Table	动态符号名字符串表
STB	Symbol Binding	符号绑定属性（LOCAL / GLOBAL / WEAK）
STT	Symbol Type	符号类型（FUNC / OBJECT / SECTION / FILE / NOTYPE）
STV	Symbol Visibility	符号可见性（DEFAULT / HIDDEN / PROTECTED / INTERNAL）

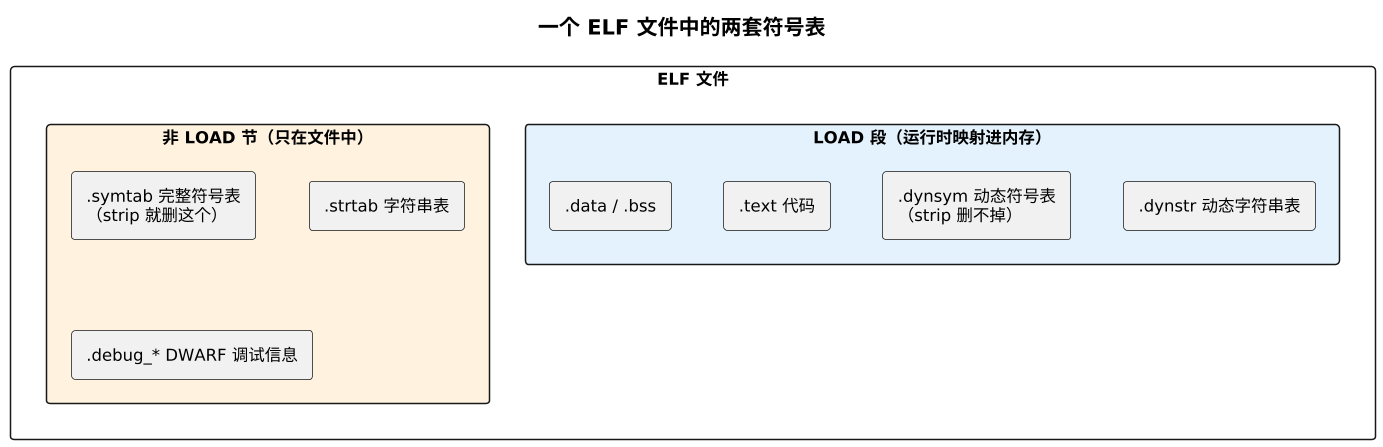

二、符号表是什么——在 ELF 中的位置

回顾 elf-format.md 的 Section/Segment 双视角：

.symtab（Symbol Table，完整符号表） 和 .strtab（String Table，符号名字符串表） 是 ELF 的两个 Section，它们的 Address=0x0、不带 A（alloc，分配）标志，不属于任何 LOAD 段，运行时内核不加载进内存——只在文件里躺着，供 ld（链接器）、gdb（GNU 调试器）、nm、perf 等工具读取。
.dynsym（Dynamic Symbol Table，动态符号表） 和 .dynstr（Dynamic String Table，动态符号名字符串表） 是另一对符号表，专为动态链接服务——它们带 A 标志，会被加载进内存，所以 strip 删不掉。

正文论述：同一份 ELF 文件里并存两套符号表，服务于不同阶段：

	`.symtab` + `.strtab`	`.dynsym` + `.dynstr`
中文名	完整符号表	动态符号表
用途	链接期符号解析 + 调试期符号查找	运行时动态链接
谁在用	`ld`（链接器）、`gdb`、`perf`、`nm`、`readelf -s`	`ld.so`（动态链接器）、`nm -D`
是否加载进内存	否（`Address=0x0`）	是（带 `A` 标志）
内容	所有符号（含 `static` 函数、`FILE` 符号）	仅导出/导入的动态符号
`strip` 后	被删除	保留

一句话总结：.symtab 是完整的"户口本"（所有符号都在），.dynsym 是精简的"对外通讯录"（只管动态链接需要的进出符号）。

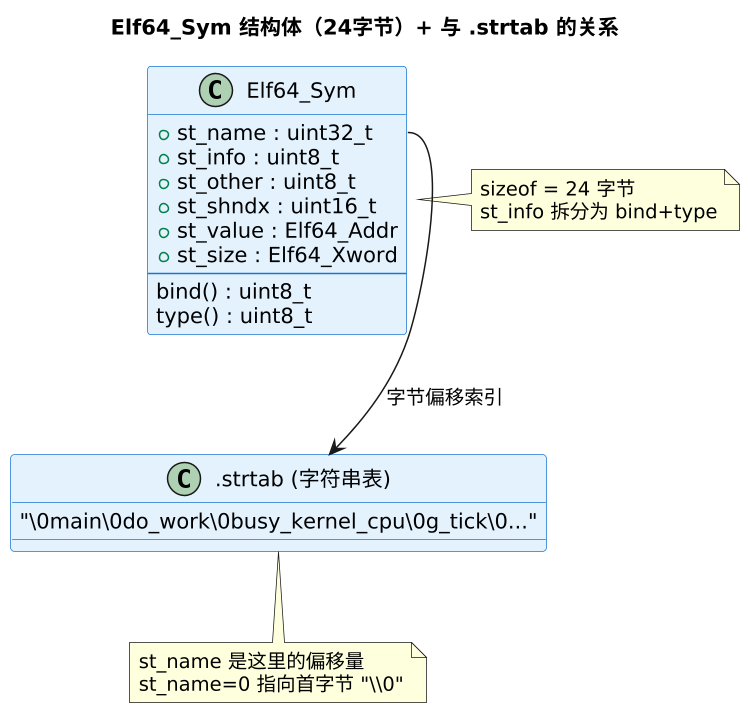

三、符号表条目的内部结构（`Elf64_Sym`）

符号表中的每一条记录是一个定长结构体。x86-64 上 sizeof(Elf64_Sym) = 24 字节，readelf -S 的 EntSize 就是 24。用 readelf -s 看到的一行行输出，就是从这些结构体解码出来的。

3.1 Elf64_Sym 结构体定义

cpp

// 来自 <elf.h>，glibc 提供的标准定义
typedef struct {
    uint32_t    st_name;    // 符号名在 .strtab 中的字节偏移
    unsigned char st_info;  // 高 4 位=绑定(bind)，低 4 位=类型(type)
    unsigned char st_other; // 可见性(visibility)
    uint16_t    st_shndx;   // 所在 Section 的索引(指向 Section Header Table)
    Elf64_Addr  st_value;   // 地址或偏移
    Elf64_Xword st_size;    // 符号大小(函数=代码长度, 变量=sizeof)
} Elf64_Sym;                // sizeof = 24 字节

// 字节布局（Little-Endian）：
// +0  +1  +2  +3  +4     +5       +6  +7  +8..+15   +16..+23
// [ st_name ]  [st_info] [st_other] [ st_shndx ] [ st_value ] [ st_size ]
//  4 bytes      1 byte    1 byte     2 bytes      8 bytes      8 bytes

字段	大小	含义	示例
`st_name`	4 字节	符号名在 `.strtab` 中的字节偏移（不是字符串本身）	`0x1a3` → 去 `.strtab` 偏移 0x1a3 处读到 `"do_work"`
`st_info`	1 字节	高 4 位 = 绑定（bind），低 4 位 = 类型（type）	`0x12` = `STB_GLOBAL \| STT_FUNC`
`st_other`	1 字节	可见性（visibility），控制动态链接时的符号导出	`0x00` = `STV_DEFAULT`
`st_shndx`	2 字节	符号所在的 Section 索引（指向 Section Header Table 的第几项）	`0x0e` = 属于 `.text` 段
`st_value`	8 字节	地址或偏移——可执行文件中是虚拟地址；`.o` 文件中是段内偏移；未定义符号时为 0	`0x400e10`
`st_size`	8 字节	符号的字节大小——函数是代码长度，变量是 `sizeof`	`0x000000a4` = 164 字节

0 号条目：.symtab 的第一条（index 0）始终是全零的保留条目，st_name=0 指向 .strtab 的首字节 \0，st_shndx=SHN_UNDEF。nm 和 readelf -s 都不显示它。

3.2 st_info 解码：绑定 + 类型

st_info 用一个字节编码两层信息，这是理解符号表最关键的部分。

高 4 位——符号绑定（STB，Symbol Binding），决定符号的链接作用域：

宏	值	含义	nm 显示
`STB_LOCAL`	0	局部符号：仅本目标文件可见，链接时不同文件的同名 LOCAL 符号互不冲突	小写字母（`t`、`d`）
`STB_GLOBAL`	1	全局符号：对外导出，整个程序唯一，链接时不同文件出现同名 GLOBAL 定义 → 重定义错误	大写字母（`T`、`D`）
`STB_WEAK`	2	弱符号：类似全局，但允许被同名强符号覆盖——库提供默认实现，用户可写同名函数覆写	`W`/`w`/`V`

C 语言的默认规则：函数和全局变量默认是 STB_GLOBAL；static 修饰后变成 STB_LOCAL。

低 4 位——符号类型（STT，Symbol Type），说明符号是什么：

宏	值	含义	示例
`STT_NOTYPE`	0	未指定类型	动态符号表中常有
`STT_OBJECT`	1	数据对象（变量）	`int g_tick;`
`STT_FUNC`	2	函数	`void do_work()`
`STT_SECTION`	3	关联到某个 Section	`.text` 节符号
`STT_FILE`	4	源文件名	`main.c`，`nm` 输出中的文件标记
`STT_COMMON`	5	未初始化的公共块（历史遗留）

解码公式：st_info = (bind << 4) | type。例如 0x12 → (1 << 4) | 2 = GLOBAL + FUNC。

cpp

// <elf.h> 提供的解码宏（glibc 标准定义）
#define ELF64_ST_BIND(info)   ((info) >> 4)        // 高 4 位 → STB_*
#define ELF64_ST_TYPE(info)   ((info) & 0x0f)      // 低 4 位 → STT_*
#define ELF64_ST_INFO(bind, type) (((bind) << 4) + ((type) & 0xf))  // 合成

// 使用示例
uint8_t info = sym->st_info;
if (ELF64_ST_BIND(info) == STB_GLOBAL && ELF64_ST_TYPE(info) == STT_FUNC) {
    // 这是一个全局函数
}

3.3 st_other：可见性

宏	值	含义	影响
`STV_DEFAULT`	0	默认可见性	符号正常导出，外部可见
`STV_HIDDEN`	2	隐藏	动态链接时符号不出现在 `.dynsym` 中，仅本 `.so` 内部可见
`STV_PROTECTED`	3	保护	外部可见，但外部不能覆写（preemption 禁止），访问走内部 GOT
`STV_INTERNAL`	1	内部（类同 HIDDEN）	特定工具链使用

STV_HIDDEN 是 -fvisibility=hidden 编译选项背后的机制——把未显式标记导出的符号设为 HIDDEN，缩小 .dynsym、加快动态链接、减少符号冲突。

3.4 st_shndx：符号所在的 Section 索引

从 readelf -S 输出的 Section Header Table 的第几号（从 0 开始）就是该符号所在的 Section。

特殊值：

值	宏	含义
`0`	`SHN_UNDEF`	未定义——该符号引用外部定义（`nm` 显示 `U`）
`0xfff1`	`SHN_ABS`	绝对地址——不受重定位影响（`nm` 显示 `A`）
`0xfff2`	`SHN_COMMON`	COMMON 块（未初始化全局变量）

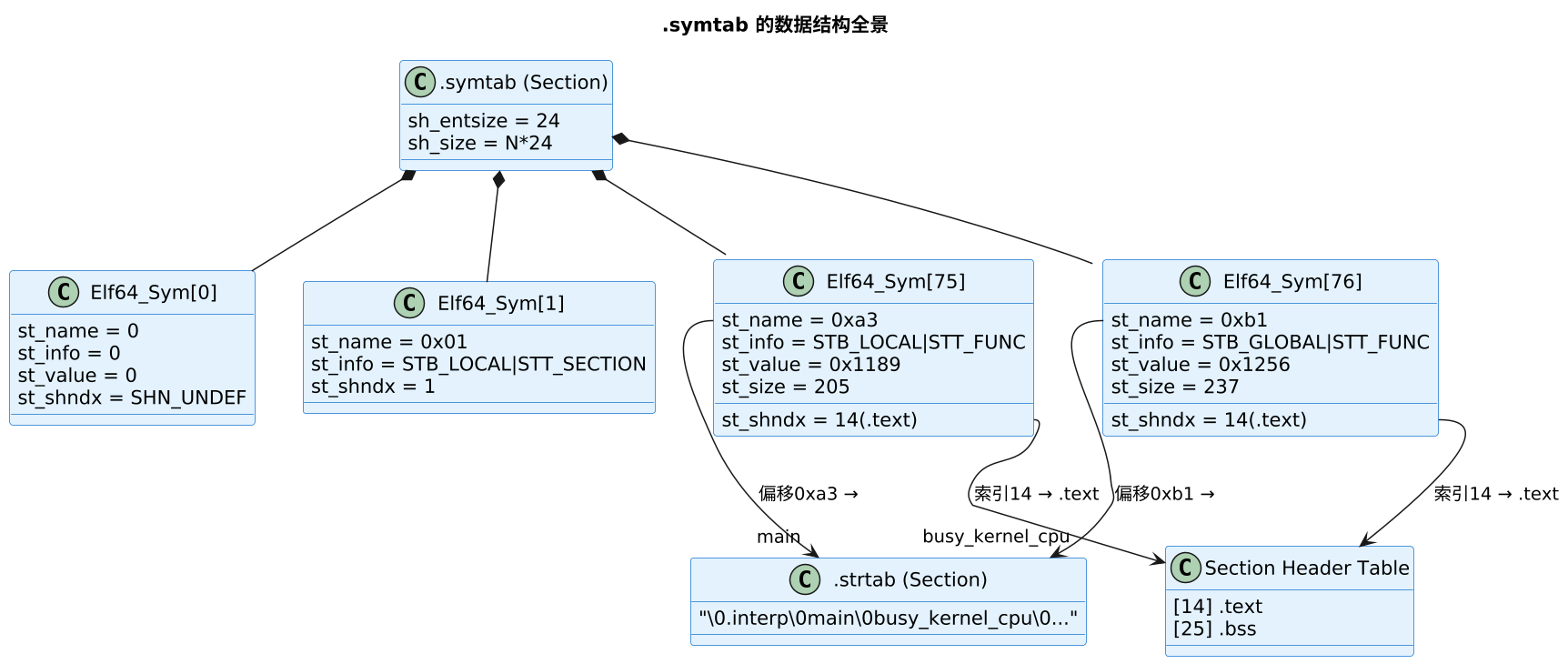

3.5 数据结构全景类图

上图揭示了符号表的核心设计：.symtab 是一个 Elf64_Sym 的定长数组，每个条目通过 st_name（整型偏移）去 .strtab 取字符串，通过 st_shndx（整型索引）去 Section Header Table 找所属节。

3.6 手动遍历符号表（代码示例）

理解 Elf64_Sym 结构体后，遍历符号表的代码非常直观——本质就是读定长数组 + 解码 st_info + 用 st_name 偏移查 .strtab：

cpp

#include <elf.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <sys/stat.h>
#include <cstdio>
#include <cstring>

// ── 遍历 .symtab 并打印所有函数 ────────────────────────
void dump_symtab_functions(const char* path) {
    int fd = open(path, O_RDONLY);
    struct stat st;
    fstat(fd, &st);

    // 1. mmap 整个 ELF 文件
    uint8_t* base = (uint8_t*)mmap(NULL, st.st_size, PROT_READ,
                                    MAP_PRIVATE, fd, 0);
    Elf64_Ehdr* ehdr = (Elf64_Ehdr*)base;

    // 2. 定位 Section Header Table
    Elf64_Shdr* shdrs = (Elf64_Shdr*)(base + ehdr->e_shoff);

    // 3. 遍历所有 Section，找到 .symtab 和 .strtab
    Elf64_Sym* symtab = nullptr;
    size_t     nsyms  = 0;
    const char* strtab = nullptr;

    for (int i = 0; i < ehdr->e_shnum; i++) {
        const char* sname = (const char*)(base
            + shdrs[ehdr->e_shstrndx].sh_offset) + shdrs[i].sh_name;

        if (shdrs[i].sh_type == SHT_SYMTAB) {
            symtab = (Elf64_Sym*)(base + shdrs[i].sh_offset);
            nsyms  = shdrs[i].sh_size / sizeof(Elf64_Sym);
        }
        if (strcmp(sname, ".strtab") == 0) {
            strtab = (const char*)(base + shdrs[i].sh_offset);
        }
    }

    // 4. 遍历符号表，过滤出函数并打印
    if (!symtab || !strtab) { printf("no .symtab\n"); return; }

    for (size_t i = 1; i < nsyms; i++) {         // 跳过 index 0（全零占位）
        uint8_t bind = ELF64_ST_BIND(symtab[i].st_info);
        uint8_t type = ELF64_ST_TYPE(symtab[i].st_info);

        if (type == STT_FUNC && symtab[i].st_size > 0) {
            const char* name = strtab + symtab[i].st_name;
            printf("[%3zu] 0x%016lx  %4lu bytes  %s  %s\n",
                   i,
                   symtab[i].st_value,
                   symtab[i].st_size,
                   bind == STB_LOCAL ? "LOCAL" : "GLOBAL",
                   name);
        }
    }

    munmap(base, st.st_size);
    close(fd);
}

// 输出示例：
// [ 75] 0x0000000000001189   205 bytes  LOCAL   main
// [ 76] 0x0000000000001256   237 bytes  GLOBAL  busy_kernel_cpu

这就是 nm 和 readelf -s 的底层逻辑：mmap ELF → 遍历 Section Header 找 .symtab/.strtab → 遍历 Elf64_Sym 数组 → 解码 st_info → 用 st_name 偏移读字符串。50 行代码即可实现一个最小符号表查看器。

四、从真实输出看符号表

4.1 readelf -s 输出

bash

$ readelf -s ./cpu_demo | head -20

Symbol table '.symtab' contains 442 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000238     0 SECTION LOCAL  DEFAULT    1 .interp
    ...
    75: 0000000000001189   205 FUNC    LOCAL  DEFAULT   14 main
    76: 0000000000001256   237 FUNC    GLOBAL DEFAULT   14 busy_kernel_cpu
    77: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS main.cpp
   102: 0000000000004050     4 OBJECT  GLOBAL DEFAULT   25 g_tick

逐列对照 Elf64_Sym 字段：

输出列	对应字段	`main` 的值	含义
`Num`	（`nm` 索引号）	75	`.symtab` 中第 75 个条目（0 号是全零占位符）
`Value`	`st_value`	`0x1189`	函数入口地址
`Size`	`st_size`	205	`main()` 有 205 字节指令
`Type`	`st_info` 低 4 位	`FUNC`（2）	这是一个函数
`Bind`	`st_info` 高 4 位	`LOCAL`（0）	局部符号（`static` 修饰或内部函数）
`Vis`	`st_other`	`DEFAULT`（0）	默认可见性
`Ndx`	`st_shndx`	14	在 Section Header Table 第 14 号，即 `.text` 段
`Name`	`st_name` → `.strtab`	`main`	符号名

4.2 各 Bind/Type 组合的典型例子（对照 nm 输出）

bash

$ nm -C ./cpu_demo | head -20
0000000000004050 B g_tick          ← B = GLOBAL + OBJECT，在 .bss（未初始化全局量）
0000000000001189 t main            ← t = LOCAL + FUNC（static 或内部函数）
0000000000001256 T busy_kernel_cpu ← T = GLOBAL + FUNC（导出函数）
                 U strcpy@GLIBC    ← U = UNDEF（需要外部提供）
0000000000004054 D initialized_var ← D = GLOBAL + OBJECT，在 .data（已初始化全局量）
0000000000002004 R _IO_stdin_used  ← R = GLOBAL + OBJECT，在 .rodata（只读数据）

五、调试工具链如何使用符号表

这一节回答核心问题：各种调试工具"读符号表的哪个部分""读来做什么""没符号会怎样"。

5.1 工具 → 符号表的使用全景

正文论述：上图把每个工具"读哪个节、拿到什么信息"画清：

工具	读的节	拿到的信息	没符号时的表现
`gdb bt`	`.symtab` → 函数名；`.debug_*` → 源码行/变量	完整的函数名 + 源码行号调用栈	只剩地址 `0x400e10`（问号栈）
`perf report`	`.symtab` → 函数名	火焰图的函数名、调用链	显示为十六进制地址 `[unknown]`
`nm`	`.symtab`（默认）/ `.dynsym`（`-D`）	符号名称、地址、类型	输出 "no symbols"
`addr2line -e app 0x1234`	`.debug_*` → 行号；`.symtab` → 函数名	`func_name / file.c:42`	输出 `??:0`
`ld.so`	`.dynsym` + `.dynstr`	运行时查找共享库函数	程序无法启动（`undefined symbol`）

5.2 gdb：从符号到回溯

gdb 加载一个二进制后，先读 .symtab 建立"地址→函数名"映射，再读 .debug_*（DWARF）建立"地址→源码行→变量名→变量位置"映射。bt（backtrace）命令的完整链路：

从栈帧中读出返回地址（RIP）
用 .symtab 把地址映射为函数名（main、do_work）
如有 DWARF，再用 .debug_line 把地址映射为源码文件名和行号（main.cpp:42）
如有 DWARF，再用 .debug_info 读出局部变量名和值（n=123）

strip 后：.symtab 和 .debug_* 都没了 → bt 只剩十六进制地址，栈回溯"失明"。

5.3 perf：从采样地址到火焰图

perf record 按频率（如 99Hz）采样 CPU 当前的指令指针（Instruction Pointer，IP）。采样完后 perf report / perf script 要把这些地址翻译成函数名：

读 ELF 的 .symtab，建一张"地址→符号名"哈希表
每个采样地址反查这张表，填上函数名
如果有 DWARF（--call-graph dwarf），还能拿到调用链形成火焰图

strip 后：火焰图上全是 [unknown] 和十六进制地址——采样数据本身是对的，但人读不懂。这也是为什么 profiling 场景下二进制绝不能 strip。

5.4 addr2line：地址反查源码行

addr2line 的工作流完全依赖 DWARF 的 .debug_line 节（地址→行号映射表）和 .debug_info（编译单元信息），.symtab 只用于 -f 参数（输出函数名）。没有 DWARF 就无法工作，即使符号表完好。

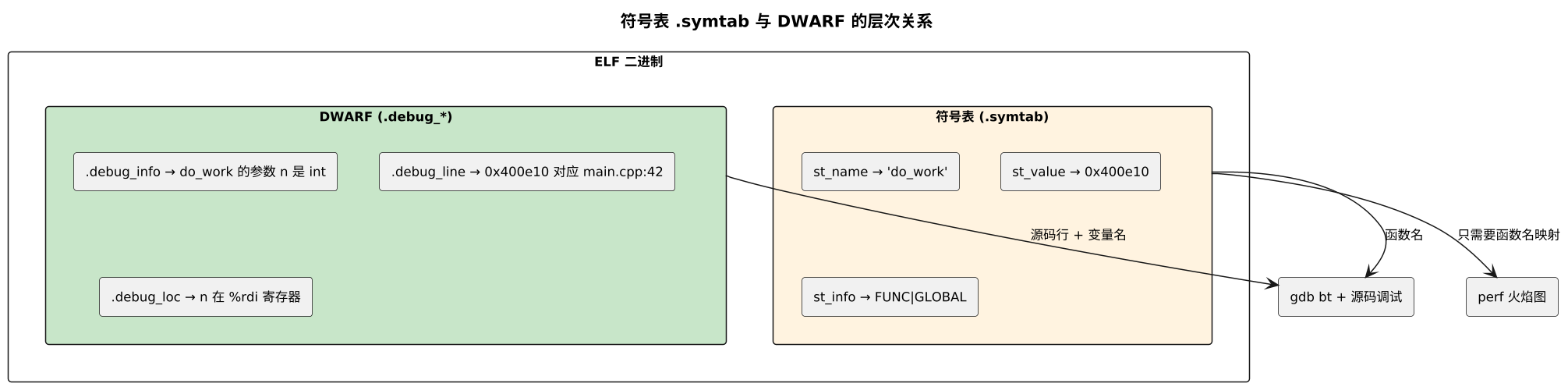

六、符号表与 DWARF 的关系

符号表和 DWARF 是两套不同层次的信息，经常被混淆：

维度	`.symtab` 符号表	`.debug_*` DWARF
记录什么	函数/变量名 → 地址	地址 → 源码行/变量位置/类型
数据量	相对小（几百 KB）	大（常是代码体积的数倍）
来源	汇编器自动生成	`-g` 编译选项产生
主要用户	链接器 `ld`、`nm`、`perf` 建函数名映射	`gdb` 源码调试、`addr2line`
能否回答"函数在哪"	能（函数入口地址）	能（逐行的精确地址）
能否回答"变量叫什么"	能（全局变量）	能（全局+局部变量+参数）
能否回答"变量是什么类型"	不能	能
能否回答"当前在源码第几行"	不能	能（`.debug_line`）
`strip` 后	被删除	被删除

一句话总结：符号表是"地图索引"（知道每个地方叫什么），DWARF 是"导航细节"（知道每条路在第几页、路上有什么）。火焰图只需索引，源码调试两者都需要。

七、strip 与符号分离——调试视角的全景

7.1 strip 到底删了什么

bash

strip ./app          # 删除：.symtab + .strtab + .debug_*
                     # 保留：.dynsym + .dynstr（动态链接所必需）

strip 后：

nm ./app → "no symbols"
nm -D ./app → 仍有动态符号（printf@GLIBC 这类）
gdb bt → 全是 ?? () + 地址
perf report → 全是 [unknown]
程序照常跑——因为内核加载靠的是 Segment（段），不依赖 Section（节）中的符号表

7.2 生产环境两全做法：符号分离

参见 symbol-separation.md 的完整四步流程，本文只概括符号视角：

bash

objcopy --only-keep-debug app app.debug   # 抽出 .symtab + .debug_* → app.debug
strip app                                  # 线上二进制删掉符号
objcopy --add-gnu-debuglink=app.debug app  # 写入 .gnu_debuglink 节，指向 app.debug

gdb 加载被 strip 的二进制时，读到 .gnu_debuglink 就自动找对应的 .debug 文件补全符号，实现"线上小体积 + 事后完整调试"。

八、实操速查

bash

# 看符号表条目数
readelf -S ./app | grep symtab           # EntSize=24 说明是 64 位

# 看所有符号（含 LOCAL）
readelf -s ./app | less

# 只看函数，地址排序
nm -C -n ./app | grep ' [tT] '

# 判断是否被 strip
nm ./app                    # "no symbols" = 被 strip
nm -D ./app | head          # 动态符号还在

# 验证 DWARF 是否存在
readelf -S ./app | grep debug

# 地址反查（需 -g 编译）
addr2line -e ./app -fC 0x1256

九、与相关文档的关系

文档	覆盖内容	本文的关系
elf-format.md	ELF 整体格式、Section/Segment 双视角	本文是符号表专题深入
nm.md	`nm` 命令的用法和输出解读	本文讲 `nm` 输出来自什么数据结构
readelf.md	`readelf -s` 等命令详解	本文是对 `-s` 输出的逐字段解码
compile-link-load.md	编译→链接→加载全链路	链接阶段符号解析的底层数据结构即本文
symbol-separation.md	生产环境符号分离实践	本文解释分离的"是什么"，那篇解释"怎么做"
misc.md	`strip`/`addr2line` 等命令	本文讲这些命令背后的符号层面原理

一句话总结：符号表本质是 Elf64_Sym 的定长数组 + .strtab 的字符串池，每个条目用 st_info 编码绑定和类型。它同时服务三个场景——链接期（ld 解析引用）、加载期（ld.so 用 .dynsym）、调试期（gdb/perf/addr2line 查名字）。DWARF 在其之上叠加源码行/变量/类型，形成完整的调试信息栈。

CPU 微架构总纲

内存序总纲

CPU 硬件架构总纲

缓存与内存

一致性协议对比

进程总纲

进程数据结构(task_struct)

VFS总纲

ELF 总纲

NUMA 总纲

网络总纲

内核调用链（socket → bind → listen → accept）

IO 模型与并发

传输控制

内核调优与硬件

I/O 总纲

PCIe 主题

低延时设计

容器技术

存储系统

perf 工具指南

高级性能工具

perf实战案例集

调试与调优

CPU 指标

内存指标

IO 指标

网络指标

调度指标

CPU性能演示(cpu_demo)

TLB抖动演示

动态探针演示(D11)

阶段1 写出Echo

Day 1: TCP Echo 从零

Day 2: 本地测试

阶段2 FD瓶颈

Day 4: FD 限制

Day 5: FD 与 ulimit

Day 6: 修复 FD 验证 10K

阶段3 TCP参数

阶段4 CPU/软中断

阶段5 NUMA深入

阶段6 百万连接

阶段7 短连接

阶段8 进阶复盘

符号表（Symbol Table）—— 格式、结构与调试用法 ​

一、术语前置 ​

二、符号表是什么——在 ELF 中的位置 ​

三、符号表条目的内部结构（Elf64_Sym） ​

3.1 Elf64_Sym 结构体定义 ​

3.2 st_info 解码：绑定 + 类型 ​

3.3 st_other：可见性 ​

3.4 st_shndx：符号所在的 Section 索引 ​

3.5 数据结构全景类图 ​

3.6 手动遍历符号表（代码示例） ​

四、从真实输出看符号表 ​

4.1 readelf -s 输出 ​

4.2 各 Bind/Type 组合的典型例子（对照 nm 输出） ​

五、调试工具链如何使用符号表 ​

5.1 工具 → 符号表的使用全景 ​

5.2 gdb：从符号到回溯 ​

5.3 perf：从采样地址到火焰图 ​

5.4 addr2line：地址反查源码行 ​

六、符号表与 DWARF 的关系 ​

七、strip 与符号分离——调试视角的全景 ​

7.1 strip 到底删了什么 ​

7.2 生产环境两全做法：符号分离 ​

八、实操速查 ​

九、与相关文档的关系 ​

符号表（Symbol Table）—— 格式、结构与调试用法

一、术语前置

二、符号表是什么——在 ELF 中的位置

三、符号表条目的内部结构（`Elf64_Sym`）

3.1 Elf64_Sym 结构体定义

3.2 st_info 解码：绑定 + 类型

3.3 st_other：可见性

3.4 st_shndx：符号所在的 Section 索引

3.5 数据结构全景类图

3.6 手动遍历符号表（代码示例）

四、从真实输出看符号表

4.1 readelf -s 输出

4.2 各 Bind/Type 组合的典型例子（对照 nm 输出）

五、调试工具链如何使用符号表

5.1 工具 → 符号表的使用全景

5.2 gdb：从符号到回溯

5.3 perf：从采样地址到火焰图

5.4 addr2line：地址反查源码行

六、符号表与 DWARF 的关系

七、strip 与符号分离——调试视角的全景

7.1 strip 到底删了什么

7.2 生产环境两全做法：符号分离

八、实操速查

九、与相关文档的关系
