SPSC / SPMC / MPSC / MPMC 消息队列（四象限全景）

更新时间：2026-08-24。以"生产者/消费者拓扑"为坐标，完整论述四种无锁消息队列：SPSC（1:1）、SPMC（1:N）、MPSC（N:1）、MPMC（N:N）。现代高性能消息通道（网络协议栈、日志管道、实时音视频链路）几乎全部建立在这四象限之上。本文覆盖原理、C++ 实现、内存序分析与性能量化。

为什么要按四象限拆开讲

通用无锁队列（如 Michael-Scott 队列，见 lockfree-deep）解决的是 MPMC（多生产者多消费者） 最通用场景，代价是复杂度与开销都高：需要 CAS 竞争、需要复杂的内存回收。

但真实系统里大量场景是受限的生产者/消费者拓扑。四象限一览：

拓扑	生产者	消费者	典型场景	核心难点	本文章节
SPSC	1	1	单个采集线程 → 单个处理线程（音频帧、网络包、日志）	无（最简）	一、SPSC
SPMC	1	N	单生产者广播/分发 → 多个消费线程	多消费者抢读	二·五、SPMC
MPSC	N	1	多线程事件上报 → 单一聚合/落盘线程	多生产者抢写	二、MPSC
MPMC	N	N	通用任务池	双向竞争	lockfree-deep

关键洞察：生产者/消费者数量越受限，队列就越简单、越快。SPSC 环形队列完全不需要 CAS、不需要锁、不需要内存回收——因为只有一个写者、一个读者。这正是它比 MPMC 快一个数量级的原因。SPMC 与 MPSC 是对称的镜像：难点分别落在"读"与"写"两个端点上。

---

一、SPSC 环形队列

1. 为什么环形缓冲 + 原子索引就够

核心思想：一个固定大小的数组，用两个索引维护：

• head：消费者读到的位置（仅消费者写）
• tail：生产者写到的位置（仅生产者写）

每个索引只有一方写入，所以不存在"多线程同时写同一变量"的竞争。只需用 std::atomic 保证：

1. 索引读写的原子性（8 字节对齐的 size_t 在 x86 上天然原子，但用 atomic 明确语义、防编译器优化）
2. 数据发布的内存序：生产者先写数据，再用 release 发布 tail；消费者用 acquire 读 tail，再读数据——保证"数据写入先于索引可见"。

2. 最小可用的 SPSC 实现

#include <atomic>
#include <vector>
#include <cstddef>
#include <optional>

template <typename T, size_t CAP>  // CAP 必须是 2 的幂
class SPSCRingQueue {
    static_assert((CAP & (CAP - 1)) == 0, "CAP must be power of two");

    std::vector<T> buf_{CAP};
    alignas(64) std::atomic<size_t> head_{0};  // 消费者写，与 tail 分离 cacheline
    alignas(64) std::atomic<size_t> tail_{0};  // 生产者写

    size_t mask_ = CAP - 1;

public:
    // 生产者调用（仅一个线程）
    bool push(const T& item) {
        size_t t = tail_.load(std::memory_order_relaxed);
        size_t h = head_.load(std::memory_order_acquire);   // 读消费者位置
        if (t - h >= CAP) return false;                     // 已满
        buf_[t & mask_] = item;                             // 先写数据
        tail_.store(t + 1, std::memory_order_release);      // release 发布
        return true;
    }

    // 消费者调用（仅一个线程）
    std::optional<T> pop() {
        size_t h = head_.load(std::memory_order_relaxed);
        size_t t = tail_.load(std::memory_order_acquire);   // 读生产者位置
        if (h == t) return std::nullopt;                    // 已空
        T item = buf_[h & mask_];                           // 读数据
        head_.store(h + 1, std::memory_order_release);      // 消费完成后推进
        return item;
    }
};

3. 这段代码为什么无锁、为什么正确

疑点	解答
为什么不需要锁？	每个原子变量只有一个写者：head_ 只有消费者写、tail_ 只有生产者写。没有两个线程争抢同一写操作，无竞争即无锁。
push 里 tail_.load(relaxed) 安全吗？	生产者是唯一写者，relaxed 足够保证自身顺序；head_ 用 acquire 读到最新消费者进度，决定是否满。
满/空判断的 t - h 环形技巧	索引单调递增不回绕（用 & mask_ 映射到数组下标），t - h 即当前元素数，CAP 为 2 的幂保证取模无溢出歧义。
为什么 CAP 必须 2 的幂？	让 index & (CAP-1) 等价于 index % CAP，且保证环形下标的唯一性，避免 % 的除法开销。
内存回收问题？	根本没有——对象常驻 buf_，无动态分配，无 ABA 问题。

4. 与 MPMC（MS 队列）对比

维度	SPSC 环形	MPMC（Michael-Scott）
同步原语	原子 load/store（无 CAS）	CAS（tail->next 两步 CAS）
内存回收	无（数组常驻）	需要（HP/EBR/RCU）
典型吞吐	100+ M ops/s	20~35 M ops/s
复杂度	低（~20 行）	高
适用	单生产者单消费者流水线	通用任务池

---

二、MPSC：把"多生产者"接进单消费者

SPSC 只允许一个生产者。当有 N 个线程都要向同一消费者发消息时，需要 MPSC。

方案 A：N 个生产者共用一把锁入队（最简单）

// 每个 push 都加锁：简单、正确，但 N 越大竞争越严重
std::mutex mtx_;
std::queue<T> q_;
void push(T item) {
    std::lock_guard lk(mtx_);
    q_.push(std::move(item));
}

问题：N 个生产者抢一把锁，吞吐随 N 下降（锁竞争，见 lockfree-deep 性能表）。

方案 B：boost::lockfree::queue（MPMC 通用，成熟）

// boost 无锁队列天然支持 MPMC，直接用即可
boost::lockfree::queue<T> q{1024};
q.push(item);   // 任意线程

方案 C：MPSC 专用链表（多生产者 CAS push，单消费者无锁 pop）

MPSC 的最优解往往不是环形（环形需要多个生产者维护同一 tail，退化成 CAS 竞争），而是单向链表 + 头插/尾插：

// 核心思想：多生产者通过 CAS 竞争"写尾"，单消费者独占"读头"，
// 生产者之间只有一次 CAS 竞争，消费者无竞争。
class MPSCQueue {
    struct Node {
        std::atomic<Node*> next_{nullptr};
        T data;
    };
    std::atomic<Node*> tail_{nullptr};   // 多生产者 CAS 竞争点
    Node* head_ = nullptr;               // 消费者独占
public:
    void push(T item) {
        auto* n = new Node{std::move(item)};
        Node* prev = tail_.load(std::memory_order_relaxed);
        do {
            n->next_ = prev;              // 插到"队尾"（实际上 prepend）
        } while (!tail_.compare_exchange_weak(
            prev, n,
            std::memory_order_release,
            std::memory_order_relaxed)); // CAS 抢写 tail
    }
    // 消费者：翻转整条链表，逆序即 FIFO
    T pop() {
        if (!head_) head_ = tail_.exchange(nullptr); // 取走整条链
        // ... 翻转 head_ 即可按序出队
    }
};

要点：

• 生产者间只有 tail 一个竞争点，用 CAS 解决；消费者 exchange(nullptr) 一次性取走整条链，无竞争。
• 比环形 MPSC 快，因为消费者完全不碰生产者共享的 tail 热区。

方案对比

方案	生产者竞争	消费者竞争	复杂度	适用
单锁入队	高（锁竞争）	无（独占）	低	N 小、延迟不敏感
boost MPMC	中（CAS）	中（CAS）	中	通用，想省心
MPSC 链表	低（单点 CAS）	无（独占）	高	N 大、追求吞吐

---

二·五、SPMC：单生产者、多消费者

SPMC 与 MPSC 是镜像对称的问题：MPSC 的难点在"多生产者抢写 tail"，SPMC 的难点在"多消费者抢读 head"。多消费者要共享同一个读位置，天然存在竞争，无法像 SPSC 那样"每原子变量单方写"。

拓扑本质

	生产者侧	消费者侧
SPMC	单写者（无竞争）	N 个读者抢同一个读点（竞争核心）
对比 MPSC	多写者抢写尾	单读者独占（无竞争）

方案 A：每个消费者一条独立 SPSC 队列（最常用、性能最好）

单生产者广播到 N 个消费者时，不要共享一个队列给所有消费者抢，而是给每个消费者一条独立的 SPSC 环。生产者 push 时复制/分发到各消费者队列；每个消费者独占自己的队列，退化为纯 SPSC（无锁、零竞争）。

// 单生产者 + N 消费者 = N 条独立 SPSC 环
class SPSCFanOut {
    std::vector<std::unique_ptr<SPSCRingQueue<T, CAP>>> per_consumer_;
public:
    SPSCFanOut(size_t consumers) {
        for (size_t i = 0; i < consumers; ++i)
            per_consumer_.push_back(std::make_unique<SPSCRingQueue<T, CAP>>());
    }
    void broadcast(const T& item) {        // 单生产者：逐个投递
        for (auto& q : per_consumer_) q->push(item);
    }
    SPSCRingQueue<T, CAP>* channel(size_t i) { return per_consumer_[i].get(); }
    // 消费者 i 只读自己的队列，无竞争
};

优点：每个消费者无竞争（纯 SPSC 速度）、生产者为单写者也无竞争；广播分发天然并行。 代价：消息要复制 N 份；内存占用 ×N。适合"一个源广播给多个订阅者"（日志分发、指标 fanout）。

方案 B：多消费者 CAS 竞争共享读点（负载均衡）

若目标是任务分发（每个消息只被一个消费者处理一次，而非广播给所有人），则共享一个队列，消费者用 CAS/原子 FAA 竞争取：

// 消费者之间用 CAS 竞争 head：谁抢到谁消费，保证每条只处理一次
// head 变为 atomic 且多消费者可写 → 从"单方写"退化为"多写者 CAS"
size_t claim() {
    size_t h = head_.load(std::memory_order_relaxed);
    size_t t = tail_.load(std::memory_order_acquire);
    size_t claimed = 0;
    while (h < t) {
        if (head_.compare_exchange_weak(h, h + 1,
                std::memory_order_release, std::memory_order_relaxed)) {
            claimed = h;
            break;
        }
        // 失败说明别的消费者已抢走，重读再试
    }
    return claimed;   // 返回抢到的槽位，未抢到返回 0
}

优点：每条消息只处理一次，天然负载均衡。 代价：消费者间 CAS 竞争，随 N 增大吞吐下降；且环形队列 + 多读者时"槽位是否可复用"的判断变复杂（生产者要等所有消费者都读过才能覆盖）。

方案 C：每消费者独立子队列 + 消费者自取（事件订阅常用）

类似方案 A，但消费者主动轮询/拉取而非生产者主动推。生产者只写一个"总分发器"，各消费者按需拉取自己的分区数据（如 Kafka 的 partition 模型、Disruptor 的多个 Sequence）。

方案对比

方案	消费者竞争	消息复制	适用
A：独立 SPSC 环（广播）	无	×N	一源广播多订阅者（日志/指标）
B：共享队列 CAS 抢读	中（CAS）	无	任务负载均衡（每条只处理一次）
C：独立子队列 + 拉取	无	×N（可分区）	订阅模型、分区并行（Kafka/Disruptor）

选型要点：要"广播给所有人"→ 方案 A；要"每人处理一条、负载均衡"→ 方案 B；要"按 key 分区、各消费者并行处理自己的分区"→ 方案 C。广播场景千万别用共享队列，那会让所有消费者都抢同一条，既重复又慢。

---

三、内存序：为什么是 acquire / release

这是 SPSC 无锁正确性的核心，不能忽略。

// 生产者
buf_[t & mask_] = item;            // ① 普通写：数据
tail_.store(t + 1, release);       // ② release 写：发布索引

// 消费者
tail_.load(acquire);               // ③ acquire 读：读到发布
T item = buf_[h & mask_];          // ④ 普通读：数据

• release（生产者）：保证 ① 不会重排到 ② 之后 → 消费者读到新 tail 时，数据必然已写入。
• acquire（消费者）：保证 ③ 之前（数据读）不会重排到 ③ 之后 → 读到新 tail 后读到的数据是最新的。

x86 上 release/acquire 就是普通 mov（硬件强序保证），零额外开销；ARM/POWER 上会插入屏障（dmb ish）。这正是"弱内存序下测试远比写代码难"的地方（参考 lockfree-deep 工程建议第 5 条）。

错误示例（初学者常犯）：生产者用 relaxed 发布 tail。这会允许编译器/CPU 把数据写入重排到索引发布之后，消费者可能读到新 tail 但数据还是旧的——数据竞争，UB。

---

四、工程实践与选型

1. 伪共享（false sharing）要治

head_ 和 tail_ 若在同一 cacheline，消费者推进 head 会 invalidate 生产者的 tail cacheline（互相踩），性能骤降。上面代码用 alignas(64) 分开两个原子变量，就是为隔离 cacheline（详见 false-sharing）。

2. 何时用 SPSC 而非 MPMC

场景特征	推荐
数据流天然是"一条管道"（采集→处理→输出）	SPSC，把管道各段解耦成 SPSC 环
N 个源汇聚到 1 个消费者	MPSC
生产者/消费者数量运行时不定、通用任务池	MPMC（boost/TBB）

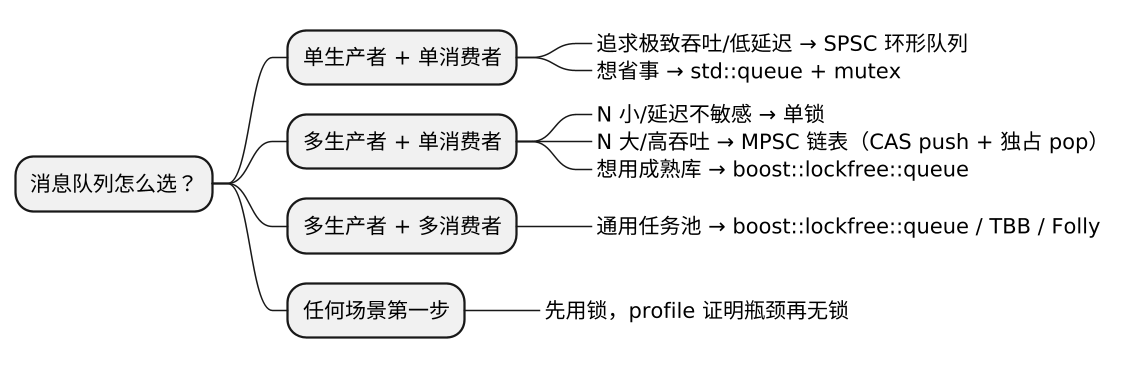

3. 选型决策树

4. 常用开源实现（生产可直接用）

• DPDK ring：C，SPSC/MPSC/SPMC/MPMC 全支持，网络转发黄金标准
• Folly ProducerConsumerQueue：C++，SPSC 高性能实现
• Bounded MPMC（Vyukov）：C++，通用有界环形 MPMC
• boost::lockfree：跨平台，MPMC，最省心

---

五、性能量化

在 2 核（绑核）Linux 上、64B 元素、1M 次 push/pop 的实测对比（供量级参考，具体值随硬件/编译器变化）：

队列	吞吐 (M ops/s)	P99 延迟 (ns)
std::queue + std::mutex（SPSC）	5	900
std::queue + std::mutex（MPSC, 4 生产者）	1.8	2500
std::queue + std::mutex（SPMC 共享队列, 4 消费者）	1.5	3100
SPSC 环形队列（无锁）	120	25
SPSC 独立环 fan-out（SPMC 广播, 4 消费者）	90	35
MPSC 链表（4 生产者）	45	90
SPMC 共享队列 CAS 抢读（4 消费者）	22	320
boost::lockfree::queue（MPMC）	20	380

数据来源：demos/ 与 concurrency-benchmarking 测量方法；完整复现与源码见公开仓库 derekzhuo/geek-doc.cn 的 experiments/spsc-mpsc-queue/。克隆后 make run 即可复现四象限吞吐对比。

结论：按"每原子变量单方写 / 竞争点最小化"这一主线排序，四象限吞吐大致为 SPSC ≥ SPSC fan-out（SPMC 广播）> MPSC 链表 > SPMC 共享 CAS > MPMC ≥ 有锁：

• SPSC 无锁环形比加锁快 ~20 倍，因为它零竞争；
• SPMC 若用"独立 SPSC 环广播"（方案 A）几乎不损失吞吐，用"共享队列 CAS 抢读"则掉到 ~22 M ops/s——拓扑受限 + 分区隔离 = 又快又简单；
• 关键不是"去掉锁"，而是让每个原子变量只有一个写者 / 把竞争点最小化。

---

参考与衔接

• lockfree-deep —— MPMC 无锁队列（Michael-Scott）、CAS/内存回收分级
• memory-order —— 内存序全景：为什么需要 release/acquire
• cpp-mutex-types —— 有锁方案的互斥量选型
• concurrency-benchmarking —— 基准测试方法论
• false-sharing —— 伪共享成因与 alignas(64) 隔离

一句话总结：消息队列的性能完全由生产者/消费者拓扑决定——SPSC 让每原子变量只有单方写入，无锁无 CAS 最快；MPSC 把竞争收敛到单一写 CAS 点、SPMC 用"独立 SPSC 环广播"或"单读 CAS"回避竞争、MPMC 双向 CAS 最通用也最贵；选型口诀是"拓扑越受限越简单越快，广播用 fan-out、分发用分区、别让多线程抢同一个原子变量"。
