高并发 TCP Echo 系统架构设计

⚠️ 本文档是 v1.0 目标蓝图，描述的是最终形态**（含 L2/L3 与完整 NUMA 部署），并非当前已实现的代码。当前进度：阶段 1/2 已完成，代码以 L1 裸 echo（多进程/multi-thread + epoll）为主，L2/L3 尚未编码。建议读到此处时带着"终点长什么样"的视角，具体实现细节以各阶段文档为准；阶段 8 完成后可回到本文对照复盘。

一、设计起点：从零开始构建的学习型系统

1.1 问题定义

本项目的核心命题是：在一台 8 核 32GB 的云虚拟机上，稳定承载 100 万 TCP（Transmission Control Protocol，传输控制协议）并发长连接，并系统性掌握从应用层到内核层的全链路性能调优方法。

这不是一个"能用就行"的业务项目，而是一个刻意设计的性能教学系统——它的价值不在于功能丰富，而在于它能让你隔离变量、逐层逼近瓶颈、用数据验证直觉。

1.2 核心设计约束

设计一套高性能 TCP 服务系统面临的核心矛盾是：真实业务逻辑会引入噪音，混淆你对底层性能现象的判断。

举一个具体的例子：如果你在 echo 服务中加入了 JSON 解析、磁盘读写或加密解密，当延迟从 100μs 上升到 300μs 时，你无法知道原因到底是：

• 内核 TCP 协议栈的某个参数配置不当？
• NUMA（Non-Uniform Memory Access，非一致性内存访问）跨节点内存访问？
• JSON 解析器的一次内存重分配？
• 磁盘 I/O（Input/Output，输入/输出）的页缓存抖动？

正是为了解决这一根本矛盾，我们引入了"三层递进"的代码架构设计。

1.3 三层递进架构的设计哲学

我们将整个系统设计为三个相互独立但配置兼容的服务层级：

层级	名称	核心逻辑	引入的变量
L1	裸 echo 服务	接收字节 → 原样返回	无（只有系统调用和协议栈）
L2	带计算的 echo 服务	接收字节 → 可调 CPU 运算 → 返回	CPU 计算开销
L3	流式分包服务	接收字节流 → 帧协议拆包 → hash 返回	粘包/拆包/缓冲区管理

三层之间是正交独立的，你可以单独运行 L1 做连接数实验，也可以单独运行 L3 学习粘包处理。但它们共享同一套底层工具库（common/socket_utils），代码风格一致，参数风格一致。

这种设计让你始终拥有"干净的对照组"——当你在 L2 上看到性能指标变化时，立刻切回 L1 跑同场景实验，如果 L1 也变了那问题在内核/硬件层，如果只有 L2 变了那问题在业务代码。

---

二、整体组件架构

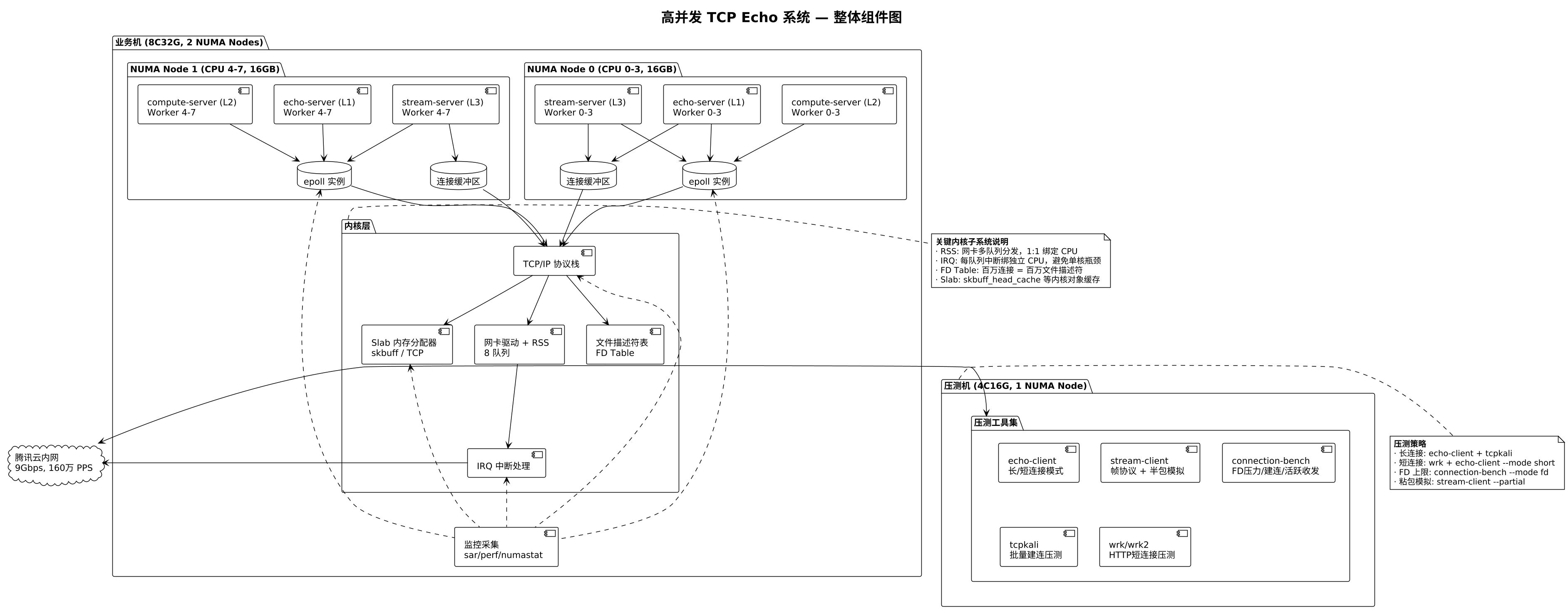

2.1 组件图

下图展示了完整的系统组件拓扑，包括两台 CVM（Cloud Virtual Machine，云虚拟机）的物理部署、进程模型、以及内核层的关键子系统。

2.2 组件说明

业务机（8C32G）

业务机上运行三类 echo 服务，每种服务都采用多进程模型：主进程 fork() 出 N 个 Worker 进程，每个 Worker 拥有独立的 epoll（Linux 内核事件通知机制）实例。

在最终优化状态下（阶段 3 之后），8 个 Worker 进程被均匀拆分到两个 NUMA 节点——Node0 上 4 个进程绑定 CPU 0-3，Node1 上 4 个进程绑定 CPU 4-7。每个进程通过 SO_REUSEPORT（Socket 选项，允许端口复用）共享同一监听端口，内核自动将新连接哈希分配到不同 Worker。

压测机（4C16G）

压测机独立部署，通过内网向业务机发起流量。工具矩阵覆盖了所有测试场景：

• echo-client：支持长连接（--mode long，建连后定时收发）和短连接（--mode short，每次请求独立的建连-收发-关闭周期）
• connection-bench：专注连接数压力测试，支持三种子模式：FD 上限测试（--mode fd，用 socketpair 占满描述符）、TCP 建连爬坡（逐步增加到目标连接数）、活跃收发（在已建连接上循环收发）
• tcpkali：第三方高性能建连工具，适合批量拉起百万连接
• wrk/wrk2：HTTP 短连接压测工具，用于 TIME_WAIT 相关实验

网络层

两台机器部署在同一可用区，通过腾讯云内网互联。网络带宽上限为 9Gbps（吉比特每秒），整机 PPS（Packets Per Second，每秒数据包数）上限为 160 万。内网通信不产生流量费用。

对于 100 万长连接的空闲保持场景，数据包极少，160 万 PPS 远不是瓶颈。但当 100 万连接中 10 万条进入活跃收发状态时，PPS 可能达到数万至数十万，此时需要关注软中断分布。

---

三、进程与 IO 模型

3.1 多进程 + epoll + EPOLLET 模型

三个 echo 服务器都采用相同的 IO（Input/Output，输入/输出）模型：

主进程 fork() N 个子进程
  ├── 每个子进程独立创建 epoll 实例
  ├── 每个子进程监听同一端口（SO_REUSEPORT）
  ├── 每个子进程可选绑定到特定 CPU 核心
  └── 每个子进程独立运行事件循环

选择多进程而非多线程的原因：

1. 隔离性强：进程崩溃不影响其他 Worker
2. NUMA 亲和直观：每个进程独立地址空间，numactl --membind 的效果清晰可见
3. 无需锁：每个进程独立 epoll 和独立连接集合，不存在锁争抢
4. 学习价值：fork() + CPU 亲和性 + NUMA 绑定是理解内核调度机制的绝佳案例

选择 epoll + EPOLLET（边缘触发模式）的原因：

• 边缘触发强制你一次读完所有就绪数据，不依赖内核帮你缓存事件状态
• 这在百万连接场景下尤为重要——如果一个连接的数据分多次才读完，在水平触发下会反复收到通知，浪费 CPU

3.2 事件循环的通用流程

┌─────────────────────────────────────────┐
│  Worker 事件循环                          │
│                                          │
│  epoll_wait() ← 阻塞等待事件              │
│       │                                  │
│       ├── listen_fd 就绪 → accept4()     │
│       │       │                          │
│       │       └── 设置 nodelay/keepalive │
│       │           加入 epoll (EPOLLET)    │
│       │                                  │
│       └── client_fd 就绪                 │
│              │                           │
│              ├── EPOLLIN → 循环 read()   │
│              │     直到 EAGAIN           │
│              │       │                   │
│              │       ├── L1: 直接 write  │
│              │       ├── L2: 先计算再写  │
│              │       └── L3: 装帧解析    │
│              │                           │
│              ├── read() 返回 0           │
│              │      → 对端关闭           │
│              │      → epoll_ctl DEL      │
│              │      → close()            │
│              │                           │
│              └── read() 返回 -1          │
│                     → 异常，断开连接      │
└─────────────────────────────────────────┘

---

四、三层服务的差异化设计

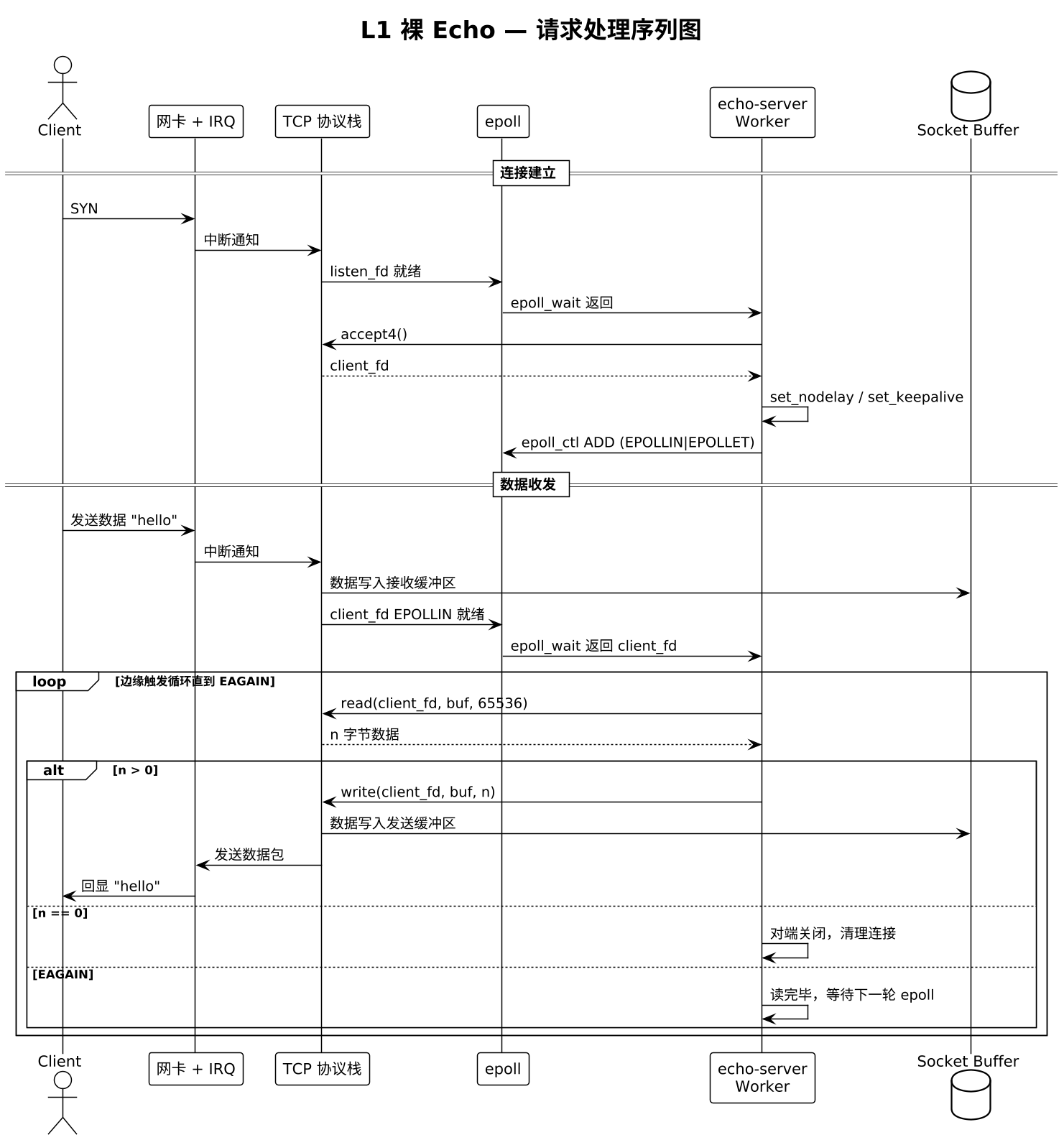

4.1 L1 — 裸 echo

L1 是最纯粹的形式，它只做一件事：read() 多少字节，write() 多少字节。没有任何额外的 CPU 运算、没有内存分配（除了栈上的临时缓冲区）、没有协议解析。

设计意图：L1 的所有性能波动都可以归因到内核/硬件层——系统调用开销、TCP 协议栈效率、中断分布、NUMA 延迟。它是后续所有对比实验的基线。

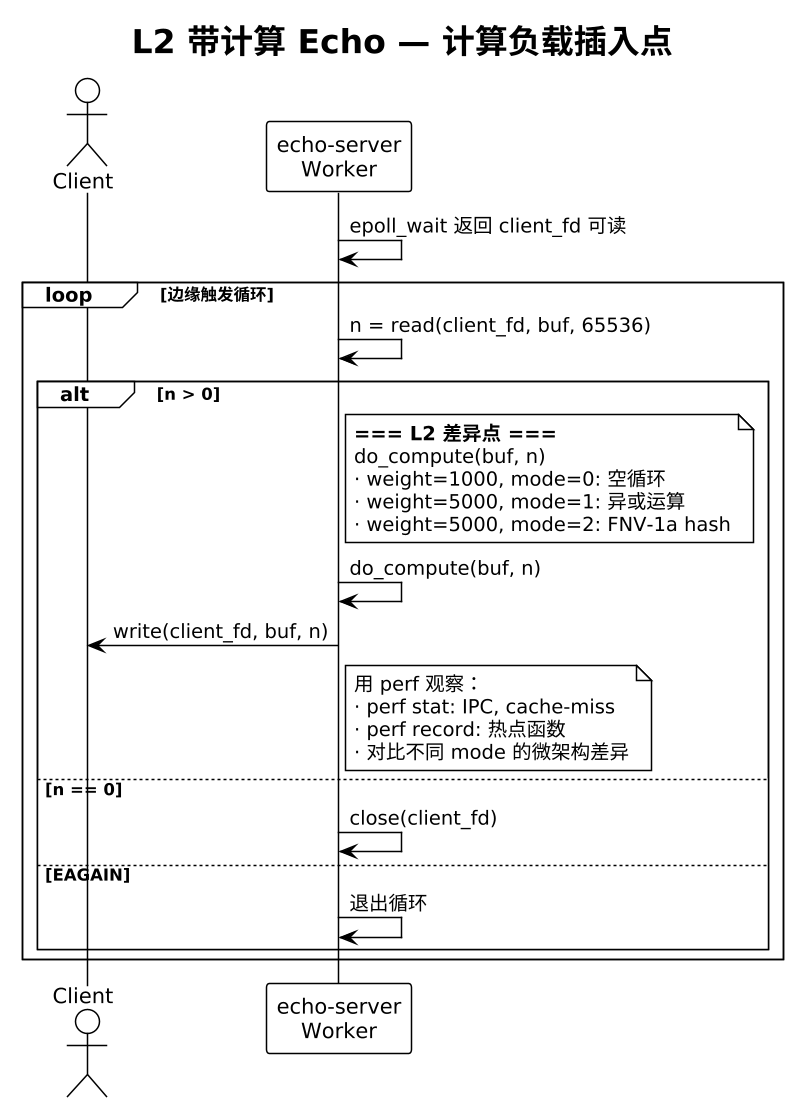

4.2 L2 — 带轻量计算的 echo

L2 在 L1 的收发路径中插入了一个可配置的计算步骤 do_compute()。这个步骤的关键特征是参数化可控：

• --compute-weight N：每次请求执行的计算循环次数，N=0 时退化为 L1，N=5000 时产生可观的 CPU 开销
• --compute-mode M：三类计算模式产生不同的 CPU 微架构特征
  • Mode 0：纯空循环（asm volatile），IPC 极高，适合观测纯算力瓶颈
  • Mode 1：异或运算，有数据依赖链，适合观测 IPC 和内存延迟
  • Mode 2：FNV-1a 哈希（Fowler-Noll-Vo-1a，一种非加密哈希算法），有分支，适合观测分支预测失败（branch misprediction）

设计意图：L2 模拟了真实的网关或消息服务——"接收一个请求 → 做一点简单计算 → 返回响应"。通过调节 compute-weight 和 compute-mode，你可以自如地在"网络瓶颈"和"CPU 瓶颈"之间切换，练习分层定位能力。

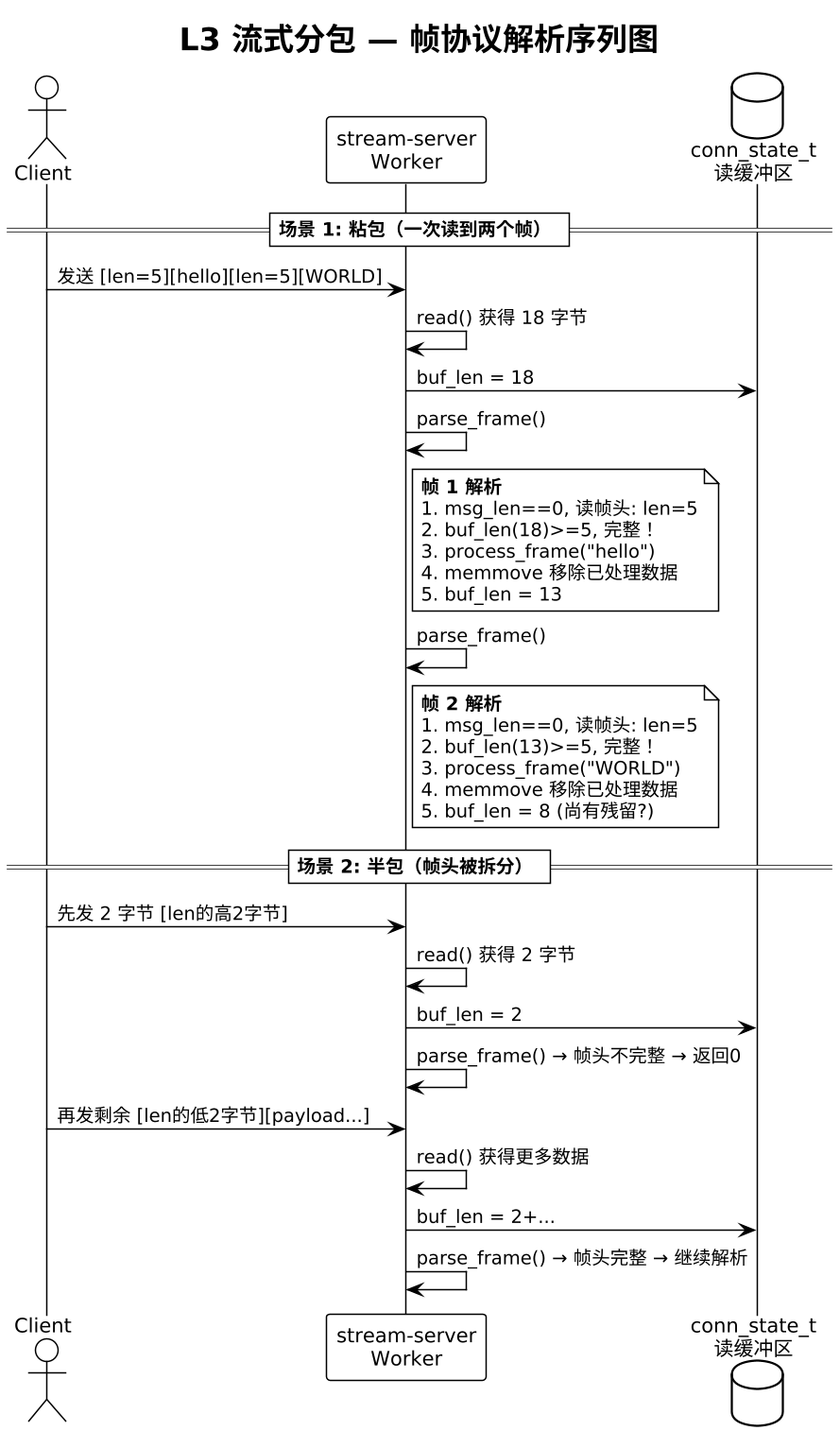

4.3 L3 — 流式分包 echo

L3 引入了自定义帧协议，这是从"玩具 echo"迈向"真实网络服务"的关键一步。帧格式为：

[4 字节大端序 payload 长度][payload 数据]

这带来了三个 L1/L2 完全不涉及的新问题：

1. 粘包：一次 read() 可能读到多个帧的数据，需要循环解析直到缓冲区不足一个完整帧
2. 拆包/半包：一个帧可能被 TCP 分多次传输，一次 read() 只读到帧头的一部分或 payload 的一部分
3. 缓冲区管理：每个连接需要维护独立的应用层读缓冲区（conn_state_t），在 realloc() 和处理完已解析数据后的 memmove() 之间做平衡

L3 通过 conn_state_t 结构为每个连接维护完整状态：

conn_state_t:
  buf      → 动态增长的读缓冲区
  buf_len  → 当前已缓冲的字节数
  msg_len  → 正在解析的消息负载长度（0 = 等待帧头）
  buf_cap  → 缓冲区容量

parse_frame() 函数实现了一个两阶段解析器：阶段一等待 4 字节帧头、阶段二等待 msg_len 字节 payload。配合边缘触发下的循环读取，可以正确处理任意复杂的粘包/拆包组合。

---

五、NUMA 亲和性架构

5.1 NUMA 拓扑

业务机的 8 核 32GB 被虚拟化为两个 NUMA 节点：

NUMA Node 0: CPU 0-3 + 16GB 本地内存
NUMA Node 1: CPU 4-7 + 16GB 本地内存

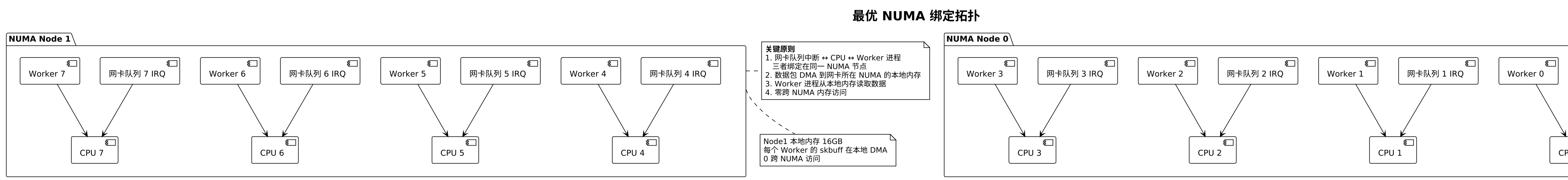

5.2 最优配置下的 NUMA 绑定策略

在阶段 3 完成优化后，最终的目标拓扑如下：

5.3 四种 NUMA 配置对比

场景	CPU 绑定	内存绑定	中断绑定	NUMA miss	延迟
无绑定（基线）	无	无	默认	中等	中等，抖动大
同节点绑定	Node0	Node0	Node0	接近 0	最低最稳
跨节点错配	Node0	Node1	Node0	极高	1.5x-2x
IRQ 错配	Node1	Node1	Node0	高	恶化
双节点拆分	各 4	各 4	各 4	接近 0	最低，吞吐翻倍

---

六、连接管理全生命周期

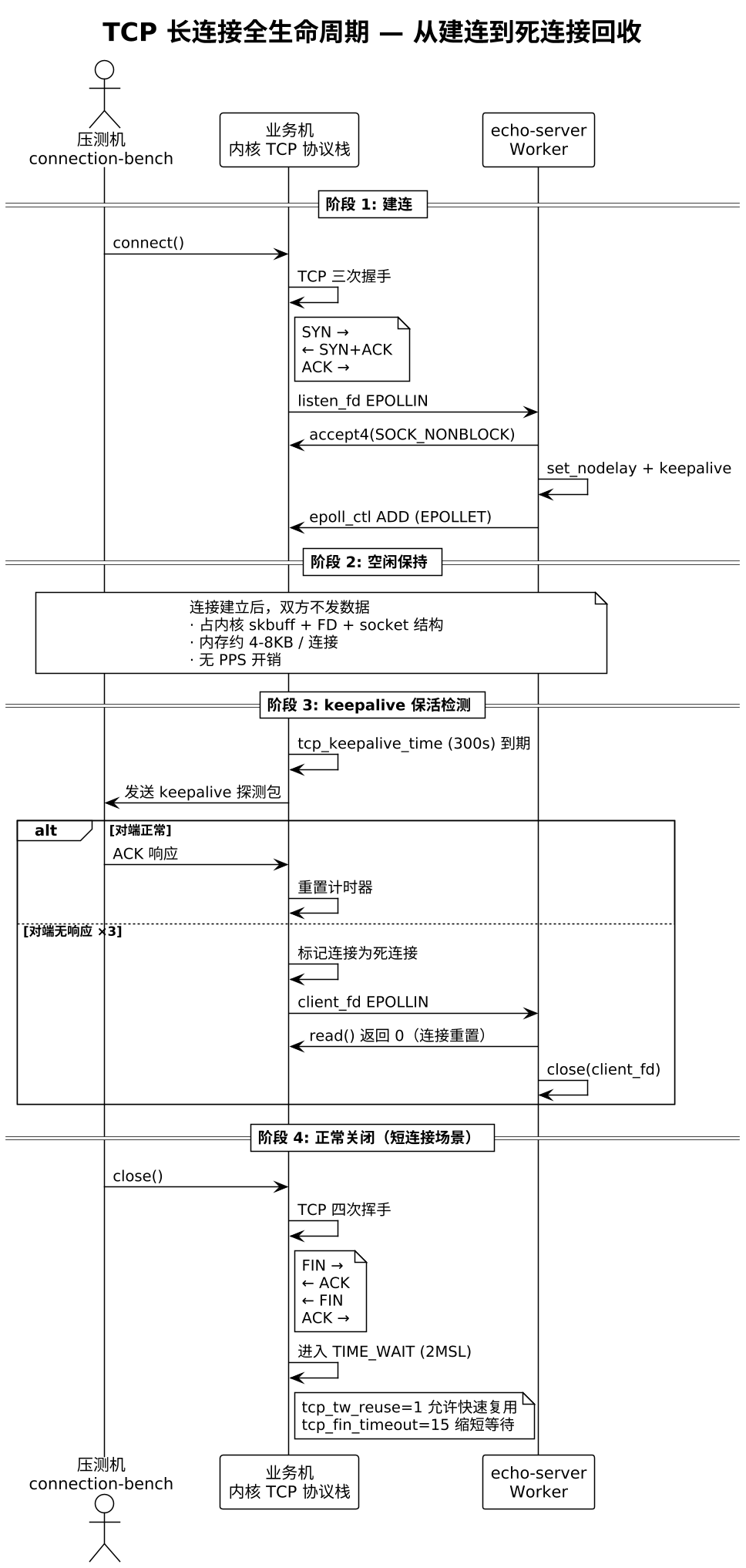

6.1 长连接完整生命周期

6.2 短连接特有的 TIME_WAIT 问题

短连接与长连接最大的区别在于每次请求都是一次完整的建连→收发→关闭周期。在每秒数千甚至上万次的短连接场景下，大量连接同时关闭会产生两个独有问题：

1. TIME_WAIT 堆积：每个主动关闭方进入 TIME_WAIT 状态持续 2 倍 MSL（Maximum Segment Lifetime，最大报文生存时间），默认 60 秒。大量 TIME_WAIT socket 占用内存和端口资源。
2. 端口耗尽：客户端可用的临时端口范围有限（默认约 2.8 万个），短连接高频创建使端口快速耗尽，新 connect() 返回 EADDRNOTAVAIL（Cannot assign requested address）。

解决策略：tcp_tw_reuse=1 允许复用 TIME_WAIT 连接 + ip_local_port_range=1024-65535 扩大端口池 + tcp_fin_timeout=15 缩短等待时间。

---

七、内存架构

7.1 百万连接的内存分布

100 万 TCP 连接的内存开销来自多个内核子系统：

开销来源	单连接	100 万总计	观测方式
Socket 结构	~1.2KB	~1.15GB	—
sk_buff（接收 + 发送）	~2.3KB	~2.2GB	slabtop → skbuff_head_cache
文件描述符	~0.5KB	~0.5GB	cat /proc/sys/fs/file-nr
内核栈	~0.5KB	~0.5GB	cat /proc/meminfo | grep KernelStack
页表	~0.5KB	~0.5GB	cat /proc/meminfo | grep PageTables
TCP 控制块	~1.5KB	~1.4GB	slabtop → TCP
总计	~6.5KB	~6.2GB	free -h

在 32GB 总内存下，100 万连接的内存开销约 6.2GB，剩余约 26GB 留给操作系统和其他进程，空间充裕。

7.2 Slab 分配器的行为观测

Linux 内核使用 Slab 分配器管理内核对象缓存。运行以下命令可以实时观察：

# 观察 TCP 相关 slab 缓存大小
slabtop -o | head -20

# 跟踪 TCP socket 数量对 slab 的影响
watch -n1 "cat /proc/slabinfo | grep -E 'TCP|sock|skbuff'"

关键观测指标：skbuff_head_cache（Socket Buffer 头缓存）和 TCP 缓存的 active_objs 应随连接数线性增长。如果增长速度超过预期，则可能存在连接泄漏。

---

八、监控与可观测性架构

8.1 监控矩阵

维度	工具	关键指标	采集频率
CPU	sar -u / mpstat -P ALL	%usr, %sys, %soft, %idle	每秒
网络	sar -n DEV	rxpck/s, txpck/s（PPS）	每秒
中断	sar -I ALL / cat /proc/interrupts	各 CPU 中断计数	每秒
内存	free -h / cat /proc/meminfo	Slab, KernelStack, PageTables	每 5 秒
FD	cat /proc/sys/fs/file-nr	已分配 / 未使用 / 上限	每 5 秒
NUMA	numastat -p <pid>	numa_miss, numa_foreign	每 5 秒
TCP	ss -s / ss -tan	各状态连接数	每 5 秒
微架构	perf stat -d	IPC, cache-miss, branch-miss	按需采样
内核对象	slabtop -o	各 slab 缓存使用量	按需

8.2 实验时的多终端布局建议

┌──────────────────┬──────────────────┐
│ 终端 1: 服务端    │ 终端 2: 客户端    │
│ ./echo-server    │ ./connection-bench│
│                  │                  │
├──────────────────┼──────────────────┤
│ 终端 3: 连接数    │ 终端 4: 内存      │
│ watch ss -tan    │ watch free -h    │
│       | wc -l    │ cat file-nr      │
├──────────────────┼──────────────────┤
│ 终端 5: CPU/中断  │ 终端 6: NUMA     │
│ mpstat -P ALL 1  │ watch numastat   │
│ sar -I ALL 1     │       -p <pid>   │
└──────────────────┴──────────────────┘

---

九、代码目录结构

src/
├── common/                     # 公共库（三层共享）
│   ├── socket_utils.h          # Socket API 封装、日志宏
│   └── socket_utils.c          # listen/connect/epoll/CPU绑定 实现
├── echo/                       # L1 裸 echo
│   ├── server.c                # 多进程 + epoll EPOLLET 边缘触发
│   └── client.c                # 长连接/短连接双模式客户端
├── compute/                    # L2 带计算 echo
│   └── server.c                # 继承 L1 + do_compute() 可调负载
├── stream/                     # L3 流式分包
│   ├── server.c                # conn_state_t + 粘包/拆包解析器
│   └── client.c                # 帧协议客户端，支持 --partial 半包
├── tools/                      # 压测与诊断
│   └── connection_bench.c      # FD 上限 / TCP 建连 / 活跃收发
├── scripts/                    # 系统调优脚本集
│   ├── 01-init-system.sh       # 系统初始化
│   ├── 02-ulimit-setup.sh      # 句柄上限
│   ├── 03-tcp-kernel-params.sh # TCP 内核参数
│   ├── 04-nic-tuning.sh        # 网卡 RSS + IRQ 绑定
│   ├── 05-numa-setup.sh        # NUMA 基础配置
│   ├── 06-restore-all.sh       # 一键恢复全部配置
│   ├── numa-bind-server.sh     # 单 NUMA 绑核启动服务
│   ├── numa-split-server.sh    # 双 NUMA 拆分启动服务
│   ├── numa-benchmark.sh       # NUMA 跑分对比
│   ├── numa-check.sh           # NUMA 状态一键检查
│   ├── monitor-collect.sh      # 启动监控采集
│   ├── monitor-stop.sh         # 停止监控采集
│   └── diag-tcp.sh             # TCP 一键诊断
├── Makefile                    # 统一构建规则
└── README.md                   # 代码使用说明

---

十、设计决策总结

决策	选择	理由
开发语言	C（GCC，GNU Compiler Collection，GNU 编译器套装）	零依赖，直接贴合 Linux 系统调用，perf 火焰图无语言运行时干扰
并发模型	多进程（fork）+ epoll	隔离性强，NUMA 亲和直观，无锁
IO 触发模式	EPOLLET（边缘触发）	强制一次读完，避免 epoll 事件风暴
连接分配	SO_REUSEPORT	内核级连接分发，每 Worker 独立 listen
协议分层	三层独立服务（L1/L2/L3）	变量隔离，按需使用，渐进式学习
应用层协议	自定义帧协议（4 字节长度头 + payload）	简单可控，手动处理粘包/拆包
内存管理	per-connection 动态缓冲区（L3）	模拟真实服务的缓冲区管理
构建系统	纯 Makefile	零外部构建依赖

---

十一、迭代方向（v0.1 → v1.0）

当前基础框架 v0.1 已经覆盖了核心的三层服务模型、完整的压测工具集和系统调优脚本。后续迭代方向包括：

1. io_uring 版本：用 Linux io_uring 替代 epoll，对比两种 IO 模型的性能差异
2. 内置延迟统计：在服务端代码中嵌入 P50/P99/P999 延迟直方图
3. EPOLLEXCLUSIVE：解决多进程 SO_REUSEPORT 下的惊群效应
4. 多线程模型对比：每线程独立 epoll 替代多进程，对比上下文切换开销
5. 零拷贝：sendfile() / splice() 支持，减少用户态/内核态数据拷贝
6. 应用层协议抽象：插件式协议层，可切换不同帧格式

一句话总结：三层递进架构（裸 echo → 带计算 echo → 流式分包）通过变量隔离实现了"干净对照组"——多进程 + epoll EPOLLET + SO_REUSEPORT 的组合让每层独立可测，C 语言零依赖保证 perf 火焰图无噪音，自定义帧协议既教学了粘包/拆包又模拟了真实网关的内存管理模型。
