分页机制与指令寻址实例 —— 一条 MOV 指令从取指到 EAX 的完整走读
前四篇（演进、GDT、特权级、观测）从"模式"和"机制"视角讲了段管理与分页的原理。本篇换视角做两件事：先把分页机制讲完整（三类地址定义、32 位两级分页、64 位四级分页、大页）；然后选一条具体指令
MOV EAX, [0x7FFF12345678]当"标本"，跟踪它从取指、解码、AGU 算地址、段翻译、规范地址检查、TLB 查找、四级 page walk、缓存查找、写回 EAX 的全过程——把前面分散的概念串成一条完整流水线，最后用时间线估算"乐观 vs 悲观"差了 40 倍的性能真相。
相关：段翻译的理论基础见演进篇与GDT 篇，页表 U/S 位与 KPTI与特权级保护见总纲 segment-management。TLB 深度展开（含 thrashing 实验）见 tlb；缓存层次完整版见 cache-organization；#PF 处理走 IDT 门路径见 interrupts；CR3/EFER 寄存器定义见 x86-64-registers。
一、三类核心地址定义
先统一术语，x86 架构始终存在三层地址转换关系：
- 逻辑地址（虚拟地址）：CPU 指令直接使用的地址，程序视角的地址，由「段选择子 + 偏移量」组成。
- 线性地址：段机制转换后的中间地址。无分段/无分页时等于物理地址；开启分页后需经过页机制二次转换。
- 物理地址：内存硬件的实际地址，最终用于访问内存单元。
二、32位保护模式的两级分页机制（简版）
32 位保护模式用两级页表：页目录（PDT）+ 页表（PT），CR3 存页目录物理地址。线性地址拆为 PDX(10) | PTX(10) | OFFSET(12)，先经 PDX 索引页目录得页表地址，再经 PTX 索引页表得物理页框，最终 物理地址 = 页框 + 偏移。PDE/PTE 含权限与状态位（Present / RW / US / PWT / PCD / A / D）。64 位长模式下的四级分页是它的直接扩展（§三），理解 32 位版有助于理解 64 位版——但现代 Linux 全跑在 64 位长模式，重点看 §三与 §五。
三、64位长模式的四级分页机制
64位长模式采用四级页表嵌套，从高到低依次为：PML4（页四级目录）、PDPT（页三级目录）、PDT（页二级目录）、PT（页一级表）。CR3 寄存器存储 PML4 物理地址，每个进程独立 CR3。
48位线性地址拆分规则：
47 39 38 30 29 21 20 12 11 0
├──────────┼──────────┼──────────┼──────────┼────────────┤
│ PML4 │ PDPT │ PDT │ PT │ OFFSET │
│ (9 bits) │ (9 bits) │ (9 bits) │ (9 bits) │ (12 bits) │
└──────────┴──────────┴──────────┴──────────┴────────────┘
每级 9 位 = 512 个表项，每表恰好 4KB = 一物理页
每表项 8 字节（64 位），512 项 × 8B = 4096B四级分页转换流程：
- 通过 CR3 获取当前进程 PML4 表的物理基地址。
- 用 48 位地址最高 9 位索引 PML4，获取 PDPT 物理地址。
- 用次 9 位索引 PDPT，获取 PDT 物理地址。
- 用第三段 9 位索引 PDT，获取 PT 物理地址。
- 用第四段 9 位索引 PT，获取物理页框基地址。
- 物理页框基地址 + 12 位页内偏移 = 最终物理地址。
大页支持：64 位分页支持 2MB、1GB 超大页，可跳过下级页表查询，减少页表内存开销、提升寻址效率，广泛用于内核大段内存映射。
四、三模式寻址总对比
| 对比维度 | 实模式（16位） | 32位保护模式 | 64位长模式 |
|---|---|---|---|
| 寻址位数 / 空间 | 20位 / 1MB | 32位 / 4GB | 48位有效虚拟 / 256TB |
| 段机制 | 段基址直接存储 | 段描述符参与地址计算 | 段基址置0，仅保留权限校验 |
| 分页机制 | 无 | 两级（PDT+PT） | 四级（PML4+PDPT+PDT+PT） |
| 运行场景 | BIOS、引导阶段 | 32位 OS、老旧程序 | 现代 64 位 OS |
五、指令寻址实例：MOV EAX, [0x7FFF12345678] 的完整寻址过程
前面各篇从"模式"和"机制"视角讲了段管理与分页的原理。本章换一个视角——从一条具体的汇编指令出发，跟踪 CPU 硬件在每一拍做什么、每一步经过哪些硬件单元，把前面分散的概念（分段、分页、TLB、缓存）串成一条完整的流水线。
选择的指令：
MOV EAX, [0x7FFF12345678]——将内存地址0x7FFF12345678处的 4 字节数据加载到 32 位寄存器 EAX 中。选择这条指令的原因是：地址0x7FFF...属于典型的用户态地址空间（bit 47 = 0），使用绝对直接寻址（moffs），寻址路径经过完整的段→页→缓存→内存流程，适合作为"标本"逐级拆解。
5.1 指令总览：这条指令到底在做什么
汇编: MOV EAX, [0x7FFF12345678]
语义: EAX := Mem[0x7FFF12345678] // 从内存地址读 4 字节，放入 EAX
宽度: 32 位（EAX），不影响 RAX 高 32 位（高 32 位清零）机器码编码（64位模式）：MOV r32, moffs32，操作码 A1（REX.W=0），带 32 位立即数偏移，CPU 将其零扩展到 64 位：
Opcode 0xA1 ← MOV EAX, moffs
Offset 78 56 34 12 ← 低 32 位：0x12345678（小端序）
FF 7F 00 00 ← 高 32 位：0x00007FFF（小端序）
─────────────────────────────────
完整 64 位偏移：0x00007FFF12345678注意：
moffs地址是 0 扩展到 64 位的（和 RIP-relative 不同，后者用符号扩展）。指令的关键特征：地址是编码在指令里的绝对数值，不需要任何寄存器参与计算——这和mov eax, [rbx]（寄存器间接寻址）完全不同。
5.2 步骤一：指令取指（Instruction Fetch）
CPU 前端（Front End）
│
├─ RIP 指向下一条指令
├─ 分支预测器检查是否有分支
├─ 指令预取器从 L1i（指令缓存）取指令字节
│ └─ 缓存命中：~4-5 拍
│ └─ 缓存 miss：→ L2 → L3 → 内存，可能几十~几百拍
└─ 取指结果：opcode 0xA1 + 8 字节立即数，共 9 字节Intel/AMD 现代 CPU 的指令预取器一次能取 16~32 字节（一个取指窗口），9 字节的指令通常在一个取指窗口内完成。
5.3 步骤二：指令解码（Instruction Decode）
CPU 前端 → 解码器
├─ 识别 Opcode 0xA1 → MOV rAX, moffs（REX.W=1 → RAX/64位；无 REX.W → EAX/32位）
├─ 立即数字段 → 有效地址 = 0x00007FFF12345678
└─ 解码产物: 一条 Load μop（宽度 4B, 目标 EAX, 源地址 0x7FFF12345678）解码结果被送入 微操作队列（μop Queue），等待发射到执行单元。
5.4 步骤三：地址生成单元计算有效地址
解码后的 μop 进入 AGU（Address Generation Unit，地址生成单元）：
AGU 计算: moffs 直接使用立即数作为有效地址
有效地址 = Immediate Offset = 0x00007FFF12345678为什么 moffs 在 64 位代码中很少见？ 因为 RIP-relative 寻址（MOV EAX, [RIP+offset]）生成的代码更短（只需要 32 位符号扩展偏移，不需要完整的 64 位地址），且天然支持位置无关代码（PIC/PIE）。moffs 主要是 MOV 到/从 AL/AX/EAX/RAX 的优化路径，编译器很少使用。
5.5 步骤四：段机制翻译（Segment Translation）→ 线性地址
有了有效地址后，AGU 将结果送入段翻译单元。这是 MMU 的第一级处理——演进篇与GDT 篇拆解的段管理机制在实际指令上的应用：
x86-64 长模式 DS 段翻译:
输入: DS 选择子 + 有效地址 0x00007FFF12345678
硬件查 DS 描述符缓存(隐藏部分):
Base=0(长模式强制) Limit=0xFFFFFFFF(不做界限检查)
DPL=3 Type=Read/Write
输出: 线性地址 = Base + 有效地址 = 0x7FFF12345678
检查: CPL=3 ≤ DPL=3 ✓ Type 含 Read ✓ → 允许关键点：长模式下，DS/ES/SS 的段基址被硬件强制为 0，段翻译实际上是"透传"——线性地址 = 有效地址。但 CPU 仍然在加载段寄存器时检查 DPL（见GDT 篇），只是地址计算这一步被"旁路"了。
FS/GS 的特殊性：只有 FS 和 GS 在长模式下可以有非零基址（通过 wrfsbase/wrgsbase 指令或 MSR 设置），用于线程局部存储（TLS）。本例用的是 DS，基址 = 0。
5.6 步骤五：规范地址检查（Canonical Address Check）
线性地址出来后，MMU 做的第一件事是规范地址检查——验证地址是否在合法范围：
64 位虚拟地址空间 ≠ 全部 64 位都能用
x86-64 当前实现只使用低 48 位（虚拟）或 57 位（5 级分页）
规则：bits 63:48 必须全部等于 bit 47 的值（符号扩展）
用户空间 0x0000_0000_0000_0000 ~ 0x0000_7FFF_FFFF_FFFF（128TB，bit47=0）
内核空间 0xFFFF_8000_0000_0000 ~ 0xFFFF_FFFF_FFFF_FFFF（128TB，bit47=1）
0x7FFF12345678 → bit 47=0、bits63:48 全 0 → 规范地址，通过 ✓
0x0000800000000000 → bit47=1 但高位≠全 1 → 非规范 → #GP(0)！这条指令的地址
0x7FFF12345678落在用户空间（bit 47 = 0），CPL = 3 时允许访问，但如果页表 U/S 位不允许也会触发页错误——这就是GDT 与特权级切换篇讨论的三层保护机制（页表 U/S 层）。
5.7 步骤六：TLB 查找 —— 地址翻译的第一步
在真正走页表之前，CPU 先查 TLB（Translation Lookaside Buffer）——页表翻译结果的专用缓存：
┌──────────────────────────────────────────────────────────┐
│ TLB 查找过程 │
│ 输入：虚拟地址 0x00007FFF12345678 │
│ 拆分（假设 4KB 页）： │
│ VPN（虚拟页号） = bits[47:12] = 0x7FFF12345 │
│ Offset = bits[11:0] = 0x678 │
│ Step 1: 查 L1 dTLB │
│ 条目数：64 条（典型值），4 路组相联或全相联（因型号而异） │
│ 覆盖范围：64×4KB = 256KB（极小！） │
│ 命中 → 直接拿到 PFN，跳过整个 page walk → 跳到 5.8 │
│ miss → 继续查 L2 STLB │
│ Step 2: 查 L2 STLB（大 TLB） │
│ 条目数：1536~2048 条（因型号而异） │
│ 覆盖范围：~6~8MB（4KB 页下） │
│ 命中 → PFN，代价几拍 → 跳到 5.8 │
│ miss → 触发 Page Walk，进入 5.7.1 │
└──────────────────────────────────────────────────────────┘TLB hit vs miss 的代价差：TLB 命中的翻译几乎免费（与负载流水线并行，~1 拍有效延迟），TLB miss 的 page walk 要 4 次访存、几十到上百拍。这也是 tlb 里"D=256 断崖"的根源——大步长导致页工作集超出 TLB 容量，每次访存前都挂着整趟 page walk。
5.7.1 TLB Miss → 四级页表 Page Walk
TLB 全部 miss 后，MMU 硬件启动 page walk，从 CR3 出发逐级走四级页表（即上文 §三 的四级分页机制在实际硬件上的走法）：
第 0 级: CR3 寄存器 → 当前进程 PML4 表的物理基地址
第 1 级: PML4（页映射四级表）
索引 = (0x7FFF12345678 >> 39) & 0x1FF = 0xFF （255，PML4 最后一个槽位）
PML4 表 = PML4_Base + 255 × 8 = PML4_Base + 2040，读 8 字节 PML4E
检查: P=1、R/W=1、U/S=1（CPL=3 需要）、NX 暂不检查（数据读）
PML4E[51:12] = 下一级 PDPT 表物理基地址
第 2 级: PDPT（页目录指针表）
索引 = (0x7FFF12345678 >> 30) & 0x1FF = 0x1FF （511，PDPT 最后一个槽位）
PDPT 表 = PDPT_Base + 4088，读 8 字节 PDPTE，检查 P/R/W/U/S
┌── 如果 PDPTE[7]（PS 位）= 1: 1GB 大页命中！
│ PFN = PDPTE[51:30]，offset = VA[29:0] → 物理地址 = PFN<<30 | offset
│ → page walk 提前终止，跳到 5.8
└── PS = 0: PDPTE[51:12] = 下一级 PD 表物理基地址
第 3 级: PD（页目录表） 索引 ≈ 0x191（401）→ PDE；PS=1 则 2MB 大页命中提前终止
第 4 级: PT（页表） 索引 = 0x145（325）→ PTE，逐位检查:
P=1? → 否则 #PF（minor 惰性分配 / major swap-in / invalid → SIGSEGV）
U/S=1? → 否则 #PF（用户态访问内核页）
R/W 允许 → A 位由硬件置 1
PTE[51:12] = 物理页框号 → 物理地址 = (PFN << 12) | 0x678page walk 的四次访存（每次都可能穿过多级缓存）：
Page Walk 访存路径：
① 读 PML4E ──→ L1d/L2/L3/DRAM（用 PML4_Base 物理地址）
② 读 PDPTE ──→ L1d/L2/L3/DRAM（用 PDPT_Base 物理地址）
③ 读 PDE ──→ L1d/L2/L3/DRAM（用 PD_Base 物理地址）
④ 读 PTE ──→ L1d/L2/L3/DRAM（用 PT_Base 物理地址）
优化机制:
├─ Page Walk Cache（PWC）：CPU 内部专门缓存中间级表项
│ （PML4E/PDPTE/PDE），避免为常见地址范围反复走前几级
├─ PTE 缓存行效应：一条 64B cache line 装 8 个 PTE（每个 8B）
│ → 访问一个 PTE 时，相邻 7 个页的 PTE 也被拉进 L1d
│ → 遍历连续内存时 walk 代价极低
└─ 热页表：内核频繁使用的地址范围，其各级页表项常驻 L1/L25.7.2 页表项（PTE）关键 bit 位检查的总流程
MMU 逐级检查（以 4KB 页 PTE 为例，前几级同理）：
① P=1? 否则 → #PF；② CPL=3 时 U/S=1? 否则 → #PF（用户态访问内核页）
③ 写操作要求 R/W=1? 否则 → #PF；④ 保留位为 0；⑤ A 位未置则原子写回 1
⑥ 翻译完成: PFN 存入 TLB，地址翻译结束5.8 步骤七：物理地址 → 缓存层次查找
拿到物理地址后，CPU 将其送入数据缓存层次：
物理地址拆分（以典型 L1d 为例）:
Tag Set Index Block Offset
[51:12/...] [中间若干位] [低 6 位]
（高位 + ASID） （选哪一组/路） （cache line 内偏移）
1. L1 Data Cache（~32KB, 8 路组相联, 64B line）
├─ 命中（~4-5 拍延迟）→ 读取 4 字节 → EAX → 寻址流程结束 ★
└─ Miss → 继续 L2
2. L2 Cache（~256KB~1MB, 各型号不同）
├─ 命中（~12 拍）→ 整条 cache line（64B）加载到 L1d → 读 4 字节 → EAX
└─ Miss → 继续 L3 / DRAM
3. L3 Cache（LLC, ~几MB~几十MB, 所有核共享）
├─ 命中（~40-50 拍）→ line 逐级填充 L2 → L1d → 读 4 字节 → EAX
└─ Miss → 访问 DRAM
4. DRAM（主内存）
└─ ~100-300 拍（受内存频率、时序、NUMA 节点影响）
→ line 逐级填充 L3 → L2 → L1d → 读 4 字节 → EAX5.9 步骤八：数据回填 → 寄存器写入
L1d 命中后:
├─ 4 字节数据通过内部数据总线传入整数执行单元
├─ 写入 EAX（RAX 高 32 位清零）
│ └─ 物理寄存器文件（PRF）重命名映射：架构寄存器 EAX ←→ 物理寄存器 #N

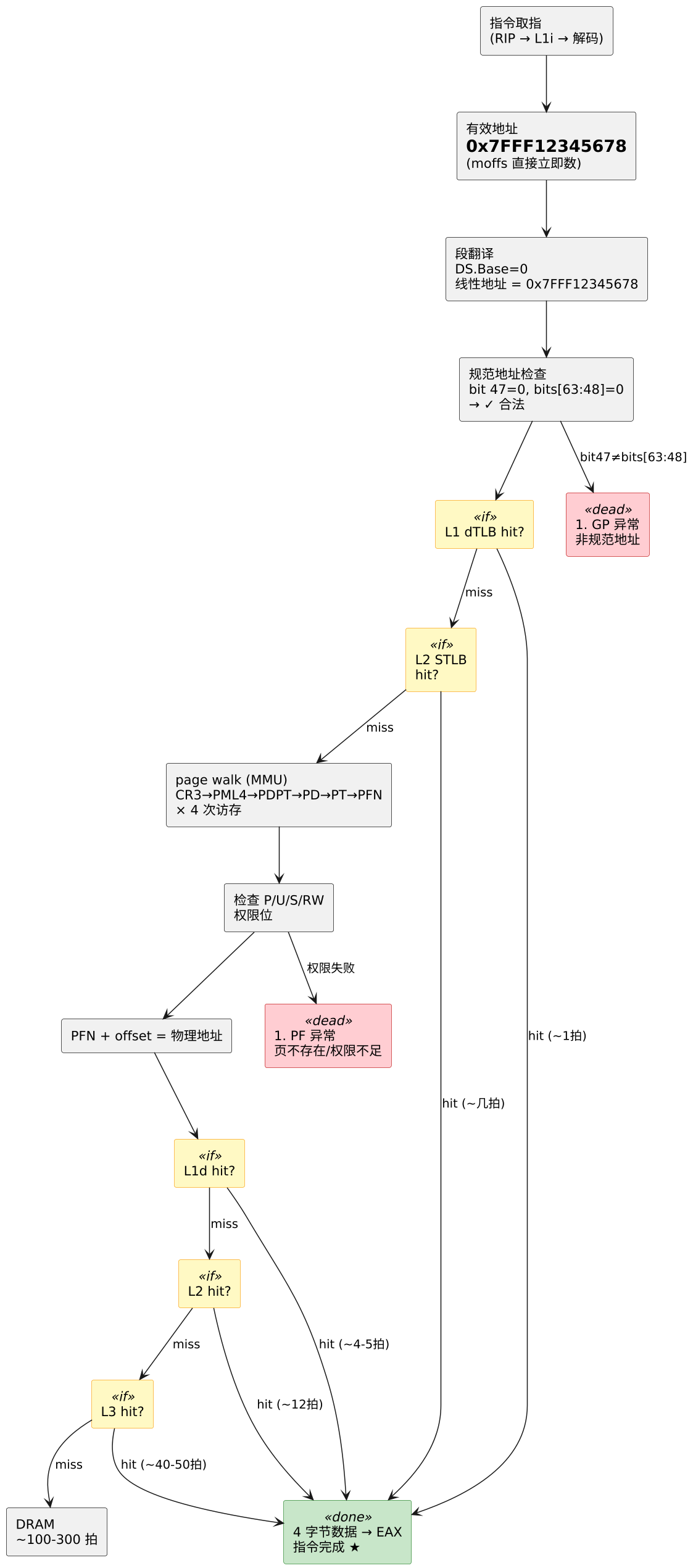

└─ μop 完成，ROB（重排序缓冲）提交，指令退役5.10 完整寻址流程图
5.11 常见异常路径
在实际执行中，这条看似简单的指令可能在多个环节触发异常：
| 阶段 | 异常类型 | 触发条件 | 内核处理 |
|---|---|---|---|
| 规范地址检查 | #GP(0) | bit 47 != bits[63:48] | 内核发 SIGSEGV |
| 段权限检查 | #GP(0) | CPL > DS.DPL | 内核发 SIGSEGV |
| Page Walk 中某级 P=0 | #PF (Page Fault) | 页表项不存在 | do_page_fault() → 惰性分配 / swap-in / SIGSEGV |
| Page Walk 中 U/S=0 且 CPL=3 | #PF | 用户态访问内核页 | force_sig(SIGSEGV) |
| 最终 PTE 的 A/D 位更新 | 无异常，但触发额外 μop | A=0 时硬件写回 | 硬件自动完成 |
| 跨页边界 | 可能两次 TLB 查找 | 如果 [addr, addr+3] 跨 4KB 边界 | 重新拆分地址 |
Page Fault 的三种命运：
- Minor fault：页表已建、物理页未分配 → 内核分配一页，填充 PTE，iret 回用户态重试指令 → 透明恢复
- Major fault：页被换出到 swap → 内核从磁盘读回，几百微秒~毫秒级
- Invalid fault：地址完全无效（没映射过）→ SIGSEGV，进程终止
5.12 四种寻址模式在 64 位长模式下的对比
这条 moffs 指令只是 x86-64 多种寻址模式的一种：
| 寻址模式 | 汇编示例 | 地址计算 | 编码长度 | 用途 |
|---|---|---|---|---|
| 立即直接 (moffs) | MOV EAX, [0x7FFF12345678] | 立即数直接 = 地址 | 9 字节 | AL/AX/EAX/RAX 特殊路径，少用 |
| 寄存器间接 | MOV EAX, [RBX] | RBX | 2-3 字节 | 基址在寄存器中 |
| 基址+偏移 | MOV EAX, [RBX+8] | RBX + 8 | 3-4 字节 | 结构体成员访问 |
| 基址+索引+比例 | MOV EAX, [RBX+RCX*4] | RBX + RCX×4 | 3-4 字节 | 数组索引 a[i] |
| 基址+索引+比例+偏移 | MOV EAX, [RBX+RCX*4+16] | RBX + RCX×4 + 16 | 4-7 字节 | struct.a[i] 复杂嵌套 |
| RIP-relative | MOV EAX, [RIP+0x1234] | RIP + 0x1234 | 6-7 字节 | 全局变量、PIC/PIE、位置无关代码 |
RIP-relative 是 64 位长模式的新增能力——32 位模式下 EIP 不能作为基址寄存器。64 位下
[RIP+disp32]是实现"位置无关代码"（PIE）的关键：代码被加载到任意地址，只要数据和代码的相对偏移不变，寻址就始终正确。编译器大量使用这种模式替代绝对地址。
5.13 性能透视：这条指令从发射到退役需要多少拍？
逐环节估算（现代 Intel/AMD x86-64，典型场景）：
| 环节 | 乐观（全缓存命中） | 悲观（全部 miss 到内存） |
|---|---|---|
| 取指 (L1i) | 4-5 拍 | ~200 拍（L1i miss → DRAM） |
| 解码 (1 μop) | 1-2 拍 | 1-2 拍 |
| 地址生成 (AGU) | 1 拍 | 1 拍 |
| 段翻译 | 0 拍（旁路） | 0 拍 |
| 规范地址检查 | 0 拍（与上并行） | 0 拍 |
| TLB 查找 | 1 拍（L1 dTLB hit） | ~80 拍（TLB miss + 4×page walk 未命中缓存） |
| 物理地址 → L1d | 4-5 拍 | ~200 拍（L3 miss → DRAM） |
| 数据写入 EAX | 1 拍 | 1 拍 |
| 总计 | ~12-15 拍 | ~500+ 拍 |
差了 40 倍以上。 这就是为什么"缓存/TLB 友好"不是空洞的口号——同样的指令、同样的语义，在两种极端情况下的执行时间差了 40 倍。
5.14 与其他子篇的关系
- 段管理核心（演进/GDT 篇）——§5.5 段翻译的完整理论基础
- 三层保护（GDT 与特权级切换篇）——§5.7 页表 U/S 位检查就是第二层防线在指令级的体现
- 分页机制（本篇 §二~§三）——§5.7.1 四级 page walk 在具体地址上的逐级走法
- tlb——TLB 和页表深度展开版，含 TLB thrashing 实验
- cache-organization——§5.8 的物理地址缓存查找完整展开版
- syscall-details——§5.11 的 page fault 处理也涉及内核入口，#PF 走的是和 syscall 类似的 IDT 门路径
- x86-64-registers——CR3/EFER/段寄存器详细定义
一句话总结
分页与寻址是一条"逻辑→线性→物理"的转换链：逻辑地址经段翻译（长模式透传）得线性地址 → 规范地址检查（bit 47 符号扩展，不合法直接 #GP）→ TLB 查找（L1 dTLB 64 条 ~1 拍 / L2 STLB 1536+ 条几拍）→ miss 则四级 page walk（CR3→PML4→PDPT→PD→PT，每级 9 位索引、4KB 页表、8 字节表项，逐级查 P/R/W/U/S 权限位，大页 PS 位可提前终止）→ 物理地址进缓存层次（L1d 4-5 拍 / L2 12 拍 / L3 40-50 拍 / DRAM 100-300 拍）→ 数据写回 EAX。一条
MOV EAX, [0x7FFF12345678]全程：乐观 ~12-15 拍，全 miss ~500+ 拍，差 40 倍——这就是"缓存/TLB 友好"不是口号的原因。#PF 有三种命运（minor 惰性分配 / major swap-in / invalid SIGSEGV）；64 位下编译器几乎不用 moffs 绝对寻址，而是用 RIP-relative（PIE 的关键）。
