协议变种：MOESI、MESIF 与写更新路线 Dragon

MESI 是"写失效"家族的主协议，但也不是终点。硬件继续演化出两个"第五态"变种——MOESI（AMD 的 O，允许脏且共享）与 MESIF（Intel 的 F，指定共享行的唯一应答者）；另外还有一条与写失效对立的路线 Dragon（写更新）。这篇把三个方向放到一起看：各自解决哪个性能痛点、代价是什么、谁在用。

家族起点 msi，横向对比 comparison。

一、MOESI：+Owned，让"脏且共享"成立（AMD）

1.1 五种状态

状态	全称	和内存一致?	可有其他副本?	谁负责供数/写回
M	Modified	否（脏）	否	本核
O	Owned	否（脏）	是	本核（唯一 Owner）
E	Exclusive	是	否	—
S	Shared	见下	是	—
I	Invalid	—	—	—

O 是 MOESI 的灵魂：它表示"这行是脏的（比内存新），但我允许别的核也持有共享副本，而我作为 Owner 负责在需要时把最新数据供给它们、并最终负责写回内存"。

注意 MOESI 里 S 的语义放宽了：MESI 的 S 一定和内存一致（干净）；MOESI 的 S 副本可能对应一个处于 O 的脏主本——即 S 可能"脏"，但持有者不负责写回，写回责任在那个 O。

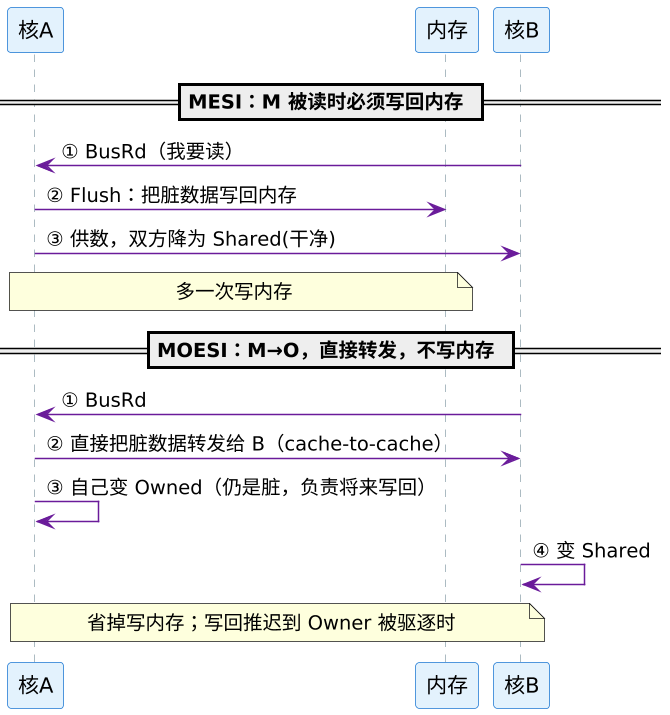

1.2 O 解决什么：省掉写回内存

对比"核 A 改过某行（M），核 B 现在要读"：

在多核频繁读被别人改过的数据（生产者-消费者、共享数据结构）的场景，MOESI 靠 cache-to-cache 转发 + 延迟写回，显著减少内存带宽压力——这对内存带宽紧张的多核服务器很关键。

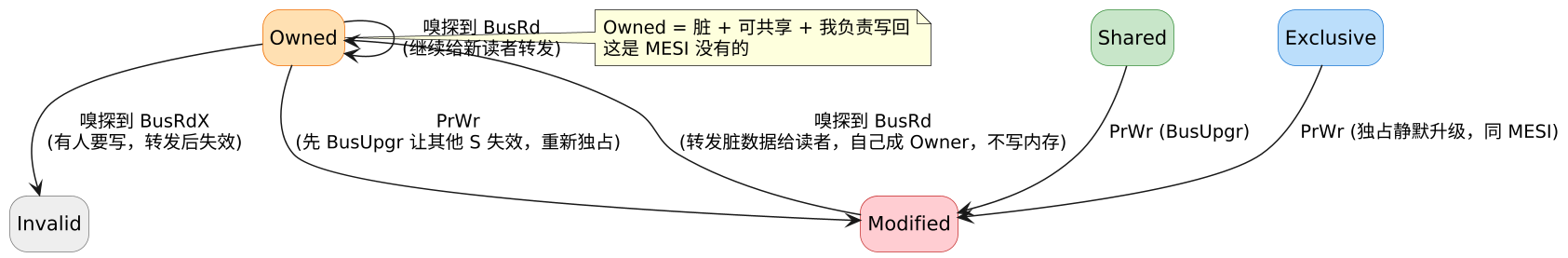

1.3 状态机差异

只画出与 MESI 的关键差异部分（M/E/S/I 的本核迁移同 mesi）：

MESI vs MOESI 一句话区别：

• MESI：一行要么"脏且独占(M)"，要么"干净可共享(S)"。脏的行被别人读时，必须先写回内存，才能变共享。
• MOESI：允许"脏且共享(O + 其他核 S)"。脏的行被别人读时，Owner 直接转发、不写内存，写回推迟到 Owner 这行被驱逐时。

省下的就是那一次（乃至多次）到内存的写。AMD 系列（Opteron 以来，直到 Zen 的 Infinity Fabric）主要采用这一族，优势场景正是核多、共享脏数据频繁、内存带宽是瓶颈。

二、MESIF：+Forward，指定唯一应答者（Intel）

2.1 五种状态

状态	全称	和内存一致?	可有其他副本?	收到别人读请求时
M	Modified	否（脏）	否	自己供数
E	Exclusive	是	否	—
S	Shared	是（干净）	是	保持沉默，不应答
I	Invalid	—	—	—
F	Forward	是（干净）	是	由我负责应答/转发

F 是一种特殊的 S：一行被 N 个核共享时，其中恰好一个副本处于 F，其余处于 S。F 是这组共享副本的"指定发言人"——新的读者来要数据时，只有 F 那个核负责转发，S 的核一律沉默。

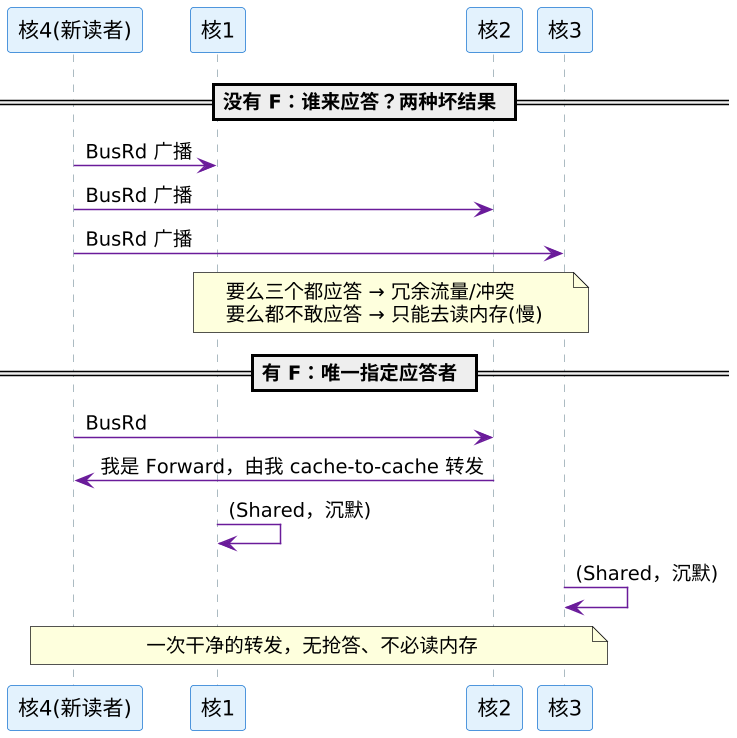

2.2 F 解决什么：避免多副本"抢答"

设想一行被 3 个核共享，第 4 个核来读它：

没有 F 的困境：MESI 里所有共享副本都是对等的 S。新读者广播 BusRd 时——若约定"大家都应答"，会在互联上造成冗余甚至冲突；若约定"都不应答、去读内存"，则放弃了更快的 cache-to-cache 转发。F 指定唯一应答者，既避免抢答，又能用缓存间转发（比读内存快）。这在多核、共享只读数据多（如大量核读同一份配置/查找表）的场景收益明显——正是数据中心多路 Intel 服务器的典型负载。

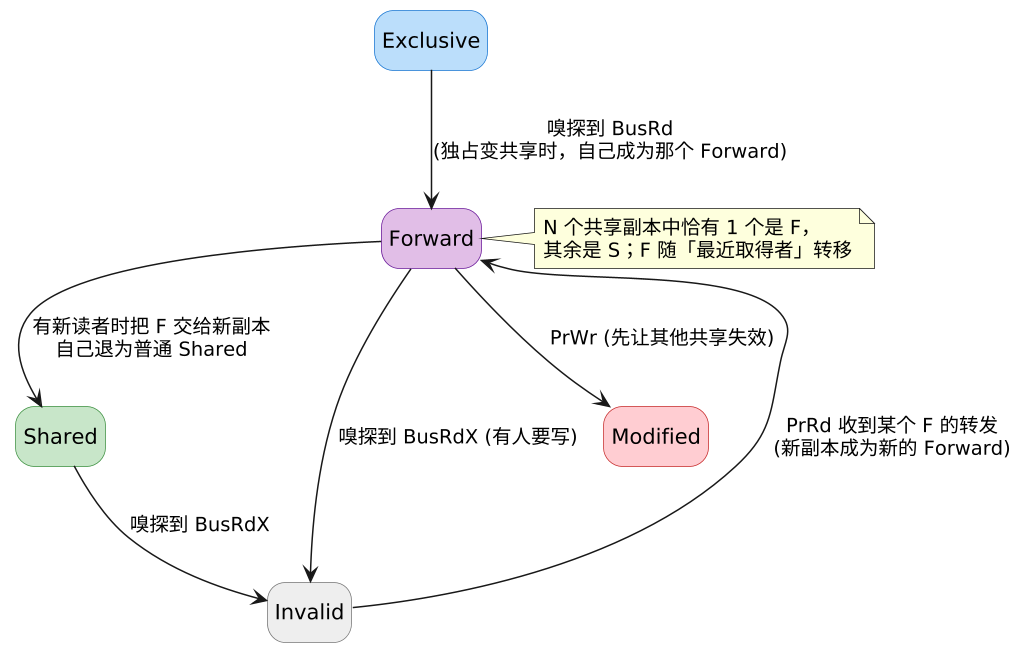

2.3 F 的迁移规则

关键规则：F 通常"漂"给最近取得副本的那个核（most-recent holder），这样负担不会一直压在同一个核上。

细节：当 F 副本被驱逐（evict）时，如果还有其他 S 副本存在，一致性目录/协议会挑一个 S 提升为 F，或让后续读者回落到读内存——实现因微架构而异。

2.4 MESIF vs MOESI：两个"第五态"解决不同问题

它们都在 MESI 上加一个态，但方向不同，容易混：

	MESIF（Intel）	MOESI（AMD）
新增态	F（Forward）	O（Owned）
F/O 的数据	干净（和内存一致）	脏（比内存新）
解决的问题	多个干净共享副本里，指定唯一应答者，避免抢答	让脏数据可共享，转发时不必写回内存
省掉的开销	冗余的总线应答 / 读内存	写回内存的那次写
典型互联	QPI / UPI	Infinity Fabric

一句话：F 管"共享干净行由谁应答"，O 管"脏行能否共享且免写回"。理论上可以都要（有的设计接近 MOESIF），但商用上 Intel 走 MESIF、AMD 走 MOESI。

三、Dragon：写更新路线，与写失效对立

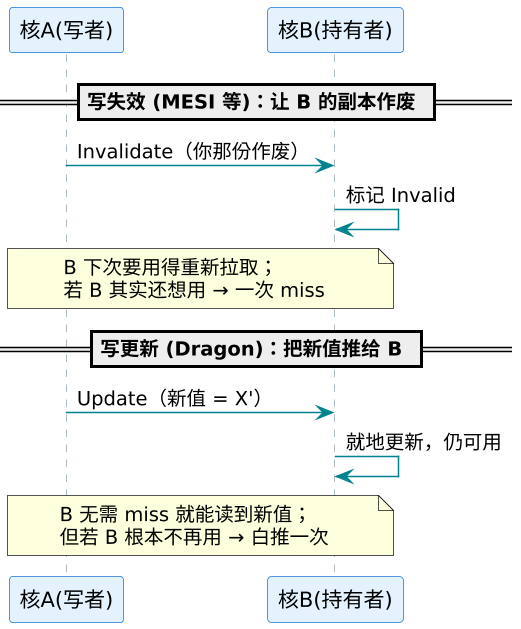

3.1 写失效 vs 写更新：两种根本思路

同一件事——"核 A 改了一行、核 B 也持有它"——两派做法相反：

• 写失效：写者只发一个"失效"信号（便宜），代价转移到读者——读者若还要用就得 miss 重取。**适合"写多读少、或写后别人不再读"**的模式（避免无用更新）。
• 写更新：写者把新数据推给所有持有者（每次写都有广播成本），但读者永远命中。适合"写后其他核马上要读"（生产者写、多消费者立刻读）。

现实中写失效成为主流（MESI 族），因为写更新在"写者反复写、读者早不看了"时会疯狂广播无用更新，浪费总线带宽。Dragon/Firefly 是写更新的经典教学协议。

3.2 Dragon 的四种状态

Dragon 没有 Invalid 态（它不靠失效，靠更新），四态描述"是否独占 / 是否脏 / 是否与内存一致"：

状态	全称	独占?	和内存一致?	说明
E	Exclusive-clean	是	是	只有本核有，且干净
Sc	Shared-clean	否	是	多核共享，本核不负责写回
Sm	Shared-modified	否	否（脏）	多核共享，本核是 Owner，负责写回（类似 MOESI 的 O）
M	Modified	是	否（脏）	只有本核有，且脏

没有 I：一行要么不在缓存里（根本没这条目），要么就是上面四态之一持有着有效数据——写更新保证共享者手里的数据一直是新的，不需要"失效"这个态。

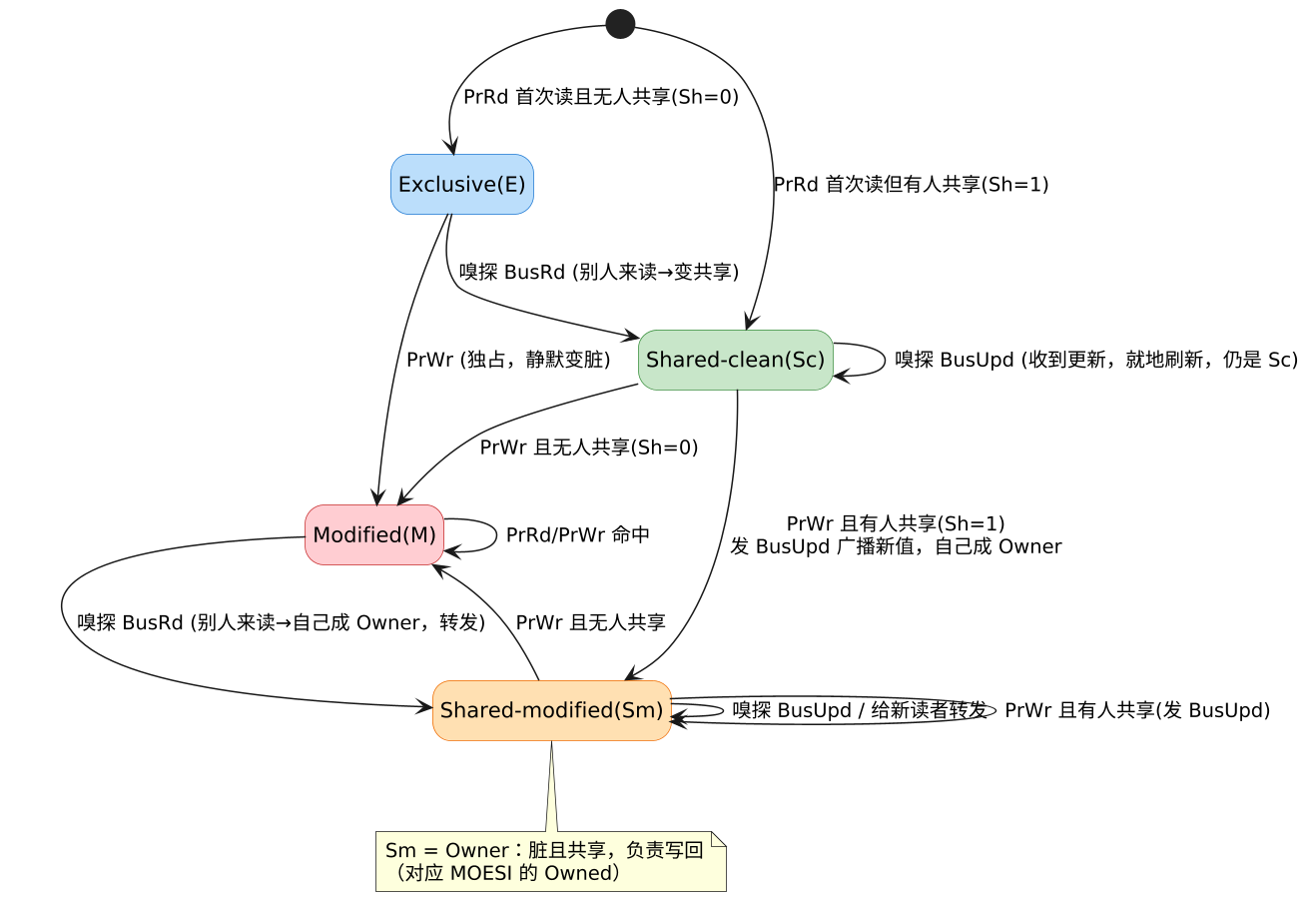

3.3 状态机与信号

先约定术语——分处理器侧(Pr) 和总线侧(Bus) 两类信号（Dragon 是写更新协议，用 BusUpd 而非写失效族的 BusRdX/BusUpgr）：

缩写	含义
PrRd	本核处理器发起的读
PrWr	本核处理器发起的写
BusRd	总线上别的核发起的读请求
BusUpd	写者把新值广播到总线，更新其他核的副本（写更新的核心，取代写失效的"作废"）
Sh	总线上一根专用信号线：是否还有别的核持有该副本（决定写完是变 M 还是 Sm）

要点：

• 写共享行时发 BusUpd（更新别人）而不是 Invalidate（作废别人）——这是和 MESI 的本质分野。
• Sh 信号线决定写完是变 M（独占，没人共享）还是 Sm（还有共享者，我当 Owner）。
• Sm 类似 MOESI 的 Owned：脏 + 共享 + 负责写回。

3.4 为什么现代 CPU 基本不用纯写更新

	写失效 (MESI 族)	写更新 (Dragon)
每次写共享行	发一次失效（小）	广播新数据（大，且可能无人再读）
读者体验	可能 miss 重取	总是命中
写者反复写同一行	第一次失效后别人已 I，后续写无广播	每次写都广播，若读者早不看 → 大量无用流量
主流采用	✅ 是（Intel MESIF、AMD MOESI）	❌ 基本不用（教学/历史）

决定性缺点：写更新在"生产者高频写、消费者读得慢或不读"时，把总线塞满无用的更新广播。写失效则"一次作废，之后随便写"。所以真实 CPU 选写失效；Dragon/Firefly 主要活在体系结构教材里，作为设计空间的另一极。

少数场景写更新有价值（写后立即被多核读、且更新数据小），因此也有混合/自适应协议根据访问模式在两者间切换——但通用 CPU 的默认是写失效。

四、一页速查与开发者视角

	新增态	状态数据	解决什么	代价	谁在用
MOESI	O(Owned)	脏	脏行共享读免写回内存	状态多、写回责任复杂	AMD
MESIF	F(Forward)	干净	多副本抢答/都读内存	状态多、F 转移逻辑	Intel
Dragon	四态(无 I)	混合	写后读者永远命中	每次写都广播	教学/历史

对开发者：三个变种优化都是硬件内部的数据流转，不改变应用层准则——伪共享照样用 cache line 对齐/填充规避（见 mesi-false-sharing），定位照样用 perf c2c（见 mesi-false-sharing 第四节）。你几乎不会在代码里"感知"到 O/F 的存在；Dragon 则主要用于理解设计空间的两极。

一句话总结：MESI 的 E 省"首写广播"；MOESI 的 O 省"写回内存"；MESIF 的 F 省"应答抢答"；Dragon 换了一条"写更新"的路，但广播更新太贵，留在教材里。真实 CPU 是写失效 + 目录的天下。

相关：起点 msi；总纲 mesi（机制 mesi-protocol）；对比 comparison；伪共享与观测 mesi-false-sharing。
