MESI 协议机制 —— 四态、状态机与总线事务
承 msi（"为什么需要一致性"的问题起点）和 mesi（一致性协议族主文档/总纲）。本篇只讲协议本身怎么工作：每个 cache line 的四种状态、两套状态机（本核读写 + 总线嗅探）、以及一次跨核写操作触发的完整总线事务。伪共享这个头号性能坑见 伪共享篇。
一、问题的根源：多核私有缓存
现代 CPU 每个核有自己的 L1/L2 缓存，内存以 cache line（缓存行，通常 64 字节） 为单位在缓存和内存间搬运。同一 cache line 会被多个核各存一份私有副本——一致性问题就出在这里。
完整的物理拓扑（L1/L2 私有、L3/内存共享、总线/互联如何连接各核、各级延迟）和"为什么需要一致性"的问题起点，见 msi 第一节——协议就作用在"私有缓存"这一层。本篇直接从"协议怎么做"讲起。
核心矛盾：同一块内存被多个核各缓存了一份。核 0 改了自己缓存里的 X，核 1 缓存里还是旧的 X——如果放任不管，两个核看到的内存值就不一致了，程序会算错（这个 bug 的完整演示见 msi 第四节）。
缓存一致性协议就是硬件用来保证"多个副本对外看起来始终像一份"的规则。MESI 是最经典的一种：给每个 cache line 标一个状态，用总线嗅探(bus snooping) 让各核互相监听、按状态机迁移。
术语：这类协议叫 write-invalidate（写失效）——某核要写时，先让别人的副本失效，保证同一时刻只有一个"可写"的副本。对立的一类是 write-update（写更新）。两条路线的决策分叉见 msi 第五节，写更新详解见 dragon。MESI/MOESI/MESIF 都属于写失效族。
二、四种状态（MESI）
每个 cache line 在每个核的缓存里独立地处于四态之一：
| 状态 | 全称 | 含义 | 和内存一致? | 其他核可能有副本? | 可否直接写 |
|---|---|---|---|---|---|
| M | Modified（已修改） | 本核改过、是最新值，内存里是旧的；独此一份 | 否（内存脏） | 否 | 可（已拥有） |
| E | Exclusive（独占） | 只有本核缓存了它，且未改、与内存一致 | 是 | 否 | 可（无需通知别人） |
| S | Shared（共享） | 多个核都缓存了，都是干净只读副本 | 是 | 是 | 否（要先让别人失效） |
| I | Invalid（无效） | 本核这行失效/没有，不能用 | — | — | — |
三条关键不变式（协议时刻维持）：
- M 和 E 是"独占"态：全系统只有一个核能对某行处于 M 或 E；此时别的核对该行必为 I。
- 写之前必须独占：要写一行，得先把它变到 M（若在 S，先让所有其他副本失效）。
- M 态的数据比内存新：别人要读它，必须先从 M 那个核拿到（write-back 或转发），不能直接读内存。
E 状态存在的意义（MESI 相比更简单的 MSI 的关键优化）：如果一个核独占且干净（E），它要改这行时不需要发任何总线消息就能直接升到 M——因为没人有副本，不用通知谁。省下的这次总线广播，在"读后即写"（如 counter++、初始化后修改）的常见模式里非常划算。MSI 里"独占干净行"首次写也要广播，MESI 用 E 把这条免了（两协议的逐拍对比见 msi 第六节）。
三、状态机（PlantUML）
沿用 msi 第七节 的信号约定——分处理器侧(Pr) 和总线侧(Bus) 两类：PrRd/PrWr(本核读/写)、BusRd(嗅探到别核读)、BusRdX(别核读独占/RFO)、BusUpgr(别核把 S 升 M)、Flush(把 M 写回或转发)。完整术语表见 msi 第七节。
配色：、、、。

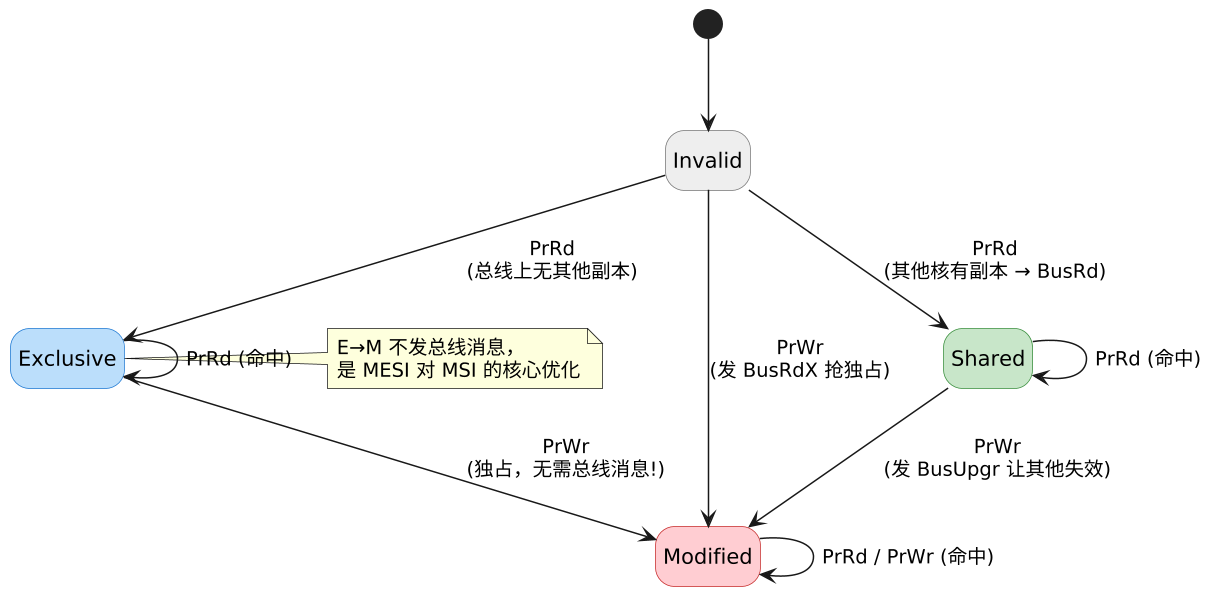

3.1 本核处理器操作驱动的迁移

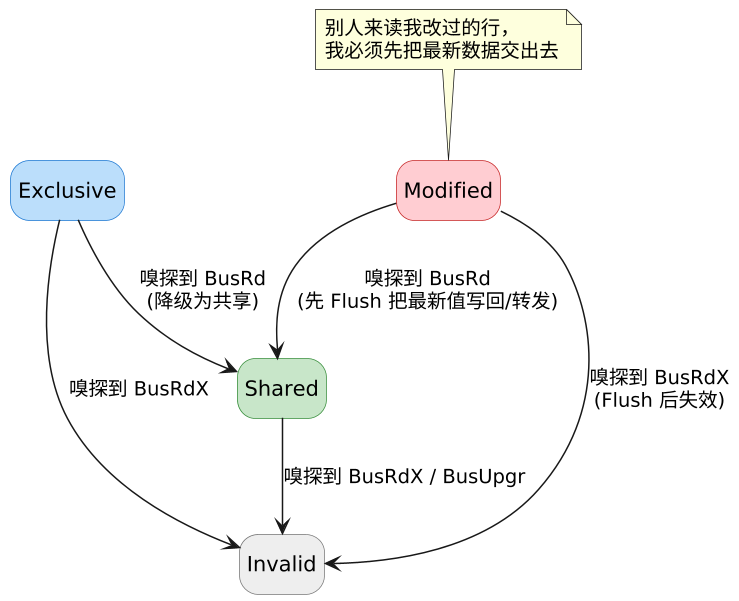

3.2 总线嗅探（监听到别人操作）驱动的迁移
每个核同时在监听总线，看到别的核对自己缓存的行发起操作时，被动迁移：
一句话概括状态机：本核读写让自己"往上升"（I→S/E→M）；别人的读写通过总线嗅探把自己"往下压"（M→S→I）。

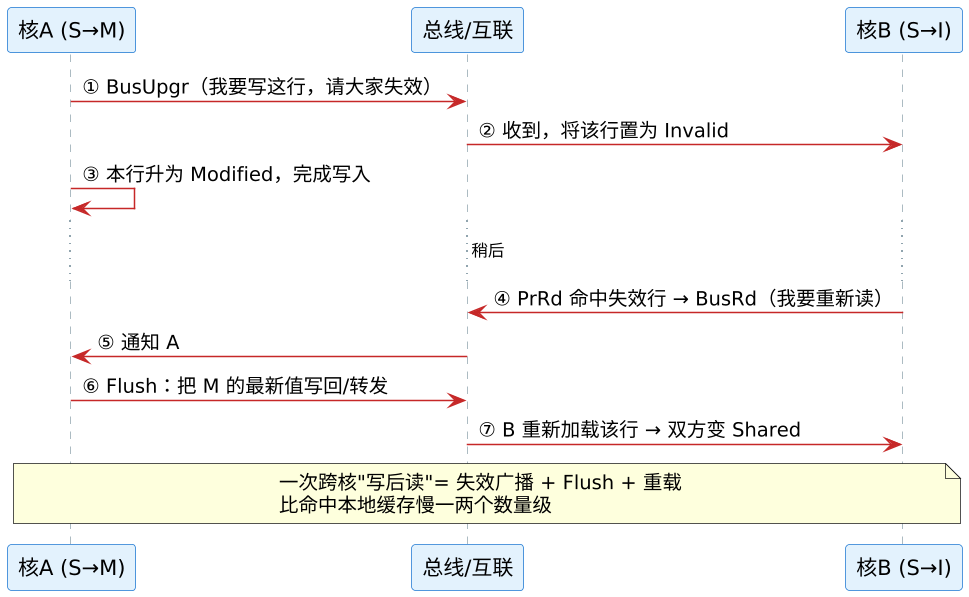

四、一次写操作触发了什么（总线事务时序）
假设核 A、核 B 都缓存了同一行且都是 S，现在核 A 要写：
代价：每次跨核的"写-读"往返都要经过总线广播、失效、Flush、重载。这套通信走 CPU 间互联（和 NUMA 同一套 QPI/UPI/Infinity Fabric）。偶发无所谓，高频发生就是性能灾难——这正是伪共享的机理（详见 伪共享篇）。
五、MESI 与 store buffer / invalidate queue 的衔接
MESI 保证的是"最终一致"：核 A 发出失效请求后，要等所有被失效核回 Inv-Ack 才能确认独占。这个"等"字就是性能杀手——写操作被卡住，后面的指令全排队。
硬件的解法是异步化：
- store buffer（写缓冲）：核 A 把写暂存进 SB，不等 ACK 就继续执行后续指令——代价是产生了写乱序（本核还没写完，别核就看到了更晚的写），要用内存屏障纠正。
- invalidate queue（失效队列）：核 B 收到失效请求后先入队 ACK，不立即停下手头的事去处理——代价是读乱序（本核可能读到已被宣告失效的旧值），用读屏障排空。
这两件"拖延战术"正是 store-buffer 和 invalidate-queue 的主角。MESI 的握手信号（Inv-Ack、BusUpgr）是它们的输入；std::atomic 的 acquire/release 语义则是排空这两个队列的开关（见 atomic）。
一句话总结
MESI = 四态（M 脏独占 / E 干净独占 / S 共享 / I 失效）+ 两套状态机（本核读写"往上升"、总线嗅探"往下压"）+ 一次总线事务（失效广播 → Flush → 重载）；E 态是相对 MSI 的核心优化，握手"等 ACK"的代价则催生了 store buffer 与 invalidate queue。
