store buffer / load buffer 的生命周期：队列型部件的完整故事 ​

这是 uop-pipeline-walkthrough（µop 级流水线走读总纲）的拆分篇之一，专门讲"三条案例之外的队列型部件：store buffer / load buffer 怎么运转、线程切换时流水线里的半成品怎么办"。配套拆分篇：µop 类型与切分 · 关键机制 · 三条指令逐拍走读 · 三案对比。

从三个案例可以提炼出 store buffer 和 load buffer 的完整生命周期。

Store Buffer 槽位生命周期 ​

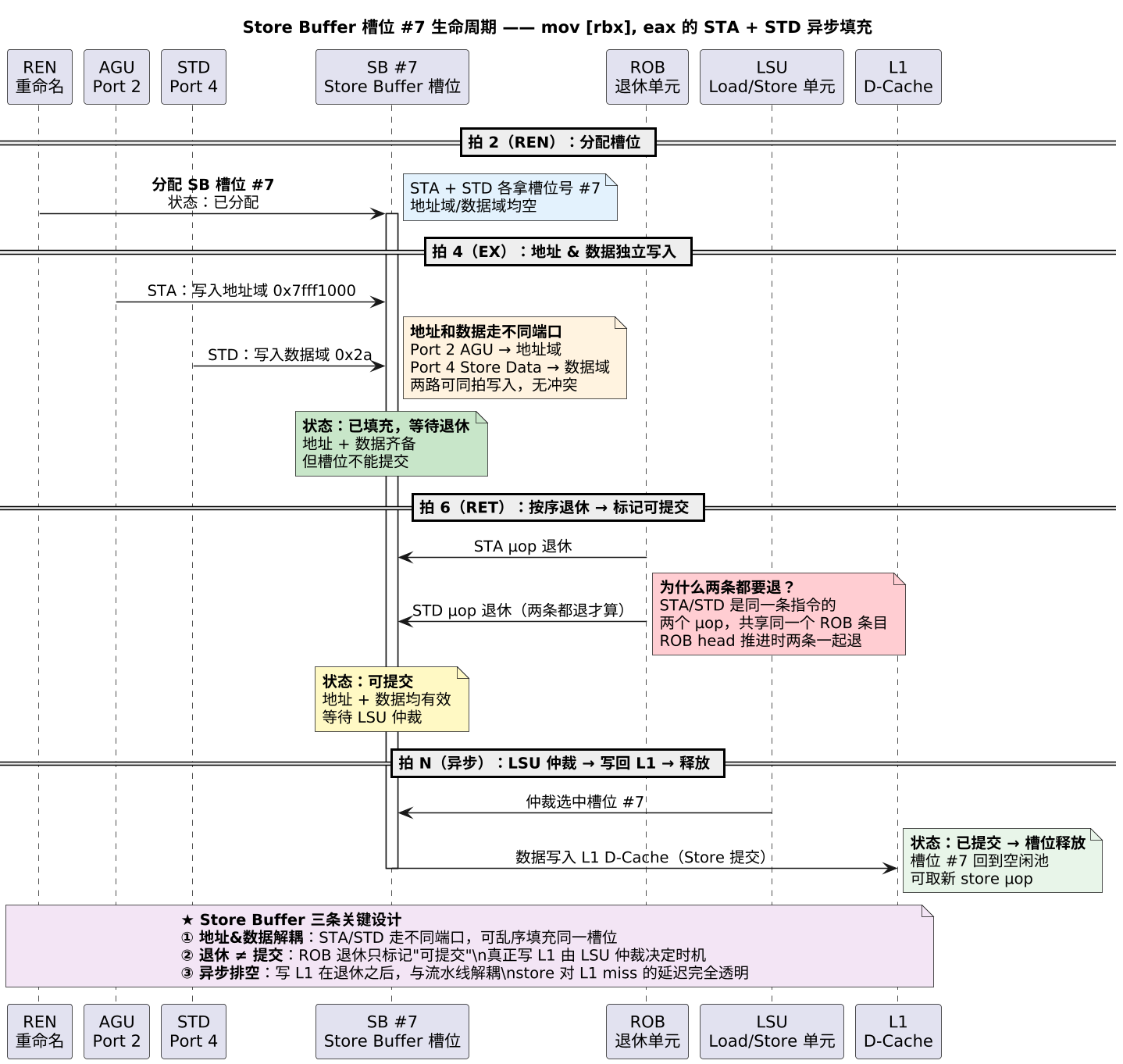

Store Buffer 槽位 #7 生命周期 —— mov [rbx], eax 的 STA + STD 异步填充

Load Buffer 槽位生命周期 ​

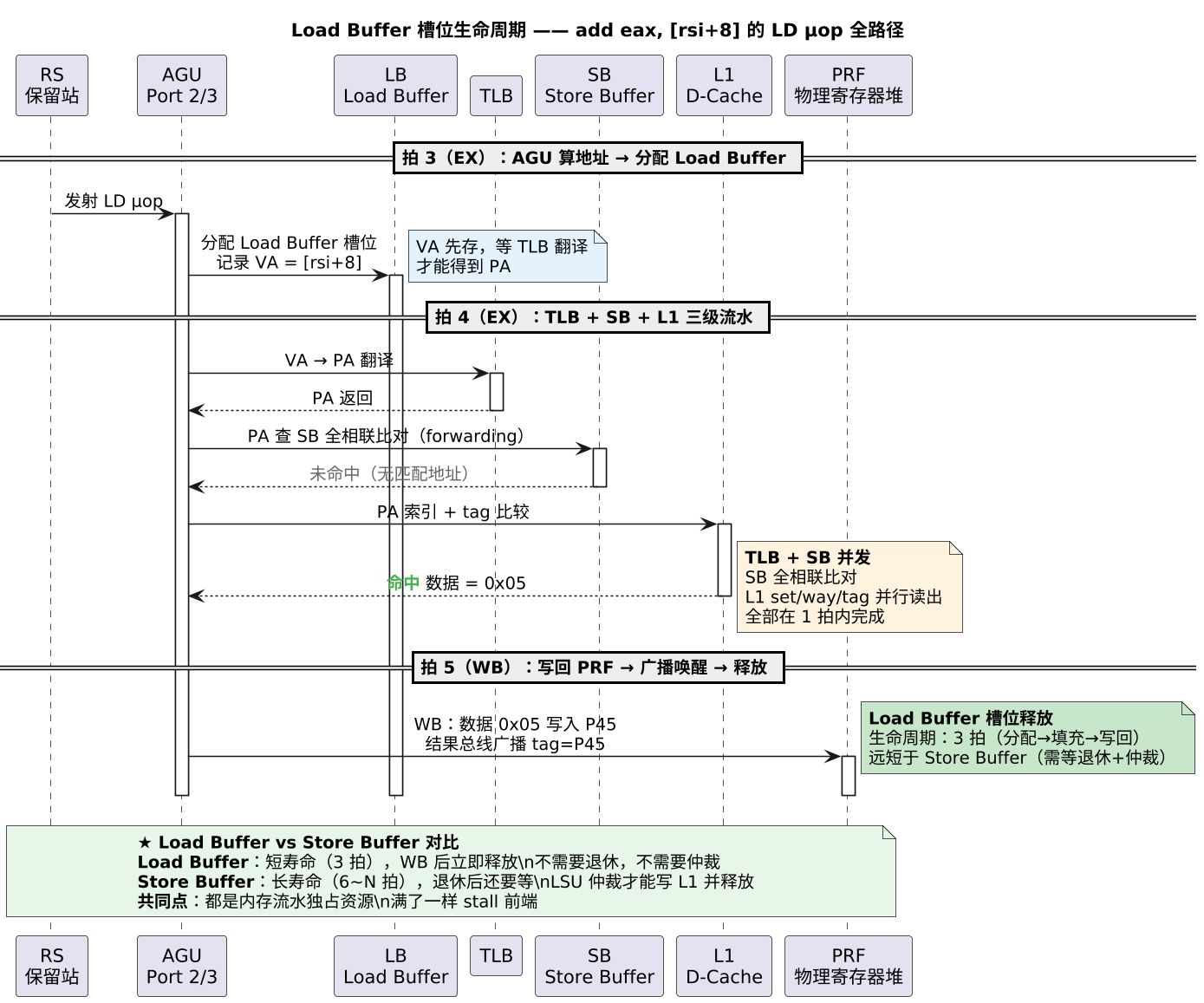

Load Buffer 槽位生命周期 —— add eax, [rsi+8] 的 LD µop 全路径（第 2 张）

两种 buffer 的本质差异 ​

两个序列图揭示了 store buffer 与 load buffer 的本质差异——虽然都叫 "buffer"，生命周期形态却截然不同。

Store Buffer：为"解耦退休与提交"而设计

store 指令的核心矛盾：x86 的 TSO 内存模型要求 store 对本核立即可见（store→load forwarding 让本核后续 load 读到刚写的值），对其他核却要等退休后才全局可见。若退休后直接写 L1，L1 miss 时整个流水线就会卡在退休阶段——对吞吐是灾难性的。

Store Buffer 用"退休标记可提交 → LSU 异步排空"的两阶段设计解耦了这个矛盾：

阶段触发条件做什么对流水线的影响
退休标记STA + STD 都退休槽位地址+数据齐备，标记"可提交"同拍完成，不阻塞退休
LSU 仲裁 & 提交LSU 选中该槽位，L1 可写数据写入 L1 D-Cache，槽位释放退休之后异步进行，流水线完全透明

关键设计：STA 和 STD 独立发射——地址先就绪就先写地址域，数据后到后填数据域，同一槽位的两个字段互不阻塞。案例一的 mov [rbx], eax 因此零额外延迟：两条 µop 同拍发射，退休后由 LSU 挑时间点把数据刷进 L1。

但异步排空也有代价——SB 槽位是物理硬件资源：

  • 槽位满了：前端停止取指译码（store µop 在 REN 阶段分不到槽位 → stall）
  • 合并写：LSU 仲裁优先写同一 cache line 的数据，减少 L1 的 RFO 开销
  • WC 批量提交：写合并缓冲区是 SB 的兄弟结构——突发写入攒够 64 字节一口气写（PCIe 映射内存的关键优化）

Load Buffer：短寿命的流水暂存器

load buffer 没有"退休→仲裁→提交"的异步尾巴——结果在 WB 阶段写入 PRF，槽位当场释放。它存在的意义，是以下三个"时间窗口"需要暂存请求状态：

窗口暂存内容用途
TLB→SB→L1 流水期间VA + 请求状态记录"正在处理中"，一拍的串行查询需要占位
L1 miss→L2/L3 期间PA + LFB/MSHR 索引L2 返回后找到对应的 PRF 目标写回
内存序违规检测VA + 年龄（ROB 位置）younger load 先于 older store 执行时留痕，等 store 地址出来做冲突检测

Store Buffer vs Load Buffer：生命周期差异的本质原因

维度Store BufferLoad Buffer根源
分配时机REN 阶段（前端）EX 阶段（AGU 算完地址）store 地址早分、数据晚到需提前占位；load 先算地址后占位
释放时机LSU 提交到 L1 后WB 写 PRF 后立即store 等退休+仲裁；load 进 PRF 即完成
生命周期6~N 拍（异步尾巴不定）3 拍（固定）store 提交与流水线异步；load 全在流水线内
满的后果REN 阶段 stall（前端停摆）EX 阶段 stall（RS 不再发射 load）分配阶段不同
硬件容量~40—60 条~10—12 条（含 LFB/MSHR）SB 需覆盖 L1 miss 延迟；LB 寿命短不需大容量

一句话：Store Buffer 是"退休后的异步队列"，Load Buffer 是"执行中的流水暂存器"——一个连接退休层与 L1，一个连接执行层与 L1。

LSU、Store Buffer、Load Buffer 的层级关系 ​

这三个概念容易搞混——有的说"LSU 管理 store buffer"，有的说"store buffer 是 LSU 的一部分"，其实它们是容器—子模块—职责的嵌套结构：

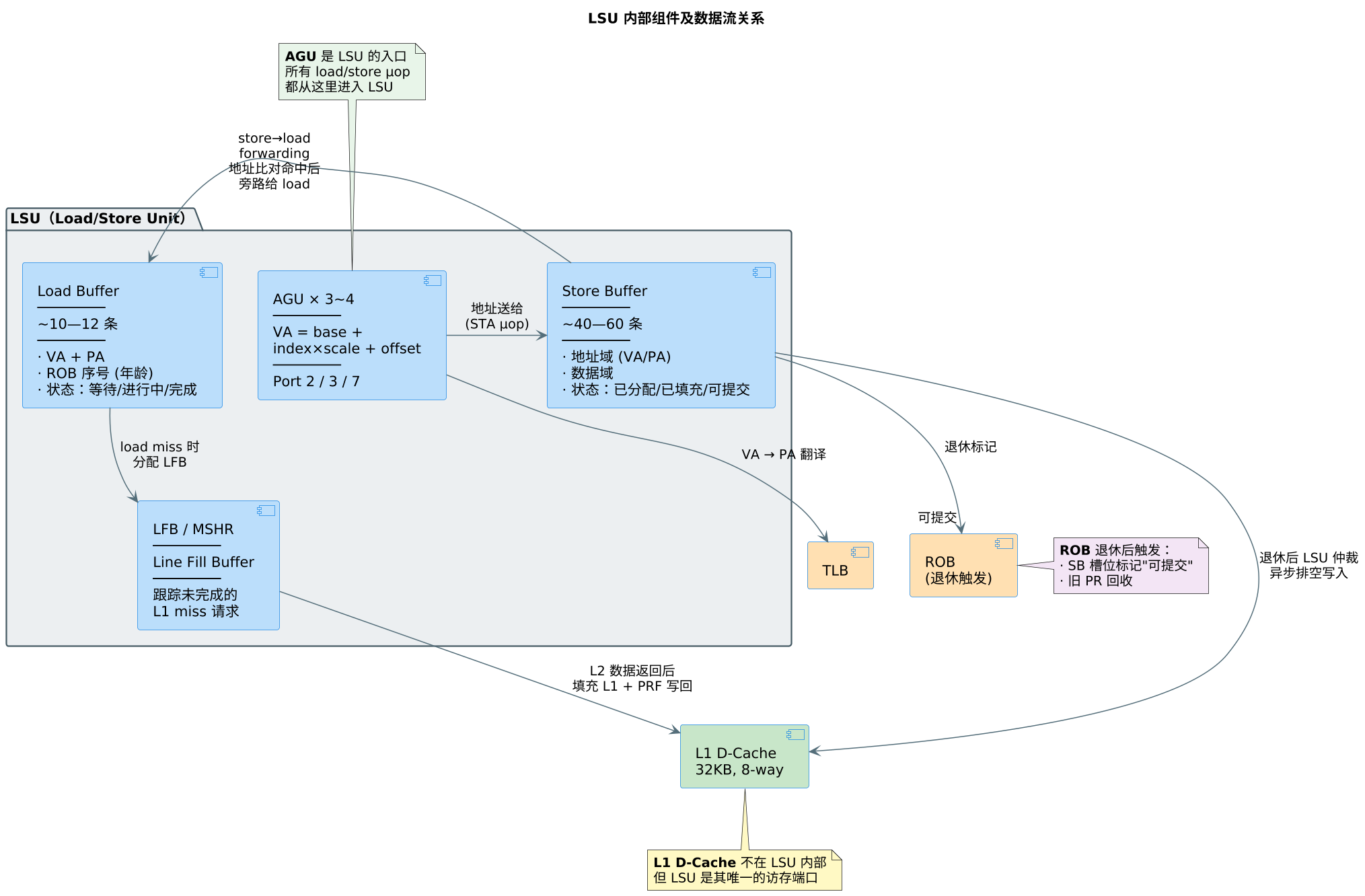

LSU 内部组件及数据流关系（第 3 张）

LSU 是容器，Store Buffer 和 Load Buffer 是它的两个核心子模块，AGU 是它的地址生成前端，LFB/MSHR 是它的 miss 跟踪后端。

三者的职责边界如下：

组件在 LSU 中的角色核心职责不负责什么
LSU整体容器 + 控制逻辑协调所有访存 µop 的执行、排队、转发；管理 store buffer 的仲裁排空、load buffer 的 miss 跟踪、store→load forwarding 的地址比对不执行非访存 µop（ALU/FMA 不走 LSU）
Store Buffer写入侧缓冲暂存 store 的地址和数据；退休后等 LSU 仲裁排空到 L1；为 load 提供 forwarding 数据不主动写 L1（LSU 仲裁决定时机）；不处理 load miss
Load Buffer读取侧暂存 + miss 跟踪暂存进行中的 load 请求状态；记录 L1 miss 的 LFB 索引；参与内存序违规检测不缓存数据（数据直接进 PRF）；不参与 store 提交
AGU地址生成算 VA（base + index×scale + offset），送给 TLB 翻译不访问内存（AGU 只算地址，LSU 拿地址去访问）
LFB/MSHRmiss 状态跟踪记录每条 L1 miss 的 PA + 目标 PRF tag；L2 返回后路由到正确的 PRF不缓存数据本身

数据流角度：store 和 load 穿过 LSU 的路径完全不同：

  • store 路径：AGU 算地址 → SB 槽位（地址域+数据域）→ ROB 退休标记可提交 → LSU 仲裁 → L1
  • load 路径：AGU 算地址 → TLB 翻译 → SB forwarding 检查 → L1 查询 → 命中则 PRF 写回；miss 则由 LFB 跟踪，L2 返回后再写回 PRF

LSU 是内存 µop 的"交通调度中心"：AGU 是入口，Store Buffer 是出城暂存区（等退休后正式出城），Load Buffer + LFB 是进城快递追踪号，控制逻辑负责仲裁排空顺序、store→load forwarding 地址比对、内存序违规检测（memory disambiguation）。

线程切换时，流水线里的"半成品"怎么办 ​

线程切换（时钟中断触发抢占）时，CPU 正投机执行线程 A 的指令，突然要停下来去跑线程 B。关键不是"能不能停"，而是哪些状态算线程 A 的、哪些可以直接扔掉。

答案藏在 ROB 的一个核心设计目标里：精确中断（precise interrupt）。中断发生时，CPU 必须能确定一个"中断发生点"（interrupt point），该点之前的所有指令已完成（架构状态已更新），该点之后的所有指令似乎从未开始（无架构状态残留）。

这对应的硬件动作是——中断信号到达后，CPU 做如下清理：

bash
中断到达时的流水线快照（假设 ROB 里有 120 条 µop，head 在 #50，tail 在 #170）：

ROB:  [已退休 1..49] [① #50 当前head,待退休] [#51..#170 投机态]  ← ① 处的指令对应的 x86 指令边界被选为"中断点"
                  ↑──────────────────┬────────────────────↑
                             架构边界（精确中断点）             投机域（全部丢弃）

各部件被清理的内容：

部件中断时的动作丢弃的工作量切回来要不要重做
ROBhead 之前全部退休 → 中断点标记为退休边界 → head 之后的 µop 全部冲刷（flush）几十~两百条 µop✅ 全部重做
保留站（RS）所有槽位清空（未发射的、正在等的、已发射等 WB 的）几十条 µop✅ 全部重做
Load Buffer所有条目释放（未完成的 load 全部作废）~10 条✅ 全部重做
LFB/MSHR所有进行中的 L2 miss 请求继续完成（数据回来后发现 load 已被冲刷→丢弃）已经在飞行的 miss 请求无法撤回❌ 白飞了
物理寄存器堆（PRF）中断点之后分配的 PR 全部回收（归还空闲列表）几十~上百个 PR✅ 重新分配
RAT恢复到中断点退休时刻的映射状态（ROB 保存了 checkpoint）——
Store Buffer⚠️ 分两种情况，见下文视情况视情况
分支预测器历史状态保留（不随中断清空）——
L1 I/D-Cache内容保留（线程 A 的 cache 热数据对线程 B 可能有用）——

一句话：ROB 的 head 指针就是"精确中断"的分界线——head 之前是已退休的（不可撤销），head 之后是投机态的（可以干净利落地一笔勾销）。中断处理程序只看到 head 之前那些指令的结果。

Store Buffer 的特殊性——这是唯一"退休了但还没完"的状态：

Store Buffer 和上面其他部件有一个根本区别：store µop 退休后槽位还在 SB 里等 LSU 排空。其他部件（RS、LB、未退休 ROB 条目）在退休前都是投机态，可以随意丢弃。但已经退休的 SB 条目——线程 A 从程序视角已经认为"写完了"——如果 CPU 不做特殊处理就切到线程 B，线程 B 的 load 应该能看到线程 A 写的那些值吗？

x86 的做法：中断前排空 Store Buffer。x86 要求 store 在退休时对本核后续 load 可见（store→load forwarding），但中断/异常属于序列化事件（serializing event）。序列化事件发生前，CPU 必须：

  1. ROB 排空到中断点（所有中断点前的指令退休）
  2. Store Buffer 全部排空到 L1 D-Cache（所有已退休的 store 全局可见）
  3. 冲刷中断点之后的所有投机状态

所以 store buffer 在中断时不会丢弃已退休的内容——反而要加速排空。这是中断惩罚的一部分：

bash
中断到达

  ├── 中断点之前的 store µop：全部退休 → SB 槽位标记"可提交"
  │                           → LSU 立即仲裁排空（不等自然排空时机）
  │                           → 写入 L1 D-Cache
  │
  ├── 中断点之后的 store µop：SB 槽位释放（未退休 → 丢弃）
  │                           → 切回来重新执行
  │
  └── 中断点之后的所有其他 µop：ROB/RS/LB/LFB 全部冲刷

量化：一次线程切换丢失了多少工作

假设线程 A 在 3 GHz CPU 上跑了 10 ms 后被抢占：当时 ROB 里约 150 条 µop 在飞（Skylake ROB = 224 条目），RS 里约 60 条在等/在执行：

丢弃的数量等价于切回来重做的代价
ROB 中未退休 µop~150 条~40—50 条 x86 指令~15—20 ns
RS 中等待/执行中 µop~60 条~20 条 x86 指令~7—10 ns
Load Buffer + LFB 飞行中~5—10 条 miss已在 L2/L3 飞行的 miss 不可撤回数据白取，浪费带宽
Store Buffer 排空~20—40 条积压的 store 逐条写 L1~10—30 ns
合计浪费——~50—100 ns

10 ms 时间片里线程 A 执行约 3000 万条指令，丢掉的 50 条仅占 0.00017%。上下文切换真正的开销不在"重做"，而在 TLB/cache 污染：页表切换导致 TLB flush（PCID 可保护为 partial flush），线程 B 代码和数据冷启动带来大量 cache miss——比丢几十条 µop 大几个数量级。

Store Buffer 排空是上下文切换的一个隐性延迟来源

x86 的序列化事件强制排空 store buffer。写入密集型程序（如 memset 循环）可能积压 40+ 条已退休的 store；中断时 LSU 必须逐条写入 L1——每条要 write port 空闲 + cache line 处于 M/E 态，若 line 不在 L1 还得先发 RFO 取回，排空可能长达几百拍。

这也是为什么实时系统要避免在写入密集的关键路径上被抢占——不是怕"重做"，是怕 store buffer 排空引入不可预测的延迟抖动。
