三条指令逐拍走读：store / load / FP 的全旅程

这是 uop-pipeline-walkthrough（µop 级流水线走读总纲）的拆分篇之一，逐拍走读三条有代表性的指令：纯 store（无依赖、双 µop 并行）、load + ALU（有 RAW 依赖、load→use 延迟）、浮点 load + FP（跨集群调度）。配套拆分篇：µop 类型与切分 · 关键机制 · 三案对比 · buffer 生命周期。

三条指令一览（全部假设 L1 D-Cache 命中、无分支误预测、前端无瓶颈）：

案例	指令	µop 切分	看点
一	mov [rbx], eax	STA + STD	无依赖，双 µop 并行发射，Store Buffer 聚合
二	add eax, [rsi+8]	LD + ADD	RAW 依赖，load→use 最小 2 拍延迟
三	addsd xmm0, [rdi+rcx*8]	LD + ADDSD	跨集群：INT RS 与 FP RS 之间 tag 广播 +1 拍

案例一：mov [rbx], eax —— store 指令的全旅程

假设条件：

• rbx = 0x7fff1000（有效虚拟地址），eax = 0x2a（要写入的值）
• 指令之前 rbx、eax 都已就绪；ROB 里没有未退休的指令堵在 head；Store Buffer 有空闲槽位
• [rbx] 对应的 cache line 在 L1 D-Cache 中（M 态，可直接写）

µop 切分与依赖分析

mov [rbx], eax
  ├── µop₁: STA  (Store Address)  — AGU 算目标地址，写入 store buffer 地址域
  └── µop₂: STD  (Store Data)     — 把 eax 的值写入 store buffer 数据域

为什么 store 要拆成 STA + STD（不绑成一条）：mov [rbx], eax 要干两件彼此独立的事——算出地址（用 rbx）和拿到数据（用 eax）。两个源寄存器不同、走的执行端口不同（AGU Port 2/3/7 vs Store Data Port 4）、各自操作数未必同时就绪。绑成一条就得等两个操作数都齐才能发射，浪费 AGU 的调度机会；拆开后地址先就绪就先发 STA，数据晚到就晚发 STD，互不阻塞。

STA 和 STD 之间没有 RAW / WAR / WAW 依赖：两个源完全不同，也不写物理寄存器（store 不产生寄存器结果）。唯一的"汇合点"是 Store Buffer 的同一个槽位——地址写地址域、数据写数据域，填充的是不同字段，没有先后覆写冲突。所以可以同拍发射、可以任意先后。

µop 级流水线序列图

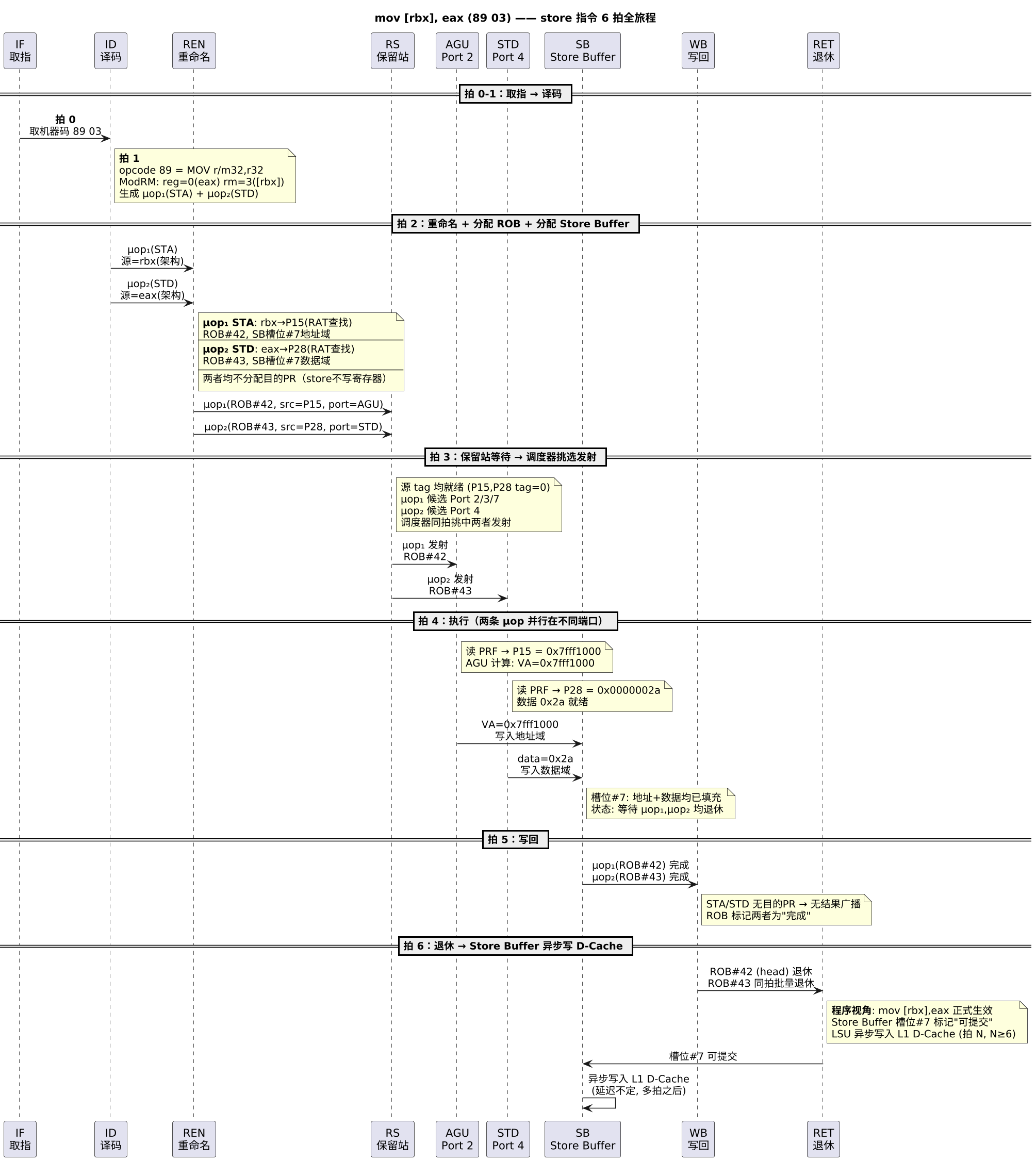

下图把所有参与者拉成纵向生命线，µop 按拍（时钟周期）从 IF 流动到 RET。注意 两条 µop 在不同执行端口并行展开——STA 走 Port 2 的 AGU，STD 走 Port 4 的 Store Data 端口，两者同拍发射、同拍执行。

各阶段的关键细节

拍 0-1（IF→ID）：mov [rbx], eax 的 x86 编码为 89 03（2 字节，ModRM 编码）。译码器解析 opcode 89 = MOV r/m32, r32，ModRM 解码得到 reg=eax dst=[rbx]，生成 STA + STD 两条 µop。

拍 2（REN）：查 RAT 把 rbx→P15、eax→P28。STA 和 STD 都不写目的寄存器，不分配新 PR。ROB 各分配一个槽位（#42、#43），Store Buffer 分配同一个槽位 #7（STA 绑地址域，STD 绑数据域）。

注意：STA 和 STD 虽是同一条指令切出来的，但在 ROB 里各占一个槽位。Store Buffer 槽位 #7 在 µop₁ 退休前就已写入地址，但只有等 µop₂ 也退休后，槽位才标记"可提交"。

拍 3（RS）：两条 µop 进 INT RS，源 tag（P15、P28）早已就绪，调度器看到 Port 2 AGU 和 Port 4 STD 都空闲，同拍发射。

拍 4（EX）：µop₁ 的 AGU 算 VA = 0x7fff1000，µop₂ 从 PRF 读出 0x2a，地址和数据在同一拍内并行汇入 Store Buffer 槽位 #7——这正是 STA/STD 拆分的收益。

拍 5（WB）：STA/STD 都不产生寄存器写回，ROB 标记两者"完成"。

拍 6（RET）：ROB head #42、#43 按序退休，槽位 #7 标记"可提交"。之后 LSU 异步地把数据写入 L1 D-Cache（拍 N，N≥6）。从程序视角，这条 store 在退休拍正式生效。

写入 L1 D-Cache 没有单独的 µop。 store 的全生命周期只涉及 STA + STD 两条 µop，退休之后的事由 Store Buffer 控制器（LSU 内部状态机）后台完成——按槽位序号排空到 L1，不消耗发射带宽、不占 ROB、不进 RS。唯一能"看到"它的地方：后续同核 load 命中"已退休还没排空"的槽位时，触发 store-to-load forwarding，直接从 store buffer 拿数据，不走 D-Cache。

关键洞察

store 指令的"执行完毕" ≠ "内存已更新"

• 拍 4：执行完毕（Store Buffer 已填充地址和数据）
• 拍 6：退休（槽位标记"可提交"，程序视角生效）
• 拍 N（N≥6）：真正写入 L1 D-Cache（LSU 异步完成，可能很多拍之后）

★ 多核编程的核心：其他核在"退休"和"写入 D-Cache"之间的窗口期看不到这个 store——这就是 StoreLoad 重排的根源。详见 store-buffer。

案例二：add eax, [rsi+8] —— load + ALU 混合指令

假设条件：

• rsi = 0x7fff2000，eax = 0x10（当前值）
• [rsi+8] = [0x7fff2008] 在 L1 D-Cache 中命中，值 = 0x05
• 指令之前 rsi 和 eax 都已就绪；前一条对 eax 的写已完成（此 add 写的是新 PR）

µop 切分与依赖关系

add eax, [rsi+8]
  ├── µop₁: LD  tmp, [rsi+8]     ← Load：从 [rsi+8] 读 4 字节 → 临时物理寄存器 P_new
  └── µop₂: ADD eax, tmp         ← ALU：eax + tmp → eax（新 PR）
         │         │
         │         └── 源2：依赖 µop₁ 的结果 P_new（RAW 真依赖！）
         └── 源1：读 eax 的当前 PR（P28，已就绪）

这是有 RAW 依赖的一对 µop：µop₂ 的源操作数 tmp 来自 µop₁ 的结果。µop₂ 必须在 RS 里等 µop₁ 的结果总线广播（tag 匹配）才能发射。这就是为什么 load→use 延迟对性能影响大。

µop 级流水线序列图

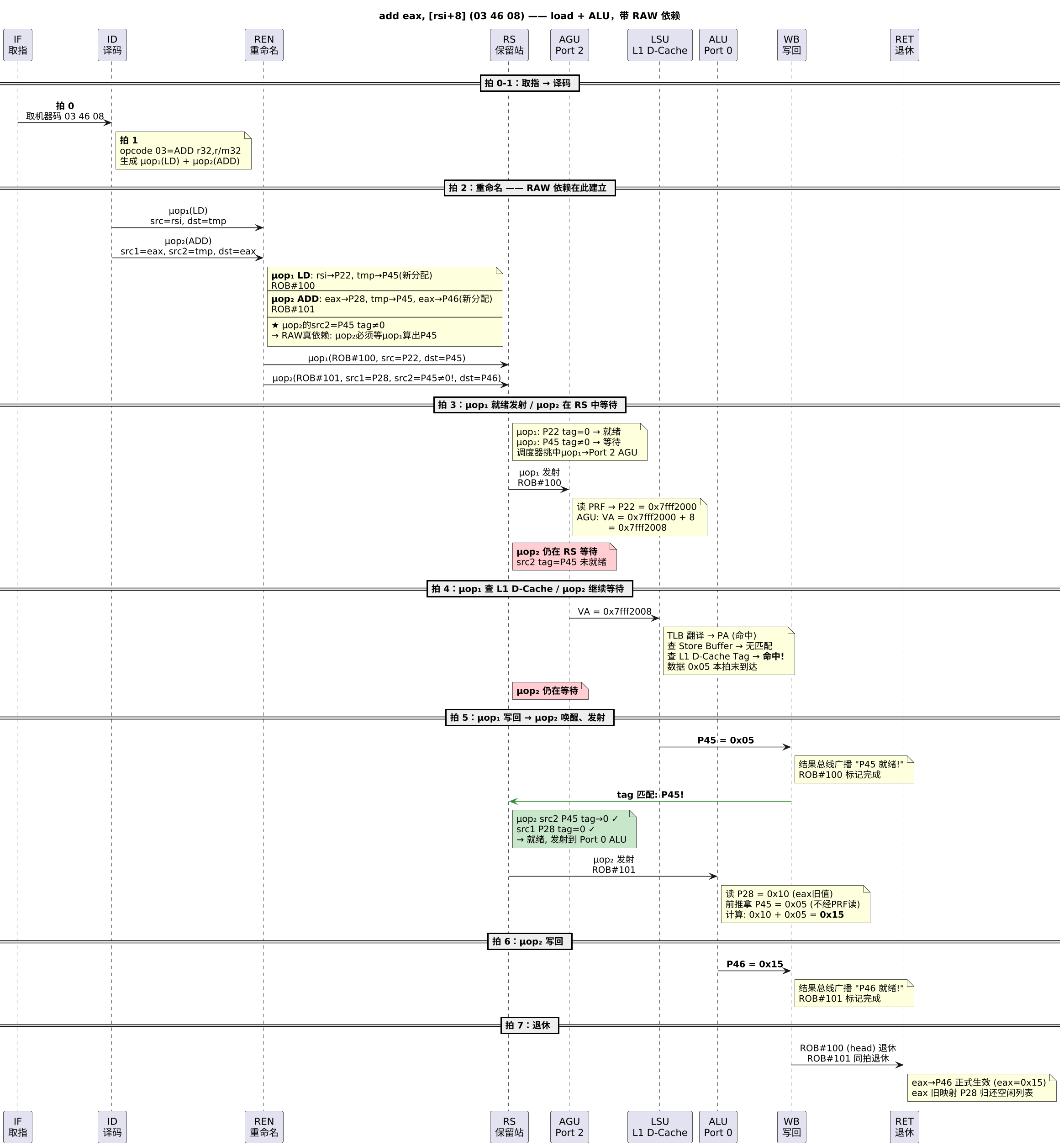

下图展示 LD→ADD 这对有 RAW 依赖的 µop 如何穿过流水线各阶段。关键看点：µop₂(ADD) 在 RS 里等待 µop₁(LD) 的结果总线广播，P45 的 tag 从"等待"→"就绪"的那一拍的唤醒逻辑。

各阶段的关键细节

拍 0-1（IF→ID）：add eax, [rsi+8] 编码为 03 46 08（3 字节，ModRM+disp8）。译码器生成 µop₁: LD tmp, [rsi+8] 和 µop₂: ADD eax, tmp。注意 tmp 是译码器自动插入的伪寄存器（pseudo-register）——它在重命名阶段分配真实的物理寄存器（下一拍分配 P45），但不对应任何架构寄存器（RAX/RBX 等的 RAT 表项都不会指向它），程序层面对它完全无感知。它唯一的作用是承载 load 结果，供 ADD µop 消费后立即归还。

拍 2（REN）——RAW 依赖在此建立：

; 译码产物（架构寄存器）               →  重命名后（物理寄存器）
; µop₁: LD  tmp, [rsi+8]               →  LD  P45, [P22+8]     ROB#100
; µop₂: ADD eax, tmp                   →  ADD P46,  P28, P45   ROB#101  ← P45 tag 非零！

• µop₁：源 rsi→P22（已就绪），目的 tmp 从空闲列表分配 P45；ROB 分配 #100
• µop₂：源1 eax→P28（已就绪），源2 tmp→P45（tag 非零！），目的 eax 分配 P46；ROB 分配 #101

为什么 ADD 重命名后变成了三个操作数？ x86 的 add eax, tmp 语义是 eax = eax + tmp——两操作数，eax 既是源又是目的。但 µop 内部是 RISC 风格三操作数 dest = src1 OP src2，原因在寄存器重命名的核心规则：每次写入必须分配新的物理寄存器。eax 的旧值是 P28，不能把加法结果写回 P28（可能有其他飞行中的 µop 还在读 P28），所以分配 P46 作为新目的。所有 x86 的"累加器风格"两操作数指令，在 µop 层面全部展开为三操作数。这也是 PRF 条目数远超架构寄存器数的根本原因——每条写寄存器的 µop 都要消耗一个新的 PR，旧 PR 要等最后一个消费者读完才归还。

重命名的精妙之处：µop₁ 的目的 PR P45 和 µop₂ 的源2 PR P45 是同一个物理寄存器。RAT 在 µop₁ 分配时就建立了 tmp→P45 映射，µop₂ 紧接着查 RAT 就拿到了 P45。这就是 RAT 的"写后读"转发——不需要 µop₁ 执行完，µop₂ 就知道"我等的是 P45"。

拍 3（RS）：µop₁ 的 P22 就绪，发射到 Port 2 AGU 算地址。µop₂ 的 P45 tag 非零，留在 RS 里等待。

拍 4（LSU）：µop₁ 的 LSU 流水线——TLB 翻译 VA→PA，查 Store Buffer 无匹配（无前向可能），查 L1 D-Cache Tag，命中，数据 0x05 本拍末返回。µop₂ 仍在 RS 里空等。

拍 5（WB + RS 唤醒）：µop₁ 的结果 0x05 写入 P45，结果总线广播 tag。RS 里的 µop₂ 监听到 P45 就绪→源2 tag 清零→发射到 Port 0 ALU。ALU 通过前推网络直接拿 P45 的值（跳过 PRF 读，省 1 拍）。

拍 6（WB）：µop₂ 的结果 0x15 写入 P46，后续依赖 eax 的 µop 被唤醒。

拍 7（RET）：ROB #100、#101 同拍退休，eax→P46 正式生效。

load→use 延迟分析

事件	拍号	距 µop₁ 发射的延迟
µop₁ 发射到 AGU	拍 3	—
µop₁ L1 D-Cache 命中，数据返回	拍 4 末	1 拍
µop₁ 写回 P45，唤醒 µop₂	拍 5	2 拍
µop₂ 发射到 ALU（前推拿 P45）	拍 5	2 拍
µop₂ 写回 P46	拍 6	3 拍

load→use 最小延迟 = 2 拍（L1 D-Cache 命中 + 前推旁路）。如果 L1 miss 则需额外 12 拍（L2 hit）到数百拍（DDR）。

这 2 拍间隙里，如果 µop₁ 和 µop₂ 之间还有其他不依赖的指令，乱序执行可以用它们填入，掩藏这段延迟。

案例三：addsd xmm0, [rdi+rcx*8] —— 浮点 load + FP 运算，跨集群调度

假设条件：

• rdi = 0x7fff3000, rcx = 3
• xmm0 当前值 = 1.5 (double)
• [rdi + rcx*8] = [0x7fff3018] 在 L1 D-Cache 中命中，值 = 2.5 (double)
• 前一条对 xmm0 的 FP 写已完成

µop 切分与跨集群路径

addsd xmm0, [rdi+rcx*8]
  ├── µop₁: LD  tmp, [rdi+rcx*8]     ← Load：AGU 算地址，读 8 字节 → 临时 FP 物理寄存器
  └── µop₂: ADDSD xmm0, tmp          ← FP ADD：xmm0 + tmp → xmm0（走 FP 执行单元）

和案例二的关键区别：µop₁ 走 INT 集群（AGU 在 INT 侧），µop₂ 走 FP 集群（FP ADD 在 FP 侧）。两条 µop 在重命名后分到不同的保留站——µop₁ 进 INT RS，µop₂ 进 FP RS。跨集群的 tag 广播需要额外 1 拍的物理走线延迟。

µop 级流水线序列图

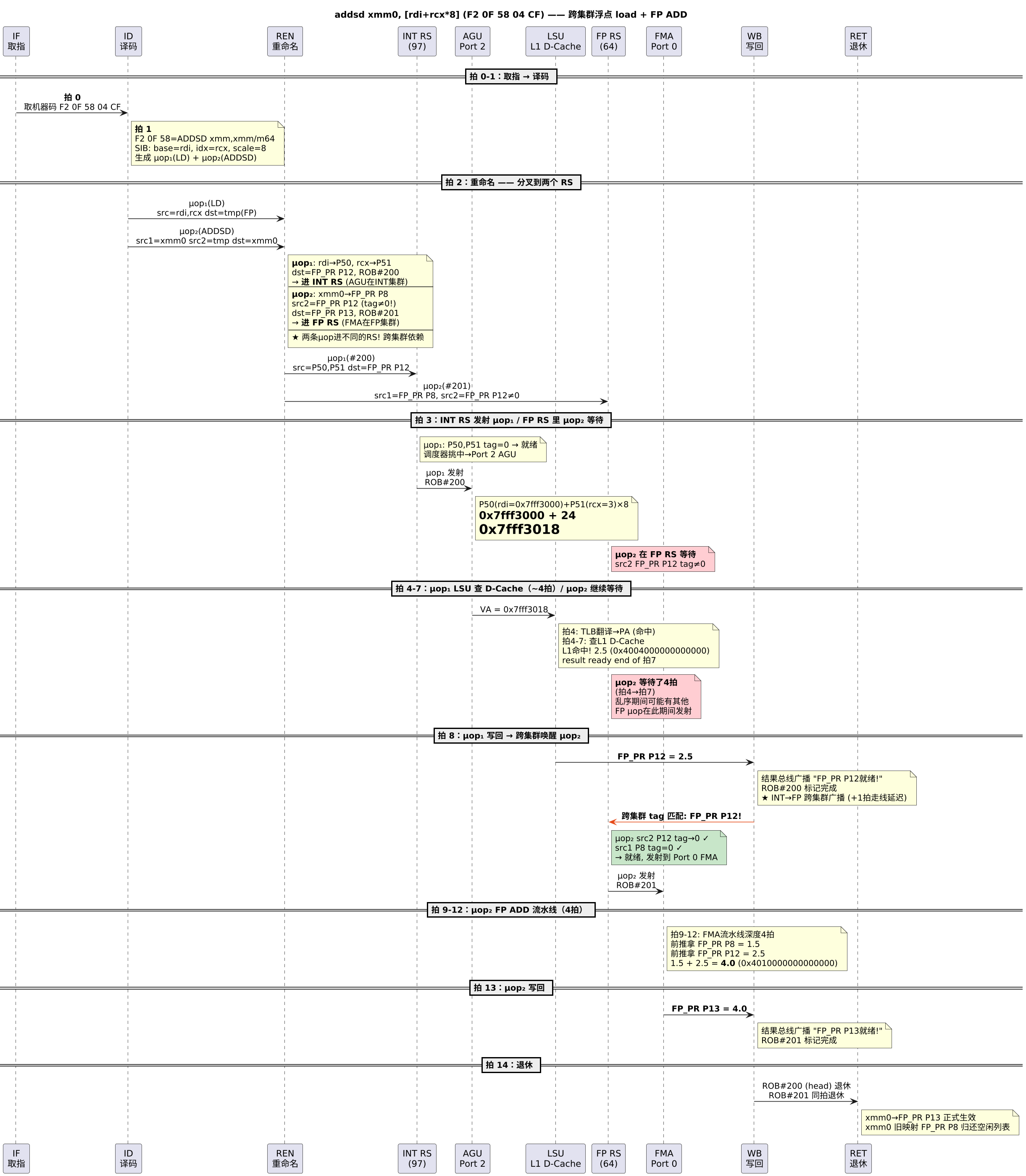

和案例二不同的是，µop₁(LD) 进 INT RS、µop₂(ADDSD) 进 FP RS——两条 µop 分属不同调度域。序列图中 INT RS 和 FP RS 各占一条生命线，跨集群的 tag 广播延迟一目了然。

各阶段的关键细节

拍 0-1（IF→ID）：addsd xmm0, [rdi+rcx*8] 编码 5 字节（F2 0F 58 04 CF），带 SIB 字节编码 base+index*scale 寻址。生成 µop₁: LD tmp, [rdi+rcx*8] 和 µop₂: ADDSD xmm0, tmp。

拍 2（REN）——本案例最关键的一拍：

• µop₁：rdi→P50、rcx→P51（都就绪），目的 tmp 从 FP 空闲列表分配 FP_PR P12，进 INT RS
• µop₂：xmm0→FP_PR P8（就绪），src2 tmp→FP_PR P12（tag 非零），目的 xmm0 分配 FP_PR P13，进 FP RS

两条 µop 进了不同的 RS。INT RS 的 tag 广播和 FP RS 的 tag 匹配走不同的物理总线，µop₁ 在 INT 集群完成 load 后，结果要跨集群广播到 FP 集群才能唤醒 µop₂——这额外增加了 ~1 拍物理走线延迟。

拍 3（INT RS 发射 µop₁）：µop₁ 的源操作数全就绪，AGU 算地址 0x7fff3018。µop₂ 在 FP RS 里等待 FP_PR P12。

拍 4-7（µop₁ LSU 查缓存，4 拍）：LSU 走 TLB→L1 D-Cache，数据 2.5 在拍 7 末就绪。µop₂ 在 FP RS 里空等这 4 拍。

拍 8（跨集群唤醒）：FP_PR P12 写入 2.5，结果总线跨集群广播到 FP RS，µop₂ 被唤醒并发射到 Port 0 FMA。

拍 9-12（FP 流水线，4 拍）：FMA 单元内部 4 拍流水线计算 1.5+2.5=4.0。

拍 13（µop₂ WB）：FP_PR P13 写入 4.0。

拍 14（RET）：ROB #200、#201 同拍退休，xmm0→FP_PR P13 正式生效。

跨集群调度的性能影响

INT 集群 vs FP 集群的调度差异

• 案例二（add eax, [rsi+8]）：两条 µop 都在 INT 集群 → 同一个 RS → tag 广播 0 额外延迟
• 案例三（addsd xmm0, [rdi+rcx*8]）：µop₁ 在 INT 集群（AGU），µop₂ 在 FP 集群（FMA）
  • 跨集群 tag 广播额外 ~1 拍走线延迟
  • 但 FP 执行单元延迟本来就长（4 拍 vs 1 拍 ALU），多 1 拍不敏感
  • 真正敏感的是：如果 AGU 和 FP 单元之间需要频繁传递数据（如混合精度计算），跨集群通信成为瓶颈

三条指令全部走读完毕，把它们的时间线叠在一起对比，看规律——三案对比与生命周期总表。
