寄存器重命名与顺序退休：并行度怎么挖出来、正确性怎么收住 ​

承乱序执行总纲 cpu-out-of-order，五大部件框架见 ooo-mechanism。本篇讲乱序执行的两个关键部件：寄存器重命名（§三）负责挖并行——把"名字冲突"的假依赖抹掉，让更多指令能乱序；顺序退休（§四）负责收正确性——乱序算完的结果必须按程序序对外生效，这是"单核完全察觉不到乱序"的根本原因。

一、寄存器重命名：为什么能挖出更多并行 ​

乱序的自由度常被"假依赖"限制。看这段：

asm
① add rax, rbx      ; 写 rax
② mov [mem], rax    ; 读 rax
③ add rax, rcx      ; 又写 rax  ← 和① 抢同一个 rax 名字(WAW),和② 有 WAR

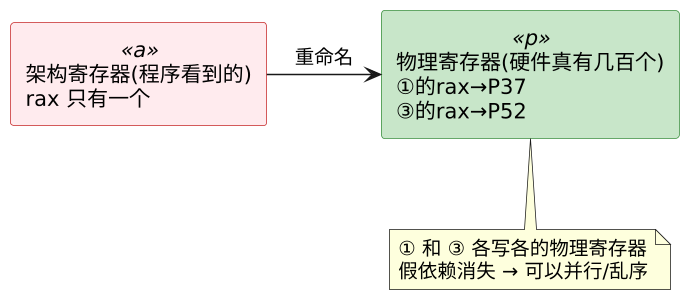

③ 和① 逻辑上不相关，却因为都叫 rax 而不能乱序（这叫名字依赖/假依赖，不是真的数据依赖）。寄存器重命名把它们映射到不同物理寄存器：

寄存器重命名与顺序退休：并行度怎么挖出来、正确性怎么收住 示意图
  • 真依赖(RAW，读后写的数据流) 无法消除，必须等——这是乱序的硬边界。
  • 假依赖(WAR/WAW，只是名字冲突) 靠重命名消除——这是乱序能挖出并行的关键。

现代 x86 架构寄存器只有 16 个通用寄存器，但物理寄存器有几百个。重命名让"名字不够用"不再限制并行度，是乱序执行威力的放大器。

重命名消除假依赖的完整机制（寄存器重命名表 RAT、物理寄存器池 PRF、回收时机与分支恢复的细节）见 register-renaming——它是乱序执行真正能挖出并行度的前提：没有它，保留站里大量 µop 明明操作数都齐了，却被"名字冲突"卡住发不出。

二、顺序退休：单核为什么完全察觉不到乱序 ​

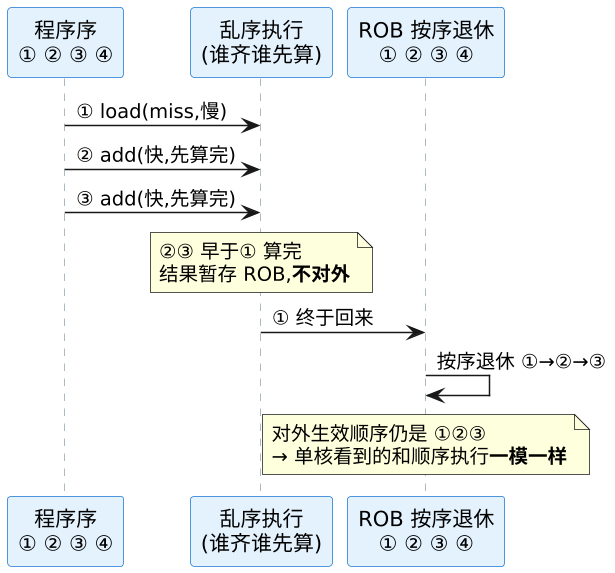

这是理解"乱序执行 ≠ 内存重排"的关键。指令可以乱序执行，但必须按程序序退休(retire/commit)——即"对外生效、写进架构状态、可被观测"这一步严格按原顺序。

寄存器重命名与顺序退休：并行度怎么挖出来、正确性怎么收住 示意图（第 2 张）
  • 投机执行：遇到分支还没算出方向时，CPU 会猜一条路先执行；猜错就把 ROB 里这批投机指令全部作废（像没发生过）。所以乱序 + 投机也不会污染架构状态。这个"猜"由分支预测器负责，猜得准不准直接决定性能——详见 branch-prediction。
  • 精确异常：靠顺序退休，异常/中断发生时架构状态恰好停在"出错指令之前全退休、之后全没生效"，和顺序执行的语义一致。
  • 结论：单核程序无论如何都察觉不到自己被乱序执行了——结果和顺序一致，异常点也一致。乱序纯粹是"偷偷加速"，语义零改变。

这正是乱序执行和内存重排的分水岭：乱序执行的乱序被 ROB 顺序退休收口在核内，单核透明；而内存重排是退休之后、写还堵在 store buffer 里没对别的核可见——那已经不是乱序执行的范畴了。

为什么不能"执行完就生效"？ 有人会问：结果算完直接写架构寄存器不就完了，何必非要等退休？答案是精确异常：如果指令② 在① 之前算完就生效，而① 中途抛了异常（比如 load 到非法地址），此时架构状态已经写入了② 的结果——但按程序序，② 根本不该执行。顺序退休保证"异常发生时，出错指令之前全部生效、之后全部未生效"，这是调试器和信号处理能工作的前提。没有它，异常处理程序看到的寄存器状态将是一锅粥。

ROB 的完整机制（保序退休、多端口并行退休、对头阻塞、精确异常、分支误预测恢复）见 rob。

三、重命名与 ROB 的协同：物理寄存器的完整一生 ​

重命名和顺序退休不是两个孤立的机制，它们靠物理寄存器池咬合在一起。一条指令的"暂存格"是这样流转的：

  1. 分配：重命名时从 free list 拿一个物理寄存器（比如 P41）映射给架构寄存器（rax），记录进 RAT；
  2. 写值：执行完成后把结果写进 P41（PRF，物理寄存器文件）；
  3. 等待退休：P41 里的值暂存着——即使后面指令已经把 rax 改成新映射，P41 的旧值也不能丢，因为还没退休的指令可能还要读它；
  4. 释放：等这条指令按序退休、且所有更老的引用它的指令都退休了，P41 才回到 free list 被复用。

回收时机是重命名的隐藏难点：物理寄存器不能"指令一退休就释放"，还要等所有引用它的指令都过掉（它们的 ROB 条目都退休）——这个"延迟释放"决定了物理寄存器池需要几百个而不是几十个。池子不够，重命名就得停，乱序并行度直接受限。

分支误预测时的回滚也靠这套结构：重命名每拍维护 RAT 的 checkpoint，猜错时整批投机映射作废、RAT 恢复到 checkpoint 那一拍——所以"误预测恢复"本质上是"重命名状态的回滚"。

四、顺序退休的代价：为什么 ROB 不能无限宽 ​

顺序退休保证了正确性，但它是单点瓶颈：

  • 退休带宽有限：Skylake 每拍最多退休 4 条。即使执行端每拍跑满 6~8 条，对外生效仍是 4 条/拍封顶——IPC 不可能超过退休带宽。
  • 对头阻塞：ROB 是按序退休的队列，队头的指令没完成（比如一条 load miss），后面的指令算完了也得排队——"队头堵住，后面全等"。这正是 §二 序列图里"① load miss、②③ 先算完也不能先生效"的原因。
  • 指令集差异：x86 的复杂指令常被拆成多个 µop，退休按 µop 粒度处理；RISC 大多 1 条指令 1 个 µop，退休管理更简单。

这就是"挖并行"和"收正确性"的完整配合：重命名把并行度挖出来（假依赖消失），ROB 把并行度限制在安全范围内（按序退休），物理寄存器池在两者之间流转——池子越大并行越高，回收越谨慎正确性越稳。 RAT/PRF 的硬件细节见 register-renaming，ROB 结构见 rob。

一个常见误解：重命名 ≠ 消除所有依赖 ​

重命名只消除名字冲突（WAR/WAW），不消除数据流依赖（RAW）。前者是"换名字"，后者是"等结果"。看三条指令：

① add rax, rbx
② add rax, rcx   ; 与① WAW——重命名后各写各的物理寄存器，可并行
③ add rdx, rax   ; 与② RAW——必须等② 的新值

② 和① 能并行，是因为它们只是"都叫 rax"；③ 和② 必须串行，是因为③ 真的要用② 的结果。判断一条依赖能不能被重命名消除：把名字换成编号，编号之间还连得上就是真依赖，连不上就是假依赖。

五、一句话总结 ​

寄存器重命名负责"挖并行"：把 WAR/WAW 这类只因为共用寄存器名字的假依赖映射到不同物理寄存器，假依赖消失、指令就能并行乱序——真依赖(RAW)是乱序的硬边界，重命名消不掉它，只能等。顺序退休负责"收正确性"：乱序执行完的结果全部暂存在 ROB，按程序原顺序对外生效，再配合投机执行的"猜错全作废"和精确异常的"停在出错点"，单核程序无论如何都察觉不到自己被乱序了——乱序纯粹是偷偷加速，语义零改变。这两者一个是乱序能跑多快（挖并行）、一个是乱序有多安全（收口核内），是理解"乱序执行 ≠ 内存重排"的两块基石：乱序的乱序在退休时被收口在核内（单核透明），内存重排发生在退休之后的缓冲区层（跨核可见）。
