乱序执行的动机与五大部件：为什么必须乱序、怎么做到乱序又不出错
承乱序执行总纲 cpu-out-of-order。本篇回答两个问题：为什么非得乱序（一条慢指令凭什么堵死后面所有人）、乱序怎么做到不出错（"顺序进、乱序算、顺序退"的三明治结构，五大部件各司其职）。重命名与顺序退休这两个部件的深入分析，见 ooo-renaming-retirement；和内存重排的边界见 ooo-boundary。
一、为什么要乱序：一条慢指令不该堵死后面所有人

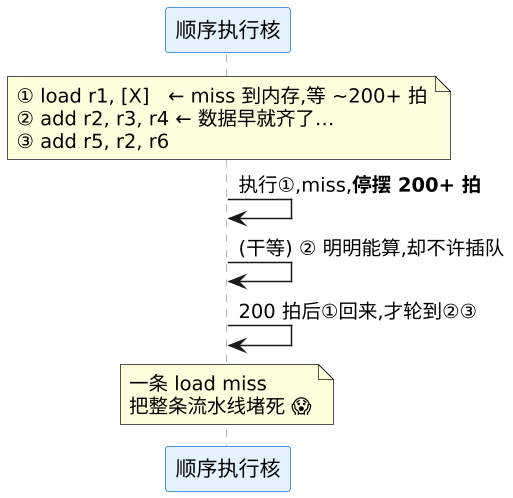

顺序执行(in-order)的致命问题：指令必须按程序序一条条来，前一条没完，后一条即使数据齐了也得干等。 而指令延迟差异巨大（见 cache-organization 第十一节 的周期表）：
指令② 和① 毫无数据依赖，本可以在① 等内存的 200 拍里顺手算完。乱序执行就是为此而生：谁的操作数先就绪，谁就先执行，别让程序序绑死执行顺序。
核心动机：用"找出并行"来掩盖"个别指令的长延迟"。现代超标量核有多个执行端口（多个 ALU、load/store 单元），乱序执行就是不断从后面捞出"数据齐了的独立指令"塞进空闲端口，把 IPC（每拍退休指令数）顶上去。
二、怎么做到乱序又不出错：五大部件
乱序执行不是"随便乱跑"，而是一套精密机制，保证乱序地算、顺序地对。关键五件套：

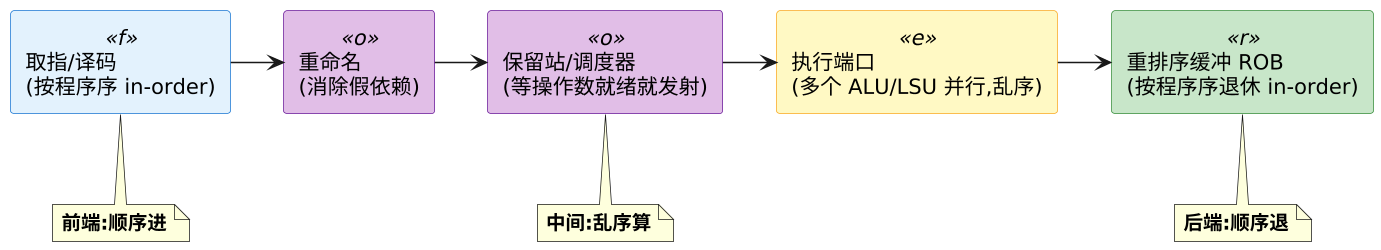

整条流水线是**"顺序进、乱序算、顺序退"** 的三明治结构：
| 部件 | 作用 | 关键点 |
|---|---|---|
| 取指/译码 | 按程序序取指令、拆成微操作(µop) | 前端 in-order |
| 寄存器重命名 | 把架构寄存器映射到大量物理寄存器 | 消除假依赖(WAR/WAW)，让更多指令能并行——独立剖析 register-renaming |
| 保留站/调度器 | µop 在此等待，操作数一就绪就发射到空闲端口 | 乱序的发生地：谁齐了谁先走——独立剖析 reservation-station |
| 执行端口 | 多个 ALU、乘除、load/store 单元并行执行 | 超标量：一拍能执行多条（LSU 独立剖析 lsu） |
| 重排序缓冲(ROB) | 记录所有在飞指令，强制按程序序退休(commit) | 乱序的收口：结果按程序序对外生效——独立剖析 rob |
三个关键点需要额外强调：
- 前端必须顺序进。取指译码阶段不可能乱序——指令还没翻译完，根本不知道它和前面的指令有什么关系。乱序的自由度是从"指令已知、操作数未知"这个节点才开始有的。
- 乱序发生在发射那一刻。保留站里几十条 µop 排队，谁的操作数齐了谁先发射——这是整条流水线唯一的"乱序发生器"。
- 后端必须顺序退。执行可以乱序，但"对外生效"必须按程序原顺序——这是单核正确性的最后防线（详见 ooo-renaming-retirement 的顺序退休节）。
一句话机制：乱序执行 = 保留站把"按程序序排队"改成"按就绪状态竞争"，ROB 把"竞争出来的乱序"重新按程序序排队对外。前端的顺序进保证了指令流可控，后端的顺序退保证了结果正确，中间怎么折腾都行。
五大部件怎么接力：一条 load miss 的旅程
把五件套串起来看，一次 L1 miss 的 load 是这样过完一生的：
- 前端按程序序取出
load r1,[X]，译成 µop； - 重命名给目标
r1分配一个物理寄存器（比如 P41），在 RAT 里记下"r1→P41"； - RS 收到 µop，地址操作数就绪后立即发射；
- 执行端口（AGU/LSU）算出地址、发 L1 请求——miss，等 200 拍；
- ROB 里这条 load 一直挂着"未完成"，但后面的独立指令不受影响，照样执行、照样退休；
- 200 拍后数据从内存回来，写入 P41，load 完成，ROB 标记可退休；
- 轮到时按程序序退休，
r1的新值正式对外生效。
第 5 步正是乱序的核心收益：load 卡住的是它自己所在的那条程序序位置，而不是它后面的所有指令。 顺序核在第 5 步会整条流水线停摆，乱序核只是这一个槽位挂着——这就是"用并行掩盖延迟"落到具体硬件上的样子。
三、乱序的代价：并行不是免费的
乱序执行能挖并行，但每个部件都有物理上限，成本明明白白：
| 资源 | 上限（典型值） | 满了会怎样 |
|---|---|---|
| RS（保留站） | ~100 条 µop | 前端取指译码被压住，in-order 前端停摆 |
| ROB（重排序缓冲） | 224 条（Skylake） | 在飞指令到上限，新指令进不来，退休速度决定吞吐 |
| 物理寄存器池 | 168~180 个 | 重命名停摆，并行度被压回"名字够用"的水平 |
| 退休带宽 | 4~8 条/拍 | 执行再快，对外生效也要排队，IPC 被退休宽度封顶 |
这些上限相互作用：ROB 是"在飞窗口"的总账，RS 是窗口内的"待命区"，物理寄存器是窗口内每条指令的"暂存格"——任何一个满了，前端都会停。
- 分支误预测是最大的单点打击：猜错时 ROB 里整批投机指令全部作废，RS 清空、重命名回滚到 checkpoint——Skylake 上误预测代价约 15~20 拍，连续误预测能把乱序收益吃干净。所以分支预测器的命中率，是乱序执行威力能否兑现的前提（见 branch-prediction）。
- 功耗与面积：几百个物理寄存器 + 每拍多次读写的多端口，是芯片里最贵、最热的结构之一。这也是为什么低功耗小核（Atom/E-core）往往是顺序核——省电比快更重要。
四、乱序的能力边界：什么时候它也救不了
乱序掩盖的是"单个指令的长延迟"，掩盖不了三件事：
- 纯依赖链：一串
x = x + 1式的 RAW 链，每条指令必须等上一条算完，乱序无处可挖——IPC 上限就是 1/链上延迟（加法链约 1/3 拍 ≈ 0.33）。优化方向是降低链上的延迟（见 data-hazards-raw）。 - 超过在飞窗口的长延迟：一次 load miss 要 200 拍，ROB 只有 224 条——如果这 200 拍里没有足够多的独立指令填满窗口，窗口就空了，CPU 只能干等。乱序掩盖延迟的能力，上限就是"在飞窗口 × 每拍可发射条数"。
- 端口饱和：所有 load/store 都得挤同一组 LSU 端口，计算指令再多也喂不满，此时瓶颈已经从"延迟"变成"吞吐"。
一句话：乱序执行把"延迟掩盖"做到极致，但掩盖不了依赖链（没东西可并行）、掩盖不了超窗口的长延迟（没窗口可藏）、掩盖不了端口饱和（有窗口没路走）。
五、一句话总结
顺序执行的死穴是"前一条慢、后一条干等"——一条 load miss 能堵死 200 拍的流水线。乱序执行的解法是用"找出并行"掩盖"个别长延迟"：谁的操作数先就绪谁先执行，把数据齐了的独立指令塞进空闲端口。它靠"顺序进、乱序算、顺序退"的三明治结构保证不出错——前端顺序取指译码（顺序进）、保留站按就绪状态竞争发射（乱序的发生地）、ROB 强制按程序序退休（正确性的收口）。乱序的自由度从保留站开始、在 ROB 结束，中间执行端口随便并行。五大部件里，重命名负责挖并行（消假依赖）、保留站负责调度、ROB 负责收口——后两者的解剖见 reservation-station 与 rob。
