超标量设计：三段式布局、功能单元阵列与共享后端
承总纲 pipelining-superscalar，前置基础见 pipelining-basics。流水线把吞吐做到 IPC≈1 就到顶了；想突破 1，只有一条路：每一级都放多份硬件，一拍能取多条、译多条、执行多条——这就是超标量(superscalar)。本篇拆解现代超标量核的三段式布局（前面共享 → 中间分流 → 后面汇合）、为什么这么分、以及汇合处的 LSU 和 ROB 各管什么。
一、超标量：把流水线"加宽"，一拍处理多条
流水线满载 IPC≈1（每拍 1 条），到顶了。想突破 1，只有一条路：每一级都放多份硬件，一拍能取多条、译多条、执行多条。这就是超标量(superscalar)。
1.1 总体布局：前面共享 → 中间分流 → 后面汇合
现实超标量 CPU 遵循三段式结构：
- 前面共享：取指和译码不分指令类型，统一前端每拍取出 4~6 条 x86 指令并行译码为 µop。因为取指时还不知道操作码，无法提前分家。
- 中间分流：译码完成后按操作码分派——整数/分支 µop 进 INT 集群，浮点/SIMD µop 进 FP 集群。每个集群内部也不是单条管线，而是多套同构执行单元（INT 内 ALU×4 + 分支×1，FP 内 FMA×2 + SIMD ALU×1），调度器按操作数就绪情况乱序发射到空闲单元。
- 后面汇合：两个集群的执行结果全部汇入共享的 LSU（处理 load/store）和 ROB（统一按程序顺序退休）。
1.2 设计原理
为什么前端共享——取指和译码不分指令类型。指令从内存取出来到译码完成之前，CPU 并不知道它是什么类型——I-Cache 里存的只是原始机器码字节流，直到译码阶段查出操作码，才知道这条是 ADD 还是 FMUL。如果在取指阶段就按类型分家，需要两套独立的 I-Cache、预取器、分支预测器，面积翻倍且带宽利用率下降。因此所有现代超标量 CPU 都采用统一前端，译码完成、操作码已知后才分流。
为什么分流后端——不同指令用不同硬件，消除无效等待：
- 消除类型冲突：单流水线中 I3(FMUL) 和 I2(ADD) 虽然用不同硬件（FPU vs ALU），却只能排队过同一个 EX。分流后整数和浮点各有独立发射口和执行单元，互不阻塞。
- 匹配延迟差异：整数加法 1 拍，浮点 FMA 4~5 拍。混在一起时短延迟被长延迟堵死；分开后 INT 集群快速周转，FP 集群自行处理长延迟运算。
- 物理设计约束：整数 ALU 和浮点 FMA 的晶体管规模差一个数量级，延迟路径完全不同，硬塞进同一级会让时序收敛极其困难。分集群本质上是让快路径不受慢路径拖累，同时让物理布局更规整。
1.3 功能单元阵列与乱序发射

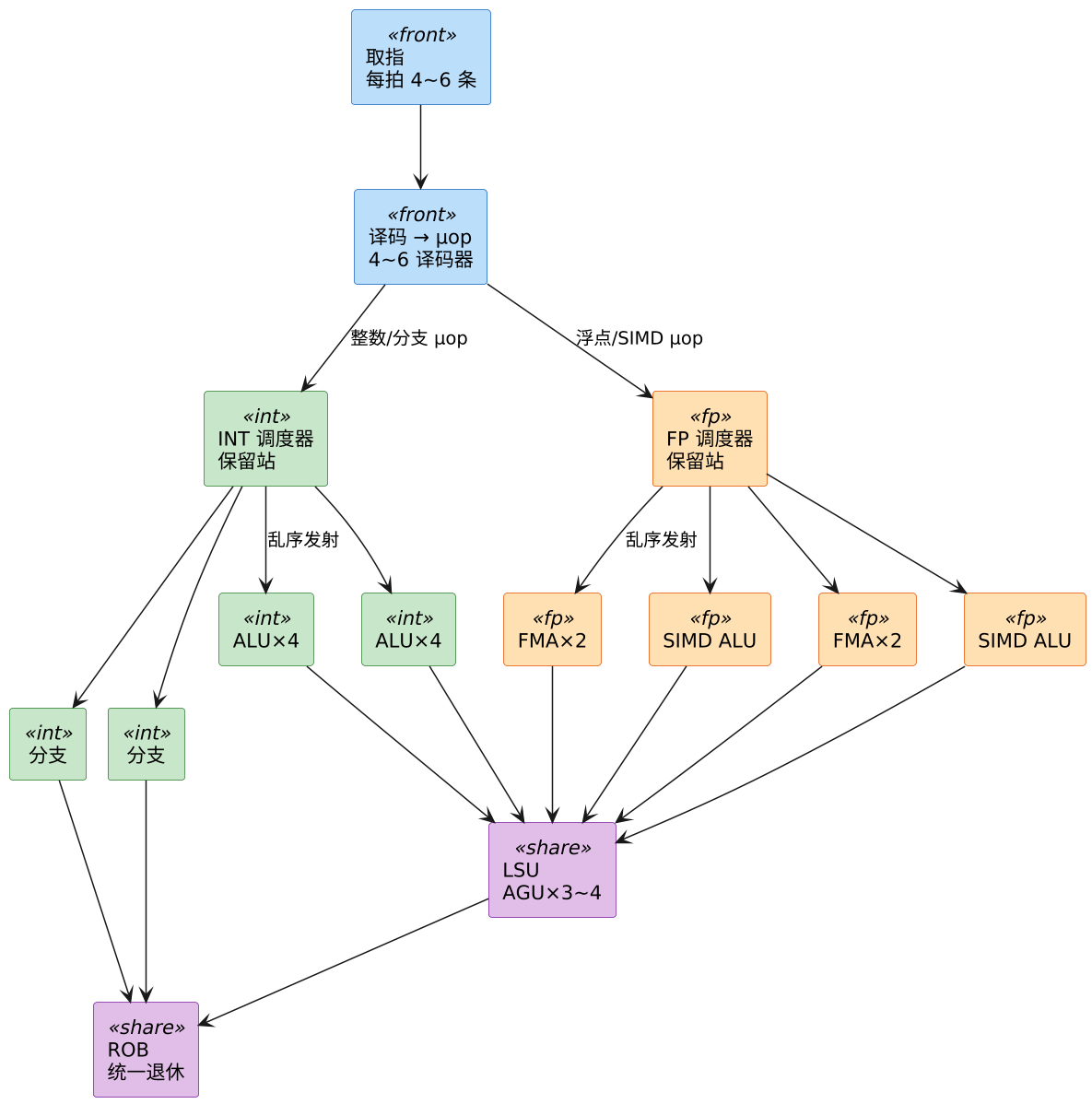

从上图可以看到，每个集群内部是功能单元阵列而非单条管线：
- INT 集群：调度器下挂 4 个独立执行单元——2 个
ALU×4+ 2 个分支。共 8 个 ALU + 2 个分支单元共享同一保留站，调度器按操作数就绪情况任意指派到空闲单元。 - FP 集群：同样的异构阵列——2 个
FMA×2（融合乘加） + 2 个SIMD ALU，分别处理浮点/SIMD 乘加和 SIMD 整数/位运算。
保留站的工作方式：µop 进入保留站后，操作数就绪那一刻立即发射到空闲执行单元，不按程序顺序（乱序）。只要保留站里同时有两条操作数就绪且无依赖的 µop，调度器就能同一拍发射两条，IPC 翻倍。INT 集群同拍最多发射 4 条（2 ALU + 2 分支），FP 集群同拍最多发射 4 条（2 FMA + 2 SIMD），理想峰值每拍 8 条 µop。详见 reservation-station。
1.4 共享后端：LSU 与 ROB
从图中可以清晰看到，后端汇入有两种路径：
- ALU/FMA/SIMD → LSU → ROB：运算类指令的结果先过 LSU（处理其中的 load/store），再由 LSU 送入 ROB。图中所有 ALU、FMA、SIMD ALU 全部走这条路径。
- 分支 → ROB 直连：分支执行单元的结果直接进 ROB，跳过 LSU——因为分支不产生数据也不访存，只需告诉 ROB"预测对了/错了"。
LSU（Load/Store Unit）
LSU 是 CPU 与内存子系统之间的唯一通道。完整的 AGU、Store Buffer、Load Buffer、store→load forwarding、memory disambiguation 分析见 lsu。核心约束：AGU 数量（3~4 个）决定了密集访存代码的 IPC 上限。
ROB（Reorder Buffer）
ROB 是"乱序执行、顺序退休"的物理基础——所有 µop 结果汇入 ROB，按程序序批量提交到架构状态。完整的保序机制、多端口并行退休、对头阻塞、精确异常、分支机构恢复分析见 rob。核心约束：ROB 大小决定指令窗口（现代 CPU 200~500 条目）；对头阻塞（head 处慢指令堵住退休）是真正瓶颈。

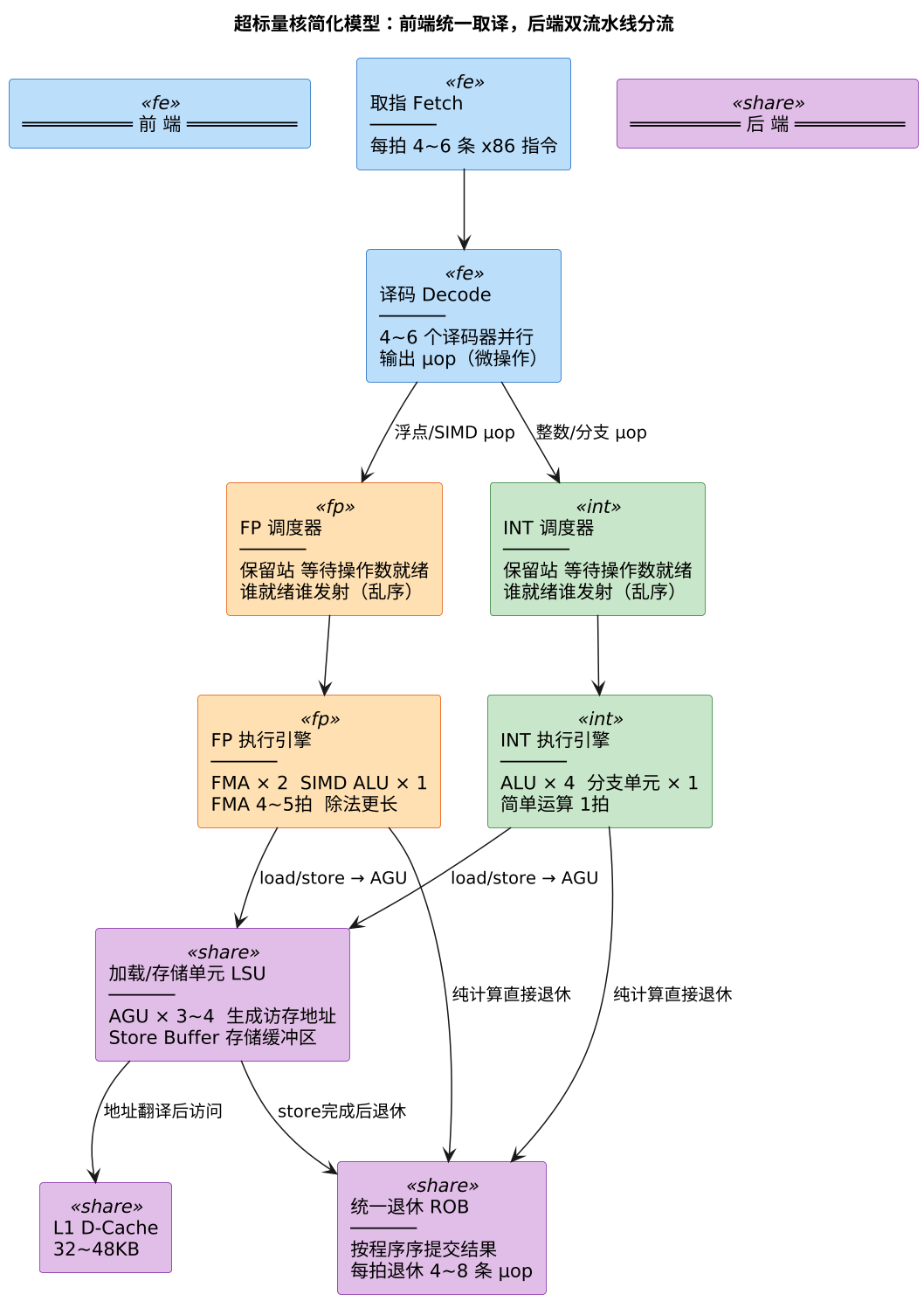

上面是概念示意——真正的核里 L1 D-Cache 和 LSU 紧密耦合，EX 和调度器之间还有旁路网络。下面这张补齐这些细节：
| 部件 | 做了什么 | 为什么重要 |
|---|---|---|
| 前端 取指→译码 | 把 x86 复杂指令解码成 µop，每拍 4~6 条 | 前端是"水源"——它多快，后端才有可能多快。µop Cache 缓存已解码 µop，跳过重复解码 |
| INT/FP 调度器 | 各带保留站，操作数就绪即发射，不管程序顺序 | 顺序发射是超标量的死穴——紧邻指令常有依赖，宽端口喂不饱。乱序让后面独立指令先走 |
| INT/FP 执行引擎 | 多个同类型执行单元并行：INT 侧 4 个 ALU+分支，FP 侧 2 个 FMA+SIMD ALU | IPC>1 的根本原因：同一拍多个执行单元同时干活。FMA 延迟长但可流水化，每拍新发一条 |
| LSU + Store Buffer | 两条流水线的 load/store 在此排队，地址翻译后访问 L1 D-Cache | 瓶颈点——不管多少 ALU/FMA，L1 D-Cache 每拍只做 2~3 次 load + 1~2 次 store |
| ROB 统一退休 | 所有 µop 按程序原顺序提交结果 | 乱序执行的"幻象机"——程序看到的世界永远是顺序的，异常能精确定位 |
两条流水线的分道与汇合：译码时按操作码分道（add eax→INT 调度器，addsd→FP 调度器），此后各自乱序执行，只在两个地方碰头——LSU（都得访存）和 ROB（都得按序提交）。
二、一句话总结
超标量是"横向"提吞吐：把每一级复制成多份硬件，一拍处理多条指令，IPC 突破 1。它的布局是"前共享 → 中分流 → 后汇合"——取指译码时不知道指令类型，只能统一前端（4~6 条/拍）；译码后按操作码分进 INT/FP 两个集群，每个集群内是多套同构执行单元阵列（INT 8 ALU + 2 分支，FP 4 FMA + 4 SIMD），保留站按操作数就绪乱序发射填满空闲端口；最后全部结果汇入共享的 LSU（唯一的访存通道，AGU×3~4 决定访存 IPC 上限）和 ROB（按程序序批量退休）。乱序调度 + 多端口退休是喂饱这台宽机器的关键，这部分见 ipc-bottlenecks（IPC 为什么还到不了理论值）。
