访存域 RAW：Load→Use 与 Store→Load —— 5 拍起步、200 拍封顶的真依赖
本篇是数据冒险拆分的访存 RAW 篇：把 RAW 里"数据不在流水线内"的两种形态讲透——Load→Use（走 AGU→TLB→Store Buffer→L1 全路径，L1 hit 也至少 5 拍，延迟随命中率浮动到 200+ 拍）与 Store→Load（靠 store buffer 地址比对 forwarding，命中零额外延迟，部分重叠/不对齐则失效）。ALU→ALU 前推（寄存器域 RAW）见 RAW 篇；L1 miss 之后的连锁反应与 MLP 见 miss 连锁反应篇。
一、最典型的 RAW：Load → Use
这才是真实代码里最常见的 RAW 瓶颈。Load µop 的数据不是 ALU 1 拍就能算出来的——它要走完 LSU 的完整流水线：
add eax, [rsi+8] ; 拆成两条 µop
; µop₁: LD tmp, [rsi+8] ← 数据要等 MEM 级才出来
; µop₂: ADD eax, tmp ← 必须等 µop₁和 ALU→ALU 比，Load→Use 的 RAW 有三层不一样：
数据不是 ALU 算出来的。ALU→ALU 只有一个"谁生产、谁消费"的问题，数据在 ALU 里 1 拍就算完。Load 的数据来自内存层次——AGU 算地址 → TLB 翻译 → Store Buffer 查 forwarding → L1 D-Cache 查 tag/读 SRAM → 最后才到 PRF。每一步都可能引入额外延迟。
延迟不固定。L1 hit 4~5 拍，L2 hit +12 拍，L3 hit +40 拍，DDR +200 拍以上——同样的
add eax, [rsi+8]，数据到达时刻完全取决于缓存命中率。consumer µop 在保留站里等着，等多久？没人提前知道。前推只能救一部分。ALU→ALU 的前推旁路在第 1 拍就能截到数据（EX/MEM 级间寄存器）。Load 的数据要等 MEM 级甚至更晚才出来——前推网络能看到的最远一条指令（MEM/WB）够不着 Load 的结果。也就是说，Load→Use 的 RAW 天然比 ALU→ALU 多等 2~3 拍以上，而且这还不算 cache miss。
核心问题：consumer µop 怎样在"生产者延迟不确定"的情况下，做到最短等待？答案藏在下图的 LSU 流水线里——每一步的硬件都在努力把数据"早一拍"推给消费者。

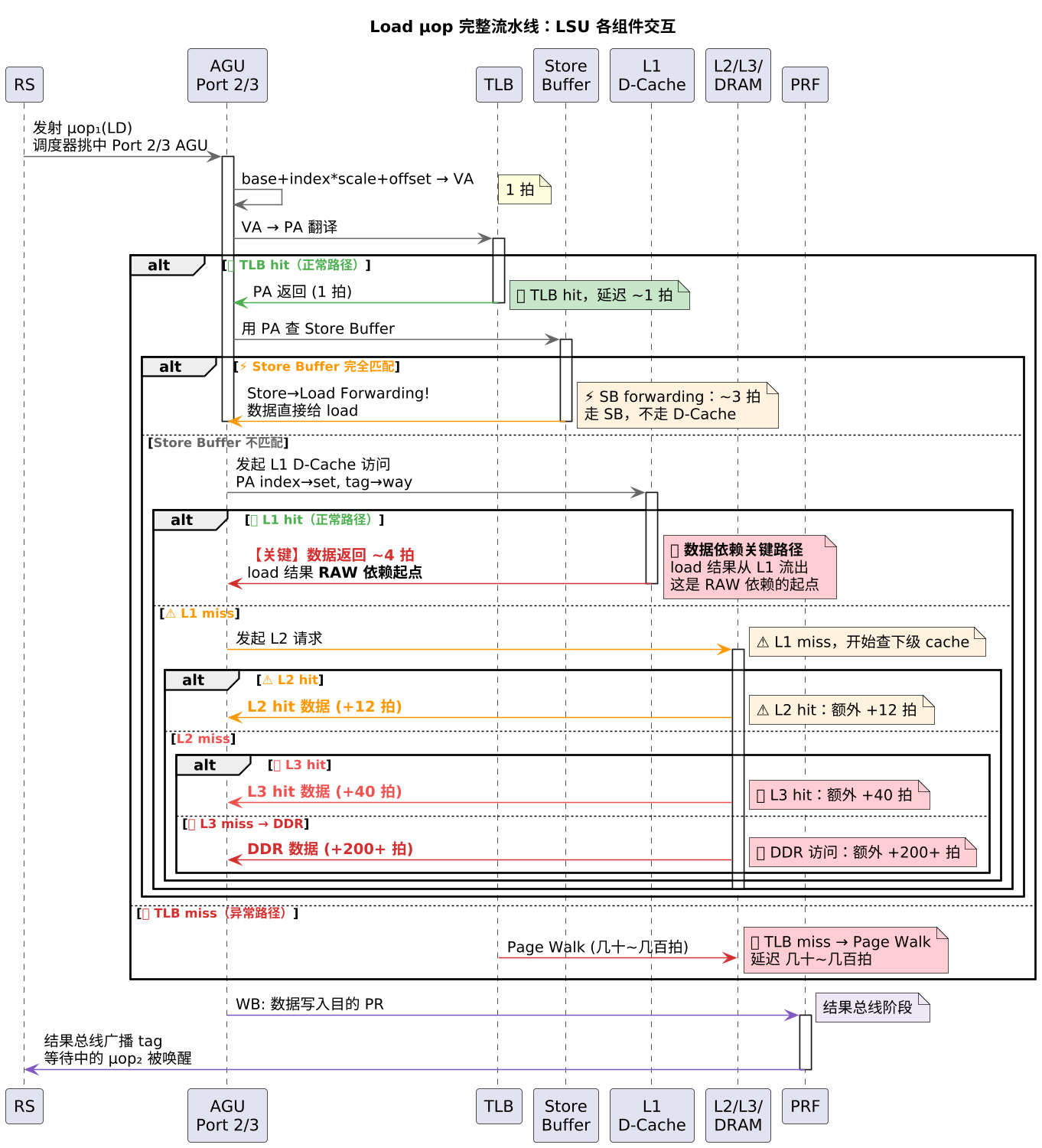

1.1 Load µop 的完整流水线（L1 D-Cache 命中）
图例：红色箭头 = 数据依赖关键路径（load 结果如何流入 consumer）。关键路径在消息文字上用 加粗 + 红色 双重标记 + 醒目的浅红背景 note。
1.2 逐拍走读（L1 hit）
阶段一：µop₁ 发射 & 地址生成（拍1）——AGU 双角色并发：算 VA（base + index×scale + offset）的同时做 TLB 翻译，VA 高位匹配 tag 直接得 PPN，合并 offset 成完整 PA，单拍完成。
阶段二：Store Buffer 过滤（拍1，与 TLB 并行）——拿到 PA 后不直接查 D-Cache，先全相联遍历 SB 槽位做地址比对：命中则 Store→Load Forwarding（数据从 SB 直接给 load，最快 ~3 拍）；未命中继续查 D-Cache（延迟 +1 拍，SB 查询开销）。
阶段三：L1 D-Cache 查询 & 数据返回（拍2~4）——PA 的 index 位选 set（VIPT 可与 TLB 并行），tag 位和 set 内所有 way 同时比对，命中则 SRAM 读出数据；再经两个周期读出 + 走线延迟，LSU 在第 4 拍收齐数据锁存。
阶段四：µop₁ WB & µop₂ 唤醒（拍5）——数据写入目的 PR（P45），结果总线广播 P45 就绪；保留站 tag 比较器匹配到 µop₂ 的源 tag = P45，µop₂ 立即就绪并发射到 ALU。
阶段五：µop₂ 前推 & 执行（拍6~7）——前推网络发现 P45 正在 µop₁ 的 EX/MEM 输出上，MUX 旁路进 ALU 输入端，跳过 PRF 读省 1 拍；ALU 单拍完成 eax + P45 → P46，µop₂ 拍7 写回。
load→use 最小延迟 = 5 拍（AGU 发射到 USE 发射，L1 hit 场景）：
| 场景 | load→use 延迟 | 说明 |
|---|---|---|
| L1 hit + 前推 | 5 拍 | AGU(1) + L1(4) = 5，µop₂ 在下一拍发射 |
| L2 hit | ~17 拍 | +12 拍 L2 访问 |
| L3 hit | ~45 拍 | +40 拍 L3 访问 |
| DDR miss | ~200+ 拍 | ROB 对头阻塞的元凶 |
| store→load forwarding 命中 | 5 拍（同 L1 hit） | 数据从 store buffer 直接给，不走 D-Cache |
即使 L1 命中，load→use 也有 5 拍延迟——依赖链上每条 load→use 都至少拖 5 拍。乱序执行靠保留站把其他不依赖的 µop 填进这 5 拍的缝隙，但如果依赖链全是 load→use（如链表遍历），IPC 直接掉到 1/5 = 0.2。
二、Store → Load RAW：store buffer forwarding 的特殊路径
Store 指令的执行路径和 ALU 完全不同：
- ALU：算出结果写 PRF
- Store：算出地址→写 store buffer→异步刷 D-Cache
程序里常见的 store 后 load 同一地址，产生了一种特殊的 RAW 依赖。
mov [rsi], rax ; store：写 [rsi] ← rax
mov rbx, [rsi] ; load：读 [rsi] → rbx，必须拿到 store 的新值2.1 为什么前推网络救不了 store→load
前推网络管的是寄存器——EX/MEM 级间寄存器里的 ALU 结果旁路给下一条的 ALU 输入端。但 store 写的是内存地址，不是寄存器。store 的数据经过 STA+STD µop 写入 store buffer，不在前推网络覆盖范围内。

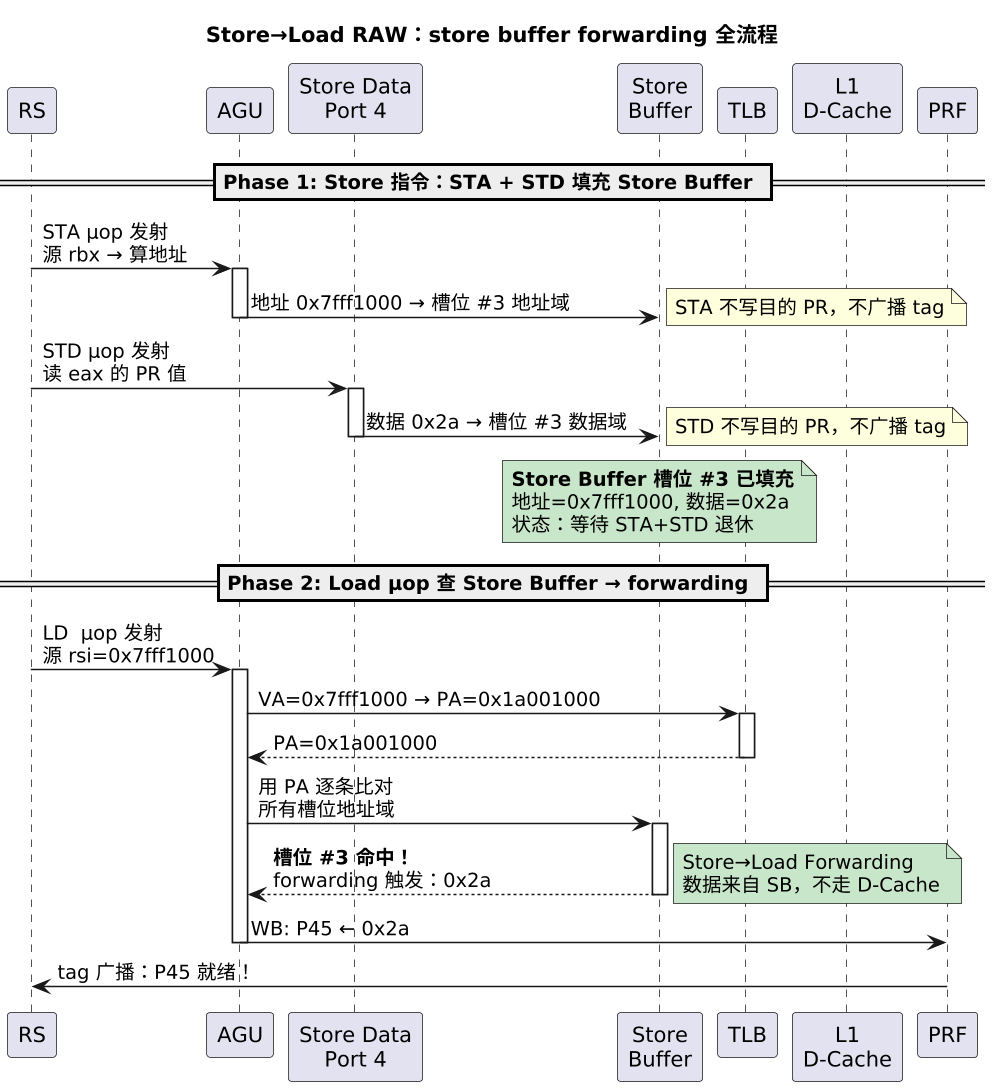

2.2 store buffer forwarding 的 µop 级机制
Store 指令被切成 STA + STD 两条 µop，各自写入 Store Buffer 的不同域；后续 load µop 通过地址比对命中这个槽位后直接走 forwarding。
2.3 forwarding 失效的情况
| 失效场景 | 原因 | 惩罚 |
|---|---|---|
| 地址完全匹配 | ✅ 正常 forwarding | 0 额外延迟 |
| 部分重叠（store 写 8B，load 读其中 4B） | 可以部分转发，但数据合并复杂 | ~3~5 拍 |
| 地址不对齐（load 跨两个 cache line） | store buffer 里是连续地址，load 需要两次 forwarding | 拆成两次 load |
| store buffer 中无匹配 | load 地址不在 store buffer 里 | 正常查 L1 D-Cache |
| store 还在 AGU 没完成（STA µop 未发射） | load 不知道 store 的目标地址，无法做地址比对 | load 必须等 STA 完成（memory disambiguation） |
关键坑：forwarding 的效率不取决于 D-Cache 是否命中，只取决于 store buffer 地址比对是否成功。但 store buffer 是按物理地址比对的——同一个虚拟地址的不同进程、或 TLB 未命中导致 PA 不可用，都可能让 forwarding 失效。

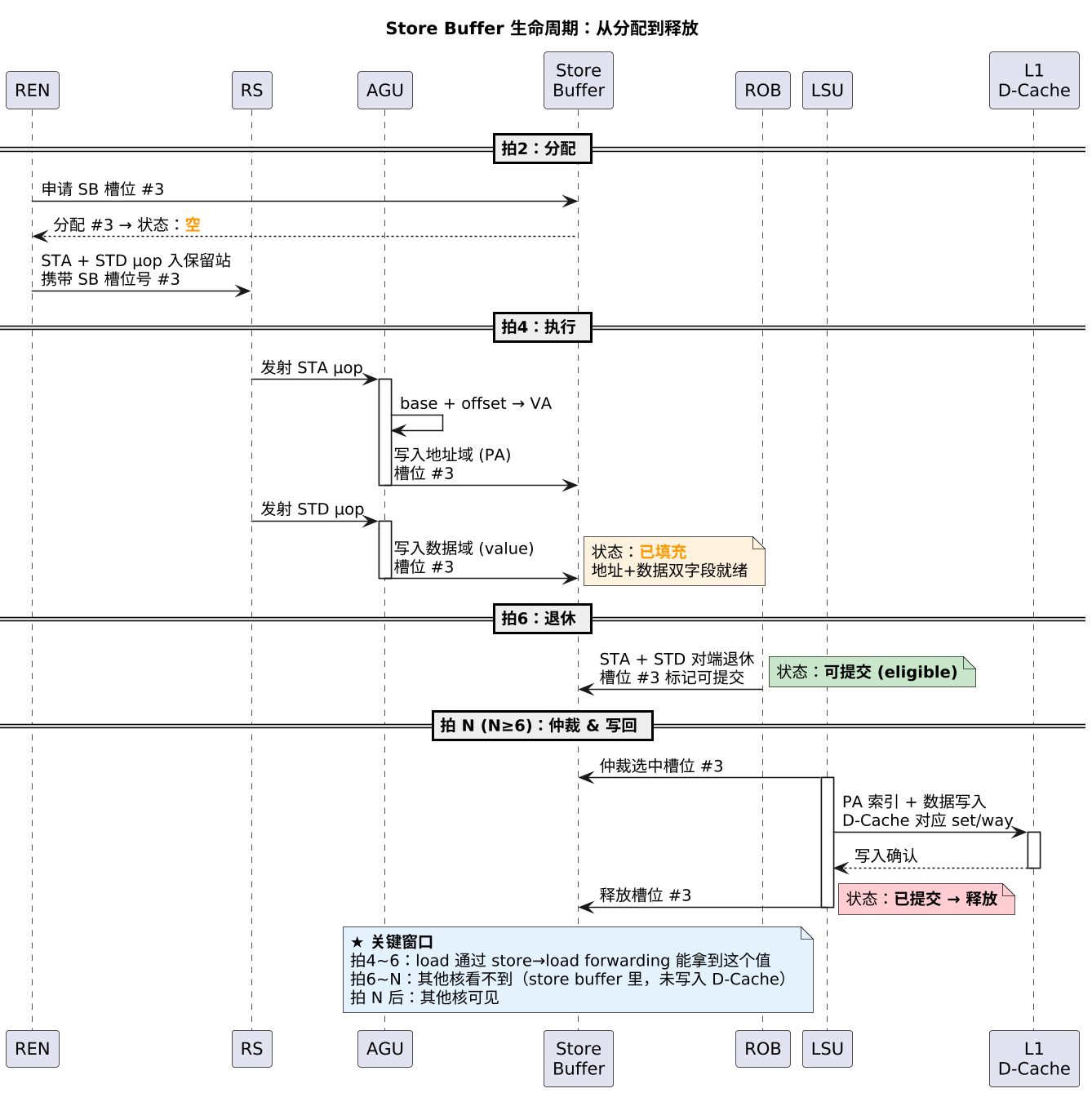

2.4 Store Buffer 的 RAW 与 ROB 退休的交互
上图把 Store Buffer 一个槽位的一生拆成四个状态，核心要点藏在三次状态迁移里：
1. 填充（拍4）：两条 µop 才能描述一个 store——x86 的 mov [rbx], eax 被拆成 STA + STD 两条 µop，一条写地址、一条写数据，各自独立发射，两条都执行完 SB 槽位的两个域才都填满。在此之前 SB 无法对"半个 store"做 forwarding——所以 load 在 memory disambiguation 阶段发现前面有未完成的 STA，必须 stall 等 STA 完成。
2. 退休（拍6）：store"可见"，但只对本核——槽位标记 eligible 后：本核 load 走 SB 全相联比对 → forwarding 直接拿数据（完全不碰 D-Cache）；其他核 load 看不到这个值（数据还在 SB 里）。x86 的 TSO 内存模型正是靠这个"本核先看到、其他核后看到"的窗口实现的。
3. 仲裁 & 写回（拍 N）：从"私有"变成"全局可见"——LSU 仲裁逻辑选"eligible 最久 + D-Cache port 空闲 + cache line coherence 状态允许"的槽位写 L1，写入后其他核通过缓存一致性协议才能看到——从这一刻起 store 才真正"全局可见"。
Store Buffer 的本质：store 指令在退休时不需要等数据落 D-Cache——CPU 把"退休"和"全局可见"解耦了，换来了 store 指令的低延迟（退休不阻塞）。代价就是引入了"本核可见但其他核不可见"的窗口期，这是内存序问题的硬件根源。Store→Load forwarding 是 CPU 在 SB 这里做的补偿——至少让本核自己感觉一切正常。
三、两种访存 RAW 的对照与调优
| 维度 | Load→Use | Store→Load |
|---|---|---|
| 生产者 | L1/L2/L3/DDR | Store Buffer 槽位 |
| 最小延迟 | 5 拍（L1 hit） | ~3~5 拍（SB forwarding） |
| 最坏延迟 | 200+ 拍（DDR miss） | 部分重叠/不对齐时退化 |
| 决定性因素 | 缓存命中率 + MLP | 地址比对是否成功 |
| 典型代码 | a = *p; b = a + 1 | *p = 1; x = *p |
| 调优方向 | 提命中率、提 MLP（见 miss 连锁反应篇） | 避免热路径同地址写读；注意 SB 按物理地址比对 |
两类 RAW 的调优要点并不一样：
- Load→Use 是"缓存战争"：延迟大头在数据回来的路上，代码层面能做的是顺序访问（提命中率）、拆独立 load（提 MLP）——cache-friendly-code 的整篇原则都指向这里。
- Store→Load 是"自产自销"：只有同一地址的写后读才会触发。绝大多数高性能代码里它不常见；真出现了（比如自旋锁的放锁后读、日志缓冲区的写完即读），先确认地址对齐与完整匹配，再考虑是不是该让 store 走完 L1（
mfence/原子操作）而不是靠 forwarding。
一句话：访存域的两种 RAW，一个拼"数据回来的路"（Load→Use，5~200 拍），一个拼"地址比对的门"（Store→Load，命中 0 额外延迟）——前者的上限是内存延迟，后者的上限是地址匹配的完备性。 它们加上寄存器域的 ALU→ALU 前推（RAW 篇），构成 RAW 的完整图景。
四、一句话总结
Load→Use 走 AGU→TLB→SB→L1 全路径，L1 hit 也至少 5 拍，延迟随命中率浮动到 200+ 拍——乱序执行只能把不依赖的 µop 填进等待缝隙，救不了依赖链本身（链表遍历 IPC 掉到 0.2 就是例证）。Store→Load 则靠 store buffer 地址比对 forwarding：命中零额外延迟，但部分重叠、跨 line 不对齐、STA 未完成都会让它失效。 两者共同点是"数据不在流水线寄存器里"，区别是一个比"数据回来多快"、一个比"地址配不配得上"。调优上，Load→Use 拼命中率与 MLP，Store→Load 拼地址对齐与匹配完备性。
