信号的内核数据结构与接口全景 ​

这是 signals-kernel（信号内核总纲）的拆分篇之三，专讲"信号在内核里用什么数据结构表示、有哪些接口"。配套拆分篇：分类 · 传递路径 · 性能。

传递路径篇从流程角度把信号一次投递走完了。本节回到"积木"本身——把那条链路涉及的所有数据结构、所有内核接口逐一定义、逐字段注释、逐函数说明。先看懂积木长什么样，再回头看流程就通了。

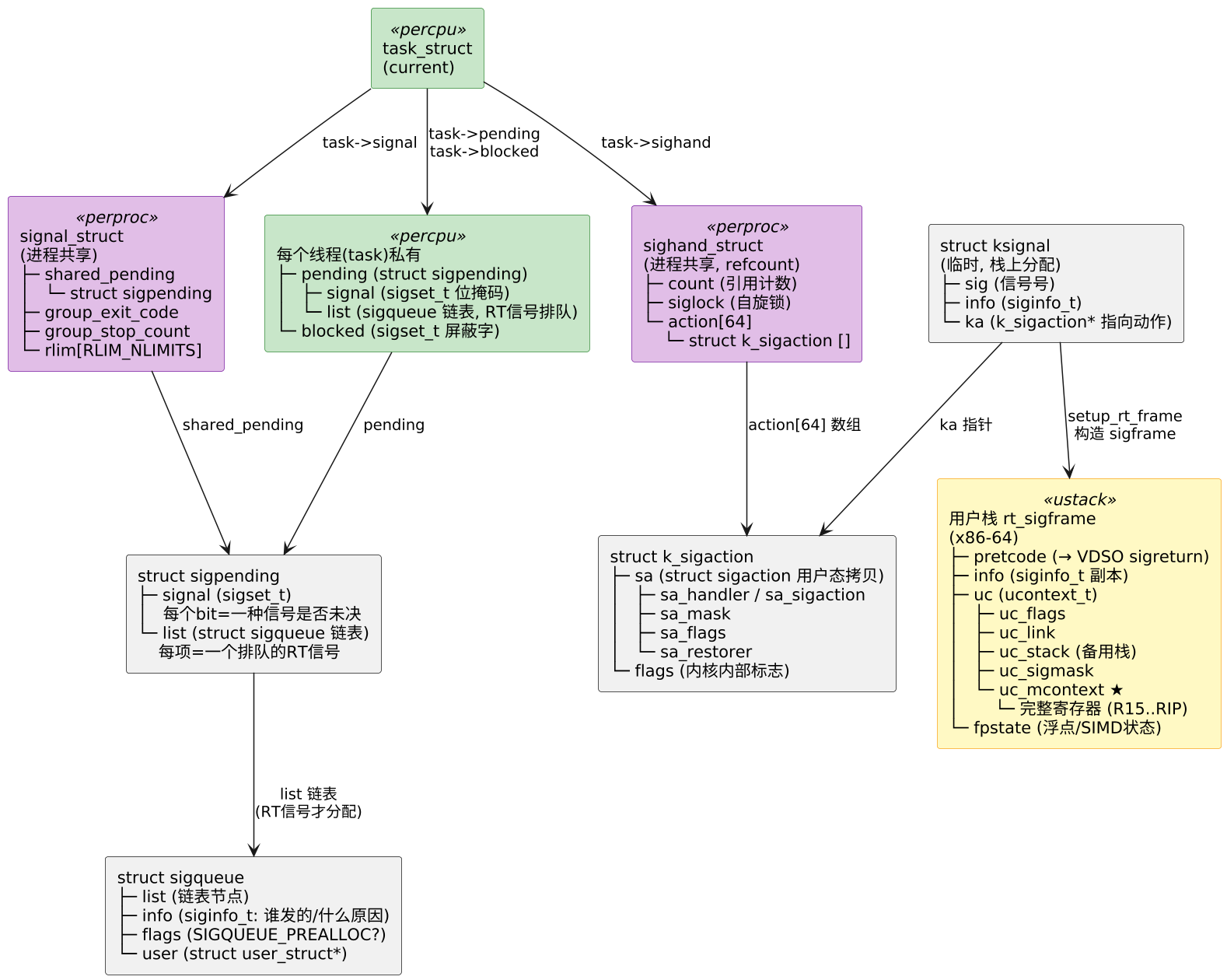

数据结构关系全景 ​

信号的内核数据结构与接口全景 示意图

一句话：进程级一对 sighand_struct+signal_struct、每线程一对 pending+blocked、RT 信号分配 sigqueue 排队、投递时在用户栈上临时构建 rt_sigframe。

struct sighand_struct —— 信号处理动作表（进程共享） ​

sighand_struct 是进程级唯一的信号处理动作表，所有线程共享同一份实例。

字段说明：

字段类型含义
countrefcount_t引用计数。CLONE_SIGHAND（线程创建）时 +1，task 退出时 -1，归零后 kfree
action[_NSIG]struct k_sigaction64 个信号的处置动作数组，按信号编号索引（1~64）。全进程共享——所有线程看到同一套 handler
siglockspinlock_t保护所有信号操作的自旋锁（send_signal、do_sigaction、get_signal），是信号序列化的根，不能长持
signalfd_wqhwait_queue_head_tsignalfd 等待队列，用于 poll()/select() 等待。新信号到达时 wake_up
rcustruct rcu_headRCU 延迟释放。信号处理路径可能在 RCU 读锁下访问 sighand，free 时需走 call_rcu
c
// include/linux/sched/signal.h (简化, 核心字段)
struct sighand_struct {
    refcount_t              count;          // 引用计数
    struct k_sigaction      action[_NSIG];  // 动作数组, _NSIG=64
    spinlock_t              siglock;        // 保护全部信号状态的锁
    wait_queue_head_t       signalfd_wqh;   // signalfd 等待队列
    struct rcu_head         rcu;            // RCU 延迟释放
};

锁的语义：siglock 保护 sighand_struct.action[]、signal_struct.shared_pending、以及当前线程的 private pending 和 blocked。几乎所有信号函数都先 spin_lock_irq(&sighand->siglock)——这是信号被序列化的原因。

struct signal_struct —— 线程组共享信号状态（进程共享） ​

signal_struct 是线程组共享的信号状态容器。各线程通过 task_struct->signal 指针指向同一份实例。

字段说明：

字段类型含义
sigcntrefcount_t引用计数。线程创建 +1，退出 -1，归零释放
shared_pendingstruct sigpending★ 进程级未决信号集。kill(pid) 发来的信号落在这里，complete_signal() 从中取信号分发给某条线程
group_exit_codeint组退出码。收到 SIGKILL 时设置，记录退出原因（信号编号的低 8 位）
group_stop_countint正在执行组停止的线程数
flagsunsigned intSIGNAL_STOP_STOPPED 等状态标志
rlim[RLIM_NLIMITS]struct rlimit进程级资源限制（RLIMIT_CPU、RLIMIT_FSIZE…）。SIGXCPU / SIGXFSZ 的触发依赖这里
utime, stimeu64进程累计用户/内核 CPU 时间。SIGPROF（ITIMER_PROF）和 SIGVTALRM（ITIMER_VIRTUAL）依赖这里判断是否超时
cutime, cstimeu64已回收子进程的累计时间
posix_timersstruct hlist_headPOSIX 定时器链表。timer_create() 创建的定时器挂在这里，超时时由 alarm 软中断 → posix_timer_fn → send_sigqueue 投递信号
thread_headstruct list_head线程组链表头。complete_signal() 遍历它来找到合适的投递目标
c
// include/linux/sched/signal.h (简化, 核心字段)
struct signal_struct {
    refcount_t              sigcnt;             // 引用计数
    struct sigpending       shared_pending;     // 发给整个进程的未决信号
    int                     group_exit_code;    // 组退出码
    int                     group_stop_count;   // 组停止中的线程数
    unsigned int            flags;              // 状态标志
    struct rlimit           rlim[RLIM_NLIMITS]; // 资源限制
    u64                     utime, stime;       // 累计 CPU 时间
    u64                     cutime, cstime;     // 已回收子进程时间
    struct hlist_head       posix_timers;       // POSIX 定时器链表
    struct list_head        thread_head;        // 线程组链表头
};

struct sigpending —— 未决信号集（每线程私有 + 进程共享各一份） ​

sigpending 是未决信号的容器，出现在两个地方：每线程的 task->pending 和进程级的 signal->shared_pending。

字段说明：

  • struct list_head list：sigqueue 链表头。RT 信号的排队节点链在这里。遍历 pending 时先遍历 list（RT 信号，可能多个），再检查 signal 位掩码（普通信号，每种只记一次）。
  • sigset_t signal：位掩码，_NSIG=64 个 bit，每位对应一个信号号。sigaddset 置位标记"有未决"，sigdelset 清除"已投递"。普通信号只靠位掩码，不分配 sigqueue；RT 信号位掩码 + list 中排队。
c
// include/linux/signal.h
struct sigpending {
    struct list_head        list;           // sigqueue 链表头
    sigset_t                signal;         // 未决信号位掩码
};

struct sigqueue —— RT 信号的排队节点 ​

每个 RT 信号实例都分配一个 sigqueue 并链入 pending.list 尾部。来的 N 次各分配一个，依次投递——这就是 RT 信号"排队"的实现。

字段说明：

  • struct list_head list：链表节点，挂入 sigpending.list。
  • kernel_siginfo_t info：信号详细信息——谁发出的（si_pid / si_uid）、什么原因（si_code: SI_USER / SI_QUEUE / SI_TKILL / ...）、附带数据（si_int / si_ptr，sigqueue() 传来的）。
  • int flags：标志位。SIGQUEUE_PREALLOC 表示预分配的 sigqueue（per-task 缓存，不分配新内存）；用户态 sigqueue() 发送时从 kmem_cache 分配。
  • struct user_struct *user：指向发送进程的 user_struct，用于审计和资源统计。每个 user 有挂起信号数限制（RLIMIT_SIGPENDING）。
c
// include/linux/signal_types.h (简化)
struct sigqueue {
    struct list_head        list;           // pending.list 的节点
    kernel_siginfo_t        info;           // siginfo_t 的内容
    int                     flags;          // 标志
    struct user_struct     *user;           // 发送方 user 资源追踪
};

struct k_sigaction —— 内核视角的信号处置配置 ​

k_sigaction 是内核存储信号处置动作的结构，存于 sighand_struct.action[] 数组中。每个信号号对应一个独立的 k_sigaction——SIGINT(2) 和 SIGTERM(15) 可以注册完全不同的 handler。

k_sigaction vs 用户态 struct sigaction —— 核心区别 ​

bash
用户态 (glibc)                         内核态
═══════════════                       ═════════
┌─────────────────────┐     ┌─────────────────────────────┐
│ struct sigaction    │     │ struct k_sigaction          │
│  .sa_handler        │────→│  .sa         ← 原样内嵌     │
│  .sa_mask           │     │   (struct sigaction)        │
│  .sa_flags          │     │                             │
│  .sa_restorer       │     │  .flags      ← 内核独有     │
│                     │     │   SA_IMMUTABLE              │
│ (用户传递进来的)     │     │   SA_UNSUPPORTED            │
│                     │     │                             │
│ ★ 按信号号独立存储   │     │ ★ 按信号号索引             │
│   (每个信号一个)     │     │   action[sig-1]             │
│                     │     │ ★ 全进程共享一份            │
│                     │     │   (所有线程同一套 handler)   │
└─────────────────────┘     └─────────────────────────────┘
维度用户态 struct sigaction内核 struct k_sigaction
定义位置glibc (bits/sigaction.h)，架构相关include/linux/signal_types.h，架构无关
嵌套关系独立结构体内嵌 struct sigaction sa + 内核专属 flags
sa_handler 含义用户态函数指针原样存储，内核不做任何验证——只是拿来拷贝进 pt_regs->ip
sa_flags用户设置的值包含用户 sa_flags，内核额外读写其中部分位（如自动设置 SA_IMMUTABLE）
sa_restorer已废弃，glibc 不再设置，填 NULL同样废弃，setup_rt_frame 用 VDSO 地址替代
flags无此字段内核私有标志：SA_IMMUTABLE（SIGKILL/SIGSTOP 不可改）、SA_UNSUPPORTED
生命周期栈/堆上临时，sigaction() 调用后即释放sighand_struct.action[] 中，随进程存在，直到被覆盖或进程退出
共享性调用线程私有进程全局——所有线程共享同一份 action 数组
索引方式按信号号传给 sigaction()action[sig-1]，按信号号索引
SA_IMMUTABLE用户看不到、设不了内核通过 force_sig() 给 SIGKILL/SIGSTOP 自动设置

sigaction() 系统调用 → 内核做了什么 ​

c
// kernel/signal.c: do_sigaction()
int do_sigaction(int sig, struct k_sigaction *act, struct k_sigaction *oact)
{
    struct k_sigaction *k = &current->sighand->action[sig - 1];
    // ① 如果用户想获取当前处置，直接拷贝出去
    if (oact)
        *oact = *k;
    if (act) {
        // ② ★ SIGKILL 和 SIGSTOP 禁止修改
        if (sig == SIGKILL || sig == SIGSTOP)
            return -EINVAL;
        // ③ ★ 已有 SA_IMMUTABLE 标志的也不能改
        if (k->flags & SA_IMMUTABLE)
            return -EINVAL;
        // ④ 拷贝用户传入的 sigaction 到内核结构
        *k = *act;
        // ⑤ 如果 handler 是 SIG_IGN 且信号默认动作为 Stop/Cont
        //    则清除 pending 中该信号，防止"忽略但已 pending"的僵局
        if (sig_handler_ignored(sig_handler(current, sig), sig)) {
            sigdelset(&current->pending.signal, sig);
            // ...
        }
    }
    return 0;
}

关键洞察：内核几乎不做验证，只是原样拷贝用户传来的 struct sigaction。sa_handler 指向的地址是否有效、是否可以执行——内核不管。如果用户传了一个垃圾地址，第一次信号投递时 iretq 跳过去，CPU 会立刻触发 SIGSEGV（又一个同步信号）。

flags 字段的细节 ​

c
// include/linux/signal.h
#define SA_IMMUTABLE     0x00800000U   // 处置不可修改 (SIGKILL/SIGSTOP)
#define SA_UNSUPPORTED   0x00000400U   // 架构不支持该信号的某些特性
  • SA_IMMUTABLE：内核通过 force_sig() 设置 SIGKILL(9) 和 SIGSTOP(19) 的初始 handler 时加上此标志。此后 do_sigaction() 拒绝任何修改。注意这不是用户态 sa_flags 里的位（0x00800000 在用户态 SA_ 命名空间中未分配），所以用户看不到、设不了。
  • SA_UNSUPPORTED 与 sa_flags 中的 SA_UNSUPPORTED（0x00000400）共享同一个位——如果架构不支持某信号特性，该位可以同时出现在 sa_flags 和 flags 中。
  • 用户态 sa_flags 子集：SA_SIGINFO、SA_RESTART、SA_NODEFER、SA_ONSTACK、SA_RESETHAND 等标志位只在 k_sigaction.sa.sa_flags 中，不在 k_sigaction.flags 中。内核读取 sa_flags 来决定如何投递信号（是否传 siginfo、是否用备用栈、是否自动屏蔽等）。

struct rt_sigframe —— x86-64 用户栈上的信号帧 ​

rt_sigframe 是内核在用户栈上构建的临时结构，handler 执行完毕后 sigreturn 从这里恢复全部寄存器。

字段说明：

  • char __user *pretcode（★关键）：信号返回地址。setup_rt_frame 将 __vdso_rt_sigreturn 的地址写在这里——handler 执行 ret 时 CPU 从此处 pop 出返回地址跳转，自动进入 VDSO → sys_rt_sigreturn，无需用户显式调用 sigreturn。
  • struct ucontext uc：包含完整上下文。其中 uc_mcontext 保存完整的 CPU 寄存器快照（sigcontext，含 R8~R15、RDI、RSI、RBP、RBX、RDX、RAX、RCX、RSP、RIP、EFLAGS 等 23+ 个寄存器）；uc_sigmask 是 handler 执行期间的 blocked mask；uc_link 指向上一个 ucontext（嵌套信号链）；uc_stack 记录 SA_ONSTACK 时的备用栈信息。
  • siginfo_t info：信号详情（si_signo、si_code、si_pid、附带数据），handler 的第二个参数指向这里。
  • struct _fpstate fpstate：浮点/SIMD 状态（FPU、MMX、SSE、AVX），默认 layout 为 fxregs_state + xstate_header。
c
// arch/x86/include/asm/sigframe.h (简化 x86-64)
struct rt_sigframe {
    char __user            *pretcode;       // 返回地址 → VDSO sigreturn
    struct ucontext         uc;             // 用户上下文 (含寄存器)
    siginfo_t               info;           // 信号详情
    struct _fpstate         fpstate;        // FPU/SIMD 状态
};
// uc_mcontext 内部 (sigcontext, x86-64):
// struct sigcontext {
//     __u64 r8, r9, r10, r11, r12, r13, r14, r15;  // 被调用者保存
//     __u64 rdi, rsi, rbp, rbx, rdx, rax, rcx, rsp; // 调用约定寄存器
//     __u64 rip;                     // ★ 被中断的指令地址
//     __u64 eflags;                  // CPU 标志寄存器
//     __u64 cs, gs, fs, ss;          // 段选择子
//     __u64 err, trapno, oldmask, cr2;// 异常上下文
//     struct _fpstate *fpstate;      // 指向浮点状态
//     __u64 reserved1[8];
// };

为什么定义在用户栈上：uc_mcontext 保存的是信号到来那一刻的全部寄存器——这是 sigreturn 能"恢复现场"的物质基础。内核不保存"旧 pt_regs"的指针，而是把它完整拷贝到用户栈上。恢复时再从用户栈拷贝回 pt_regs。

struct ksignal —— 信号投递的临时上下文 ​

ksignal 是 get_signal() → handle_signal() 之间的临时传递结构，在 get_signal 内部栈上分配。

字段说明：

  • struct k_sigaction *ka：指向 sighand_struct.action[sig-1] 中的处置动作。get_signal() 找到目标信号后，把对应的 k_sigaction 指针放在这里，handle_signal() 用这个来调用 setup_rt_frame。
  • kernel_siginfo_t info：待投递信号的详细信息（si_signo、si_code、si_pid 等）。来源是 sigqueue.info 拷贝或由 get_signal 填充。
  • int sig：信号编号（1~64），等于 info.si_signo。
c
// include/linux/signal_types.h (简化)
struct ksignal {
    struct k_sigaction     *ka;            // 信号处置 (handler / flags / mask)
    kernel_siginfo_t        info;          // 信号详情
    int                     sig;           // 信号号
};

sigset_t —— 信号集位掩码 ​

sigset_t 是 64 位的位掩码（x86-64 上用一个 u64 搞定），每位对应一个信号号。_NSIG_WORDS=1 表示一个 unsigned long 即可覆盖全部 64 个信号。

操作 sigset_t 必须使用标准宏，不可直接位运算（不同平台 sizeof 可能不同）：sigemptyset（全清零）、sigfillset（全置一）、sigaddset（置位）、sigdelset（清除）、sigismember（测试）。

c
// include/uapi/asm-generic/signal.h (简化)
typedef struct {
    unsigned long sig[_NSIG_WORDS];        // 位掩码, x86-64 上一个 u64
} sigset_t;
// 操作宏:
//   sigemptyset(set)     → set = 0
//   sigfillset(set)      → set = ~0UL
//   sigaddset(set, sig)  → set |= (1UL << (sig-1))
//   sigdelset(set, sig)  → set &= ~(1UL << (sig-1))
//   sigismember(set, sig)→ (set >> (sig-1)) & 1
// 用法示例:
//   sigset_t mask;
//   sigemptyset(&mask);
//   sigaddset(&mask, SIGINT);             // 把 SIGINT(2) 加入
//   sigprocmask(SIG_BLOCK, &mask, NULL);  // 屏蔽 SIGINT

核心接口一览 ​

发送侧 —— 让信号"出发" ​

四个用户态发送入口（kill/pthread_kill/tgkill/sigqueue）落到内核后分别对应四个 syscall：

syscall目标粒度调用链说明
sys_kill(pid, sig)进程（tgid）kill_something_info → kill_pid_info → group_send_sig_info → do_send_sig_info → send_signal(SEND_SIG_PRIV)pid>0 发 tgid==pid；pid==0 发同 PGID；pid==-1 发所有有权进程；pid<-1 发 PGID==-pid
sys_tkill(tid, sig)单线程直接操作目标线程 private pending略过选线程步骤
sys_tgkill(tgid, tid, sig)组内特定线程同 tkill + 校验 tid∈tgid防 race（线程退出后 tid 复用）
sys_rt_sigqueueinfo(pid, sig, uinfo)进程 + 附加数据send_signal 带完整 siginfo用户态 sigqueue(pid, sig, value)；value 包装成 sigqueue 节点挂入 pending.list，handler 通过 info->si_value 拿到

返回约定：0 成功；-1 失败（ESRCH 无此进程 / EPERM 无权限 / EINVAL 信号无效）。

发送侧的内核内部函数 ​

send_signal —— 信号投递的核心入口（四条路径归一） ​

  • 参数：sig 为信号编号，info 为信号详情，t 为目标 task_struct，type 为投递类型。
    • PIDTYPE_PID → 发给特定线程（private pending）
    • PIDTYPE_TGID → 发给整个进程（shared pending）
    • PIDTYPE_PGID → 发给进程组
    • PIDTYPE_SID → 发给会话
  • 返回：0 成功，-1 失败（权限拒绝/信号忽略/不能发 SIGKILL 给 init）。
  • 内部调用 __send_signal()：
    1. 权限检查（prepare_signal）
    2. 准备 struct sigqueue（RT 信号分配，普通信号用预分配 per-task 节点）
    3. sigaddset(&pending->signal, sig) 置位 pending
    4. RT 信号：list_add_tail(&q->list, &pending->list) 链入队列
    5. 如果 !sigismember(&t->blocked, sig) → complete_signal(sig, t, type)
c
int send_signal(int sig, struct kernel_siginfo *info,
                struct task_struct *t, enum pid_type type);

complete_signal —— 选目标线程 + 设 TIF_SIGPENDING + 唤醒 ​

  • 参数：sig 为信号编号，t 为目标 task_struct，type 为投递类型。
  • 核心逻辑：
    • 如果 type == PIDTYPE_PID（发给特定线程）：直接对 t 操作（设 TIF_SIGPENDING，必要时唤醒）。
    • 否则（发给整个进程）：遍历 signal->thread_head 链表，找 !(sig blocked) && 线程可唤醒 的目标；全部被屏蔽则留在 shared_pending 等解除屏蔽。通过 __wants_signal() 检查：!(sig blocked) && (在线程组中) && !(exiting)。
  • 选中目标后调用 signal_wake_up() 唤醒。
c
void complete_signal(int sig, struct task_struct *t, enum pid_type type);

signal_wake_up —— 唤醒接收线程 ​

  • 参数：t 为目标 task_struct，resume 表示是否强行设置 TIF_SIGPENDING（即使线程在 exit 中）。
  • 动作：
    1. set_tsk_thread_flag(t, TIF_SIGPENDING) 设标志位。
    2. wake_up_state(t, TASK_INTERRUPTIBLE) 唤醒睡眠中的线程。
    3. 如果线程在内核态运行（正在执行 syscall），不做任何事——TIF_SIGPENDING 会在返回用户态时被 exit_to_user_mode_loop 检查到。
c
void signal_wake_up(struct task_struct *t, int resume);

注册/配置侧 —— 设置信号的处置方式 ​

sys_rt_sigaction —— 设置/查询信号处置 ​

  • 参数：sig 为信号编号（不能是 SIGKILL/SIGSTOP），act 为新处置（NULL=只查询），oact 为旧处置输出（NULL=不关心），sigsetsize 通常是 sizeof(sigset_t)。
  • 调用链：sys_rt_sigaction → do_sigaction
  • do_sigaction() 关键行为：校验 sig 范围且不是 SIGKILL/SIGSTOP → spin_lock_irq(&siglock) → 拷入新 action（sighand->action[sig-1]）→ 若设为 SIG_IGN 且该信号有 pending → 清理 pending → spin_unlock_irq。
  • 返回：0 成功，-1 失败（EINVAL: 信号号无效 / EFAULT: 用户指针无效）
c
int sys_rt_sigaction(int sig,
                     const struct sigaction __user *act,
                     struct sigaction __user *oact,
                     size_t sigsetsize);

sys_rt_sigprocmask —— 检查/修改当前线程的信号屏蔽字 ​

  • 参数：how 为操作类型（SIG_BLOCK 加入屏蔽 / SIG_UNBLOCK 解除屏蔽 / SIG_SETMASK 直接覆盖）。set 为新屏蔽字（NULL=只查询），oset 为旧屏蔽字输出（NULL=不关心）。
  • 调用链：sys_rt_sigprocmask → sigprocmask → __set_current_blocked
  • __set_current_blocked 关键行为：spin_lock_irq(&siglock) → current->blocked = newset → recalc_sigpending() 检查是否有被解除屏蔽的未决信号 → 有则 signal_wake_up(current, 0) → 解锁。
  • sigprocmask 是线程级操作——只改 current->blocked。多线程下应使用 pthread_sigmask，它与 sigprocmask 在 Linux 上走同一条系统调用 sys_rt_sigprocmask。
c
int sys_rt_sigprocmask(int how, sigset_t __user *set,
                       sigset_t __user *oset, size_t sigsetsize);

投递/检查侧 —— 返回用户态时的信号处理 ​

exit_to_user_mode_loop —— 内核→用户态的出口（架构无关层） ​

  • 调用栈：syscall_exit_to_user_mode / interrupt_exit_to_user_mode → exit_to_user_mode_loop(regs, ti_work)
  • 关键逻辑（简化）：
bash
  while (ti_work & _TIF_WORK_MASK) {
      local_irq_enable();
      if (ti_work & _TIF_NEED_RESCHED) schedule();      // 先调度
      if (ti_work & _TIF_SIGPENDING)                     // ★ 再处理信号
          arch_do_signal_or_restart(regs);
      if (ti_work & _TIF_NOTIFY_RESUME) ...              // 最后通知
  }
  • 这是信号被处理的唯一入口——无论 syscall/中断/异常返回，最终都走到这个循环。
c
void exit_to_user_mode_loop(struct pt_regs *regs, unsigned long ti_work);

arch_do_signal_or_restart / do_signal ​

  1. 调用 get_signal() 从 pending 中取出一个可投递的信号。
  2. 根据返回的 ksig 决定：handle_signal / 默认动作 / 重启系统调用。
c
void arch_do_signal_or_restart(struct pt_regs *regs, bool has_signal);

get_signal —— 从 pending 中取出下一个待处理信号 ​

  • 参数：ksig 为输出参数，填充取到的信号和处置。
  • 返回：true = 找到可投递信号，false = 没有（已全部处理或仍在屏蔽中）。
  • 核心逻辑：
    1. spin_lock_irq(&sighand->siglock)
    2. 检查是否有 group_stop（SIGSTOP/SIGTSTP 等）
    3. dequeue_signal 遍历 pending： a. 先遍历 current->pending.list（RT 信号队列） b. 再遍历 shared_pending.list c. 再检查 pending.signal 位掩码（普通信号） d. 对每个候选检查：不是 SIG_IGN、不被 blocked、不在退出中
    4. 找到后：ksig->ka = &sighand->action[sig-1]
    5. spin_unlock_irq(&sighand->siglock)
  • 动作分支：SIG_DFL+终止 → do_group_exit / SIG_DFL+停止 → do_signal_stop / SIG_IGN → continue / 有handler → return true
c
bool get_signal(struct ksignal *ksig);

处理侧 —— handler 跳转的准备 ​

handle_signal —— 架设"跳板"：在用户栈伪造 sigframe，改写 pt_regs ​

handler 本身在用户态执行，但内核必须提前往用户栈写入 sigframe 来架设跳板。setup_rt_frame 通过 put_user() / __put_user() 直接写用户态内存——如果写入失败（栈不可写或空间不够）则 force_sigsegv。

  • 参数：ksig 为信号+处置信息，regs 为当前 pt_regs（将被修改）。
  • 核心逻辑：
    1. 检查 SA_SIGINFO → 决定用 setup_rt_frame（有 siginfo）还是 setup_frame（无）。
    2. 调用 setup_rt_frame(ksig, regs)：
      • get_sigframe() 在用户栈计算 rt_sigframe 位置：正常栈 (regs->sp - 128) & ~0x3F（16 字节对齐，留出红色区）；若设置了 SA_ONSTACK + sigaltstack()，则用备用栈 altstack.ss_sp + altstack.ss_size - sizeof(*frame)
      • __put_user() 将 regs 拷贝到 frame->uc.uc_mcontext（★内核写用户栈）
      • copy_siginfo_to_user() 将 ksig->info 拷贝到 frame->info（★内核写用户栈）
      • put_user(vdso_addr, &frame->pretcode) 设置返回地址 = VDSO sigreturn（★内核写用户栈）
      • ★ 改写 regs：regs->ip = handler地址, regs->sp = frame, regs->di = sig（参数1）, regs->si = &frame->info（参数2）, regs->dx = &frame->uc（参数3）
    3. iretq/sysret 返回用户态，CPU 自然进入 handler。
  • 如果 setup_rt_frame 失败（用户栈不可写/空间不够）→ force_sigsegv(sig)。
c
void handle_signal(struct ksignal *ksig, struct pt_regs *regs);

恢复侧 —— handler 返回后的现场恢复 ​

sys_rt_sigreturn —— 从用户栈 sigframe 恢复完整 pt_regs ​

  • 触发：handler 执行 ret → 跳到 VDSO __vdso_rt_sigreturn → mov $SYS_rt_sigreturn, %rax → syscall。
  • 核心逻辑（arch/x86/kernel/signal.c）：
    1. 从 current->regs->sp 定位到用户栈上的 rt_sigframe。
    2. restore_sigcontext()：从 frame->uc.uc_mcontext 读取所有寄存器值，逐一写回 current->pt_regs（regs->ip = sigcontext->rip, regs->sp = sigcontext->rsp, ...，全部 23+ 个寄存器）。
    3. restore_altstack()：如果 SA_ONSTACK，恢复原备用栈的状态。
    4. __set_current_blocked()：恢复信号屏蔽字为 sigframe.uc.uc_sigmask。
    5. iretq/sysret 返回——此时 pt_regs 已完全恢复为信号到来前的值。
  • 这是内核唯一能"撤销" setup_rt_frame 修改的地方——没有 sigreturn，handler 永远回不到原始代码。
  • 安全机制：内核不信任用户栈上的 sigframe 数据，恢复前有严格校验（uc_flags 必须为 0、段寄存器合法、浮点状态格式正确），任何一项不通过 → 直接 SIGSEGV。
c
asmlinkage long sys_rt_sigreturn(void);

一句话总结：信号的内核世界就四块积木——进程级共享的 sighand_struct（处置动作表）和 signal_struct（进程级未决集）、每线程私有的 pending+blocked、RT 信号排队用的 sigqueue，再加上投递时临时构建在用户栈上的 rt_sigframe；所有系统调用最终都汇入 send_signal → complete_signal → exit_to_user_mode_loop → get_signal → handle_signal → sys_rt_sigreturn 这一条流水线。
