中断处理完整流程：从 IRQ 信号到 handler 返回

这是 interrupts（内核中断处理总纲）的拆分篇之一，专门讲"一次中断从硬件信号到处理完毕的完整旅程"。配套拆分篇：分类体系与设计考量 · 上半部 / 下半部机制与内部实现 · 开销量化。

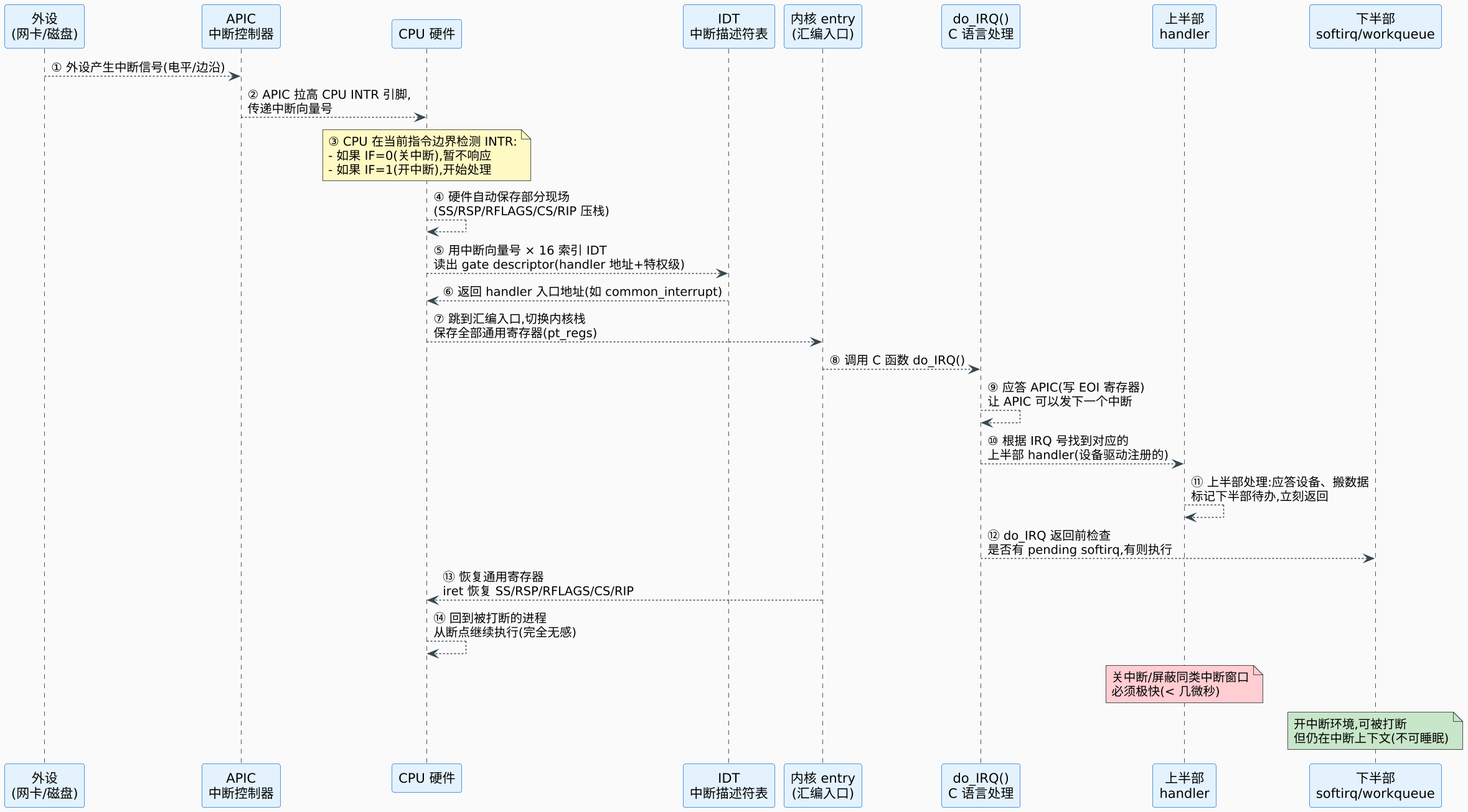

以下以 x86-64 架构为例，追踪一次外部中断从硬件信号到软件处理完毕的完整路径：

流程逐步拆解：

步骤	谁在做	做什么	耗时量级
①→②	外设 + APIC	产生 IRQ，APIC 仲裁优先级，投递到目标 CPU	< 100 ns
③→⑥	CPU 硬件	检测 INTR、压栈 SS/RSP/RFLAGS/CS/RIP、查 IDT	~ 几十个 CPU 周期
⑦	汇编入口	切换内核栈、SAVE_ALL 压全部通用寄存器	~ 几十个周期
⑧→⑨	do_IRQ()	应答 APIC（写 EOI）、irq_enter 记账	< 100 ns
⑩→⑪	上半部 handler	设备应答、数据搬运、标记下半部	几微秒（严格限制）
⑫	下半部检查	如果 softirq pending，就地执行	取决于工作量
⑬→⑭	汇编出口	RESTORE_ALL 恢复寄存器、iret 返回	~ 几十个周期

关键细节：

• 步骤 ④ 的硬件自动压栈只保存了 5 个寄存器（SS/RSP/RFLAGS/CS/RIP），通用寄存器由软件（步骤 ⑦）保存——硬件只做最少的事。
• 步骤 ⑨ 的 EOI（End of Interrupt）写入是关键一步：不写 EOI，APIC 不会发送任何同优先级或更低优先级的中断，所以 EOI 写的时机直接影响中断延迟。
• 步骤 ⑫ 的 softirq 执行是"搭便车"——在中断返回路径上顺便处理，避免额外的上下文切换。但如果 softirq 太多，内核会把它们推给 ksoftirqd 内核线程。

IST 栈切换机制 —— 硬件如何为中断准备独立运行环境

x86-64 提供了 IST（Interrupt Stack Table） 机制，在 TSS（Task State Segment）中为每种中断类型预设独立的栈指针。当中断发生时，CPU 根据 IDT 条目的 IST 字段，直接从 TSS.IST[n] 加载 RSP，一次性切到独立中断栈——task 的内核栈完全不被触及。

TSS 中的 IST 条目（每核一个 TSS）：
┌──────────────────────────┐
│ IST[0] → 不使用（默认栈）  │
│ IST[1] → NMI handler 栈   │  ← NMI 用独立栈
│ IST[2] → Double Fault 栈  │  ← 严重异常用独立栈
│ IST[3] → Machine Check 栈 │  ← MCE 用独立栈
│ IST[4] → Debug 异常栈     │
│ IST[5] → 普通设备中断栈    │  ← 大多数 IRQ 用这个
│ IST[6] → （保留）          │
│ IST[7] → （保留）          │
└──────────────────────────┘

为什么需要独立中断栈：

1. 防止栈溢出：如果中断直接借被打断线程的内核栈，而该栈已经接近用完（深度递归、大的局部变量），中断 handler 再压栈 → 栈溢出 → 静默损坏相邻数据 → 难排查的随机崩溃。
2. 隔离故障：独立栈把中断处理和被中断的 task 隔离开，栈损坏不会互相影响。
3. NMI 尤其需要：NMI 可能在任何时候到达（包括在内核栈即将耗尽时），它必须有自己可靠的栈才能完成诊断/panic 日志记录。

下面以 IDT entry 配置了 IST=5 的设备中断为例，分两种场景追踪硬件栈切换的完整时序。

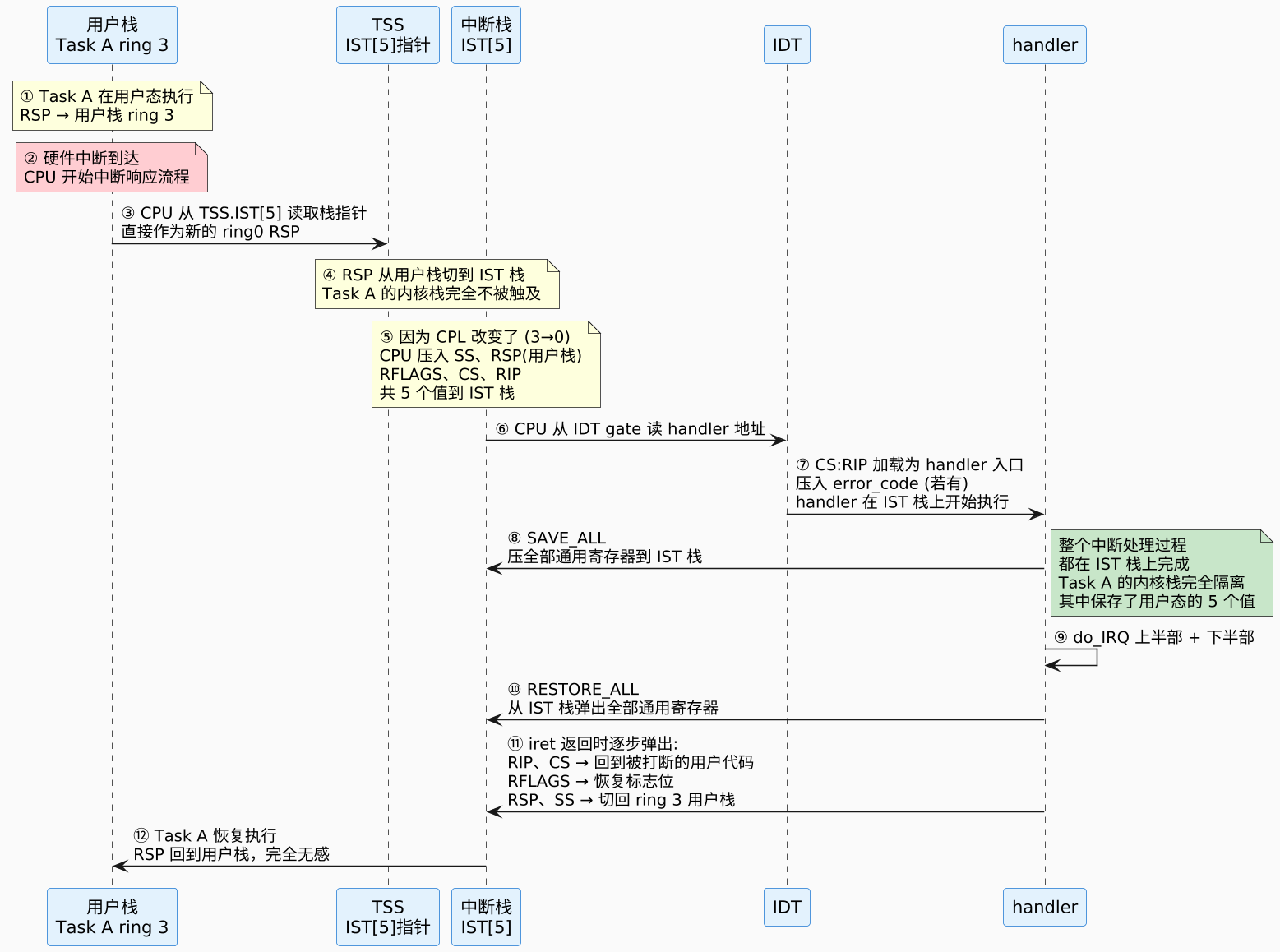

情况一：Task A 在用户态时被中断

CPU 发现 CPL 改变（3→0），直接从 TSS.IST[5] 读栈指针，所有状态保存 + handler 执行都在 IST 栈上完成——Task A 的内核栈完全不参与：

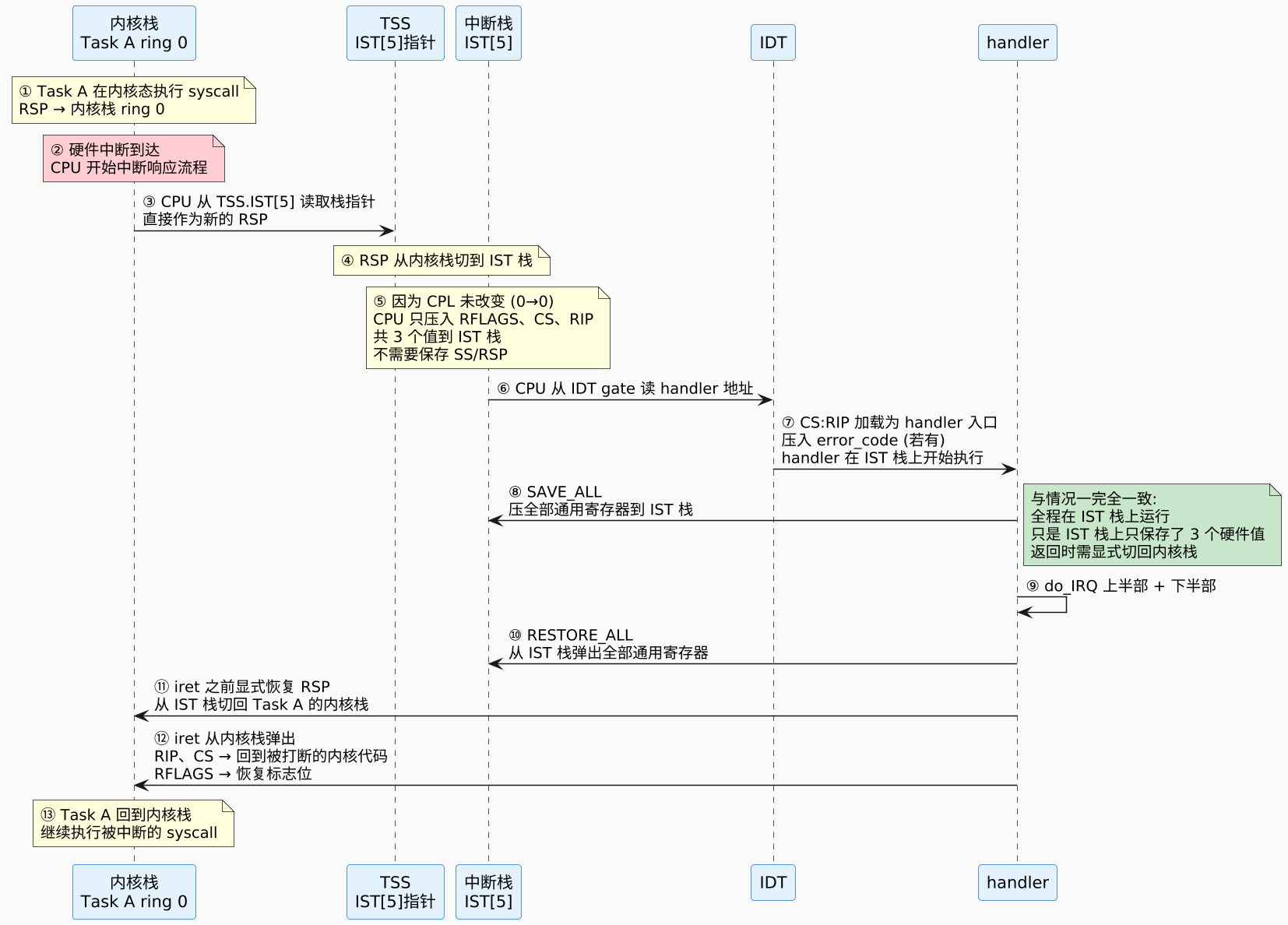

情况二：Task A 在内核态时被中断

CPL 不变（0→0），同样直接切到 IST 栈。硬件只压 3 个值（无需保存 SS/RSP）；iret 返回后内核需要显式恢复 RSP 回到内核栈继续执行：

两者完整对比：

	用户态被中断	内核态被中断
Task A 此时在哪	ring 3，RSP → 用户栈	ring 0，RSP → 内核栈
CPU 第一步	从 TSS IST[5] 读 RSP → 切到 IST 栈	从 TSS IST[5] 读 RSP → 切到 IST 栈
硬件压栈	5 个 SS/RSP/RFLAGS/CS/RIP	3 个 RFLAGS/CS/RIP
Handler 在哪运行	IST 栈	IST 栈
返回时 RSP 恢复	iret 自动恢复 SS:RSP → 切回用户栈	内核显式恢复 RSP → 切回内核栈
Task A 的内核栈	完全不参与	返回前恢复

关键认知：

1. IST 是一次性直接切换：只要 IDT entry 的 IST ≠ 0，CPU 就直接从 TSS.IST[n] 加载 RSP，不存在"先切到内核栈、再切到 IST 栈"的两段切换。

2. Task A 的内核栈在情况一中完全不被触及——这正是 IST 的核心价值：彻底隔离，中断处理不会污染被中断 task 的栈。

3. 情况一的完整往返：ring 3 → CPU 读 IST[5] 切栈 → IST 栈上压 5 个用户态值 → handler 执行 → iret 从 IST 栈弹出 5 个值 → SS:RSP 恢复 → 回到 ring 3。

中断栈大小：per-CPU 的中断栈通常为 16KB（CONFIG_IRQ_STACK_SIZE），独立的 NMI 栈也是 16KB。相比进程内核栈（通常 8-16KB），中断处理的嵌套深度有限，16KB 足够。

中断上下文的运行时限制

理解了 IST 栈切换后，还需要理解中断 handler 运行时受到的各种"与众不同"的约束。这些约束不是特权不够，而是上下文缺失导致的。

没有 task_struct —— 中断是一个没有"身份证"的内核代码路径

中断处理程序没有 task_struct，不能用 ps 看到它、调度器也感知不到它。内核用 preempt_count 字段中的 bit 来标记当前 CPU 是否在中断上下文中：

preempt_count 的低位编码了当前 CPU 的"原子上下文"深度：
  bit 0-7:   PREEMPT_MASK      （可抢占计数）
  bit 8-15:  SOFTIRQ_MASK       （软中断计数）
  bit 16-19: HARDIRQ_MASK       （硬中断嵌套深度）
  bit 20:    NMI_MASK           （NMI 标志）
  bit 21:    PREEMPT_NEED_RESCHED（需要重新调度标志）

内核提供三个宏来判断当前是否在中断上下文：

宏	含义	判断条件
in_irq()	正在硬中断 handler 中	preempt_count & HARDIRQ_MASK != 0
in_softirq()	正在软中断中	preempt_count & SOFTIRQ_MASK != 0
in_interrupt()	在任意中断上下文	in_irq() || in_softirq() || in_nmi()

为什么没有 task_struct 会导致关键限制：

• 睡眠意味着"把当前 task 设为 SLEEPING → 切走"——没有 task 可设、没有可挂起的实体。睡了就再也回不来。
• 调度器选下一个 task 依赖 current 宏（从内核栈底读 task_struct 指针）。在中断上下文中 current 指向被打断的那个 task，但它不是"真正的中断处理进程"——选择调度它没有意义。
• copy_from_user / copy_to_user 依赖 current->mm 来解析用户态地址。中断上下文能用是因为它借用了被打断 task 的 mm，但这个 task 的页表可能正在被其他核修改（如 munmap），直接访问用户地址不安全。

和内核线程的对比：

	软中断 (softirq)	工作队列 (workqueue)	内核线程 (kworker)
有 task_struct	❌ 没有	✅ 有（kworker 线程）	✅ 有
可被调度器看到	❌	✅	✅
能睡眠	❌	✅	✅
适用场景	极轻量、不可阻塞的活	需要睡眠/较重的活	通用的内核后台任务

内核线程（kworker）是中断处理想"睡觉"时的逃生出口——把需要阻塞的活丢给 workqueue，它切换到了进程上下文去跑。正是 workqueue 拥有 task_struct，才敢做 mutex_lock 和 kmalloc(GFP_KERNEL) 这种事。详见 下半部机制。

不切换页表 —— 为什么能又不安全

中断处理程序不切换 CR3，地址空间仍然是被打断线程的。这在带来便利的同时也有深刻的设计隐患。

为什么不换是可行的：内核地址空间在所有进程中是共享的——无论被打断的是进程 A 还是 B，内核代码段、内核数据段、内核堆栈、设备 MMIO 映射都在同一块虚拟地址区域内（x86-64 的 0xffff800000000000 ~ 0xffffffffffffffff）。中断 handler 和它要访问的内核数据结构都在这个共享区域内，CR3 指向谁不重要。

虚拟地址空间布局（x86-64, 4-level paging）：
┌──────────────────────────────┐ 0xffffffffffffffff
│  内核空间（所有进程共享）        │
│  · 内核代码 .text              │ ← 中断 handler 在这里
│  · 内核数据 / 设备 MMIO        │ ← 需要访问的数据结构在这里
│  · 内核栈 (per-task)           │
│  · 中断栈 (per-CPU, IST)      │ ← 中断跑在这
├──────────────────────────────┤ 0xffff800000000000 (hole)
│         未映射的 gap            │
├──────────────────────────────┤ 0x00007fffffffffff
│  用户空间（进程私有）            │ ← CR3 在这里有差异
│  · 进程 A 的代码/堆/栈          │
└──────────────────────────────┘ 0x0000000000000000

为什么不安全：

• 缺页风险：如果被中断的 task 的页表中，中断 handler 要访问的某个内核虚拟地址恰好不在 TLB 中且需要走 page walk——而 page walk 过程中涉及的各级页表页本身可能被换出 → 缺页异常。内核栈通常是锁定的（不会换出），但访问某些动态分配的内核内存时就有风险。
• 用户地址不可直接访问：中断 handler 不能直接用 copy_from_user(用户态地址)——虽然页表是同一个，但此时 current 指向被打断的 task，而这个 task 的 mm_struct 可能正在被另一个 CPU 修改（比如正在 munmap）。这就是为什么中断 handler 如需访问用户数据，必须走 workqueue 到进程上下文。
• 访问被中断 task 的内核栈：大部分情况合法（内核栈页不会被换出），但要警惕不要写越界——中断栈和内核栈是独立的。

与进程上下文切换的最核心对比：进程切换要 switch_mm（换 CR3），中断不换。也正因为不换，它才没有"地址空间切换"的开销——硬件压栈 + IDT 跳转只花几十个周期，远比 switch_mm 的数百个周期 + TLB 失效要轻。

全程内核态 —— Ring 0 的特权与限制

中断处理代码全程在 CPL=0（Ring 0 / 内核态） 运行。这意味着：

能做的事：

• 执行特权指令（cli/sti 开关中断、mov cr3 改页表、写 MSR 寄存器、访问 IO 端口）。
• 访问全部内核虚拟地址空间，包括设备 MMIO 区域。
• 修改所有内核数据结构（但要持锁）。

不能做的事——并非特权不够，而是上下文缺失：

• 不能调度（schedule()）：没有合法的 task_struct 可切换，原因见 分类体系与设计考量。
• 不能触碰用户态地址：get_user() / put_user() 会检查 current->mm 的正确性，以及页表是否有效。对端的用户页可能在另一个 CPU 上正被回收，存在 TOCTOU 风险。应该走 copy_from_user_inatomic()（不做缺页修复的尝试）。
• 不能用 mutex_lock()：互斥锁在拿不到时会 schedule() 睡眠——回到"不能调度"的问题。

iret（Interrupt Return）是中断的唯一出路。它一次性地恢复 CS/RIP/RFLAGS/SS/RSP，特权级可能从 Ring 0 切回 Ring 3（如果被中断时在用户态），也可能留在 Ring 0（如果中断嵌套）。在 iret 之前，内核会检查 TIF_NEED_RESCHED 标志——这是衔接"中断上下文"和"真实进程调度"的关键点。

中断返回时的调度触发 —— 何时真正发生进程切换

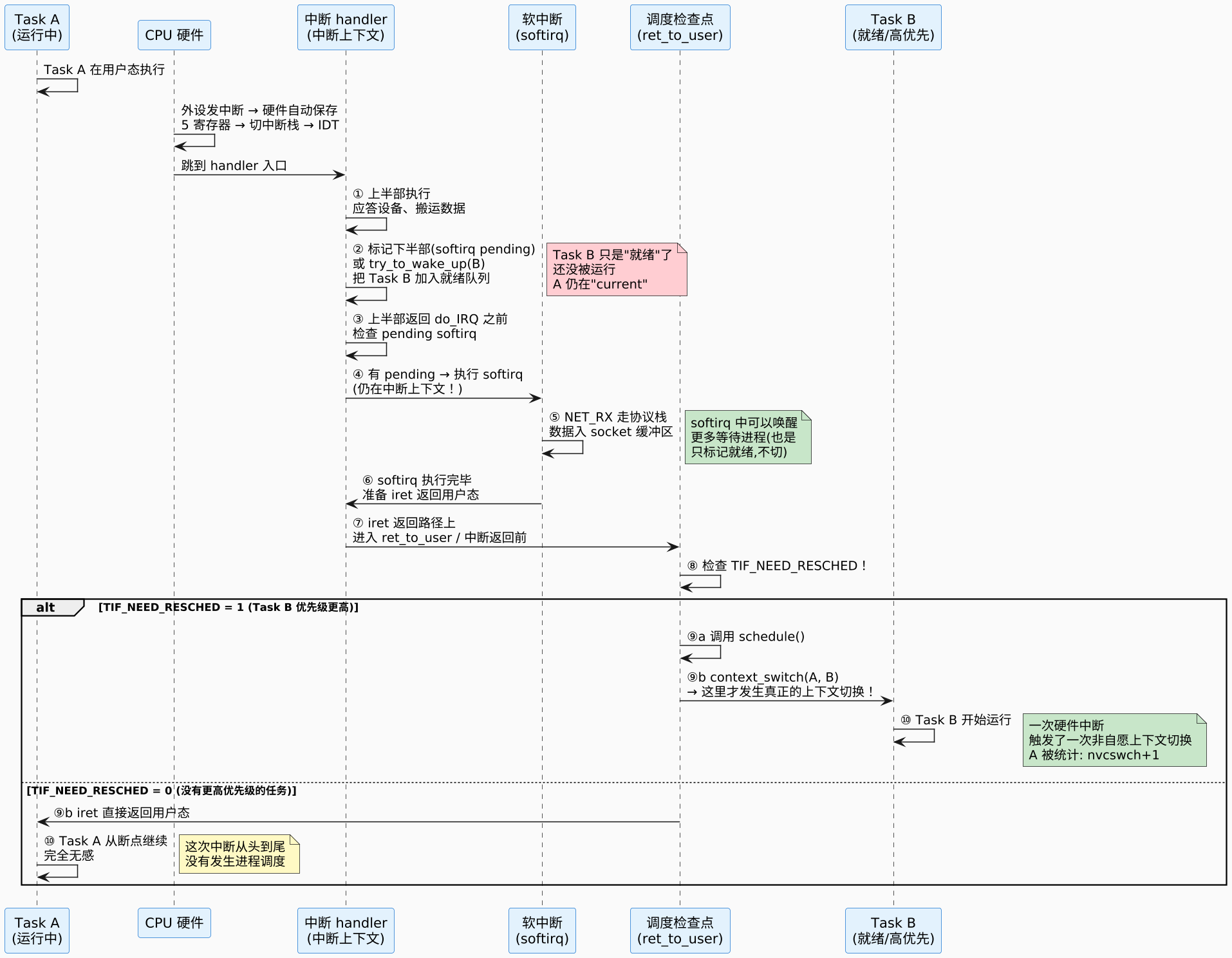

中断本身不涉及调度，但中断返回是触发进程调度最频繁的入口。整个过程如下：

关键时间线总结：

中断到达 → 硬件保存/切栈/查 IDT(几十周期) → 上半部(几微秒)
     → softirq(可选,几微秒~几十微秒) → iret 返回前检查 need_resched
     → 若需调度 → context_switch(1-5μs) → 新 task 运行

核心结论：中断上下文中的"处理"（上半部+下半部）全程不发生进程调度，唤醒操作只是改了 task 的状态位和队列。真正的进程切换发生在 iret 返回前的 TIF_NEED_RESCHED 检查点。这也是为什么使用 pidstat -w 看到的 nvcswch 高——那些非自愿切换的触发源十有八九是中断唤醒了更高优先级任务，而切换本身发生在中断返回路径上，不是中断 handler 内部。

完整示例：磁盘 DMA 完成中断的全过程

以下将本篇所有概念串联到一个真实场景中：

初始状态：Task A 调 read(fd, buf) → 数据不在 page cache → 发起 DMA 读
         → Task A 设为 UNINTERRUPTIBLE → schedule() → CPU 去跑 Task B
磁盘 DMA 完成后：
1. 磁盘控制器通过 MSI-X 向 CPU 发中断
2. CPU 在 Task B 的用户态指令边界检测到中断 → 硬件走 IST[5] 切中断栈
   → IDT 查 handler → 进入中断上下文
3. 上半部：NVMe 驱动 handler → 应答设备 → 更新 page cache 元数据
   → 标记 BLOCK_SOFTIRQ pending → 返回 do_IRQ
4. 下半部(BLOCK_SOFTIRQ)：page cache 写入完成 → bio_endio()
   → 调用 try_to_wake_up(A)，把 A 加入就绪队列
5. iret 返回前：检查到当前 B 的 need_resched 标志
   → 若 A 优先级 > B → schedule() → context_switch(B, A)
   → A 从 UNINTERRUPTIBLE 状态恢复，继续执行 read() 剩余的代码
6. A 返回用户态，read() 带回数据
全程：
  - 中断上下文处理 × 1（IST 栈隔离，无进程调度）
  - 进程上下文切换 × 1（B → A，发生在 iret 前）
  - A 的 voluntary_ctxt_switches +1（读阻塞时）

区分要点：中断本身的处理（步骤 2-4）全程在"中断上下文"，发生在 IST 独立栈上，完全没有进程调度。步骤 5 的 schedule() → context_switch() 才是真正的进程调度，只不过它不是在中断 handler 中间发生的，而是在 "中断返回前" 的 need_resched 检查点触发的。这两者的时序不要混淆。

中断的入口基础设施：IDT（中断描述符表）

IDT 是上面整个流程的"查表入口"，单独拿出来讲。

IDT 是什么

IDT（Interrupt Descriptor Table）是一张系统级表，将中断向量号（0~255）映射到对应的 handler 入口地址和特权级。CPU 收到中断向量号后，用它乘以 16（每个 gate descriptor 16 字节）索引 IDT，读出 handler 信息，跳转执行。

中断向量号 × 16 → IDT 基址 + 偏移 → Gate Descriptor → Handler 地址 + IST/DPL 信息

IDT 中的条目类型

Gate 类型	用途	典型向量号
Interrupt Gate	外部中断 handler，进入时自动关中断（清 IF）	32~255（设备 IRQ）
Trap Gate	异常 handler，进入时不关中断	0~31（缺页、除零等）
Task Gate	硬件任务切换（已废弃，现代 OS 不用）	极少使用

Interrupt Gate vs Trap Gate 的关键区别：Interrupt Gate 进入时 CPU 自动清 IF 标志（关中断），防止嵌套中断；Trap Gate 不清 IF，允许在异常处理期间响应中断。缺页异常用 Trap Gate——因为缺页处理可能触发磁盘 IO，期间必须能响应磁盘完成中断。

前 32 个向量：Intel 保留的异常/陷阱

向量号	名称	类型	说明
0	#DE Divide Error	Fault	除零
3	#BP Breakpoint	Trap	int 3 断点指令
6	#UD Invalid Opcode	Fault	非法指令
8	#DF Double Fault	Abort	处理异常时又出异常
13	#GP General Protection	Fault	一般保护错误（权限违规）
14	#PF Page Fault	Fault	缺页（最重要的异常）
18	#MC Machine Check	Abort	硬件错误（CPU/内存/总线）
