SystemC 内核详解：模块、进程、事件与 delta cycle 调度

最后更新：2026-09-13
C1 讲了为什么用 SystemC。本篇（C2）钻进仿真内核——wait() 到底在等什么、同一时刻多个进程谁先跑、为什么 notify(SC_ZERO_TIME) 不会引起无限循环。这些语义直接决定性能模型的时序是否确定、可复现，是后面写流水线/Cache 模型的地基。

一、结构：sc_module 与模块层次

SystemC 用 SC_MODULE（实质是 sc_module 的宏子类）表达一个硬件块。模块在构造函数里命名、例化子模块、绑定端口，形成和硬件框图一致的层次树；每个对象在仿真里有唯一层次名（如 top.cpu0.fe），这是波形、调试器、transaction recording 定位的依据。

cpp

SC_MODULE(FeStage) {            // 取指阶段
  sc_in<bool> clk;
  SC_CTOR(FeStage) { SC_THREAD(run); sensitive << clk.pos(); }
  void run();
};

SC_MODULE(CpuCore) {
  sc_in<bool> clk;
  FeStage fe;                  // 子模块：层次名为 <core名>.fe
  SC_CTOR(CpuCore) : fe("fe") { fe.clk(clk); }
};

层次只表达结构，不推进时间；推进时间的是进程与内核调度器。

二、两类进程：METHOD 与 THREAD

进程是内核可独立调度的并发单元。现代代码主要用两种（老代码里的 SC_CTHREAD 是时钟沿专用 THREAD，已不推荐）：

进程类型	可否 `wait()`	触发方式	典型用途	硬件直觉
`SC_METHOD`	否（必须立即返回）	敏感列表事件，运行到返回	组合/唤醒逻辑、仲裁、译码	`always @(*)` 组合逻辑
`SC_THREAD`	是，可多次挂起	首次运行后由 `wait()` 恢复	时序行为、流水线阶段、顺序激励	`always @(posedge clk)` 时序块

关键区别：METHOD 不允许 wait()，在一个 evaluate 阶段内一口气跑完；THREAD 遇到 wait() 就把执行点（协程上下文）挂起，等被等待的事件到来再恢复。 描述"跨周期状态机"几乎都用 THREAD，纯组合判决用 METHOD。

wait() 的常见形态：

cpp

wait();                 // 等敏感列表上的下一个事件
wait(10, SC_NS);        // 推进 10ns 仿真时间后恢复
wait(e);                // 等事件 e 被 notify
wait(e1 | e2);          // 任一事件（or 敏感）
wait(2, SC_NS, e);      // 超时或事件，先到者唤醒

wait(10, SC_NS) 推进的是仿真时间，不是真睡眠，宿主机执行瞬时跳过去——这正是性能模型能"1 秒模拟几毫秒硬件"的原因。

三、事件 sc_event：不带数据的通知

sc_event 是进程同步的核心原语，只通知"发生了"，不携带数据（数据由模块成员变量/信号承载）。三种通知时机是理解调度的关键：

写法	生效时机	典型用途
`e.notify()`	立即：唤醒当前 delta 内已在等待的进程	少用，易产生顺序依赖
`e.notify(SC_ZERO_TIME)`	下一个 delta cycle（同一仿真时刻、0 时间差）	时钟进程内安全广播
`e.notify(t, SC_NS)`	未来 t ns 的某时刻	建模延迟：Cache 命中、总线响应、定时器

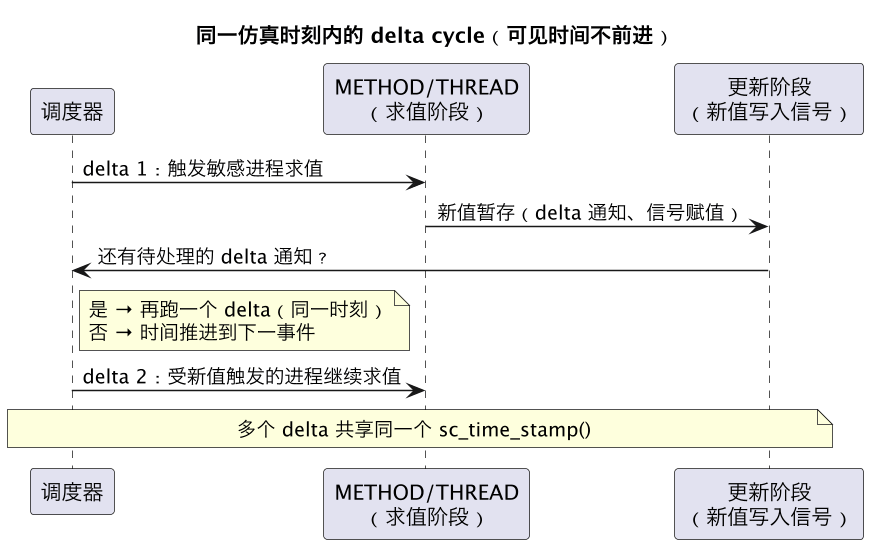

cancel() 可撤销尚未发生的定时通知（已发生的撤不掉）。为什么零时间通知不立即生效？ 因为 SystemC 要保证确定性：同一时刻可能一批信号同时更新，立即通知会让结果依赖进程执行顺序。引入"delta"——一个不消耗用户可见时间的微步——把"本拍算出新值"和"下一拍对新值反应"干净分开。

四、核心机制：delta cycle 三阶段

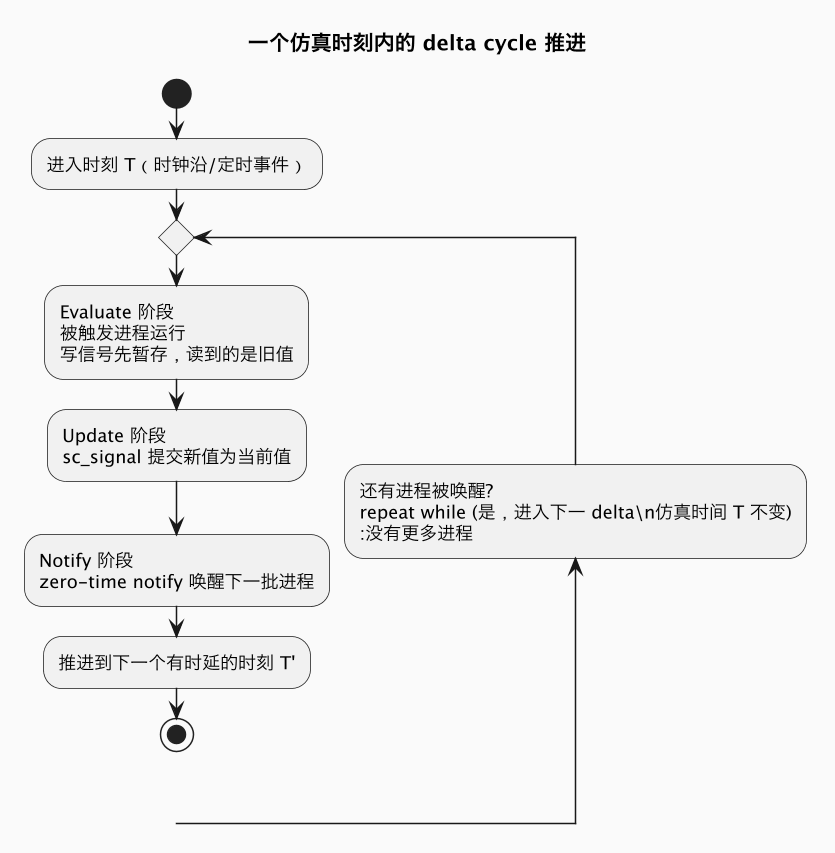

SystemC 内核把同一个仿真时刻切成若干个 delta cycle，每个 delta cycle 经典地经历两到三个阶段：

五、一个可编译的事件握手骨架

下面用"取指→译码"两个 THREAD + 一个事件，演示跨周期握手与零时间通知。

cpp

// file: kernel_handshake.cpp  —— SystemC 2.3.x + C++17，IEEE 1666 API
#include <systemc.h>

SC_MODULE(FeStage) {
  sc_in_clk clk;
  sc_event  e_valid;            // 通知译码：本条指令就绪
  unsigned  pc_reg = 0x8000;
  SC_CTOR(FeStage) { SC_THREAD(run); sensitive << clk.pos(); }
  void run() {
    while (true) {
      wait();                                  // 每个上升沿取一条
      pc_reg += 4;
      std::cout << sc_time_stamp() << " FE pc=" << std::hex << pc_reg << "\n";
      e_valid.notify(SC_ZERO_TIME);            // 同拍稍后唤醒译码
    }
  }
};

SC_MODULE(DecStage) {
  sc_in_clk clk;
  FeStage*  fe = nullptr;
  SC_CTOR(DecStage) { SC_THREAD(run); sensitive << clk.pos(); }
  void run() {
    while (true) {
      wait(fe->e_valid);                       // 等"指令就绪"
      std::cout << sc_time_stamp() << " DEC latch instruction\n";
      wait();                                 // 与 FE 保持每拍一指令节奏
    }
  }
};

int sc_main(int, char*[]) {
  sc_clock clk("clk", 10, SC_NS);
  FeStage  fe("fe");
  DecStage dec("dec");
  fe.clk(clk); dec.clk(clk); dec.fe = &fe;
  sc_start(50, SC_NS);
  return 0;
}

输出里 FE 与 DEC 的时间戳按 10ns 整齐推进、FE 总在同拍先于 DEC——这是 SC_ZERO_TIME 通知 + 时钟敏感共同作用的确定顺序。把零时间通知误写成裸 notify()，顺序就可能依赖进程注册先后，是真实 bug 高发点。

六、建模时的常见陷阱

陷阱	后果	正确做法
METHOD 里调 `wait()`	编译报错	跨周期逻辑改用 THREAD
用普通 C++ 变量当"线"，多进程同时写	立即生效、顺序依赖、不确定	跨模块通信用 `sc_signal`/通道，成员变量只做模块内状态
`notify()` 立即通知依赖执行顺序	换台机器结果变化	用 `notify(SC_ZERO_TIME)` 或定时通知
THREAD 的 `while(true)` 内无 `wait()`	仿真卡死在零时间	每条循环路径至少一个 `wait`
用 `wait(n, SC_NS)` 当精确流水延迟	阻塞阶段、忽略反压/多指令重叠	精确流水用事件/队列建模，延迟只注解给统计（见 D3/D4）
误以为 delta cycle 花了真实时间	性能计数错位	延迟以 `sc_time`/显式周期计数表达，与 `sc_time_stamp()` 对齐

七、从内核到 CPU 模型：怎么把微架构装进来

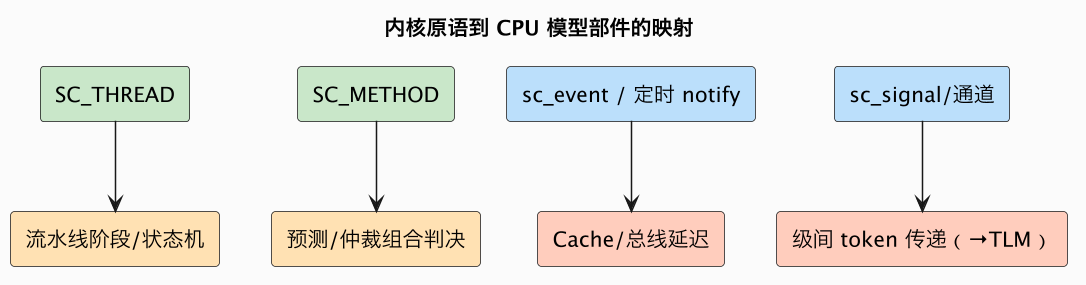

理解调度后，就能把真实机制逐一映射：

流水线各级 = 一个或一组 THREAD，沿事件/队列向下游传"指令 token"，每拍 wait() 一次；冒险与插泡表现为 token 停留或插入气泡。
分支预测器/唤醒逻辑 = 纯函数 + METHOD，输入 PC/历史，输出预测与方向，分支预测的真机原理在概念站讲透，这里只负责确定性求值。
Cache/总线延迟 = 未来时间 notify(latency)，延迟参数来自后续校准（E1 模型校准）。
统计计数器（周期、命中、发射、阻塞）在每拍/每事件累加，仿真末汇总成 IPC、CPI 栈。

SystemC 的进程/事件只是"执行与时间"的机器，真正要建的 CPU 机制在真机上如何工作，见 concepts/microarch 那组文章；本篇提供把它们写成确定性模型的调度语义。有了内核，下一步解决"模块之间怎么连"：C3 的端口、接口与通道（sc_fifo/sc_semaphore/sc_mutex 等 primitive channel，以及自定义通道——TLM 通道的雏形）。

八、为什么确定性值得专门强调：从调试到回归

在普通多线程软件里，"这次跑通、下次崩"往往是竞争条件，复现要靠运气。性能模型如果也这样，整个工作流就垮了：架构师对比两个配置，A 比 B 快 3%，到底是配置带来的还是调度随机性带来的？回归系统发现 IPC 掉了 2%，是新提交引入的，还是仿真器换了台主机后事件顺序变了？这类问题无法回答，模型就会迅速失去团队信任。SystemC 内核用确定性协程而非操作系统线程来表达并发，核心理由正在于此——同样的输入、同样的参数、同样的模型版本，必须得到逐位一致的事件序列和统计结果。理解这一点，你才会明白为什么规范反复强调不要在事件通知上耍"立即生效"的小聪明：任何让结果依赖进程注册顺序、依赖宿主机调度的写法，都是在用短期方便换取长期不可复现。

delta cycle 机制在实践中还有一个常被忽略的作用：它让模型的行为和硬件信号在时钟沿后的稳定过程一一对应。真实电路里，时钟上升沿之后触发器输出变化，组合逻辑经过一连串门延迟逐级稳定，最后下一级在下一个沿采到稳定值；SystemC 不建模门延迟，但用若干个 delta 表达"信号在同一仿真时刻被反复更新直到没有反应"这一结构。写模型时把这两件事对应起来，很多调度行为就有了物理直觉：为什么信号本拍读旧值、下一拍才读新值（对应触发器采样保持），为什么零时间通知能在不推进可见时间的情况下把变化传播下去（对应组合链在沿后稳定），为什么一串纯 METHOD 互相敏感却不会让仿真时间往前走（对应纯组合逻辑不消耗周期）。反过来，如果模型里出现"同一时刻 delta 数异常膨胀"，往往说明你无意中写出了一条过长的零时间反应链，这在真实硬件上可能对应一条频率难以收敛的组合路径，值得警惕。

调试 SystemC 模型和调试普通程序也有不同的着力点。普通断点看的是调用栈和变量，模型调试更关注三类信息：当前仿真时间与 delta 数（判断是不是卡在零时间循环）、哪些进程处于可运行/等待状态（判断是不是漏了通知导致永久挂起）、信号与事件的变化序列（判断握手是否按预期推进）。推荐的最小工作习惯是：第一，给每个模块和事件起有意义的层次名，因为波形和事务日志里看到的就是这些名字；第二，对关键握手加带时间戳的 trace 打印，输出"谁在何时通知了谁"，很多死锁靠这张事件时间线就能定位；第三，把仿真做成可注入固定随机种子的，凡是内部用到随机（如随机替换、地址随机化）的地方都走一个全局可配置的随机源，保证任何一次失败都能原样复现。第四，警惕"看起来在跑但时间不动"：如果日志在刷而 sc_time_stamp() 不变，几乎一定是某个 THREAD 的循环里缺了有效 wait，或零时间事件互相触发形成了环。

最后要把内核语义和"性能"二字挂钩：SystemC 内核本身也要消耗宿主机时间，事件数就是仿真成本。同样的微架构，用逐信号、逐拍 METHOD 建模会产生海量事件，而用事务一次表达成块传输，事件数能降几个数量级——这不是风格偏好，而是决定模型能不能跑完真实负载的硬约束。C 模块让你看懂事件内核，D 模块的 TLM 则教你如何大幅减少事件数量，两者合起来才构成"又准又快"的工程基础。

九、从内核视角回看常见 CPU 模型结构

最后把内核机制和岗位 JD 里那些高频词直接对应起来，帮助建立"看到机制就知道用什么原语建"的反射。流水线各级在模型里通常实现为各自独立的 THREAD，沿时钟敏感，级间用 FIFO 或信号传指令 token；冒险检测和旁路网络是纯组合判决，适合 METHOD，输入是各级的有效位和寄存器号，输出是转发选择与插泡信号。分支预测器是无时间推进的查表/更新逻辑，更新发生在提交点，预测发生在取指点，两个点之间的时延用流水线上携带的预测结果表达。乱序执行的调度器是"事件 + 优先级队列"：指令在操作数就绪事件触发时进入可发射集合，发射选择由 METHOD 式的仲裁完成，功能执行不占仿真时间，写回通过未来时间通知模拟延迟。保留站、重排序缓冲、load/store 队列都是带容量的通道或受保护容器，容量满产生的反压等价于下游 FIFO 写阻塞。

缓存与总线的模型则自然地把用法分成两层：缓存内部的 tag 查找、命中判定是即时组合逻辑（METHOD 或普通函数），而缺失后的填充是一次带未来通知的事件等待，缺失状态保持表（MSHR）用"地址→等待事件/请求上下文"的映射实现，多个缺失命中同一缓存行时合并到同一 MSHR——这个合并逻辑用普通 C++ 容器加事件就能表达，不必引入任何特殊框架。中断与异常本质是带优先级的异步事件：中断源在未来时刻 notify，流水线的最上层 THREAD 等待该事件并在安全点采样优先级；精确异常要求副作用在提交点才生效，这在模型里体现为"功能结果先写进重排序缓冲，提交时才更新架构状态"的纪律。可以看到，没有哪种 CPU 机制需要超出 C2 讲过的进程、事件、信号、通道四件套；难的从来不是 API，而是把真机机制（concepts/microarch 里讲的那些）正确地分解成"哪些即时求值、哪些等待未来、谁对谁反压"。养成这个分解习惯，比记忆任何调度器实现细节都更重要。

总结

SystemC 内核用"并发协程进程 + 事件通知 + evaluate/update/notify 三阶段 delta cycle"，把硬件同一时刻的并发反应变成确定、可复现的微步序列；吃透"信号非即时可见"与"零时间通知"两条语义，就能避开绝大多数时序 bug。
