处理器性能建模的抽象层级：从 ISS 到周期精确，按问题选精度
最后更新：2026-09-13
这是全系列的总纲篇。C/D 模块教会了 SystemC/TLM 这门"语言"，本篇（A1）退一步回答更上位的问题：面对一个具体的架构问题，到底该建多准的模型？ 选错层级，要么慢到跑不动 workload，要么快但结论不可信。记住一句话：模型的价值不在"像不像硬件"，而在"对当前问题的误差是否小到不改变决策"。

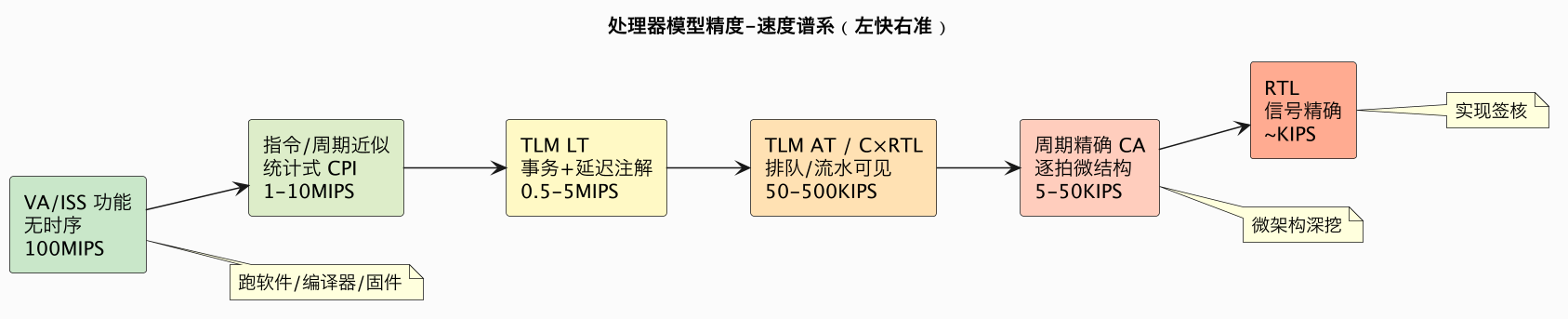

一、一张谱系图：精度与速度的交换
硅前模型沿同一根轴排列——越往上越快但时序越粗，越往下越准但越慢，速度跨度可达 6~8 个数量级：
具体数字随负载和实现浮动 5~10 倍，但数量级关系稳定：功能模型能比 RTL 快约十万到百万倍。这个速度差决定了"什么问题能在哪个层级回答"。
二、五个层级的精确定义
2.1 功能模型：ISS 与虚拟原型（VA）
指令集模拟器（Instruction Set Simulator）逐条执行 ISA 语义，维护架构可见状态（PC、通用寄存器、CSR、内存），完全没有周期概念。它回答"执行结果对不对"，不回答"多快"。两种实现：
- 解释执行（interpretive）：取指→译码→执行一个 switch/表驱动循环，实现简单、可移植，速度约 10~50 MIPS（如 Spike）。
- 动态二进制翻译（DBT/JIT）：把目标指令块翻译成主机指令并缓存（如 QEMU），速度可达数百 MIPS，但带翻译缓存、自修改代码处理等复杂度。
把 ISS 接上 TLM 内存/外设模型、能引导完整 OS 的系统，叫虚拟原型（Virtual Prototype），主要价值是软件 shift-left，其次才是性能粗估。
2.2 指令/周期近似模型（Instruction/Cycle Approximate）
在功能执行之上挂一个统计式性能核心：不逐拍模拟数据通路，而是用参数化公式/表给每类指令、每次 cache/TLB 命中失配计一笔 CPI，配合一个简单的流水线占用模型。速度仍很高，适合早期"方案空间筛查"（cache 多大、发射多宽值不值）。很多 spreadsheet/解析模型属于此类的退化形式。
四、执行驱动 vs trace 驱动
时序部分怎么拿到"将要发生什么"，有两种喂法：
| 方式 | 做法 | 优点 | 缺点 |
|---|---|---|---|
| 执行驱动（execution-driven） | 模型真的执行指令，执行中驱动时序状态 | 支持推测/错误路径/动态地址，反馈可改变执行 | 实现复杂、较慢 |
| trace 驱动（trace-driven） | 先由 ISS/真机采集指令/访存 trace，时序引擎离线重放 | 时序模型解耦、可反复重放同一 trace、易并行回归 | trace 巨大、错误路径依赖难表达、trace 与模型可能不一致 |
工程上常折中：用功能 ISS 在线产生精简 trace（指令类型、地址、预测结果），时序引擎即时消费（即 C×RTL 的在线形态），兼顾保真与速度。离线 trace 适合方法学研究和"固定负载、多配置"批量对比。
五、按问题选层级：决策表
| 你要回答的问题 | 建议层级 | 理由 |
|---|---|---|
| 固件/OS 能不能启动、驱动对不对 | ISS/VA（无时序） | 只需功能，速度第一 |
| 编译器改动、库优化的功能验证 | ISS/DBT | 无关周期 |
| cache 容量/路数粗筛、IPC 量级 | 指令近似/TLM LT | 参数空间大，先粗扫 |
| 单核前端/执行单元调优、ROB 深度 | C×RTL 或 CA | 需逐拍 stall 归因 |
| 总线/NoC 带宽、outstanding、QoS | TLM AT | 竞争与排队是核心 |
| 多核一致性流量、内存控制器调度 | AT + 一致扩展 | 需 snoop/队列（B2/B5） |
| 精确到单拍的 corner-case、与 RTL 对拍 | CA 或 RTL co-sim | 误差容忍度极低 |
| 跑标准 benchmark 出对外性能分 | 校准过的 C×RTL/CA | 精度与速度平衡 |
| 功耗架构预算 | 带功率注解的时序模型（E4 第三批） | 活动计数×能耗表 |
通用心法：用能改变结论的最粗模型。先用 LT/近似模型排除 90% 的劣方案，只对入围的 2~3 个配置在 CA 上精算。一上来就全系统 CA，通常跑不完 SPEC 就被项目进度淘汰。

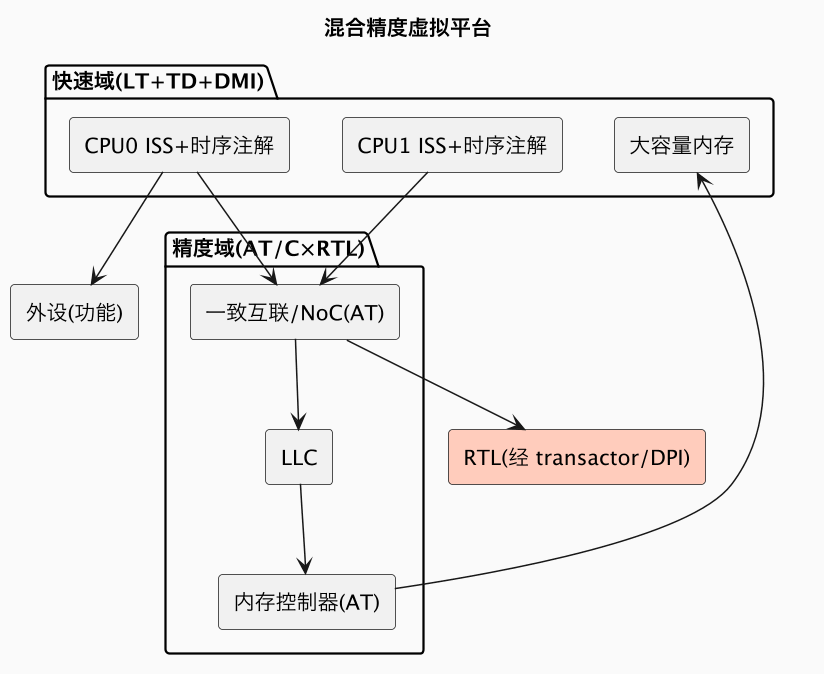

六、混合精度平台：真实工程的形态
生产虚拟平台不是单一精度，而是按部件拼接：
- CPU 与大内存走 LT + 时间量子 + DMI（D2/D4），保证能跑软件；
- 真正要研究的互联/内存控制器用 AT（D3）与一致性扩展（D5/B2）；
- 个别未冻结模块直接插 RTL，经 transactor/DPI 协同（F5）；
- 外设用纯功能模型。
边界处必须统一时间口径（LT↔AT 桥、TD sync 点），否则误差在拼接面叠加。这与 E1 校准强调的"每个边界都要可验证"呼应。
七、自研 vs 开源仿真器
| 选项 | 适合 | 代价 |
|---|---|---|
| gem5 | 学术/体系结构研究、要现成 OOO 核/Ruby/经典内存模型 | 学习曲线、速度一般、二开深（F1） |
| QEMU/Spike + TLM 包壳 | 极快跑软件、功能 VA、软件团队平台 | 无原生时序，性能要自挂 |
| 自研 SystemC/TLM 模型 | 深度绑定自研微架构、可交付客户、IP 保密 | 前期投入大、要建回归/校准体系 |
| 商业 VP 套件 | 厂商交钥匙、生态/调试器全 | 授权成本、可控性受限 |
常见组合：gem5/Spike 做研究与功能基线，自研 SystemC 模型做产品级平台与客户交付，两者用同一套指令流和校准 workload 对齐结论。
八、常见误区
| 误区 | 正解 |
|---|---|
| 越精确越好 | 精度服务决策；多余精度只烧时间 |
| IPC 对了模型就对了 | IPC 可能"对得巧合"；要拆 CPI 栈并分项校准（E1） |
| 功能和时序写一起更快 | 焊死后无法换核、无法复用、校准困难 |
| 全系统一个精度 | 混合精度 + 明确边界才是工程解 |
| trace 驱动等于真机 | trace 难含错误路径与反馈，谨慎外推 |
| 模型能跑 Linux 就能做性能结论 | 功能可用 ≠ 时序可信，需校准到 RTL/硅后 |
真机微架构机制（流水线、预测、乱序、Cache）是建模对象，原理见 concepts/microarch 与 concepts/cache；本篇确立的是用什么层级去建它们。
九、一个典型项目的建模演进路线
把抽象层级选择落到时间线上，一个处理器项目的建模工作通常经历几个阶段，理解这个节奏比记住任何单一模型类型都重要。概念阶段的核心产出不是代码而是问题清单：这代产品要回答哪些架构取舍（核数与面积、缓存层级、内存通道、专用加速单元），每个取舍的性能差异预期有多大，允许的预测误差是多少。这时候最重的模型反而是电子表格或解析模型——用指令混合、基础 CPI、各级缓存的预期失配率和延迟做加和，快速排除明显不划算的方案。电子表格模型的价值不在于准，而在于强迫团队把假设显式写下来，这些假设后来全部成为更精细模型需要校准的参数。
探索阶段开始搭建可执行的事务级平台：功能 ISS 负责执行，延迟以参数形式注解，cache 和分支预测器先用真实结构（而不是命中率假设）建模，让命中率从地址流中自然产生，互联暂时用固定延迟。这个平台要尽早能跑至少一个有代表性的真实负载片段，因为只有真实负载才能暴露建模假设的问题——合成测试往往过于配合模型。精化阶段针对探索后剩下的少数候选方案，把真正影响结论的部件下沉精度：前端做成周期级以研究取指带宽和预测收益，内存子系统做成 AT 以看竞争，其余保持快速。这个阶段会大量使用"同一功能流、多套时序配置"的对比实验，功能与时序分离的架构（第三节）在这里兑现全部价值。对齐与交付阶段在 RTL 可用后切换为校准模式（E1），用 RTL 数据替换规格估计，模型同时变成验证的黄金参考和软件团队的开发平台；流片后再用硅后数据复盘，沉淀为下一代的初始模型。这条路线的共同特征是精度永远跟着决策走、跟着数据成熟度走，而不是单调地"越做越细"。
十、评估一个模型"够不够好"的实用框架
团队里关于模型的争论常常变成"这个细节要不要建"的口水仗，一个可操作的评估框架能让讨论回到事实上。可以从四个维度给任何模型打分。相关性：它能否正确区分候选方案的优劣次序？哪怕绝对值有偏，只要排序稳定，用于选型就是有价值的。校准度：对关键指标的绝对误差有多大、误差方向是否稳定可解释？一个系统性高估 10% 但方差极小的模型，往往比平均准但偶尔偏 40% 的模型更有用，因为前者的偏差可以修正，后者会让单次结论不可信。充分性：目标问题涉及的机制是否都在模型里？研究缓存层级却没建模 MSHR 和缺失下的内存级并行，结论天然受限。经济性：构建成本、仿真速度、维护负担是否与决策价值匹配？决定百万级面积取舍的问题值得投入周期级模型，只影响一个配置位的问题不值得。
用这四维审视时要特别警惕"指标替代"：IPC 好看不等于模型好，因为错误机制可能互相抵消（高估了缓存失配率、又低估了前端阻塞，加起来 IPC 恰好接近）。这正是为什么必须像 E1 讲的那样分解 CPI 栈逐项核对。也要警惕"精度表演"：给无关紧要的外设建周期精确模型、汇报小数点后两位的 IPC，会让报告显得专业，却不增加任何决策信息量，反而拖慢回归、掩盖真正不确定的部分。一个成熟建模工程师的标志，是能在评审中清楚说出"这个模型对哪些问题可信、对哪些问题不适用、当前最大的误差来源是什么、下一步优先补什么"——这种对模型适用边界的诚实，比模型本身的复杂度更能赢得架构团队的信任。后续 E1 讲校准、B 模块讲内存子系统、G 模块讲工程平台，都是在为这四个维度提供具体手段。
总结
处理器建模是一条从无时序 ISS 到周期精确 CA、速度相差五六个数量级的谱系；正确姿势是按"结论是否会改变"选最粗够用的层级，坚持功能与时序分离，用 C×RTL/AT 做性能甜点，并在一个平台里混合 LT/AT/RTL——模型是否值得信任，则由下一篇 E1 的校准流程保证。
延伸阅读
- 语言基础：硅前 CPU 性能建模为什么用 SystemC（C1）
- 精度层机制：TLM-2.0 LT（D1）、AT 四相（D3）
- 让模型可信：性能模型校准（E1）
- 开源工具：gem5 入门（F1）
- 真机机制：CPU 微架构总览
2.3 TLM LT：事务 + 延迟注解
如 D1 所述，把一次访存建模为带 sc_time 延迟的阻塞事务。它能反映平均延迟与粗粒度系统拓扑，但默认看不到多事务在途与竞争（除非局部上 AT）。这是"能跑软件的性能模型"主力层。
2.4 TLM AT / C×RTL：排队与流水线可见
- AT（D3）让多事务在途、带宽竞争、反压可见，是内存子系统/NoC 的甜点层。
- C×RTL（cycle-countable / cycle-transaction）：功能与时序分离——功能仍由快速 ISS 提供，另起一个周期级时序引擎消费执行 trace，逐拍维护窗口/队列/缓存结构，决定每条指令何时提交。它比纯 CA 快（功能不重算），又能拿到逐拍统计，是工业界 CPU 性能模型的主流形态之一。
2.5 周期精确 CA 与 RTL
- 周期精确（Cycle-Accurate）：逐拍建模取指/译码/rename/issue/execute/commit、物理寄存器、ROB、load/store 队列、旁路、预测器，能复现给定输入下的逐拍 stall 原因。gem5 O3CPU 是开源代表。仍比 RTL 快数倍到一个数量级，且不建模门延迟。
- RTL：信号精确、可综合，是实现而非模型，目标是签核（见 chip-design）。
三、第一原则：功能与时序分离
好的性能模型几乎都遵循功能与时序分离（function/timing separation）：
- 功能部分：无状态地回答"这条指令做什么"，可由 ISS/DBT 高速提供，可与 RTL 共享作黄金参考（见 C5）。
- 时序部分：维护"在这套微架构配置下，这条操作何时发生、占用什么资源、和谁冲突"，输出周期与 stall。
分离的好处：功能只需实现/调试一遍，时序模型可快速替换（同一份指令流喂给顺序核/乱序核两种时序模型做对比），且功能侧可用 DBT 跑到极快。C×RTL 正是这一原则的产物。反模式是把功能语义和逐拍调度焊死在一个巨型类里——既慢又难校准。
