硅前 CPU 性能建模为什么用 SystemC

最后更新：2026-09-13
本篇是「CPU 微架构建模」系列第一篇，回答最前置的三个问题：在 RTL 还不存在时，工程师拿什么回答"这颗 CPU 该怎么设计"？为什么这套方法最终落在 SystemC/TLM 上？一个最小模型长什么样？ 后续 C 模块讲 SystemC 语言内核，D 模块讲 TLM-2.0 总线，A/B/E 模块讲建什么、怎么校准。

一、问题的起点：硅前要回答的不是"对不对"，而是"好不好"

一颗 CPU 的研发链路里，有两类完全不同的问题：

功能正确性（实现对不对）：这条 load-add-store 序列执行结果和 ISA 手册一致吗？中断是否被精确响应？这是验证（DV）用 UVM、形式化、覆盖率回答的问题，对象是 RTL。
架构方案优劣（设计好不好）：把 L2 从 512KB 加到 1MB，SPEC 整数分能涨多少？前端取指带宽从 16B 提到 32B，在当前分支预测器下是不是浪费？新加一级 BTB 的延迟和命中收益是否划算？这些问题必须在流片前、甚至 RTL 动手前就给出量化答案，因为微架构决策越靠后改，代价越接近指数级。

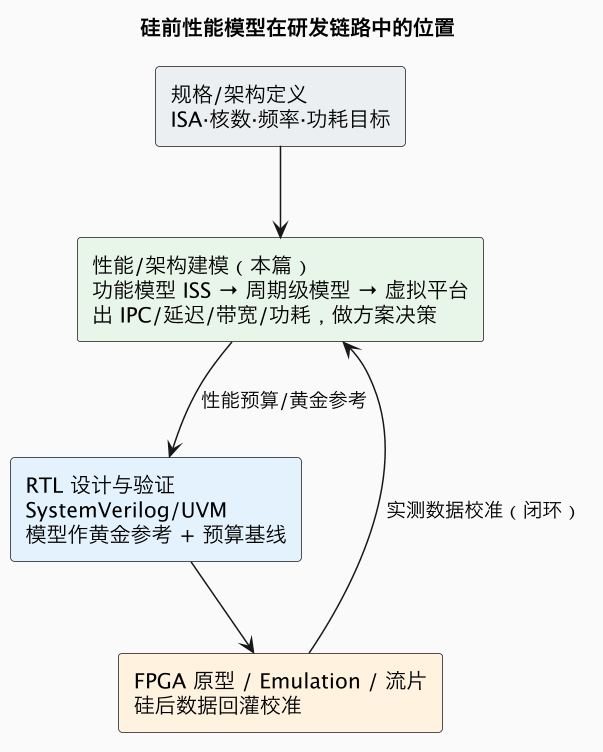

性能建模（performance modeling）/ 架构建模（architecture modeling）就是回答第二类问题的岗位。它的产物是软件模型：在芯片存在之前，用软件跑真实 workload，预测 IPC、各级缓存命中率、访存延迟分布、总线带宽、流水线阻塞，乃至功耗。它在链路里的位置如下。

这个模型还有第二个身份：软件团队的早期平台（shift-left）。固件、引导程序、驱动、甚至客户操作系统，可以在 RTL 冻结之前就在虚拟原型（virtual prototype）上开发调试，不必等 FPGA 或真机。一个能跑 Linux 的功能模型，往往比 RTL 早半年到一年可用。

二、为什么是 SystemC：四个非它不可的理由

可以用来"模拟一颗 CPU"的技术很多，为什么工业界（Arm、Synopsys、Cadence、各大 SoC 厂商）的虚拟原型栈最终收敛到 SystemC + TLM-2.0？

2.1 它是库，也是带仿真内核的"语言标准"

SystemC 不是一门独立编译器语言，而是 C++ 的一个类库 + 一套仿真语义（IEEE 1666 标准）。这带来两个好处：

C++ 原生：性能模型本质是大型软件系统，要表达复杂数据结构、模板、多态，要接 gem5/QEMU 这类 C++ 代码库，要被 CI/回归系统编译——C++ 的工程生态直接可用，不需要另学一门 HDL。
自带事件驱动仿真内核：普通 C++ 程序没有"仿真时间"概念，而硬件本质是"时间推进 + 并发进程 + 事件通知"。SystemC 内核提供了 sc_clock、SC_METHOD/SC_THREAD、wait()、event.notify()、sc_time 和一个离散事件调度器（delta-cycle 调度），让你用顺序的 C++ 代码，写出语义上"并发、按仿真时间推进"的硬件模型。

换句话说：纯 C++ 你要自己造一个又一个简陋的事件循环；RTL 语言给你内核却不可综合、速度太慢。SystemC 恰好站在中间。

2.2 TLM-2.0 把"连线"抽象成"事务"，速度和复用兼得

三、一个最小可编译的 SystemC 骨架

下面是完整可编译的最小例子：一个时钟驱动的生产者模块，每 10ns 通过事件通知打印一次仿真时间。它虽不涉及 CPU，但完整展示了"模块、进程、事件、仿真时间"四要素。

cpp

// file: hello_systemc.cpp
// 基线：Accellera SystemC 2.3.x + C++17，仅用 IEEE 1666 标准 API
#include <systemc.h>

SC_MODULE(Producer) {                 // 模块 = 硬件块的软件映射
  sc_in<bool> clk;                    // 时钟端口
  sc_event  e_tick;                   // 事件 = 进程间通知媒介（不带数据）
  int       count = 0;

  SC_CTOR(Producer) {
    SC_THREAD(stimulus);             // 线程进程：可 wait()，模拟顺序行为
      sensitive << clk.pos();
    SC_METHOD(react);                // 方法进程：零延迟、立即返回
      sensitive << e_tick;
      dont_initialize();
  }

  void stimulus() {                  // 每拍推进，可带仿真延迟
    while (true) {
      wait();                        // 等下一个时钟上升沿
      e_tick.notify(SC_ZERO_TIME);   // delta 延迟：当前拍之后触发
      if (++count >= 3) sc_stop();
    }
  }

  void react() {                     // 被事件触发，不可 wait
    std::cout << "tick @ " << sc_time_stamp()
              << " count=" << count << "\n";
  }
};

int sc_main(int argc, char* argv[]) {
  sc_clock        clk("clk", 10, SC_NS);   // 周期 10ns
  Producer        prod("prod");
  prod.clk(clk);
  sc_start();                             // 启动内核直到 sc_stop()
  std::cout << "done @ " << sc_time_stamp() << "\n";
  return 0;
}

用开源参考实现编译（只用 IEEE 1666 标准 API，不依赖商业源码）：

bash

# 假定 SYSTEMC_HOME 指向已安装的 Accellera SystemC 2.3.x
g++ -std=c++17 hello_systemc.cpp -I"$SYSTEMC_HOME/include" \
    -L"$SYSTEMC_HOME/lib-linux64" -lsystemc -o hello_systemc
./hello_systemc

预期输出（每 10ns 一拍）：

bash

tick @ 10 ns count=1
tick @ 20 ns count=2
tick @ 30 ns count=3
done @ 30 ns

骨架里已经藏着性能模型的全部运行机制：SC_THREAD 描述可挂起的顺序行为（像一条流水线阶段），SC_METHOD 描述组合反应（像唤醒逻辑），sc_event 做模块同步，sc_time_stamp() 是仿真时间——模型不会因为宿主机跑得快就让仿真时间变快，时间由内核精确推进，这是它与普通程序的根本区别。

四、什么时候不该用 SystemC

为避免"手里拿锤子看什么都是钉子"，明确边界：

你的目标	更合适的选择	原因
只跑软件、验证 ISA 功能，不关心周期	纯 ISS（QEMU/Spike）或 SystemC 包一层	QEMU 动态翻译速度达数百 MIPS，TLM 开销是负担
改缓存一致性/分支预测算法、做体系结构研究	gem5	现成 OOO 核、Ruby 一致性、详细内存模型（见 gem5 入门）
验证 RTL 正确性、签核覆盖率	SystemVerilog/UVM	SystemC 模型不可综合，不是实现语言
高速跑大规模软件且尽量接近真机	FPGA 原型 / Emulation	真实 RTL 速度更高，经事务桥接与 SystemC 协同
在真机上定位性能问题	Linux perf / PMU	那是硅后观测，不是硅前预测（见 CPU 微架构总览）

实际工程中它们并不互斥：成熟团队通常用 gem5/自研 ISS 做核与内存的细节模型，用 SystemC/TLM 把 CPU、总线、外设、真实 RTL 粘成可跑软件的虚拟平台，再和 FPGA 原型、硅后实测数据校准闭环。

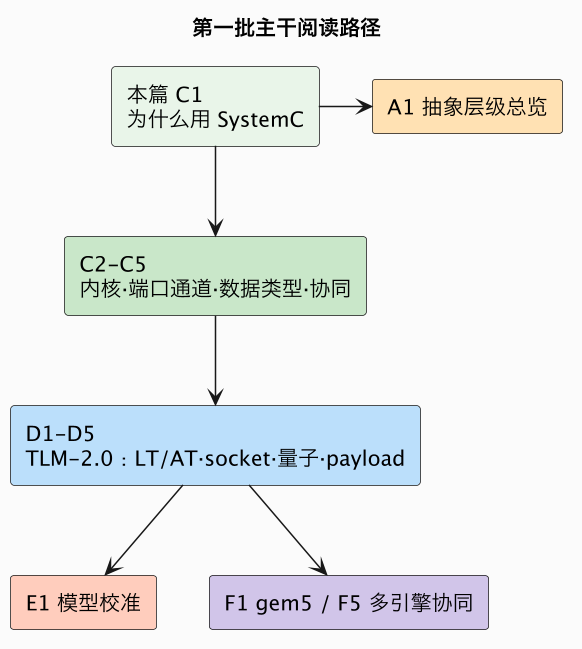

五、本系列怎么读

想先会写模型：顺着 C2 → C3 → C4 → C5 把 SystemC 语言部分走完，再进 D1–D5 的 TLM 总线。
想先建立全局观：先读性能建模抽象层级（A1），再按兴趣回到 C/D。
关心"模型凭什么可信"：直接看性能模型校准（E1）。
关心开源工具落地：看 gem5 入门（F1）与多引擎协同仿真（F5）。

与既有内容的分工：concepts/microarch 那组文章讲真机 CPU 微架构原理与 Linux 性能观测，本系列讲硅前怎么把这些机制建成可仿真的模型；chip-design 讲 RTL 到后端的实现流，本篇的 SystemC 模型在 RTL 之前且不可综合；EDA 产业全景讲通用工具产业，本系列讲特定 CPU 的建模技术本身。

六、落地视角：一个性能模型团队的日常与心智模型

理解"为什么用 SystemC"，最好的办法是看一个真实团队在项目不同阶段到底拿模型做什么。架构定义初期，连 cache 级数、发射宽度都没定，这时候不会有人去写周期精确模型，而是先用一张参数表加上指令混合比例，估算不同配置的理论 IPC 区间；SystemC 在这个阶段的价值是提供一个能快速替换参数、又能在后期平滑升级精度的骨架，而不是一上来就追求和最终硬件逐拍一致。等关键微结构（前端宽度、ROB 深度、预测器组织）进入候选方案对比，团队才会在一个事务级平台里把这些部件局部做细，让同一段启动代码或基准测试在多个候选配置上跑出可比的统计。等到 RTL 开始交付，SystemC 模型又切换身份，变成验证团队随时可调用的参考模型和软件团队的开发板——这三类使用者对模型的诉求完全不同，却共用同一份代码，这正是选择标准语言和标准总线抽象带来的复利。

需要特别建立的心智模型是：性能模型不是硬件的"低配复刻"，而是一个为回答特定问题而构造的可执行数学模型。它对真实硬件做了大量有意识的省略：不建模晶体管、不建模布线延迟、通常也不建模每一条组合逻辑路径，只保留会影响目标指标的那部分结构与参数。因此同一个 CPU 往往对应不止一个模型，而是一组精度不同、用途不同的模型，且它们之间共享功能语义、共享参数来源、共享校准数据。新手最容易犯的错误，是想写一个"什么问题都能回答"的超级模型，结果它既慢到跑不动真实负载，又因为面面俱到而难以校准。成熟团队的做法恰恰相反：先明确这次要支撑的决策（要不要加一级缓存、内存通道数取二还是四、要不要为某类指令加专用通路），再倒推模型必须精确到哪一层、必须包含哪些机制、误差容忍到什么程度。

从工程协作看，SystemC 模型在团队之间还承担"可执行规格说明书"的作用。微架构规格文档用自然语言描述流水线和接口，天然有歧义；而 SystemC 的端口、接口、时序注解是无歧义且能运行的，架构师定义的一次访存事务包含哪些字段、经过哪些级、每级允许增加多少延迟，都会在代码里固化下来。RTL 工程师据此实现，验证工程师据此生成预期，软件工程师据此提前开发，三方对"系统应该如何行为"的理解被同一个模型收敛。这也是为什么模型代码的可读性、接口稳定性、文档完备度，在成熟团队里被当作和模型精度同等重要的资产：一个只有作者本人看得懂、改一个参数要动十几个文件的模型，即使某次仿真结果很准，也无法在长达数年的芯片生命周期里持续提供价值。后续 C 模块讲语言内核、D 模块讲总线标准，本质上都是在教你写出这种"既能算对数、又能被多人长期维护"的模型，而不只是能跑的演示程序。

总结

SystemC = C++ 的工程表达力 + 硬件离散事件内核 + TLM-2.0 事务级抽象，让团队在 RTL 存在之前就能跑软件、量化微架构方案，并在"功能—周期近似—周期精确"的精度光谱上自由选点、与 RTL/FPGA 协同。

延伸阅读

下一篇：SystemC 内核——模块、进程与事件调度（C2）
总线标准：TLM-2.0 总览与 LT 松散定时（D1）
全局视角：性能建模抽象层级（A1）
真机微架构：CPU 微架构总览、分支预测
跨引擎协同：FPGA 仿真与 Emulation 的事务级桥接

信号级模型要逐时钟、逐总线信号握手，写一个 AXI 主设备要管几十根信号的时序，仿真极慢，且和具体总线版本死绑。TLM-2.0（Transaction-Level Modeling）把一次总线交互抽象成一次函数调用 + 一个事务对象（命令、地址、数据指针、长度、字节使能）：

软件功能视图用阻塞传输 b_transport，一次调用走完整个读写，速度最快，用于虚拟平台跑软件；
时序性能视图用非阻塞四相握手 nb_transport，可精确表达流水延迟、拆分、排队；
同一套主/从接口既能挂内存模型，也能挂总线、Cache、真实 RTL transactor，模块高度复用。

这是性能建模最关键的工程抽象，D 模块会逐篇展开。

2.3 抽象层级可按需升降，一个平台多种精度

SystemC 允许在同一平台里混合不同时序精度：CPU 核可以是周期近似模型，内存控制器是时序注解的 TLM 模型，外设是纯功能模型，甚至通过 transactor 接入一段真实 RTL。建模工程师按问题选精度，而不是一刀切：

抽象层	时序精度	典型速度	用途
功能模型 ISS / VA	无时序	数 M~数百 M IPS	跑软件、验证功能、编译器调试
TLM LT（松散定时）	每事务一个延迟注解	数百 K~数 M IPS	架构早期、软件性能粗估、虚拟平台
TLM AT（近似定时）	四相握手、可流水	数十 K~数百 K IPS	总线/NoC、Cache、带宽与排队分析
C×RTL / 周期近似 CA	周期级（功能与时序分离）	数 K~数十 K IPS	微架构深挖、流水线/Cache 调优
RTL（SystemVerilog）	周期精确、信号精确	~K IPS 或更低	实现与签核

速度与精度永远是权衡，SystemC 的价值是让你在一条连续光谱上选点，并能在同一仿真里拼接。

2.4 工业标准、可协同、可交付

SystemC/TLM 是 IEEE 标准（SystemC IEEE 1666，TLM-2.0 随其发布），有开源参考实现（Accellera SystemC 2.3.x），商业工具链齐全。它可以经 DPI-C / SystemC-Verilog co-simulation 与 RTL 仿真器联调（C5、F5），经 SCE-MI / 事务级 transactor 与 Emulation/FPGA 原型桥接（见 FPGA 专家 34：仿真与 Emulation 的事务级桥接），作为**黄金参考模型（golden reference）**被验证环境比对，并以稳定 API 交付软件和客户团队。
