SystemC 端口、接口与通道：通信三件套

最后更新：2026-09-13

C2 解决了"进程和时间"，本篇（C3）解决"模块之间怎么连"。SystemC 不允许模块随便伸手访问别人内部变量，而是强制走**端口—接口—通道（port-interface-channel, PIC）**这套解耦机制。理解它，TLM-2.0 的 initiator/interceptor/socket 就只是这套机制的标准化升级版。

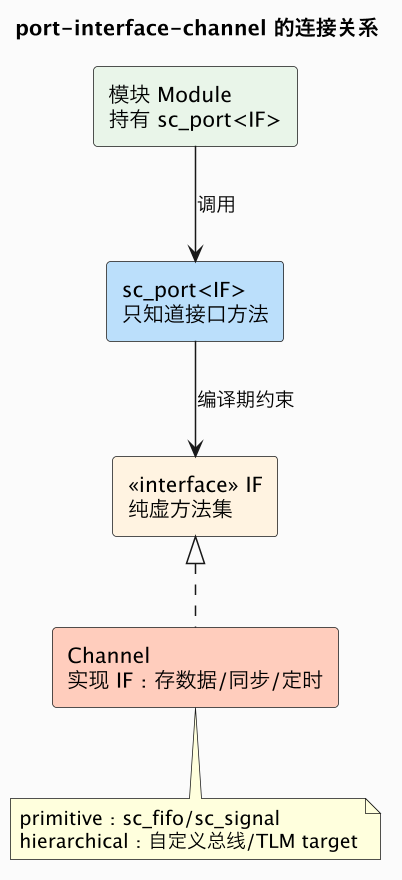

一、为什么需要 PIC：接口与实现分离

如果模块 A 直接持有模块 B 的指针调函数，那么 B 的具体类型就焊死在 A 里——你无法把"真实内存控制器"换成"延迟可调的内存模型"，也无法在同一接口上挂 RTL transactor。SystemC 的做法是经典的接口与实现分离：

• 接口（interface，继承 sc_interface）：一组纯虚函数，只定义"能做什么"，如 blocking read/write、nb_put/nb_get。不含数据、不含实现。
• 通道（channel，实现接口，继承 sc_interface 的具体类）：真正存数据、做同步、推进时间。分两类：
  • primitive channel（基本通道）：sc_signal、sc_fifo<T>、sc_semaphore、sc_mutex、sc_buffer、sc_signal_rv 等，内核可识别、自带事件。
  • hierarchical channel（层次通道）：你自己写的、内部可含子模块/进程/端口的通道（如一个完整总线模型），TLM target 常以层次通道实现。
• 端口（port，sc_port<IF>）：模块对外的"插座"，只声明"我要一个满足接口 IF 的东西"，绑谁、绑几个在顶层例化时决定。

二、sc_port 与 sc_export：方向由谁提供实现决定

两个容易混的方向概念：

• sc_port<IF>（端口）：模块向外要一个实现了 IF 的通道。模块通过它调接口方法。它可以绑到一个通道、另一个模块的 export，或上级模块的端口（端口串联）。
• sc_export<IF>（导出）：模块向内提供一个 IF 实现给外部。当通道藏在模块内部、但想让外部直接按接口访问时，用 export 把内部实现"顶"出来。

// 一个简单自定义接口 + 层次通道（握手用事件，支持阻塞/非阻塞）
class put_get_if : virtual public sc_interface {
public:
  virtual void put(unsigned v) = 0;       // 阻塞
  virtual bool nb_get(unsigned& v) = 0;   // 非阻塞，立即返回成功与否
};

class fifo_channel : public put_get_if, public sc_prim_channel {
  std::queue<unsigned> q_;
  sc_event ev_data_;
public:
  void put(unsigned v) override {
    q_.push(v);
    ev_data_.notify(SC_ZERO_TIME);       // 有数据，唤醒等待者
  }
  bool nb_get(unsigned& v) override {
    if (q_.empty()) return false;
    v = q_.front(); q_.pop(); return true;
  }
  const sc_event& data_event() const { return ev_data_; }
};

生产者/消费者模块只依赖 put_get_if，完全不知道背后是队列、TLM 内存还是 RTL transactor——这就是可替换性的来源。

三、primitive channel 速查

通道	接口能力	硬件对应	CPU 模型里的用途
sc_signal<T>	读当前值，写在 update 阶段生效；值变化才发事件	一根线/寄存器输出	控制/状态、valid-ready 单比特
sc_buffer<T>	同 signal，但每次写都发事件（即使值未变）	带"写使能"的线	需要逐拍计数、即使值相同也要触发
sc_fifo<T>	blocking/nonblocking read/write、nb_peek、满/空事件	同步 FIFO	流水线级间指令/微 op 队列、trace 队列
sc_semaphore	wait()/post()/trywait()，计数资源	资源计数	建模有限执行单元/信用（credit）
sc_mutex	lock()/unlock()/trylock()，互斥	总线锁/临界区	建模原子指令、单一共享资源
sc_signal_resolved/rv	多驱动解析（0/1/Z/X）	三态/总线竞争	多主设备总线（现已多改用 TLM）

五、用 sc_fifo 搭两级流水线：完整可编译骨架

下面用 sc_fifo<unsigned> 作级间队列，连接取指与译码两个 THREAD。队列天然解决"生产者快、消费者慢"的反压，是日后写乱序/排队模型的最小原型。

// file: pic_pipeline.cpp —— SystemC 2.3.x + C++17
#include <systemc.h>
#include <iostream>

SC_MODULE(FeStage) {
  sc_fifo_out<unsigned> out;        // = sc_port<sc_fifo_out_if<unsigned>>
  sc_in_clk clk;
  SC_CTOR(FeStage) { SC_THREAD(run); sensitive << clk.pos(); }
  void run() {
    unsigned pc = 0x8000;
    while (true) {
      wait();
      unsigned inst = pc;          // 极简：把 PC 当"指令"
      out.write(inst);             // 队列满时阻塞 = 天然反压
      std::cout << sc_time_stamp() << " FE -> " << std::hex << inst << "\n";
      pc += 4;
    }
  }
};

SC_MODULE(DecStage) {
  sc_fifo_in<unsigned> in;
  sc_in_clk clk;
  SC_CTOR(DecStage) { SC_THREAD(run); sensitive << clk.pos(); }
  void run() {
    while (true) {
      wait();
      unsigned inst;
      if (in.nb_read(inst))         // 非阻塞读：空则本拍插泡
        std::cout << sc_time_stamp() << " DEC <- " << std::hex << inst << "\n";
      else
        std::cout << sc_time_stamp() << " DEC bubble\n";
    }
  }
};

int sc_main(int, char*[]) {
  sc_clock          clk("clk", 10, SC_NS);
  sc_fifo<unsigned> fe2dec("fe2dec", 4);   // 深度 4 的级间队列（层次通道）
  FeStage fe("fe"); DecStage dec("dec");
  fe.clk(clk); dec.clk(clk);
  fe.out(fe2dec); dec.in(fe2dec);          // 顶层把两个端口绑到同一通道
  sc_start(80, SC_NS);
  return 0;
}

要点：模块内只见端口类型（sc_fifo_out/in），绑定关系推迟到 sc_main 顶层——把 sc_fifo 换成实现相同接口的 TLM 通道，FE/DEC 代码一行不改。这正是 PIC 模式的回报。

六、通往 TLM-2.0：socket 就是"成对的端口"

初看 TLM socket 会觉得神秘，其实它只是 PIC 的标准化组合：

• tlm_initiator_socket ≈ 发起方模块上的一个端口，要求对端实现 tlm_fw_transport_if（前向路径：请求）；
• tlm_target_socket ≈ 目标方模块上的端口，要求对端实现 tlm_bw_transport_if（后向路径：响应/反压）；
• 两个 socket 互连时，内核自动把双方的接口互相绑定——一根连线同时建立了请求和响应两条接口路径，所以一次 b_transport 能带着响应原路返回。

本篇 PIC 概念	TLM-2.0 对应
sc_interface 纯虚方法集	tlm_fw/bw_transport_if（b_transport/nb_transport/get_direct_mem_ptr）
sc_port<IF>	tlm_initiator_socket / tlm_target_socket
hierarchical channel 实现接口	initiator/target 模块实现 transport 接口
顶层绑定端口	initiator_socket.bind(target_socket)
sc_fifo 的阻塞/非阻塞两套方法	LT 的 b_transport 与 AT 的 nb_transport_fw/bw

D1/D2 会把这张表彻底展开。这里只需建立"TLM 没有新魔法，就是标准化、带事务 payload 的端口接口通道"这一认知。

七、常见陷阱与约定

陷阱	后果	建议
模块直接 new/持有对方指针调函数	失去可替换性、无法挂 RTL transactor	一律走端口与接口
把 sc_signal 当 FIFO 传数据流	每拍只留最后一个值，丢数据	有序流用 sc_fifo，signal 只传单值控制
忘记 SC_ZERO_OR_MORE_BOUND 且少绑端口	仿真开始即报绑定错误	可选端口显式声明 0 个下限，并在运行时查 size()
自定义通道不继承 sc_interface/sc_prim_channel	无法被端口绑定、无事件/update 钩子	primitive 通道继承 sc_prim_channel，需要 update 阶段用 request_update()
export 与 port 方向写反	绑定期报错	记住：port=我向外要，export=我向内提供
在端口上直接做时序	接口语义被污染、复用困难	时序放通道/模块，接口只表达事务

八、与既有内容的分工

真机里"级间队列、保留站、重排序缓冲"长什么样，见 concepts/microarch 中的乱序执行与数据冒险各篇；本篇讲的是用端口/通道把这些结构解耦地建出来。当队列升级为带地址、命令、字节使能和延迟的访存事务，就进入 D 模块的 TLM-2.0。与 RTL 侧的接口对齐（valid-ready、DPI 接线）在 C5 与 多引擎协同仿真（F5）展开；跨引擎事务桥接的系统思想另见 FPGA 专家 34。

九、接口设计的工程经验：从能跑到能维护

端口、接口、通道这套机制，语法一天就能学会，真正的功力体现在"接口切在哪、每一层暴露多少细节"。切得太粗，一个接口里塞满读写、刷新、加锁、调试等方法，会让本可以复用的简单内存模型被迫依赖一堆它根本用不到的语义；切得太细，一次访问要穿过十几个小接口，调用层级深、出错点多，而且接口数量膨胀后没人记得清谁实现了谁。成熟团队常用的判据是按调用者的需要来定义接口，而不是按实现者有什么来定义：CPU 发起端需要的是"在某地址读/写一段数据，附带时序信息"，那就给它这样一个窄接口；缓存刷新、一致性命令、调试访问分别是不同调用者的需要，就拆成各自的接口。这样当某个模块从行为模型升级成周期模型时，只要它仍实现同一个窄接口，发起端一行都不用改——这正是接口隔离原则在硬件建模里的样子。

层次通道的价值要在系统变大以后才真正显现。初学者常把总线逻辑直接写在顶层 sc_main 里：解码地址、转发请求、统计带宽全堆在一个文件，短期能跑，长期每加一个外设就要在这团代码里翻找。把它收敛成一个层次通道（内部持有多个发起端口、解码表和统计计数器，对外只暴露统一入口）之后，系统拓扑就变成声明式的连线：顶层只负责"谁连谁、地址怎么映射"，行为则封装在通道里。这种切分还顺带解决了一个性能建模的实际需求——观测点天然集中。带宽、占用率、冲突次数这些指标最适合在通道内部统计，因为所有流量都要经过它；如果转发逻辑散落各处，统计代码也会散落，最后数字对不上、口径不统一。

多绑语义在写多核系统时尤其要想清楚。一个端口绑多个通道，既可以表示"广播给所有人"，也可以表示"发给其中一个"，两者的语义天差地别：广播用于监听/观测/一致性无效化，每个接收者都必须收到；选择其一用于仲裁/路由，由地址或仲裁策略决定唯一目标。把这两种语义混在同一个循环里，是多核模型最隐蔽的 bug 来源之一。建议的纪律是：广播与路由用不同命名的接口或不同的通道对象显式区分，绝不让读代码的人靠猜；对可选绑定（可能一个下游都没有）的端口，在使用前显式检查绑定数量并给出明确行为，而不是默默什么都不做——静默丢请求会让上层一直等待，表现为难以定位的挂死。

还有一个和性能直接相关的细节值得强调：接口方法本身不要做隐式时间推进。常见的反模式是在一个看似普通的 read(addr) 实现里偷偷 wait(几十ns)。接口从签名上看只是取值，调用者无法预期它会改变仿真时间，组合到复杂系统里就会出现时间在各种意想不到的地方被推进、最后总账对不上的问题。TLM 的做法值得借鉴：时序通过显式的 sc_time& 参数一路累加，由边界统一兑现，接口方法的时间语义在签名上就可见。即使不写完整 TLM，自研通道也应遵守"时序显式化"这条约定，它会在后期做混精度拼接和校准时救你一命。

最后从成长路径看，C3 是一个分水岭：把 PIC 模式真正内化以后，再看 gem5 的 Port、看各种商业虚拟原型的组件库，你会发现大家用的都是同一个思想——面向接口连接、把实现和绑定推迟到装配阶段。差异只在命名和配套工具。因此学习时不必死记某一套 socket 的模板，而要反复练习"从一个具体硬件结构里识别出谁是发起者、谁是响应者、它们之间的契约是什么、时序由谁负责"这几件事；这套分析能力迁移到任何建模框架都成立。

十、把通道用"对"：性能模型中的复用清单

落到具体的 CPU 模型，通道选型可以沉淀成一张复用清单，新写模块时直接对照。取指到译码、译码到重命名这类有序指令流，默认用 sc_fifo 承载指令 token，深度对应真实流水缓冲（如取指队列项数），满写阻塞自然模拟反压，不需要手写计数。译码读寄存器的端口是一对多查询（一个译码级可能同时读多个操作数），用多个 sc_in 端口直连寄存器文件输出比走 FIFO 更贴切，因为寄存器文件是"当前值随时可读"的信号语义而非数据流。执行单元的有限容量资源（除法器只有一个、加载端口有两个）用 sc_semaphore 以信用数表达，申请到才发射，用完归还；这比手写"占用/空闲"标志数组更不容易漏归还。原子指令对锁缓存行的需求可以用 sc_mutex 表达锁的持有与释放，但要记得真实 LL/SC 是监控地址而非全局互斥，精确建模时仍需地址比较逻辑。

观测和统计也要借通道思想组织：与其让统计代码散进每个模块，不如定义一个只含 write(record) 的监控接口，各模块把"提交、缺失、阻塞、预测错误"等事件发往一个或多个监控通道（终端打印、CSV、聚合统计各是一个实现）。这样切换统计后端时，模型主体零改动，也方便在性能回归里静默收集而在调试时打开详细流水。这种"定义窄接口、机制可替换"的做法和硬件世界里的探针端口是同一个道理。最后提醒一个跨语言团队的协作点：来自软件背景的成员倾向于用普通函数调用和共享指针连接一切，来自 RTL 背景的成员倾向于给所有东西加时钟和信号；PIC 通道提供了两者之间的正确折中——有明确的接口契约、可替换的实现、由内核管理的同步语义，但不强制逐信号、逐拍的开销。代码评审时把"这个连接该不该成为通道、该用哪种现成通道"作为固定问题，能在早期挡住一大批后期重构。

总结

SystemC 的端口—接口—通道把"谁调用"与"谁实现、怎么定时"彻底解耦：模块只面向接口编程，绑定推迟到顶层；primitive channel 提供 FIFO/信号/互斥等现成积木，hierarchical channel 与成对的 port/export 则是 TLM socket 的雏形——TLM 本质就是标准化、带 payload 的 PIC。

延伸阅读

• 上一篇：SystemC 内核：进程、事件与 delta cycle（C2）
• 下一篇：SystemC 数据类型与抽象层级（C4）
• 升级到总线：TLM-2.0 总览与 LT 松散定时（D1）
• 工程接线：多引擎协同仿真（F5）

选型直觉：逐拍、单值、要"变化才唤醒"用 signal；有序数据流用 fifo；信用/互斥用 semaphore/mutex。 注意 sc_fifo 的阻塞 read() 在空时会挂起调用 THREAD 直到有数据，内部已处理好事件，不必自己手写 wait(event)。

四、多端口与策略：一个端口绑多个通道

sc_port<IF, N> 第二个模板参数是绑定个数（0 = 任意多，SC_ZERO_OR_MORE_BOUND；默认 1）。绑多个时通过 [i] 逐个访问，可用它做广播或仲裁：

SC_MODULE(BroadcastFe) {
  sc_port<put_get_if, 0> outs;   // 可绑 0..N 个下游
  void send(unsigned v) {
    for (int i = 0; i < outs.size(); ++i)
      outs[i]->put(v);           // 广播给所有译码器/观测器
  }
  SC_CTOR(BroadcastFe) { SC_THREAD(gen); }
  void gen(){ /* ... */ }
};

这为后面建模"一个前端喂多个执行集群""一个请求被 snoop 到多个 cache"留了机制接口。
