SystemC 数据类型与建模抽象：选对位宽，选对层级 ​

最后更新：2026-09-13

性能模型里"一个寄存器是多少位、溢出怎么截断、加法有没有进位"直接决定功能是否与真机一致。本篇（C4）讲清 SystemC 四类数据类型与取舍，并收束到一个更重要的工程问题：哪些地方要位/周期精确，哪些地方抽象到事务即可——这正是 C×RTL 与 TLM 的边界。

一、四类数据类型总览 ​

类别类型字长X/Z 态算术仿真速度典型用途
原生 C++int/long/uint*_t8/16/32/64无快（机器指令）最快TLM/功能模型里的地址、计数、统计
有限位整数sc_int<W>/sc_uint<W>1–64无带自动截断/扩展较快寄存器、立即数、ALU 操作数
大整数sc_bigint<W>/sc_biguint<W>任意无软件模拟明显更慢>64 位：物理地址、宽数据通路、加密
位向量/逻辑sc_bv<W>、sc_lv<W>、sc_logic任意sc_logic/lv 有 0/1/X/Z无算术（需转换）慢控制位、掩码、总线值、调试
定点sc_fixed/sc_ufixed 等任意+小数位无量化/溢出模式慢DSP、功耗近似、传感器

核心原则：默认用原生 C++ 或 sc_uint；只有在"位宽非标准、要位选段选、要 X/Z、要定点量化"时才上更重的类型。 性能模型动辄几十亿条指令，类型上的每一分开销都会被放大。

二、位宽、截断与位选段选 ​

sc_uint<W> 的所有运算结果都按 W 位回卷（wrap-around），天然模拟硬件寄存器：

cpp
sc_uint<8>  a = 255;
sc_uint<8>  b = a + 1;        // 0（自动截断为 8 位），不抛异常
sc_uint<12> c = a;            // 00FF，零扩展
sc_int<8>   s = sc_int<8>(0xFF);   // -1，按有符号解释

sc_uint<32> instr = 0x12345678;
sc_uint<7>  opcode = instr.range(6, 0);    // 段选 bit[6:0]
instr[31] = 1;                             // 位选，置最高位
sc_bv<4>    v = "1010";
v[2] = SC_LOGIC_0;                         // 位向量按位改
sc_bv<4>    hi = v.range(3, 2);            // 取高 2 位

对比 C 原生类型：用 uint32_t 做 12 位寄存器，你得自己 & 0xFFF、自己处理符号扩展——sc_uint<12> 帮你把这些硬件语义内置了。代价是每次运算走 SystemC 的运算符重载与临时对象，因此热路径上能用原生类型就用原生类型，只在边界处转换。

三、X/Z 与定点：什么时候才需要 ​

  • X（未知）/Z（高阻） 是 RTL 仿真概念。功能/性能模型里总线永远有确定值，用 sc_uint 即可；只有在和 RTL 协同、需要传递未初始化或三态信息时才用 sc_lv/sc_logic（C5）。引入 X 会让普通算术无法进行（X 参与运算结果还是 X），徒增分支。
  • 定点类型用于 DSP/AI 加速器、传感器和功耗近似建模，关键是显式声明量化与溢出策略，使模型与硬件量化行为一致：
cpp
sc_fixed_fast<16, 8, SC_RND, SC_SAT> x;  // 总16位、8位整数位、舍入、饱和
x = 300.0;     // 超范围 → 饱和到可表示最大值，而非回卷

CPU 通用核模型基本用不到定点，GPU/NPU/DSPE 模型里常用。

四、比类型更重要：建模抽象层级 ​

数据类型解决"值长什么样"，抽象层级解决"时间和功能怎么算"。这是性能建模最核心的设计决策，A1 会系统展开，这里先建立操作定义：

层级数据/功能时间信号SystemC 落点
功能（VA/ISS）ISA 语义精确，可用原生类型无无THREAD + 普通 C++，不建模总线时序
事务（TLM LT/AT）成块数据 + payload每事务一个延迟（LT）或四相（AT）无TLM socket + 时间注解
周期精确位宽精确（CABA, Cycle-Accurate/Bit-Accurate）sc_uint/sc_bv 位精确每拍可综合风格的寄存器更新sc_signalclocked thread + signal

五、位精确 ALU 骨架：把类型和层级合起来 ​

下面用 sc_uint、段选和时钟线程写一个最小位精确 ALU 模型，展示"功能精确 + 周期精确"如何用类型表达（CABA 风格，但仍不可综合——见第六节边界）。

cpp
// file: alu_bitacc.cpp —— SystemC 2.3.x + C++17
#include <systemc.h>
#include <iostream>

SC_MODULE(Alu) {
  sc_in<bool>            clk;
  sc_in<sc_uint<8>>      a, b;
  sc_in<sc_uint<3>>      op;       // 段选同一指令字也可
  sc_out<sc_uint<8>>     y;
  sc_out<bool>           co, zr;

  void eval() {
    sc_uint<9> r;                  // 多 1 位保留进位
    switch (op.read()) {
      case 0: r = a.read() + b.read(); break;
      case 1: r = a.read() - b.read(); break;
      case 2: r = a.read() & b.read(); break;
      case 3: r = a.read() | b.read(); break;
      default: r = a.read() ^ b.read(); break;
    }
    y.write(r.range(7, 0));        // 结果取低 8 位
    co.write(r[8]);               // 进位/借位
    zr.write(r.range(7, 0) == 0);
  }
  SC_CTOR(Alu) { SC_METHOD(eval); sensitive << a << b << op; }  // 组合视图
};

int sc_main(int, char*[]) {
  sc_signal<sc_uint<8>> a, b, y;
  sc_signal<sc_uint<3>> op;
  sc_signal<bool> co, zr;
  Alu alu("alu");
  alu.a(a); alu.b(b); alu.op(op); alu.y(y); alu.co(co); alu.zr(zr);

  a = 250; b = 10; op = 0; sc_start(1, SC_NS);
  std::cout << "250+10 => y=" << y.read().to_uint()
            << " co=" << co.read() << " zero=" << zr.read() << "\n";
  return 0;
}

250+10=260，9 位结果 0x104，低 8 位回卷成 4、进位 co=1——和真实 8 位加法器逐位一致。若改用 int，你会得到 260 而漏掉进位，模型在边界上就错了。这就是"该位精确的地方必须位精确"。

六、SystemC 可综合子集：性能模型不背这个包袱 ​

需要明确一条边界（规划中 C4 的硬要求）：SystemC 绝大多数能力不可综合。可综合的是一个受限子集（约等于"用 SystemC 语法写 RTL"，由高层次综合 HLS 工具支持），它要求：

  • 顶层接口是 sc_in/sc_out 等可综合端口，不能用 sc_fifo 穿模块、不能动态 new、不能用 STL 容器做硬件（部分 HLS 支持 deque 等映射）；
  • 时序通过时钟线程 + sc_signal 表达，避免 wait(任意时间)，只用沿触发；
  • 不用指针多态、异常、操作系统调用；位宽用 sc_uint/sc_int 等可映射类型。

性能模型属于不可综合的软件模型：我们自由使用 STL、多态、TLM、文件 I/O、b_transport，目标是快和可分析，而不是交给后端生成门级网表。两者关系如下，避免认知混淆：

维度SystemC 性能模型（本系列）SystemC 可综合子集 / HLSRTL（SystemVerilog）
目标硅前量化方案、跑软件从 C 生成数据通路手写精确实现
可综合否是是
时序LT/AT/CABA 任选周期（调度后）周期精确
典型语言自由度全部 C++/TLM受限HDL

实现流（RTL→验证→后端）由 chip-design 域负责，本篇不重复。

七、选型清单（可直接照做） ​

  1. 地址、长度、统计计数、TLM payload：原生 uint*_t。
  2. 架构寄存器、ALU、需要段选/精确截断的通路：sc_uint<W>/sc_int<W>（W≤64）。

  3. 64 位物理地址/宽通路：sc_biguint<W>，仅在必要范围用。

  4. 掩码、调试位串：sc_bv；与 RTL 传三态/未知：sc_lv/sc_logic。
  5. DSP/加速器量化：sc_fixed*，显式指定舍入/饱和。
  6. 平台默认 LT + 原生类型跑通；只把研究热点升级为 AT/CABA。
  7. 绝不假设 int 是 32 位硬件寄存器——需要定宽就用定宽类型。

八、与后续衔接 ​

类型与层级选定后，C5 解决"模型和 RTL 怎么连、内存语义怎么对齐"（DPI 协同），D 模块把事务/时序正式抽象成 TLM-2.0；"到底建多准"的方法论与取舍依据在 A1 抽象层级和 E1 校准。真机上的位宽/数据通路概念可对照 concepts/microarch。

九、位精确的代价：性能、可移植性与调试三笔账 ​

很多从 RTL 转来的工程师初写性能模型，会出于"保险"把所有数据都声明成 sc_uint、sc_bv，觉得这样最接近硬件、最不会错。实践中这往往是过度建模。每一次对 SystemC 位类型的运算都不是一条机器指令，而是运算符重载背后的临时对象构造、掩码、截断与越界检查，一个密集 ALU 模型里这类操作可能数以亿计，累计开销足以让仿真速度掉几倍到十几倍。更隐蔽的代价在可移植性：位宽类型的表达式提升规则和原生 C++ 不完全一致，混合 sc_uint、int、字面量写复杂表达式时，临时对象的位宽取最大宽度，稍有不慎就会在中间结果处意外截断，且这种问题在代码审查时极难发现。原生定宽整数（uint32_t/uint64_t）则由编译器直接映射到机器指令，语义是每个 C++ 程序员都熟悉的，出错面小得多。因此选型不只是"精不精确"的技术判断，也是一笔要算清的性能与维护成本账。

第二笔账是可移植性与团队协作。一个纯用原生 C++ 类型写的功能模型，可以抽出来编成普通库，被 SystemC 平台、gem5 扩展、甚至宿主机上的单元测试直接复用；而把 sc_uint 洒满整个功能层后，这份代码就和 SystemC 库、仿真时间语义绑死，想在仿真器外做快速指令差分测试都要拖上整个内核。这也是功能与时序分离原则在数据类型层面的体现：功能核（真正算指令结果的部分）尽量用原生定宽类型，只在硬件边界——寄存器文件、数据通路、需要严格按位截断和段选的地方——落到位类型。两侧之间用很薄的适配层转换。这样功能核跑得快、测得到、可复用，位精确只出现在它真正不可替代的地方。

第三笔账是调试体验。位类型打印、比较、和调试器交互都不如原生类型直观，表达式里一个 range() 的上下界写反，编译器不会报错，却会让某个操作码的结果静默出错。降低这类风险的工程做法有几条：把所有位宽定义成具名常量或配置结构（如 using reg_t = sc_uint<XLEN>），不要在代码里到处撒魔法数字；给关键转换写集中的小工具函数并配单元测试，专门覆盖边界值（全 1、全 0、符号位、进位、非对齐）；在功能核和位精确外壳之间做随机差分——同一组操作数分别用原生 C++（按规格手工截断）和位类型算一遍并比对，用海量随机用例把位宽类 bug 在早期逼出来。这种差分测试和模型对 RTL 的黄金参考比对照样适用，区别只是参照系换成了一个更简单、更可信的实现。

十、混精度怎么落地：以一个访存通路为例 ​

把抽象选择讲得再具体一点。假设要研究"加大 store 缓冲对某负载 IPC 的影响"，一条务实的建模路径是这样的：第一步，用 LT 平台跑通，内存就是一个带固定延迟注解的字节数组，数据全部用原生 uint64_t，目标是让引导和负载能完整执行、先拿到一个粗 IPC；第二步，只把 store 缓冲与其上游发射逻辑升级成逐拍结构，用 sc_signal 和时钟线程表达容量、合并（coalescing）与排空，地址和数据在这个局部用位类型精确处理，通路其余部分仍走 LT；第三步，若发现瓶颈在内存控制器的 bank 冲突，再把这一段换成 AT 事务模型表达排队与带宽，而不是把整个系统都周期化。每一步只提高"当前假设所涉及部件"的精度，其余保持快——这样跑一次完整负载的时间始终控制在可接受范围，参数扫描才现实。

这个例子还暴露一个常见误区：精度和正确性是两回事。LT 内存模型不精确，但它必须正确——地址解码、字节使能、端序、错误响应都要对；一个"周期精确但字节使能算错"的模型毫无价值。建议每个模型在提速或降精度之前，先把功能正确性这层做扎实（对拍 ISA、对拍 RTL retire 边界），再谈时序精度。数据类型章节之所以把这两者放在一篇里讲，正是因为它们都回答同一个问题："这个地方，到底需要精确到什么程度？"——位宽上不滥用位类型，层级上不滥用周期精确，背后是同一种工程克制。这种克制能力，比记住任何一个 API 都更能区分新手和成熟的性能建模工程师。

十一、位宽与端序：跨接口的两个隐形坑 ​

数据类型章节还必须覆盖两个在单模块自测时永远不出现、一旦接系统就频发的问题：位宽契约和端序。位宽契约指的是每个跨模块端口和每条总线事务都要明确"这个字段多少位、超出怎么处理"。典型事故是子模块按 32 位地址开发，系统升级到 Sv39 的物理地址后，高位被静默截断，所有高地址内存访问落到错误位置，症状却表现为随机的数据损坏。防护手段是把 XLEN、物理地址位宽、数据总线位宽定义为全局配置常量，端口和 payload 字段一律从常量派生，任何窄宽转换都写成显式具名函数（如 paddr_t narrow(uint64_t)）并在其中做范围断言，而不是依赖隐式截断。位类型在这里反而有正面作用：端口宽度本身就是契约，绑定时宽度不匹配会在例化期暴露。

端序（endianness）则在 TLM 内存、外设和跨语言边界三处咬人。规范做法是内部模型统一小端、按字节编址（与主流 RISC-V/Arm 系统一致），端序转换只发生在与大端外设或网络数据交接的边界；generic payload 本身是字节流，data_ptr[0] 对应地址最低字节，写入多字节整数时按小端打包、读出时按小端拆包，这两个打包/拆包函数集中实现并配单元测试（覆盖 1/2/4/8 字节和非对齐）。字节使能和端序要一起测：小端机器上对一个 8 字节事务只使能高 4 字节，到底改了哪几个地址，必须有明确的用例锁定行为，否则 32 位设备挂到 64 位总线时几乎必出问题。调试时一个小技巧是在内存模型初始化时填入"地址图案"（地址 0 放 0x00、地址 1 放 0x11……），一次读写就能同时验证地址解码、端序和字节使能三件事。把这些跨接口约定连同数据类型选型写进建模规范，新人的模型才能在集成时少付学费。

总结 ​

类型按"值要不要位精确"选：热路径默认原生定宽整数，寄存器/ALU 用 sc_uint 拿到自动截断与段选，X/Z 与定点只在确有硬件语义时引入；层级按"问题要不要周期精确"选：平台先用事务级跑快，只在研究热点下沉到 CABA——而性能模型整体是不可综合的软件模型，不要替 RTL 实现背约束。

延伸阅读 ​

| RTL | 同上 | 周期+信号精确 | 全部 | SystemVerilog，非 SystemC |

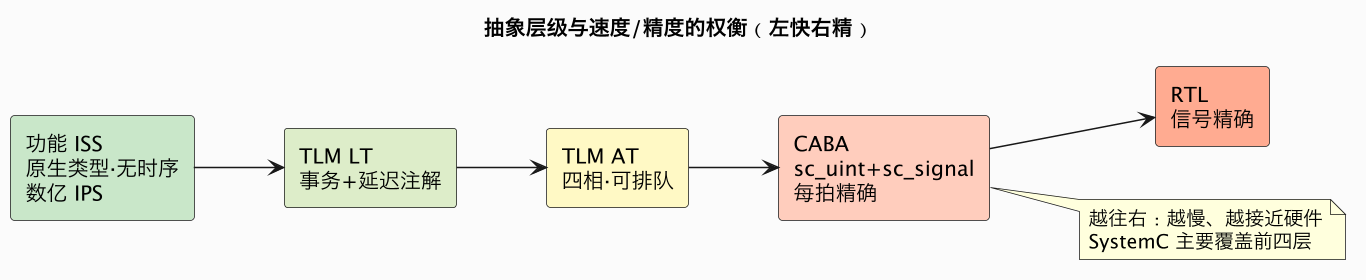

抽象层级与速度/精度的权衡（左快右精）（第 2 张）

实践经验：先用 LT + 原生类型把平台跑通（能引导软件、能出粗 IPC），只对真正要研究的部件（如内存控制器、流水线）局部升级成 AT/CABA，其余保持快。 整平台都做成 CABA 会慢到无法跑真实 workload，等于退化成 RTL 仿真。
